Результат испытания на герметичность зависит не только от чувствительности течеискателя. Газ должен пройти через реальную неплотность, попасть в измерительный тракт и достичь анализатора. На каждом этапе действуют давление, геометрия канала, свойства газа, температура и проводимость соединительных элементов. Поэтому одинаковый дефект при разных условиях может создавать разный измеряемый поток.
Реальная неплотность сложнее идеального капилляра
Расчётные зависимости часто строятся для круглого канала с известными длиной и диаметром. Такая модель удобна, поскольку позволяет однозначно задать геометрию. Реальная течь может быть извилистой, менять сечение по длине, содержать полости и шероховатые участки либо состоять из нескольких параллельных путей.
Следовательно, расчёт по идеальному капилляру описывает принятую модель, а не гарантированную форму дефекта. Чем меньше известно о геометрии неплотности, тем осторожнее следует интерпретировать вычисленный результат. Для приёмочного контроля расчёт подтверждают контрольной или эталонной течью в рабочей конфигурации установки.
Длина свободного пробега задаёт физическую картину
Средняя длина свободного пробега показывает характерное расстояние между столкновениями молекул. Она зависит от давления и свойств газа. При снижении давления расстояние между столкновениями увеличивается, поэтому взаимодействие молекул со стенками канала постепенно становится важнее их столкновений друг с другом.

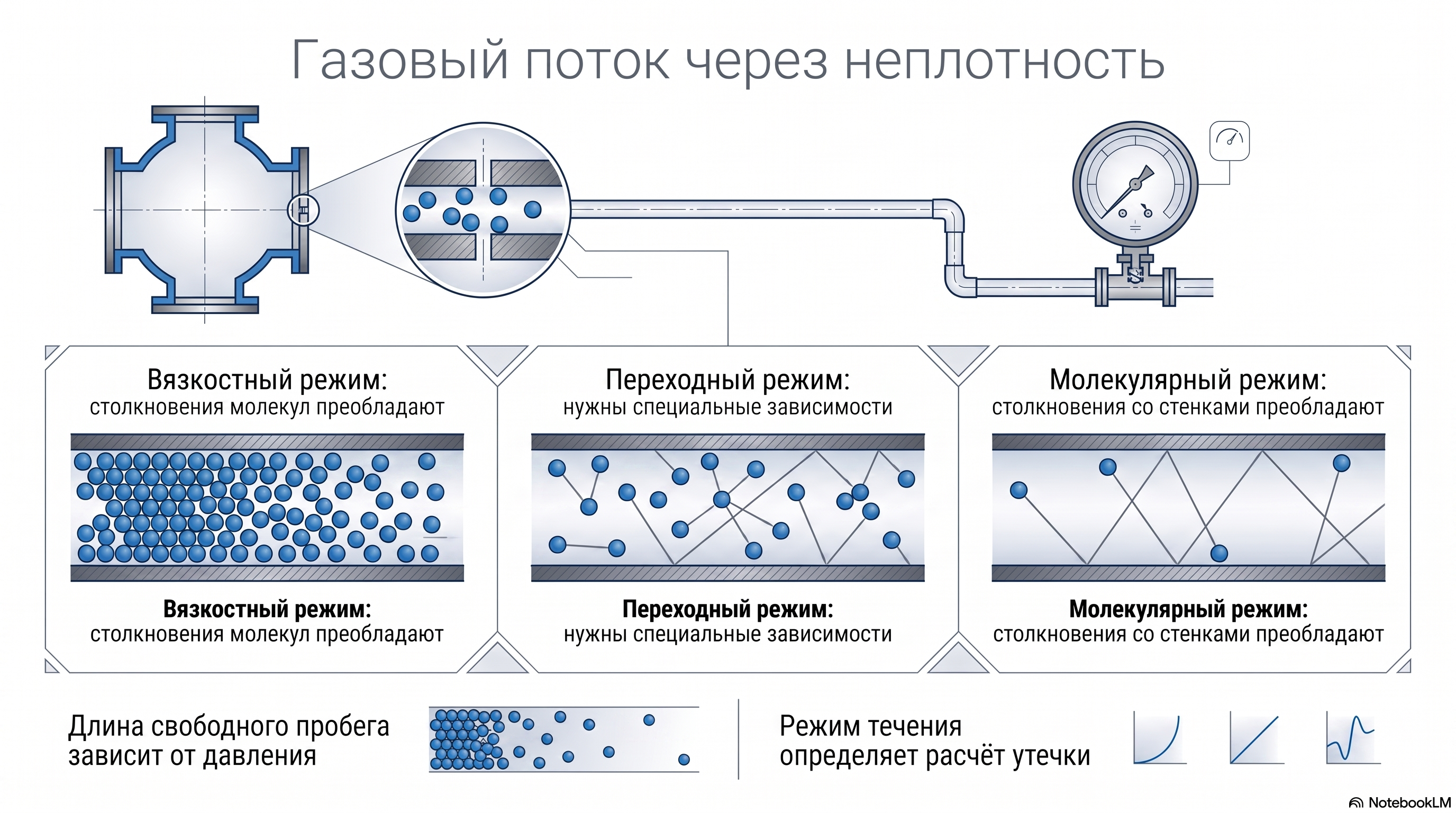

Для выбора модели сопоставляют длину свободного пробега с характерным размером канала. Это разделяет три основные области:
- вязкостный режим, когда преобладают столкновения молекул между собой;
- молекулярный режим, когда определяющими становятся столкновения со стенками;
- переходный режим, в котором оба механизма сопоставимы.
Режим нельзя назначать только по названию метода испытания. Его оценивают для конкретных давлений, газа и предполагаемого размера пути утечки.
Вязкостный поток
В вязкостной области газ движется коллективно. Поток зависит от вязкости, абсолютных давлений по обе стороны дефекта и перепада давления. Изменение испытательного давления способно заметно изменить утечку через тот же физический канал.
Это особенно важно при сравнении стендового испытания с эксплуатацией. Если давления и среда различаются, непосредственное равенство двух значений потока не следует считать доказанным. Пересчёт выполняют по зависимости, применимой к вязкостному режиму, с учётом свойств обеих сред и фактических условий.
Молекулярный поток
В молекулярной области движение определяется взаимодействием отдельных молекул со стенками. Зависимость от давления и свойств газа отличается от вязкостного случая. Здесь важны молекулярная масса и тепловое движение частиц.
Для вакуумного тракта удобно использовать проводимость. Она описывает способность участка пропускать газовый поток в заданном режиме. Однако линейная связь между потоком, проводимостью и перепадом давления имеет границы применимости. При объединении последовательных элементов необходимо убедиться, что для них используется согласованная физическая модель.
Переходный режим
Переходная область возникает, когда частоты столкновений молекул друг с другом и со стенками сопоставимы. Она сложнее двух крайних случаев: отдельные приближения не описывают всю область одинаково хорошо.
Типичная ошибка — выбрать вязкостную или молекулярную зависимость без оценки её применимости. Если рабочая точка может находиться в переходной области, в расчёте нужно указать принятое приближение и проверить, насколько вывод меняется при другой допустимой модели. Без такого пояснения число выглядит точным, но его физическое основание остаётся неопределённым.
Большие течи требуют отдельной проверки
Для крупных каналов и значительных перепадов давления возможны режимы, которые обычно не являются расчётной основой высокочувствительного поиска малых неплотностей. Грубая течь может мешать достижению рабочего вакуума и выводить систему за условия, для которых настроен чувствительный метод.
Поэтому проверка больших дефектов и поиск малых утечек дополняют друг друга. Предварительный этап помогает убедиться, что объект и установка способны перейти к высокочувствительному контролю, а не заменяет его.
Концентрация пробного газа влияет на сигнал
Гелиевый течеискатель регистрирует гелиевую составляющую потока. Если применяется смесь, уменьшение доли гелия уменьшает соответствующую часть сигнала, но не означает такого же изменения полного потока газа через дефект.
Для количественной оценки нужна фактическая концентрация пробного газа у неплотности. Номинальная доля в баллоне не гарантирует ту же концентрацию на поверхности объекта: возможны разбавление воздухом, неравномерное распределение и влияние вентиляции. Это особенно существенно для крупных изделий и локального обдува.
Почему нельзя использовать универсальный пересчёт с гелия
Перевод измеренного гелиевого потока в эквивалентную утечку воздуха или рабочей среды зависит от режима. В вязкостной области учитывают вязкость и давления, в молекулярной — молекулярную массу и температуру. Один постоянный множитель не может корректно описывать все дефекты и условия.
Инженерная последовательность расчёта выглядит так:
- зафиксировать рабочую и испытательную среды;
- указать абсолютные давления с обеих сторон неплотности;
- оценить характерный размер канала или допустимый диапазон размеров;
- определить предполагаемый режим потока;
- выбрать зависимость, соответствующую этому режиму;
- проверить исходные единицы, температуру и свойства газа;
- подтвердить результат измерением в реальной схеме.
Если исходник не содержит размера реального дефекта, это ограничение должно остаться в протоколе. Его нельзя скрывать искусственно точным числом.
Проводимость измерительного тракта
Даже когда поток через дефект оценён правильно, анализатор может получить только часть сигнала или получить его с задержкой. На результат влияют трубопроводы, клапаны, соединения, внутренний объём и откачка. Узкий либо длинный участок ограничивает транспорт газа, а большой объём увеличивает время установления сигнала.
Поэтому чувствительность прибора и чувствительность всей установки — разные характеристики. Рабочую схему проверяют контрольной течью, размещённой в неблагоприятной точке. Такая проверка одновременно показывает прохождение газа по тракту, фактический отклик и пригодность выбранной выдержки.
Температура и табличные свойства
Вязкость, длина свободного пробега и другие свойства нельзя переносить из таблицы отдельно от условий, для которых она составлена. Каждая таблица относится к определённой температуре и системе единиц. Переносить её значения в другой расчёт без проверки условий нельзя.
В расчётном протоколе для каждого табличного значения полезно фиксировать источник, страницу, температуру и единицы. Преобразование единиц выполняют отдельно, после чего проверяют размерность результата. Эта дисциплина защищает от правдоподобных, но физически несогласованных значений.
Практический алгоритм выбора метода
Перед испытанием инженер может пройти короткую проверку:
- определить допустимую утечку рабочей среды и условия эксплуатации;
- выбрать испытательную среду и схему подачи или отбора газа;
- задать давления и ожидаемый диапазон неплотностей;
- оценить возможный режим потока;
- проверить, соответствует ли ему выбранный способ пересчёта;
- учесть концентрацию пробного газа у дефекта;
- оценить проводимость и время отклика измерительного тракта;
- выполнить предварительную проверку больших течей;
- подтвердить чувствительность всей системы контрольной течью;
- записать условия, допущения и фактический отклик в протокол.
Такой порядок отделяет физически обоснованный результат от одного показания прибора. Если геометрия течи неизвестна или режим находится на границе, это становится явно зафиксированной неопределённостью, которую можно проверить экспериментально.
Связанные материалы и решения ЛИКЛАБ
- Обучение вакуумной технике — основы работы с вакуумными системами и измерительным оборудованием.
- Обучение контролю герметичности на предприятии заказчика — отработка процедуры на реальном объекте.
- Услуги лаборатории ЛИКЛАБ — испытания, диагностика и разработка методик.
- Контроль герметичности способом щупа — локальный поиск при избыточном давлении.
- Установки контроля герметичности — оборудование и оснастка для количественных испытаний.
- Эталонные гелиевые течи — средства проверки чувствительности измерительной системы.
Вывод
Режим газового потока определяет, какую физическую модель можно использовать для расчёта утечки. Давление, размер пути, свойства газа, температура и длина свободного пробега разделяют вязкостную, молекулярную и переходную области. Пересчёт результата по гелию имеет смысл только после выбора режима и фиксации фактической концентрации пробного газа. Для реальной неплотности любой расчёт остаётся приближением, поэтому окончательное подтверждение выполняют контрольной или эталонной течью в рабочей конфигурации.
