Контрольная течь в рабочем комплекте

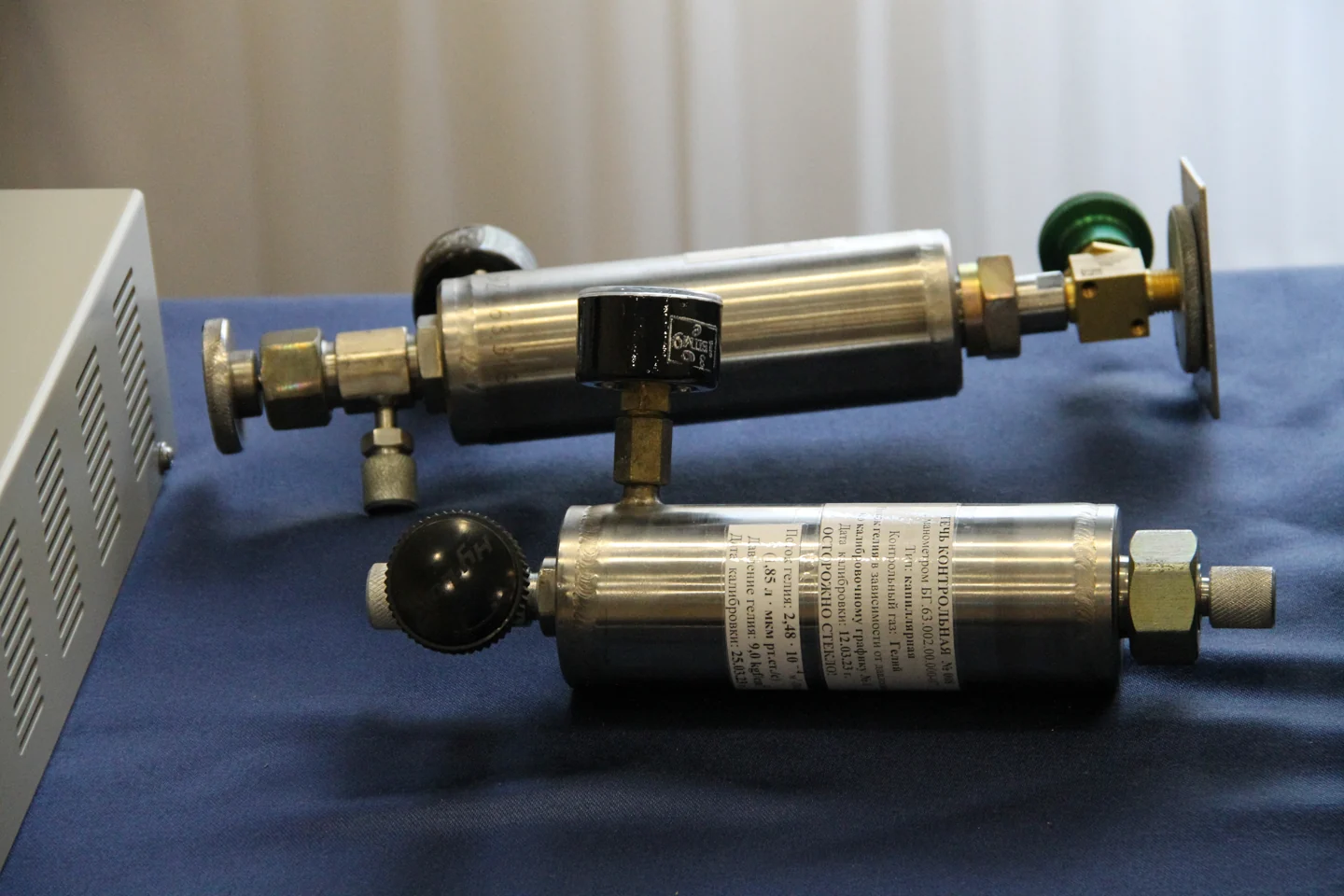

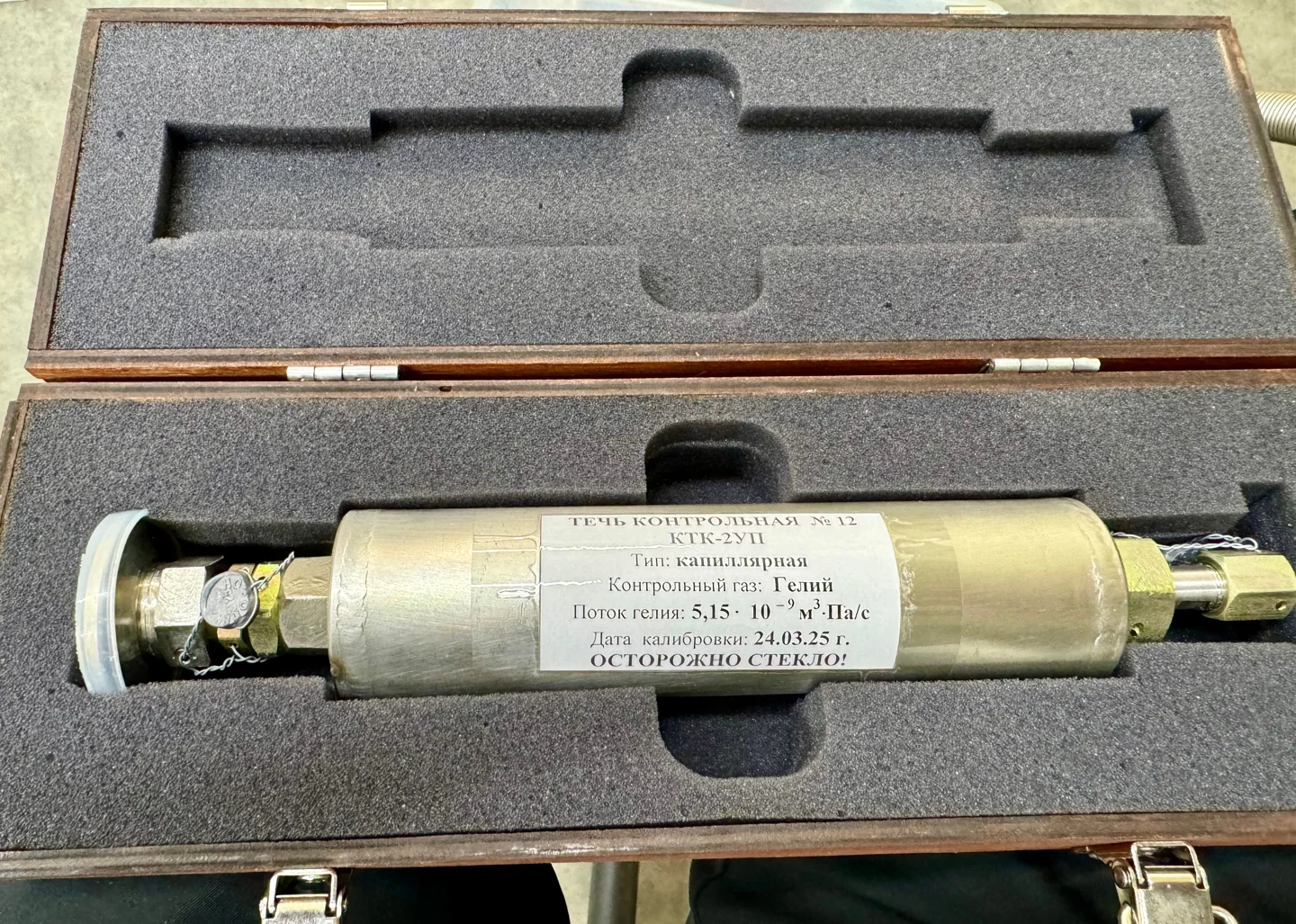

Контрольная течь создаёт заданный поток пробного газа и используется при проверке чувствительности течеискательной системы. Для работы нужны её индивидуальные характеристики и документы. Фотографии показывают резервуарные исполнения и организацию комплекта; значения потока для конкретной течи берут из её паспорта.
Фотографии из рабочего архива Ликлаб
Контрольные течи в измерительной системе
Контрольная течь представляет собой образец, который используется для настройки и оценки эффективности методов и систем контроля герметичности. Это устройство с реальными или имитированными течами определенного объема, позволяющее точно настраивать оборудование на заданный порог чувствительности.
Для определения порога чувствительности методов контроля герметичности используют контрольные течи, при этом настройка на нужный класс или порог осуществляется с их помощью. Контрольные течи интегрируются в схему таким образом, чтобы моделировать наихудшие условия обнаружения течей на объекте.
Для настройки и оценки параметров методов контроля герметичности контрольные течи должны обеспечивать поток пробного вещества в пределах допустимых норм, соответствующих заданному классу герметичности объекта. Величина контрольной течи должна быть сопоставима с установленной нормой герметичности объекта.
Проверка порога чувствительности методов контроля герметичности проводится до и после выполнения контроля или в начале и в конце смены. Если после проведения контроля порог чувствительности оказывается выше заданного, испытания необходимо повторить.
