Фотографии и практика Ликлаб
Камеры и узлы, которые мы разрабатываем
Ликлаб разрабатывает вакуумные камеры и их обвязку под объект испытания. Рабочий объём, расположение патрубков, механизм загрузки, нагрев и состав насосной группы согласуют в техническом задании. Ниже — примеры разных конструкций из нашего архива; параметры конкретной модели приведены в её карточке.
Фотографии из рабочего архива Ликлаб
Геометрия и доступ к рабочему объёму камеры
Вакуумные камеры для технологических процессов и испытаний
Ликлаб подбирает и разрабатывает камеры для напыления, сушки, термовакуумных испытаний и контроля герметичности. В карточках приведены параметры конкретных исполнений: полезные размеры, присоединения, температурный режим, комплектация и порядок приёмки.
Камера напыления Ликлаб-125Л
Фронтальная загрузка, рабочее пространство 490 × 490 × 495 мм и 14 портов ISO-K/KF. Нержавеющий корпус с рёбрами жёсткости. Контроль герметичности оформляется заключением и протоколом.
Конструкция и технические характеристики Ликлаб-125Л →
Как выбрать исполнение
Укажите размеры изделия и оснастки, требуемое давление, рабочие газы, температуру и способ загрузки. Для технологической камеры дополнительно согласуют вводы, источники обработки и защиту поверхностей. Для испытательной — границы контроля, измерительную схему и критерий приёмки. Насосы и вакуумметры выбирают с учётом газовой нагрузки и проводимости магистралей.
Контроль перед поставкой
Проверяют геометрию, работу двери, чистоту, уплотнения и герметичность собранной оболочки. Остаточное давление подтверждают в согласованной откачной комплектации. Допустимый поток гелия устанавливают для конкретной камеры; универсальной нормы для всех исполнений нет.
Арматура и присоединения · Вакуумные насосы · Контроль герметичности
Практика Ликлаб в деталях
Прямоугольная камера: разъём, крышка и измерение

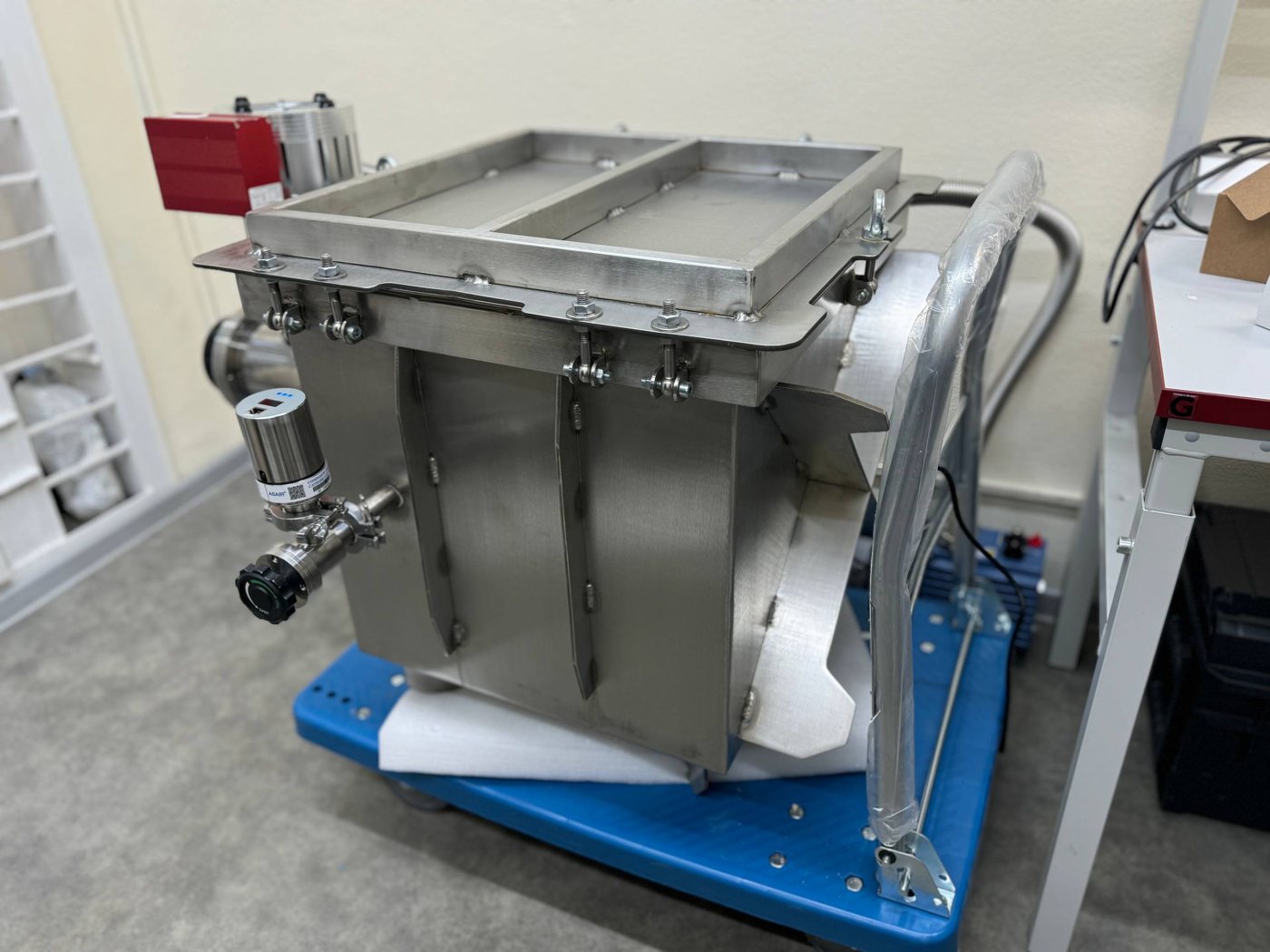

Открытый и закрытый виды одной камеры показывают внутреннюю полость, расположение патрубков, прижимы и рёбра жёсткости крышки. Эти снимки помогают сформулировать требования к нестандартной камере.
В задании на изготовление указывают полезные размеры, способ загрузки, массу оснастки, число и расположение портов, температурный режим и требуемое давление. Разъём рассчитывают совместно с уплотнением и механизмом прижима. Результат контроля герметичности подтверждается испытаниями; внешний вид камеры не является протоколом испытаний.
