Вакуумная камера работает не сама по себе. Ее результат создают корпус, уплотнения, патрубки, насосы, датчики, автоматика, чистота поверхностей и методика приемки. В этой статье инженеры Leaklab разбирают полный цикл проектирования вакуумных испытательных камер и азотных криогенных ловушек: от технического задания и расчета устойчивости до гелиевого контроля герметичности, безопасной работы с жидким азотом и документирования достигнутых параметров.

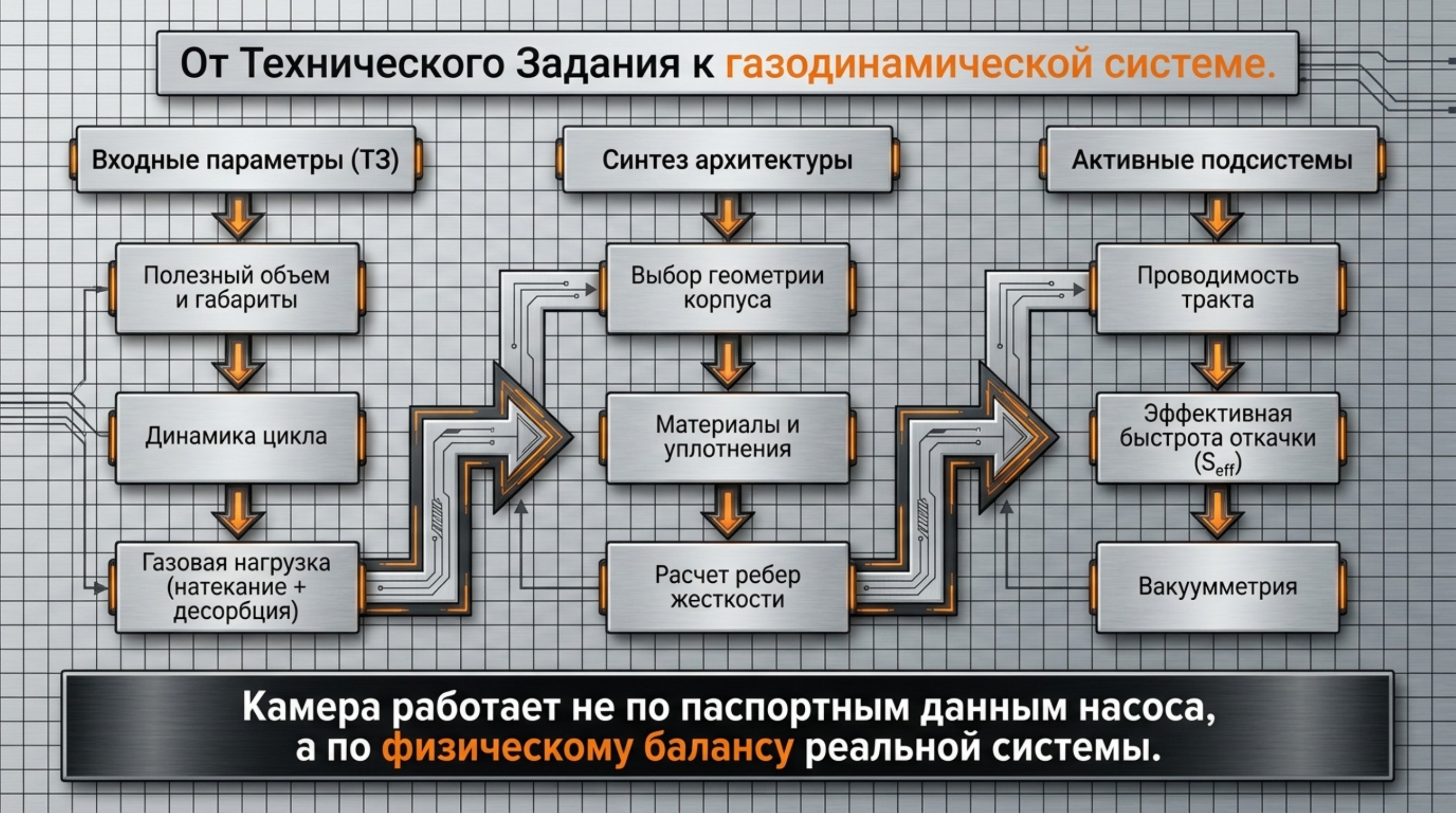

Вакуумная камера как законченная испытательная система
Заказчику обычно требуется не металлический объем с фланцем, а воспроизводимый технологический процесс. Изделие нужно загрузить, подключить, откачать, выдержать при заданных условиях, измерить давление или поток пробного газа, безопасно вернуть к атмосферному давлению и получить протокол. Поэтому проект камеры начинается с описания испытательного цикла. Оно важнее раннего выбора насоса или приблизительного размера корпуса.

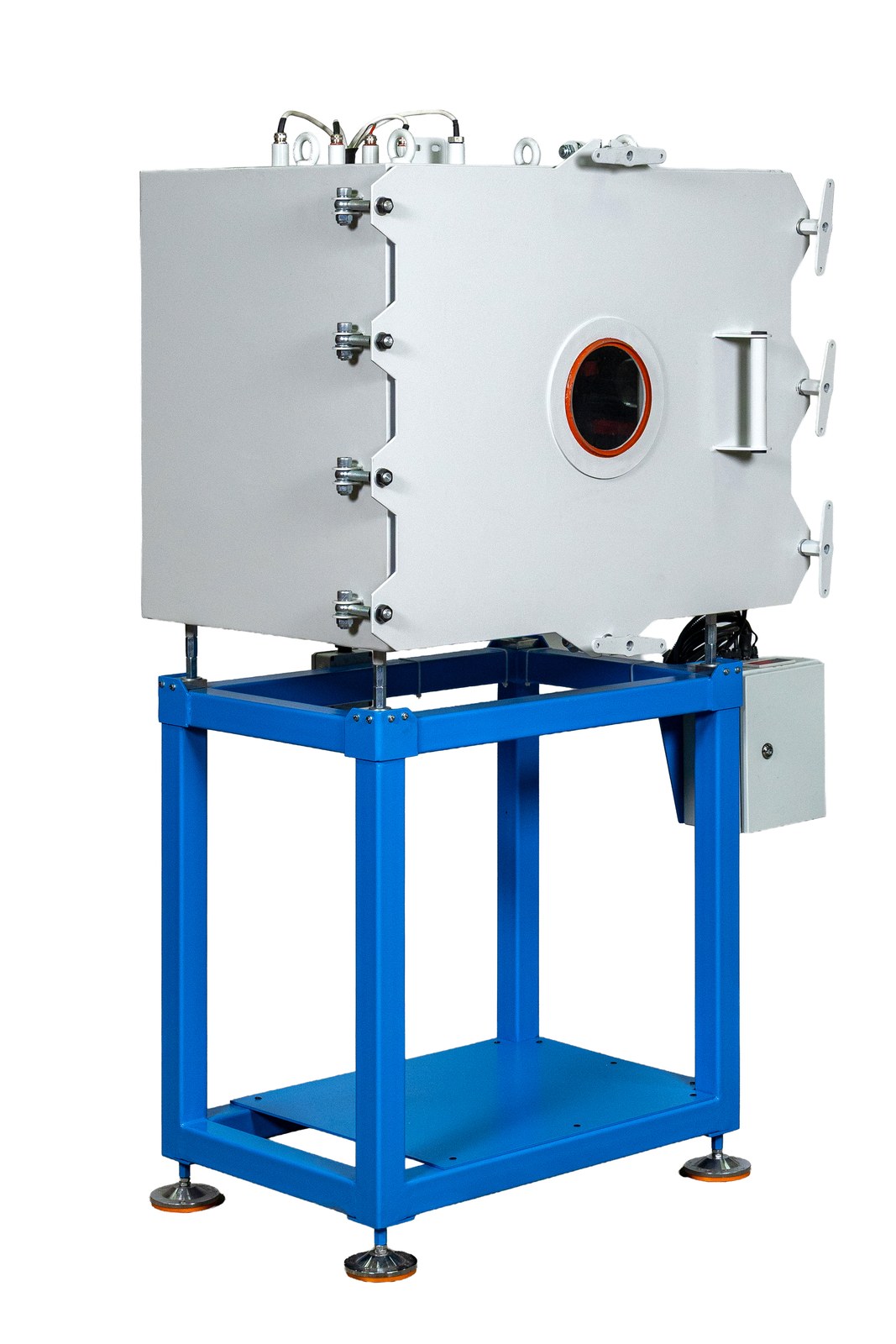

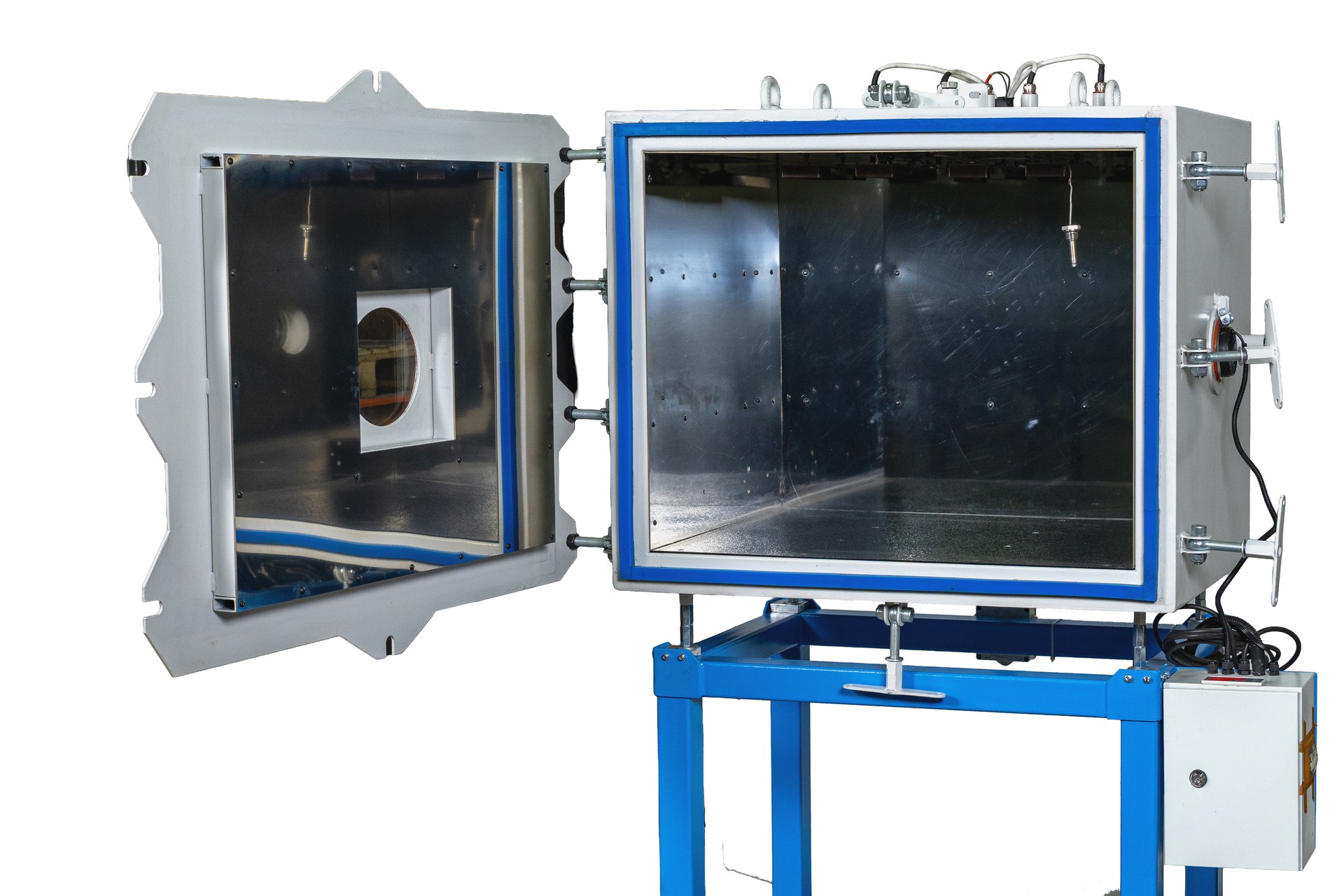

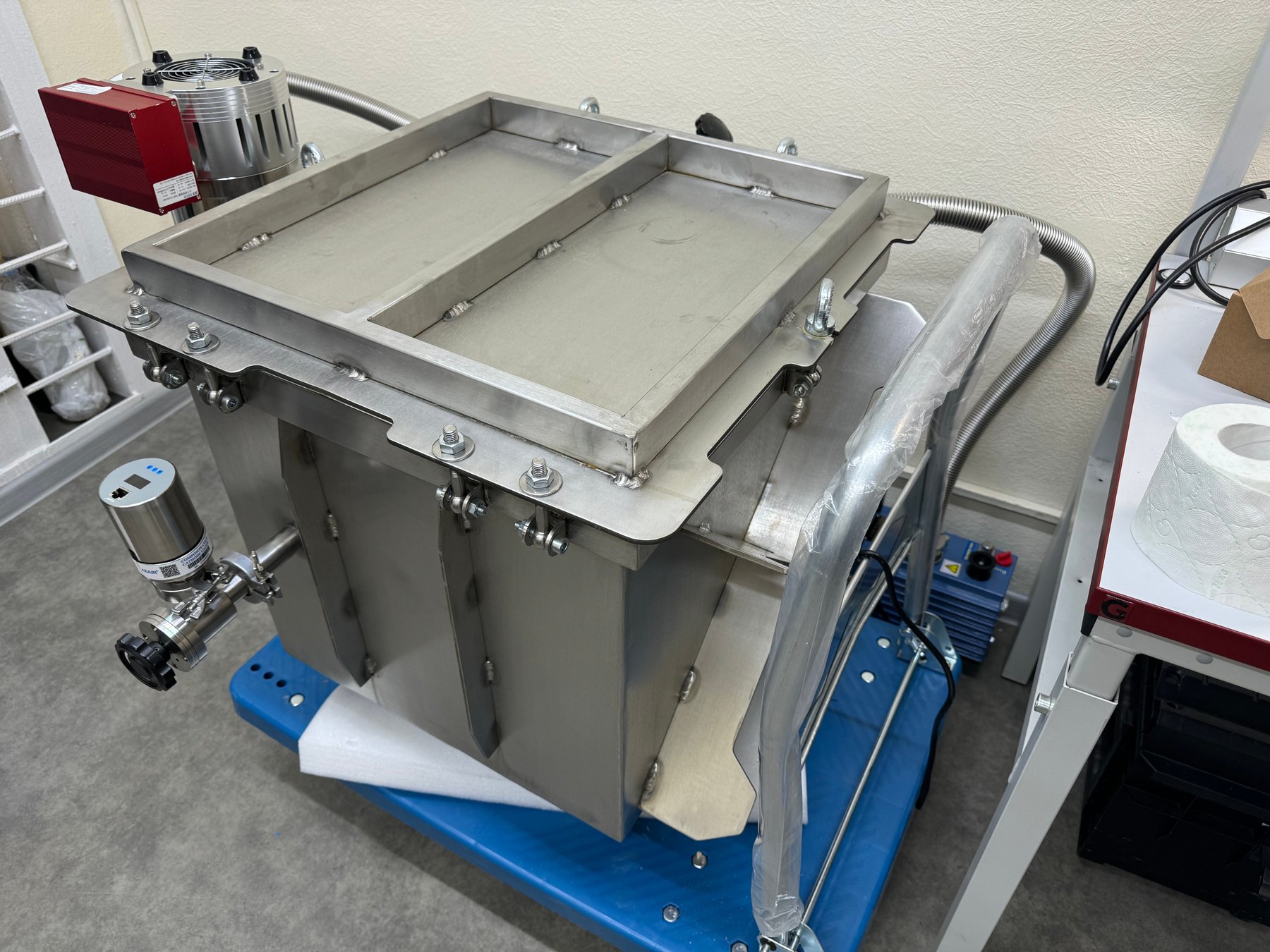

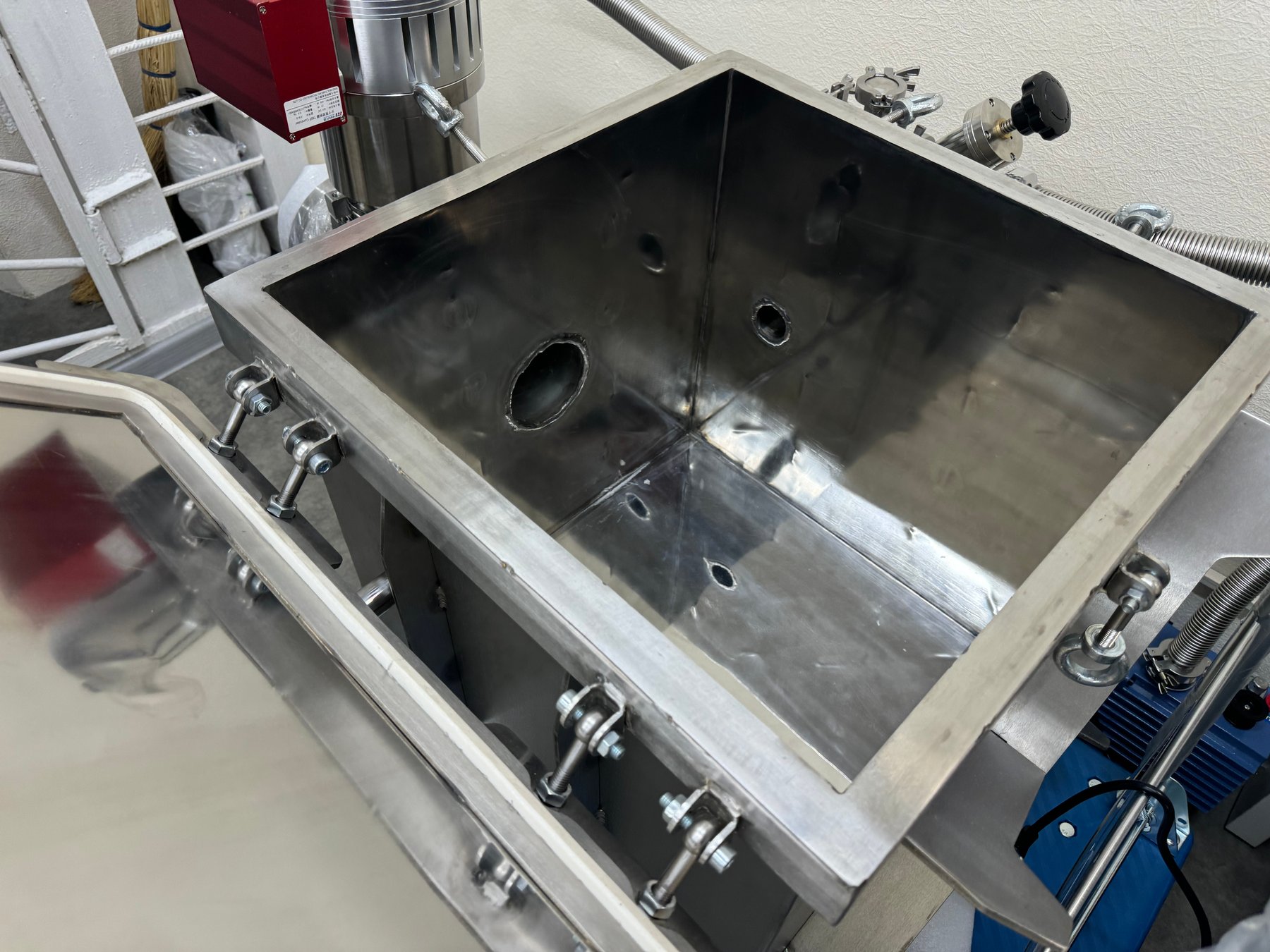

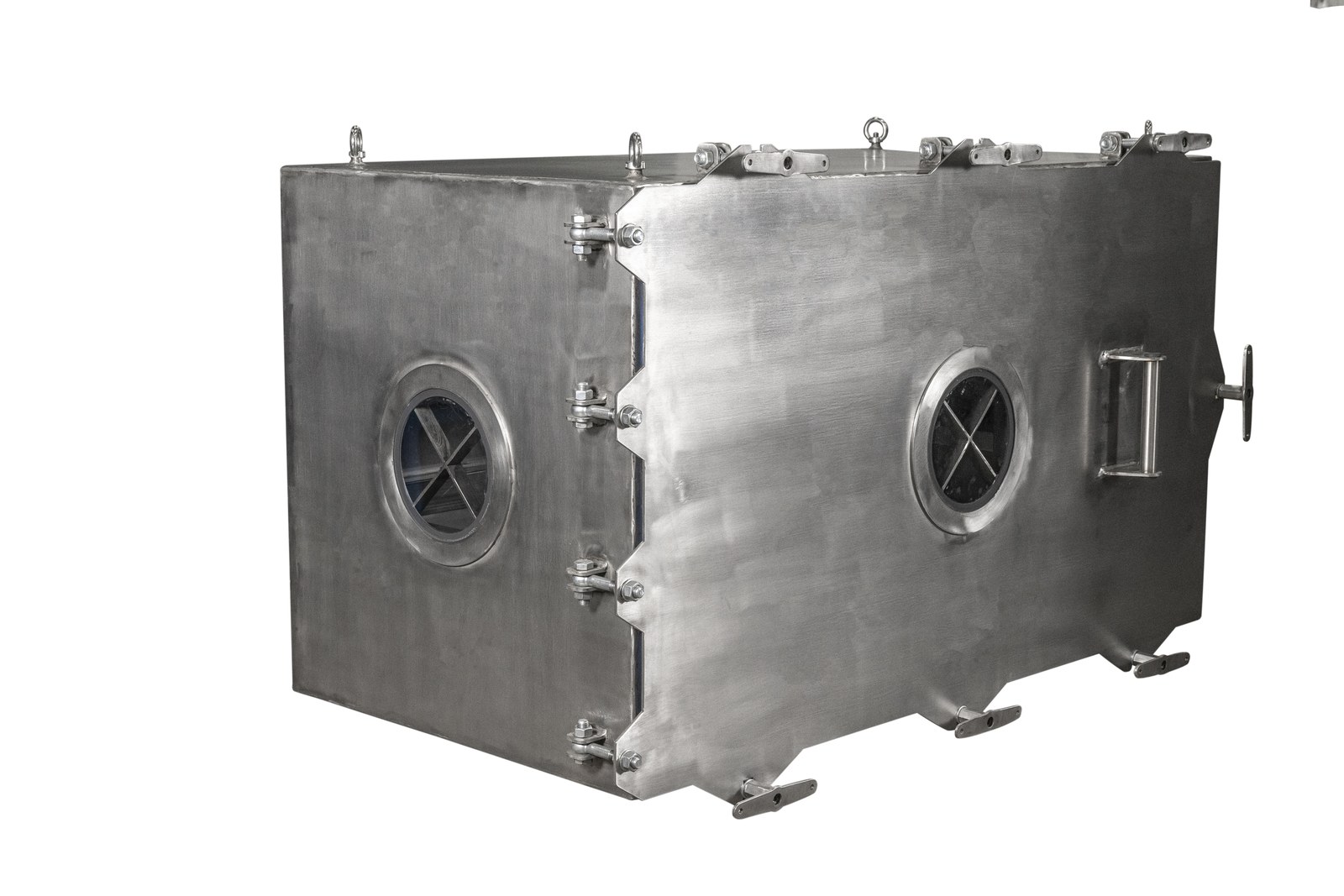

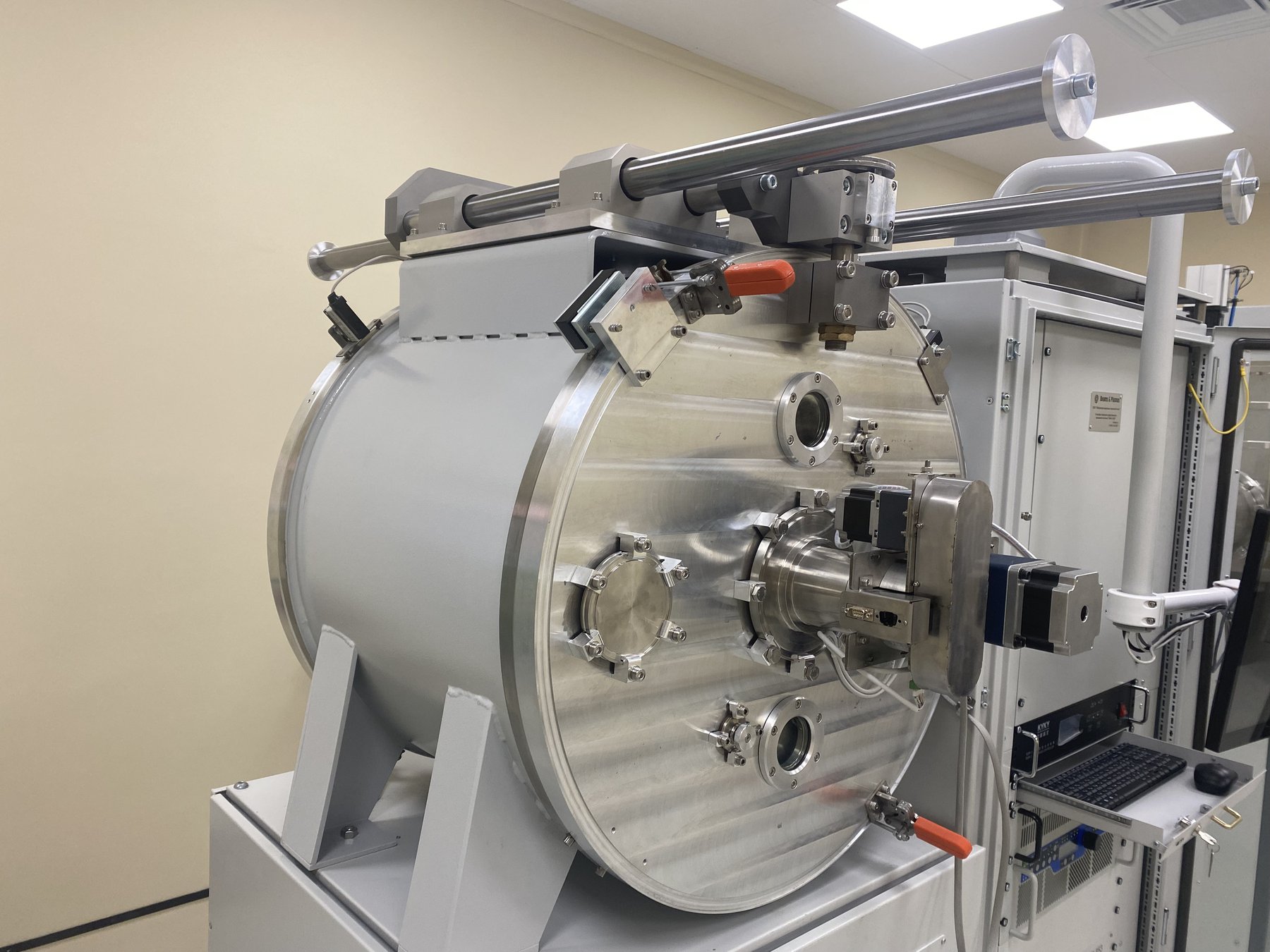

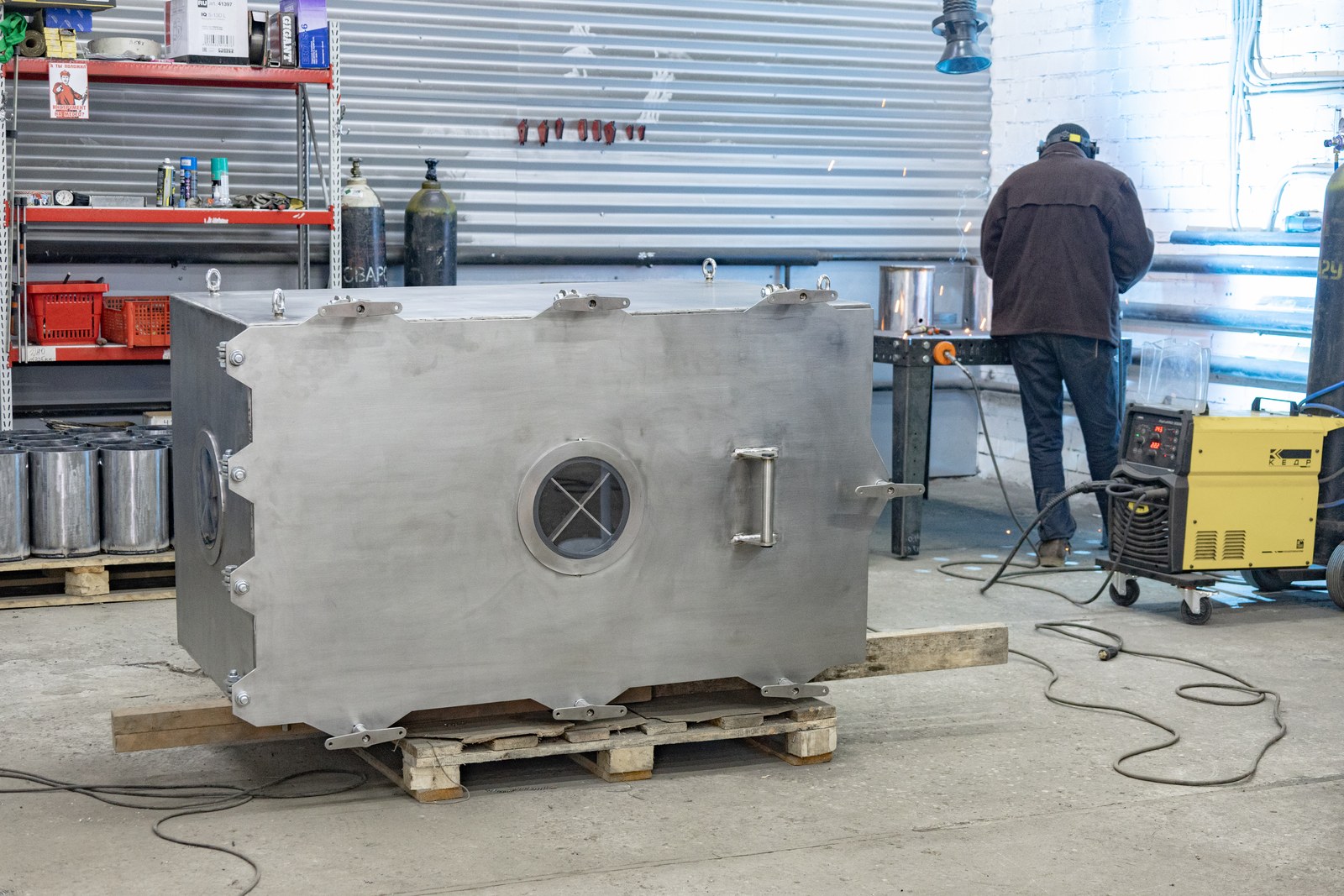

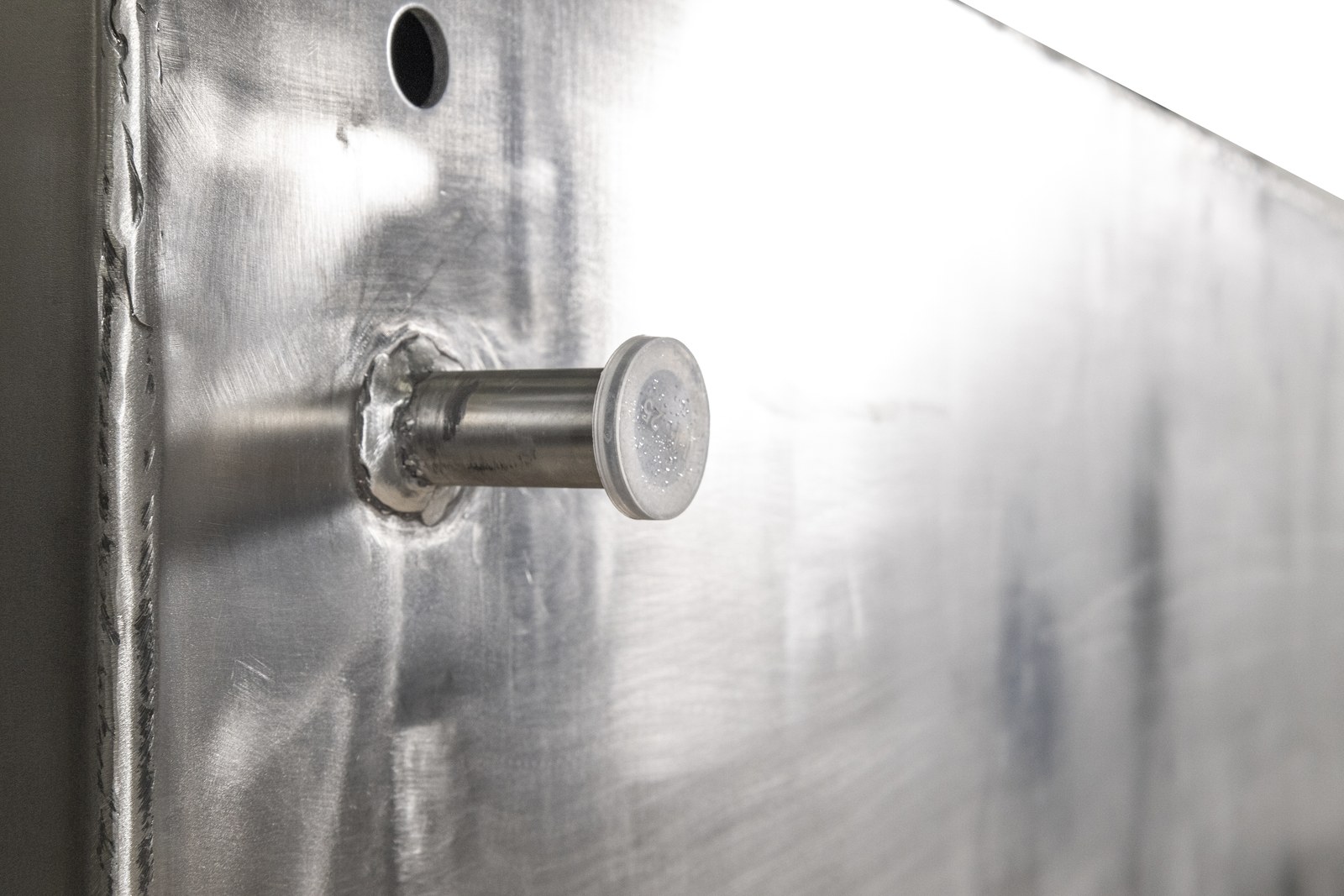

Фотоархив Leaklab показывает несколько классов задач: прямоугольные камеры с большой дверью и смотровыми окнами, высоковакуумные узлы с набором портов, силовые рамы, сварные патрубки и отдельные азотные ловушки. Видимые конструктивные признаки помогают объяснить инженерную логику, но мы сознательно не определяем по фотографиям марку сплава, толщину стенки, категорию сварного соединения или достигнутый поток течи. Эти характеристики подтверждаются расчетной, технологической и приемочной документацией конкретного проекта.
Что должно быть в техническом задании
Качественное техническое задание связывает физику процесса, конструкцию и критерии приемки. Фраза «нужен высокий вакуум» не задает проверяемого результата. Следует указать диапазон давления, газовый состав, температуру, время цикла, состояние поверхностей, допустимую течь, метод измерения и точку, в которой этот параметр должен быть подтвержден. Если часть данных неизвестна, Leaklab формирует программу предпроектных испытаний и фиксирует допущения.
| Блок требований | Что необходимо определить | Почему это влияет на конструкцию |
|---|---|---|
| Изделие и загрузка | Габариты, масса, положение, количество, способ перемещения и подключения | Определяет полезный объем, дверь, опоры, оснастку и эргономику. |
| Вакуумный режим | Начальное и рабочее давление, время откачки, длительность выдержки | Задает газовый баланс, насосную систему и требуемую проводимость. |
| Газ и температура | Воздух, технологический или пробный газ; нагрев, охлаждение, тепловая мощность | Меняет свойства газа, газовыделение, уплотнения и показания косвенных вакуумметров. |
| Герметичность | Норма допустимого потока течи, единицы, направление перепада, метод контроля | Определяет технологию сварки, уплотнения и приемочную схему. |
| Чистота | Допустимые масла, частицы, влага и органические загрязнения | Влияет на материалы, насосы, мойку, сборку и целесообразность холодной ловушки. |
| Автоматизация | Рецепты, блокировки, архивирование, интерфейсы ПЛК и SCADA | Определяет датчики, клапаны, шкаф управления и объем приемки ПО. |
| Приемка | Кривая откачки, rate-of-rise, гелиевый контроль, повторяемость цикла | Превращает ожидания в измеримые критерии FAT/SAT. |
Для нестандартной камеры полезно заранее составить карту портов: назначение, тип соединения, условный проход, направление нагрузки и допустимая зона обслуживания. Отдельно задают вводы электричества, термопар, жидкости, вращения и перемещения. Любой ввод создает механическую нагрузку, потенциальную газовую нагрузку и новый объект контроля герметичности, поэтому «добавить порт потом» обычно дороже, чем предусмотреть его на стадии компоновки.
Внешнее давление и потеря устойчивости
При откачке атмосфера нагружает корпус снаружи. Для камеры большого размера суммарная сила на плоскую стенку получается значительной даже при обычном атмосферном давлении. Важен не только уровень напряжений: тонкая панель может потерять устойчивость или получить чрезмерный прогиб раньше, чем материал достигнет предела текучести. Руководства CERN по проектированию вакуумных камер и опубликованный NASA пример термовакуумной камеры рассматривают внешнее давление, геометрию оболочки и устойчивость как отдельную расчетную задачу.[1][2]

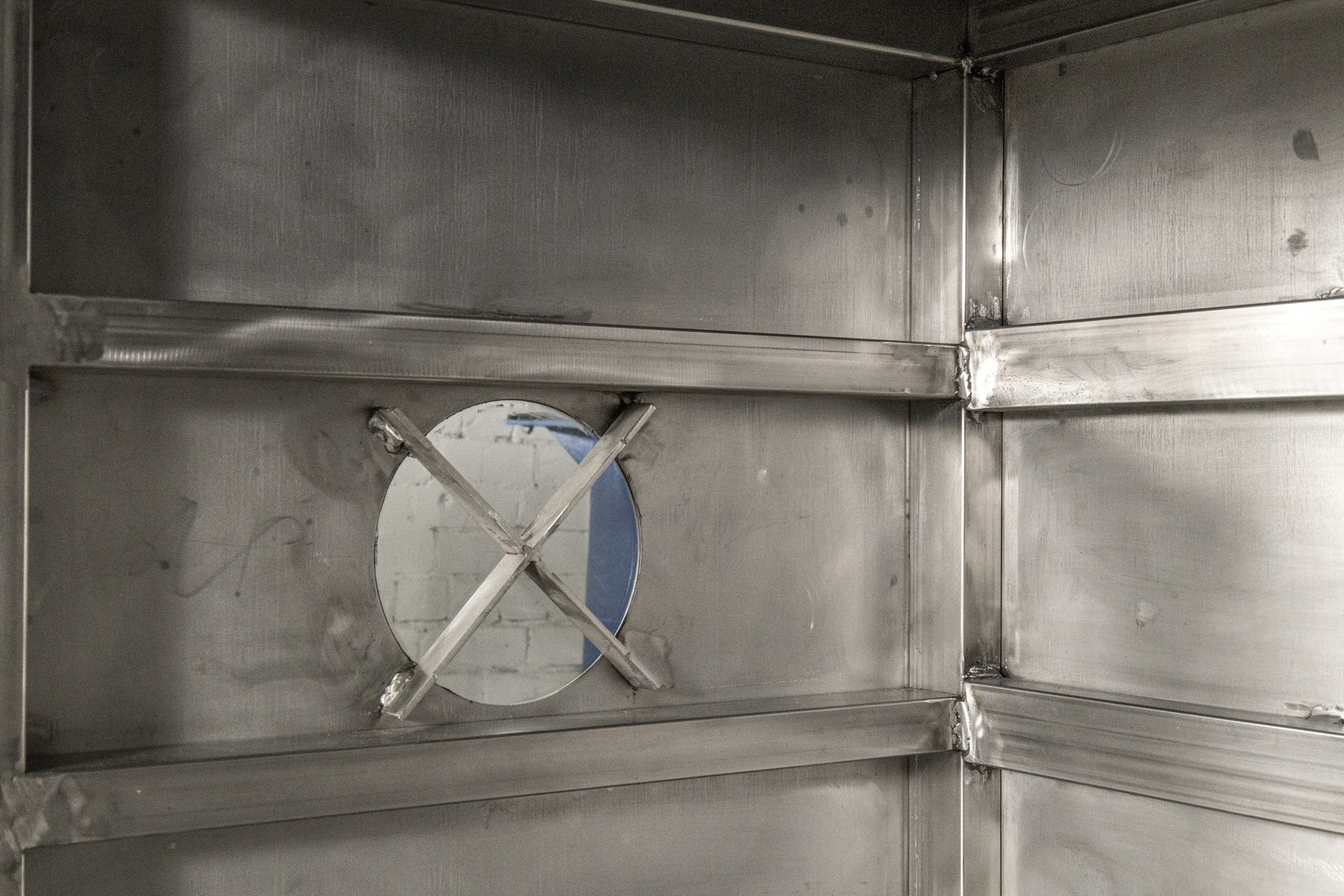

Цилиндрические и сферические оболочки рационально воспринимают внешнее давление, но не всегда подходят для загрузки крупного изделия. В прямоугольной камере полезный объем используется эффективнее, зато плоские панели требуют ребер, рам или связей. Окончательная геометрия зависит от пролета панели, толщины, закрепления кромок, расположения отверстий, сварных деформаций, массы навесного оборудования и температурных градиентов.
Что входит в расчетную проверку
- нагрузка от разности наружного и внутреннего давления;
- устойчивость оболочки с учетом реальных отклонений геометрии;
- локальные напряжения около патрубков, окон, петель, замков и опор;
- прогиб уплотнительной рамки и сохранение равномерного обжатия;
- нагрузки от насосов, трубопроводов, кабелей и внутренней оснастки;
- температурные расширения, если предусмотрены нагрев или охлаждение;
- сценарии транспортировки, монтажа и обслуживания.
Конечно-элементный анализ полезен, но не отменяет постановку граничных условий и инженерную проверку результата. Красочная карта напряжений без обоснованной модели материала, контактов, сварных соединений и начальных несовершенств не является доказательством устойчивости. Leaklab связывает расчет с чертежами, технологией изготовления и программой испытаний.

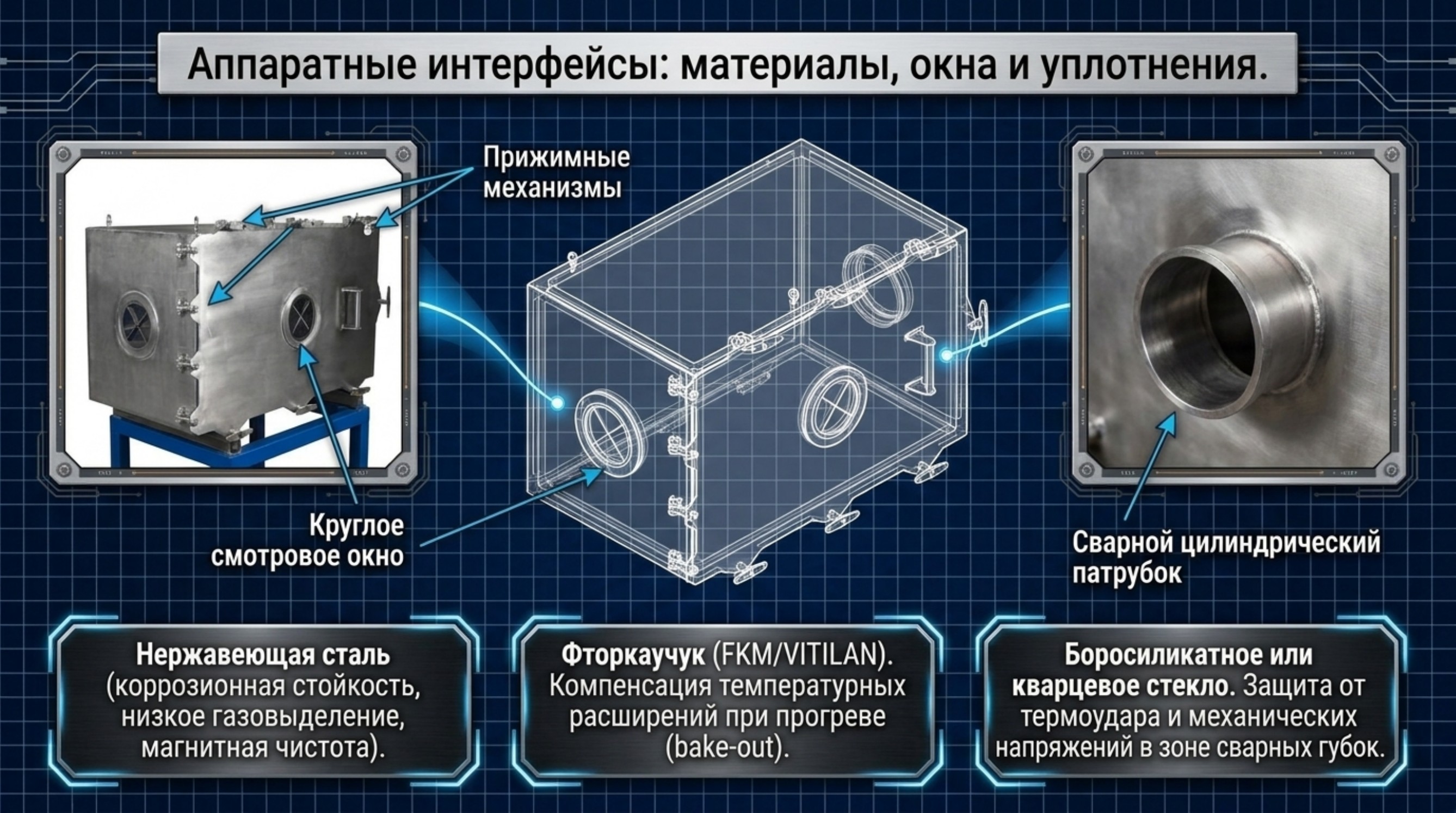

Материалы, сварка, чистота и виртуальные течи
Материал выбирают одновременно по механическим, вакуумным, коррозионным, магнитным и технологическим требованиям. Нержавеющие стали широко применяются в высоком вакууме благодаря свариваемости и возможности подготовки чистой поверхности, однако обозначения 304L, 316L и российские марки нельзя считать автоматически взаимозаменяемыми. Для каждого проекта проверяют подтвержденный химический состав, механические свойства, доступность листа и труб, требования к магнитной проницаемости и совместимость с рабочей средой.
Газовыделение зависит не только от марки металла. На результат влияют площадь, шероховатость, история контакта с атмосферой, следы смазки, моющие средства, вода, сварочные окислы, полимеры и продолжительность откачки. После вентиляции значимым компонентом фона металлической системы часто становится адсорбированная вода; после корректной очистки и прогрева относительная роль водорода, диффундирующего из металла, может возрасти.[3]
Почему «виртуальная течь» похожа на реальную
Реальная течь соединяет вакуумный объем с атмосферой или другой газовой полостью через сквозной дефект. Виртуальная течь возникает, когда газ медленно выходит из закрытого кармана внутри самой вакуумной системы. Источником могут быть глухая резьба, непровариваемая щель, нахлест, закрытый межуплотнительный объем или пористый материал. На кривой откачки оба механизма дают длительное поступление газа, но устраняются по-разному.
В конструкции избегают запертых объемов либо сообщают их с основным вакуумом вентиляционным каналом. Резьбовой крепеж применяют с учетом этого эффекта; соединения проектируют очищаемыми и обозримыми. Такая профилактика обычно эффективнее, чем попытка компенсировать виртуальные течи более мощным насосом.
Газовая нагрузка, проводимость и время откачки
Суммарную газовую нагрузку удобно представить как сумму нескольких независимых механизмов:
Здесь реальная течь является только одним слагаемым. Десорбция зависит от площади и подготовки поверхностей, проницаемость важна для эластомеров и полимерных вводов, виртуальные течи определяются геометрией, а технологическая нагрузка создается самим процессом или изделием. В первом приближении установившееся давление оценивают как отношение газовой нагрузки к эффективной быстроте откачки:
Формула не является гарантией. Она помогает увидеть, какой параметр ограничивает систему. Если после мойки Q уменьшилось вдвое, давление при той же Seff также изменится примерно вдвое. Если между камерой и насосом стоит длинный узкий патрубок, фактическая Seff может оказаться значительно ниже паспортной быстроты насоса.
Последовательное соединение насоса и тракта можно описать соотношением 1/Sэфф = 1/Sнасоса + 1/C, где C представляет проводимость трубопровода, клапана, фильтра и других элементов. В молекулярном режиме проводимость особенно чувствительна к диаметру и длине. Поэтому короткий широкий патрубок часто дает больший практический эффект, чем переход к следующей по мощности модели насоса.[4]
Идеализированное время удаления постоянного газового объема записывают через логарифм отношения давлений. Реальная кривая откачки отклоняется от экспоненты: меняется режим течения, подключаются разные насосные ступени, десорбируется вода, нагревается оборудование, а Seff зависит от давления и положения клапанов. Поэтому Leaklab рассчитывает стартовую конфигурацию, а затем подтверждает ее записанной кривой откачки.
Форвакуумная и высоковакуумная откачка
Насосную систему выбирают по рабочей области, газовой нагрузке, требуемой чистоте и сценарию процесса. На начальной стадии нужно удалить основной объем воздуха. Затем ограничивающими становятся проводимость, газовыделение и свойства высоковакуумной ступени. Нельзя назначать один насос только по объему камеры: две камеры одинакового размера с разной площадью внутренней оснастки, уплотнениями и влагосодержанием будут откачиваться по-разному.
Автоматика должна исключать опасную последовательность операций. Турбомолекулярный насос не запускают и не останавливают по произвольному числу: пороги, допустимая нагрузка, скорость разгона, условия вентиляции и аварийные реакции берут из руководства выбранного оборудования. При исчезновении питания система должна перейти в заранее определенное состояние, не допуская обратного вращения, неконтролируемой вентиляции или запирания опасного объема.
Для процесса с большим количеством водяного пара может потребоваться газобалластный режим форвакуумного насоса, конденсационная защита или отдельная холодная поверхность. Для пыли и продуктов технологического процесса предусматривают сменные экраны и фильтры, но каждый такой элемент проверяют по проводимости. Конструкция должна позволять обслуживание без загрязнения чистой части вакуумного тракта.

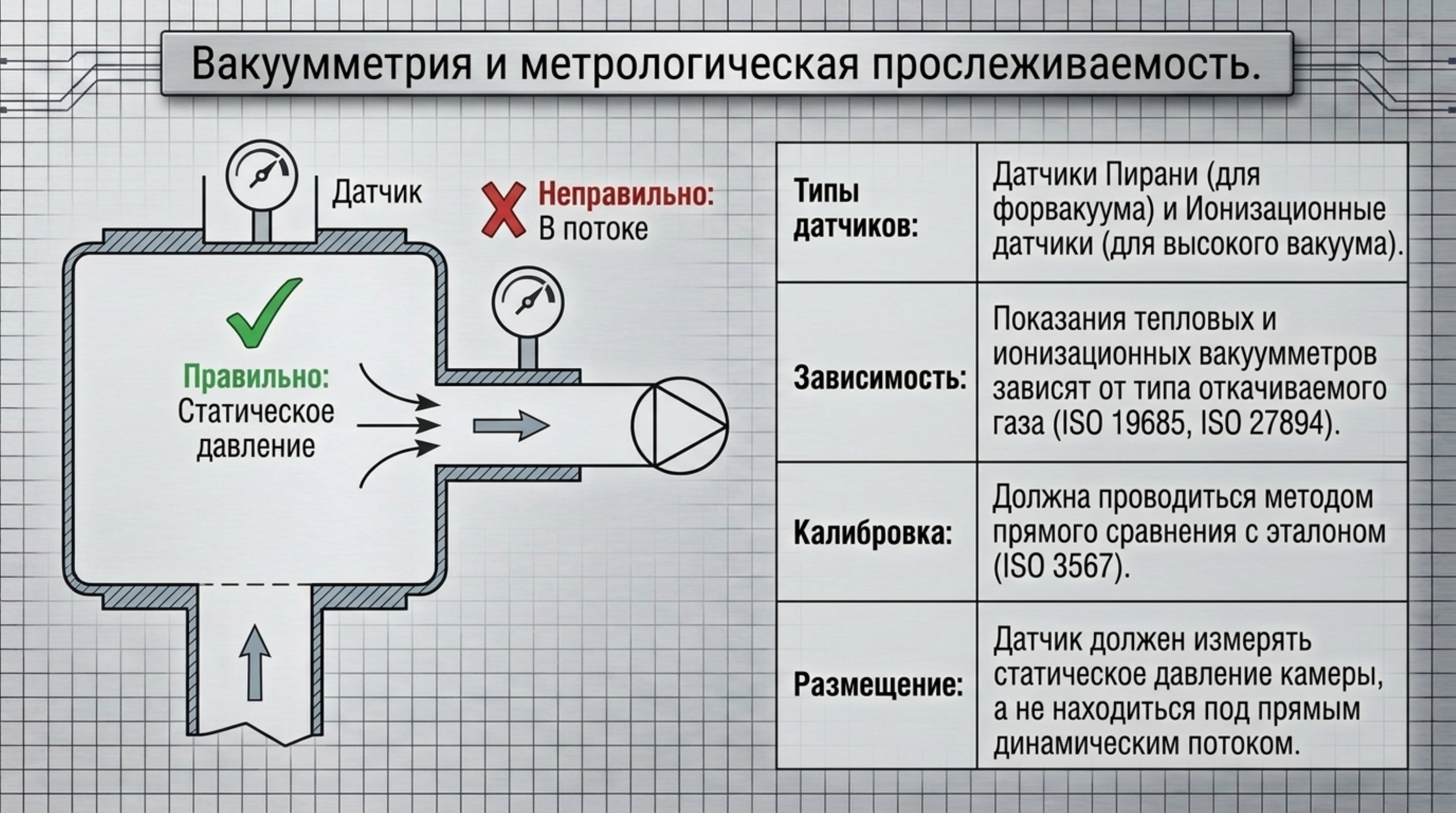

Вакуумметрия: измерить именно давление в камере
Один тип вакуумметра редко одинаково полезен во всем диапазоне. Теплопроводностный датчик Пирани удобен в низком и среднем вакууме, но его показания зависят от состава газа и состояния чувствительного элемента. Ионизационные датчики применяются в высоком вакууме; их включение ограничивают допустимым давлением. Мембранно-емкостные преобразователи измеряют силу на мембране и в своем диапазоне дают практически газонезависимый результат, однако имеют ограниченный диапазон и требуют подходящего температурного режима.
| Тип измерения | Сильная сторона | Ограничение, которое учитывают | Типовая роль |
|---|---|---|---|
| Пирани | Широкий технологический диапазон, быстрый отклик | Газозависимость, загрязнение и температурное влияние | Контроль форвакуума и межблокировки |
| Холодный катод | Измерение в высоком вакууме без горячей нити | Зажигание, загрязнение, газозависимость, магнитное поле | Контроль высоковакуумного режима |
| Горячий катод | Высокая чувствительность при низком давлении | Защита нити, фон и состав газа | Измерение высокого и сверхвысокого вакуума по проекту |
| Мембранно-емкостный | Газонезависимость в нормированном диапазоне | Ограниченный диапазон, ноль, температура и перегрузка | Точное технологическое давление |
Расположение датчика имеет измерительный смысл. Давление около входа насоса может быть ниже, чем у изделия, а в длинной линии возникает градиент. Датчик не следует прятать за узким патрубком или располагать там, где он видит прямой поток технологического газа и не характеризует основной объем. Приемочная документация должна указывать тип, серийный номер, калибровочный статус, единицы, диапазон и точку монтажа. NIST рассматривает калибровку и прослеживаемость вакуумметров как самостоятельную измерительную задачу, а стандарты ISO разделяют требования к разным физическим принципам.[5][6]
Гелиевый масс-спектрометрический контроль герметичности
Кривая откачки может показать проблему, но не локализует сквозной дефект. Для этого применяют пробный газ и масс-спектрометрический течеискатель. Гелий удобен малой фоновой концентрацией в воздухе, химической инертностью и высокой подвижностью. При вакуумном методе течеискатель связан с откачиваемым объемом, а предполагаемые места течи последовательно обдувают гелием. При камерном интегральном методе контролируемое изделие помещают во внешнюю камеру, и сигнал характеризует суммарный поток из изделия при заданных условиях.
Количественный результат требует больше, чем наличие сигнала на экране. До и после контроля проверяют фон и отклик измерительной цепочки по калиброванной течи, фиксируют единицы, пробный газ, направление перепада давления, время выдержки, схему подключения и критерий приемки. Рекомендации NIST/AVS отдельно описывают применение и калибровку течей, а ISO 20485 систематизирует методы с пробным газом.[7][8]
Почему контроль выполняют по этапам
- Проверка измерительной цепочки. Фиксируют ноль, фон, состояние течеискателя и отклик по калиброванной течи.
- Грубый поиск. До чувствительного режима исключают крупные дефекты, способные перегрузить прибор или сорвать откачку.
- Локальный контроль. Обдувают сварные швы, фланцы, вводы, окна и уплотнения с контролируемой скоростью и выдержкой.
- Интегральное испытание. Если этого требует ТЗ, оценивают суммарный поток при заданной экспозиции и конфигурации.
- Повторная проверка чувствительности. Подтверждают, что измерительный тракт сохранил отклик после испытания.

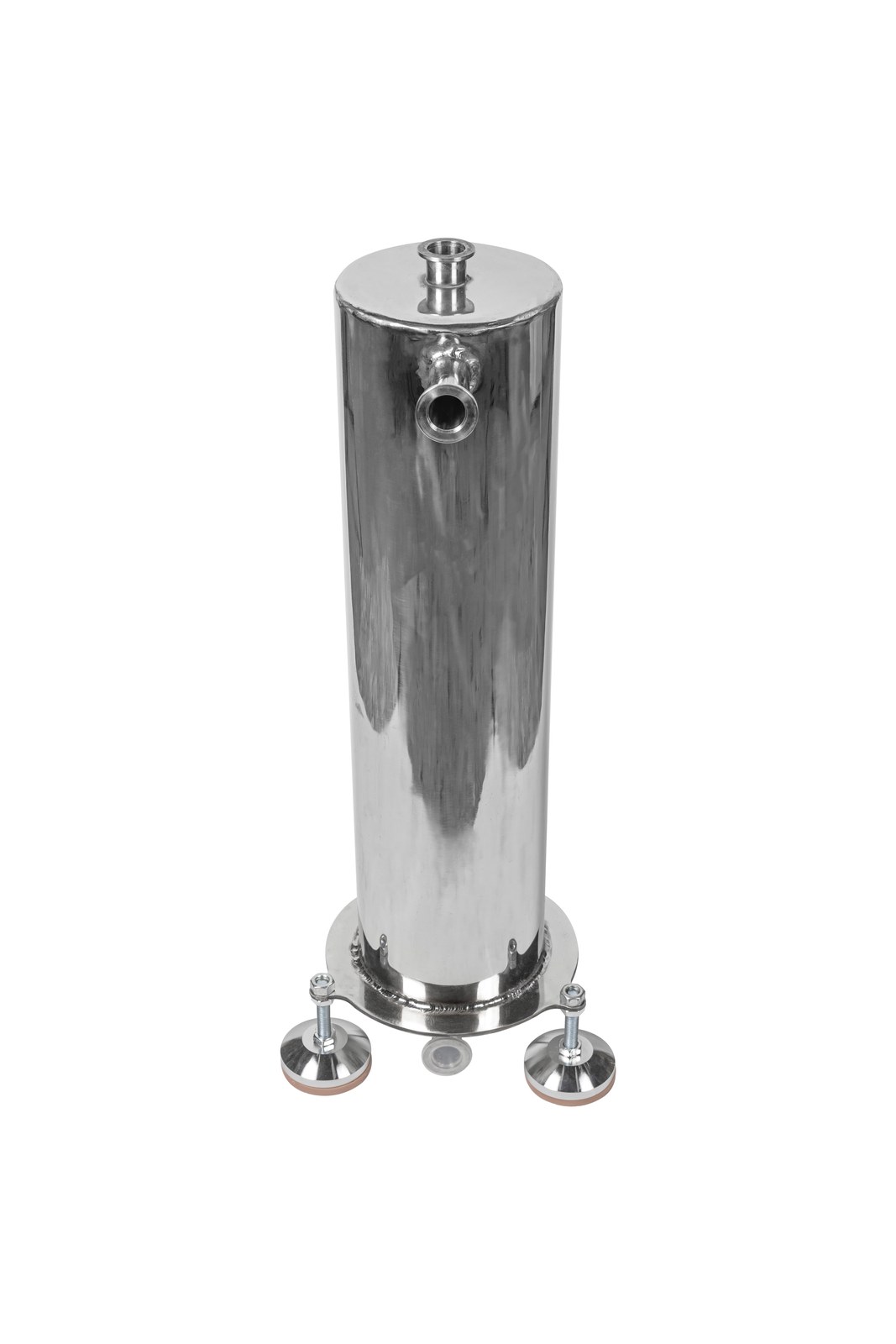

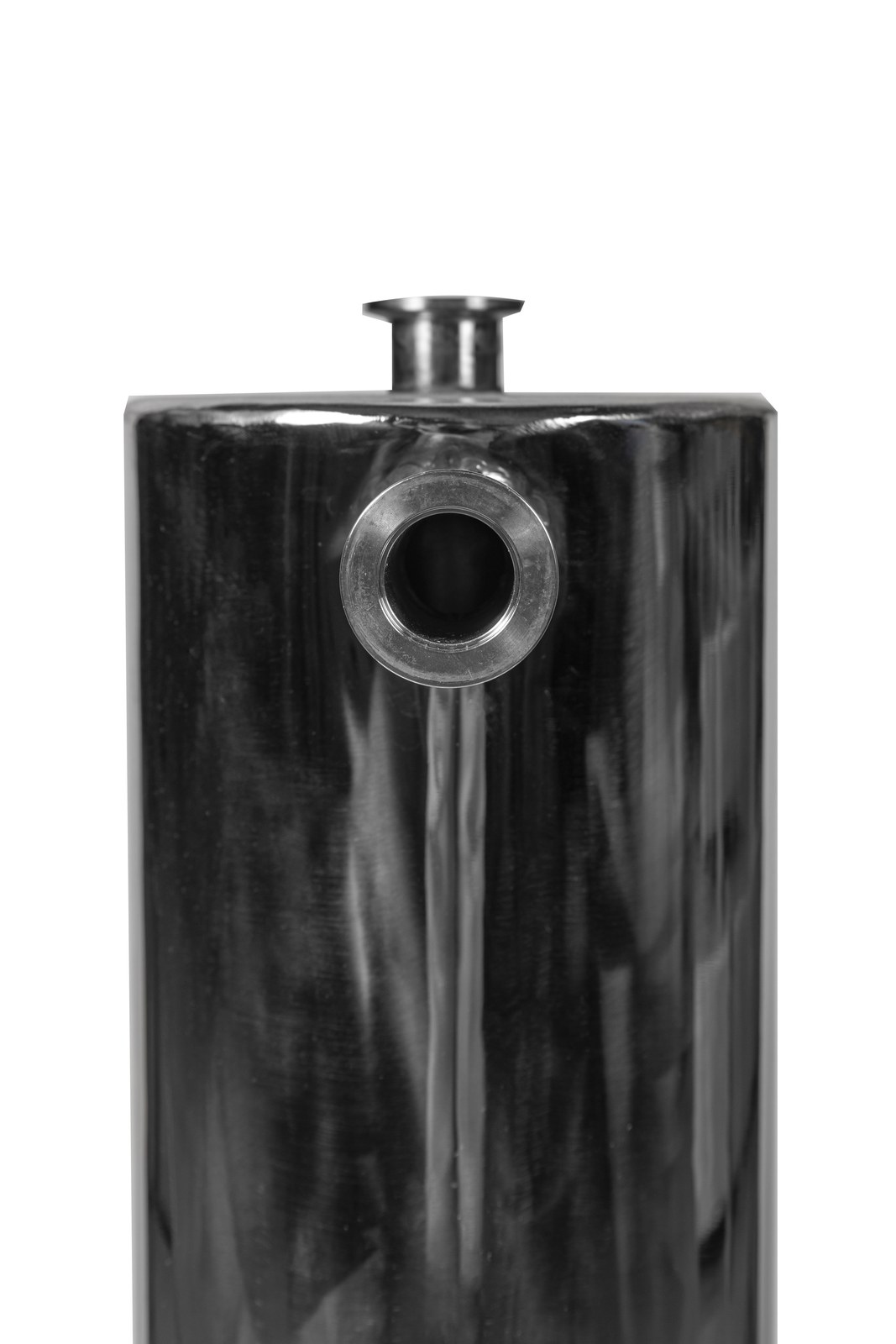

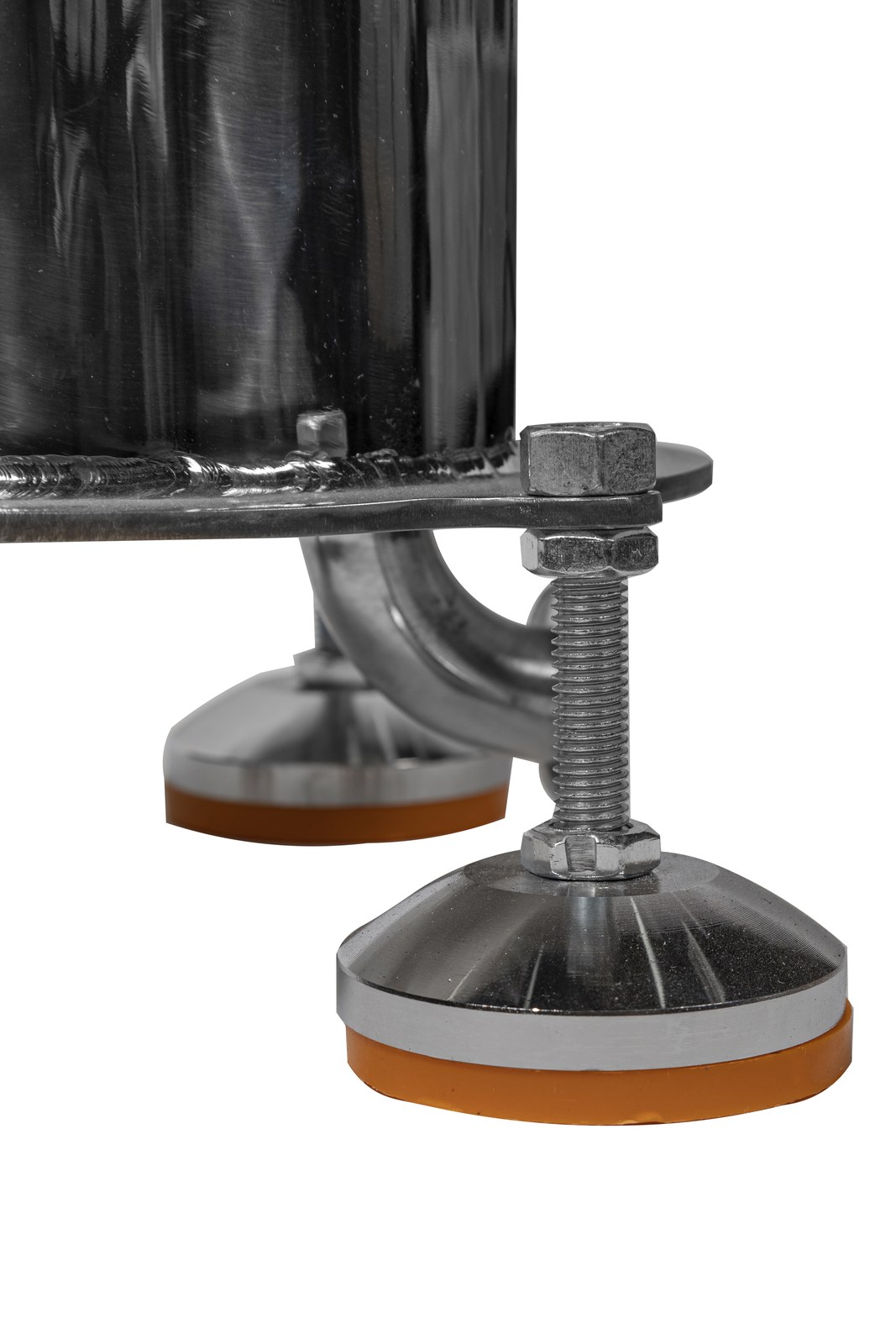

Азотная криогенная ловушка: физика, возможности и пределы
Жидкий азот при нормальном давлении поддерживает контактирующую с ним поверхность примерно при 77 K. Молекулы, попадающие на такую поверхность, могут конденсироваться или прочно удерживаться, если их равновесное давление насыщенного пара при этой температуре достаточно мало. Поэтому водяной пар и многие тяжелые углеводороды эффективно удаляются из газовой фазы. Их парциальная газовая нагрузка на основной насос уменьшается, а чистота вакуумного тракта может улучшиться.
Это не означает универсальную откачку всех газов. На чистой металлической поверхности при 77 K не следует ожидать эффективного долговременного захвата гелия, водорода и неона. Для азота, кислорода, аргона, оксида углерода и метана удержание при 77 K также существенно ограничено равновесным давлением и конкретной конструкцией. Криогенные насосы, рассчитанные на легкие газы, используют более низкие температуры, пористые сорбенты либо комбинацию механизмов.[9]
Криоконденсация и криосорбция: почему термины нельзя смешивать
Криоконденсация означает фазовый переход газа в жидкое или твердое состояние на холодной поверхности. Эффективность определяется температурой поверхности и свойствами конкретного вещества. Криосорбция означает удержание газа на развитой поверхности пористого сорбента, например активированного угля или цеолита, охлажденного до низкой температуры. Сорбент увеличивает доступную площадь и может удерживать компоненты, которые плохо конденсируются на гладком металле.
Если конструкция не содержит подтвержденного охлаждаемого сорбента, научно корректно называть ее азотной криогенной или криоконденсационной ловушкой. Существующее коммерческое название товара не должно подменять описание реального физического механизма. В проекте Leaklab состав внутренней части, площадь холодной поверхности и режим регенерации фиксируют в документации конкретного исполнения.
Ловушка является частью вакуумного тракта
Максимальная холодная площадь сама по себе не гарантирует лучший результат. Молекулы должны иметь достаточную вероятность попасть на охлажденную поверхность, а основной газовый поток должен сохранять приемлемую проводимость к насосу. Лабиринт и перегородки увеличивают число столкновений и защищают от прямого переноса загрязнений, но каждый поворот и уменьшение проходного сечения снижает Seff. Проектирование представляет собой компромисс между коэффициентом захвата, проводимостью, тепловой нагрузкой, емкостью по конденсату и удобством регенерации.
Полезно рассматривать отдельные режимы: теплое состояние до заполнения, охлаждение, установившуюся работу, постепенное насыщение, изоляцию, слив или испарение криогена, контролируемый прогрев и повторный запуск. При прогреве накопленная вода и органика возвращаются в газовую фазу. Если ловушку просто открыть в чистую систему, загрязнение будет перераспределено. Поэтому регенерация выполняется с изоляцией и организованной откачкой либо безопасным отводом высвобождаемого газа.
| Компонент | Ожидаемое поведение около 77 K | Инженерный вывод |
|---|---|---|
| Водяной пар | Эффективная криоконденсация на достаточно холодной поверхности | Одна из главных целей азотной ловушки после вентиляции влажным воздухом. |
| Тяжелые углеводороды и масляные пары | Многие компоненты конденсируются; результат зависит от состава | Ловушка помогает защищать чистую часть системы, но требует регенерации. |
| CO₂ | Может эффективно осаждаться | Следует учитывать накопление твердой фазы и последующий прогрев. |
| N₂, O₂, Ar, CO, CH₄ | На гладкой поверхности при 77 K удержание ограничено условиями равновесия | Не считать ловушку полноценным насосом для постоянной газовой нагрузки этих компонентов. |
| H₂, He, Ne | Эффективная конденсация на чистом металле при 77 K не ожидается | Для легких газов нужна другая температура или подтвержденная сорбционная ступень. |
Таблица дает качественную физическую классификацию. Конкретная производительность, ресурс до регенерации и состав остаточного газа определяются температурой поверхности, геометрией, тепловой нагрузкой, исходной чистотой и реальным газовым потоком.
Безопасность жидкого азота
Азот химически инертен и не имеет предупреждающего запаха, но быстро испаряющаяся жидкость вытесняет кислород из воздуха. Это создает риск кислорододефицитной атмосферы, особенно в малых помещениях, приямках и плохо вентилируемых зонах. Защитные меры выбирают по расчетному объему возможного выброса, размерам помещения и характеру операций. OSHA и отраслевые руководства требуют учитывать вентиляцию, криогенные ожоги, обмерзание и повышение давления в запертых объемах.[10]
Что предусматривают в проекте и инструкции
- безопасную точку заполнения и понятный контроль уровня;
- теплоизоляцию и защиту от случайного контакта с холодными поверхностями;
- криогенные перчатки, защиту лица и одежду по принятой процедуре;
- вентиляцию, а при обоснованном риске стационарный датчик кислорода;
- исключение запертых полостей между двумя закрытыми клапанами;
- предсказуемый слив, испарение и контролируемый прогрев;
- маркировку холодных поверхностей и обучение операторов;
- аварийный сценарий при потере вентиляции, питания или отказе арматуры.
Попадание жидкого кислорода является отдельным риском для длительно работающих очень холодных поверхностей в контакте с атмосферой. Конструкция и процедура должны исключать условия его накопления рядом с горючими веществами. Все конкретные меры привязывают к месту эксплуатации и действующим требованиям охраны труда, а не переносят механически из лабораторного примера.
Приемо-сдаточные испытания: три разных вопроса
Одна цифра давления не характеризует систему полностью. Leaklab разделяет испытания по физическому смыслу. Кривая откачки отвечает на вопрос, как быстро установка проходит этапы цикла и какое давление достигает при заданной конфигурации. Метод нарастания давления после изоляции оценивает суммарное поступление газа из течей, газовыделения, проницаемости и виртуальных объемов. Гелиевый метод обнаруживает и количественно оценивает сквозные дефекты. Смешивание этих результатов приводит к неверной диагностике.
| Испытание | Что измеряют | Что нельзя утверждать только по этому результату |
|---|---|---|
| Кривая откачки | Давление во времени, состояния клапанов и насосов, температуру, повторяемость цикла | Не локализует течь и не отделяет ее от газовыделения. |
| Rate-of-rise | Скорость роста давления после изоляции известного объема | Без дополнительной диагностики не разделяет течь, десорбцию и проницаемость. |

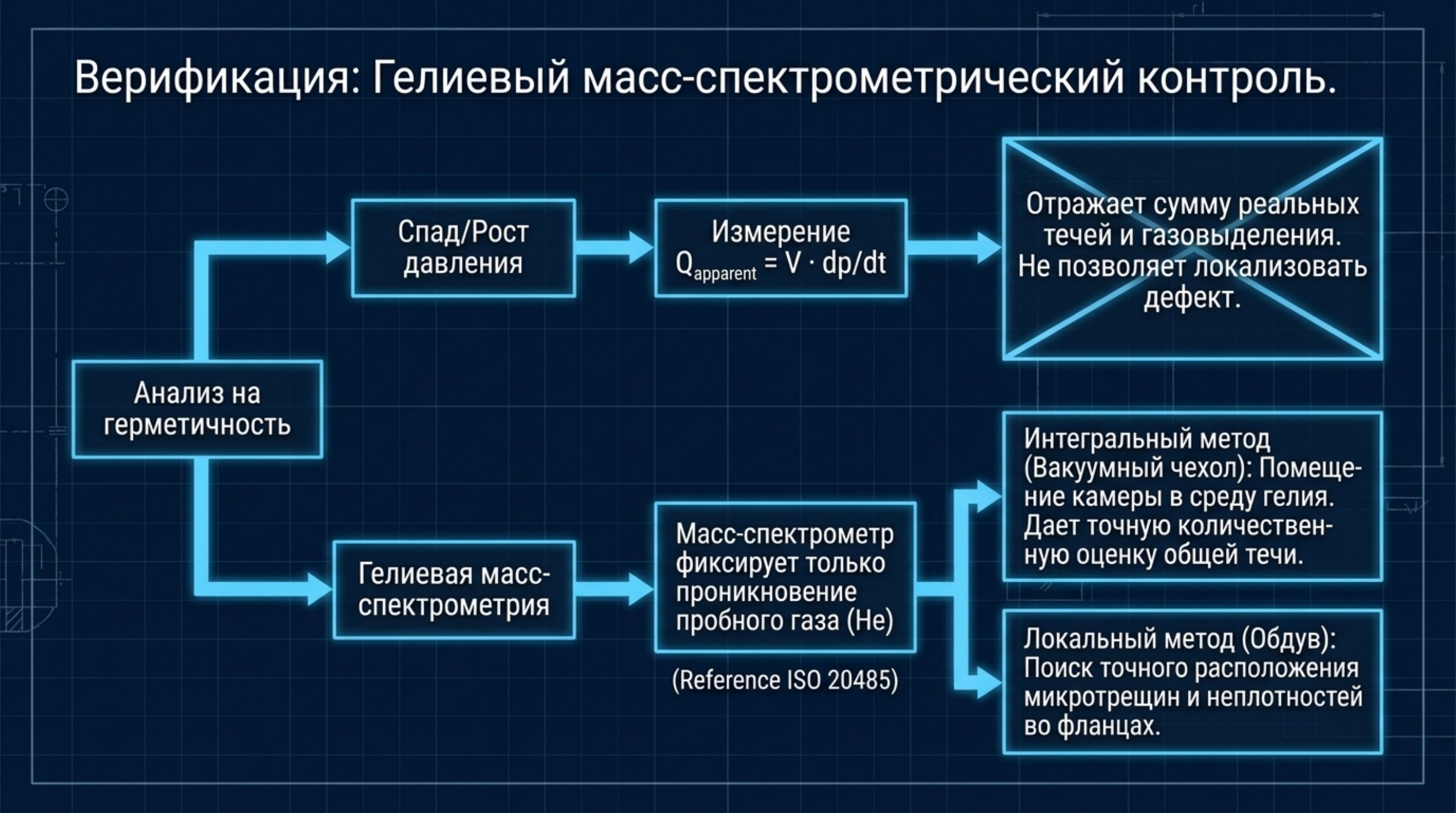

| Гелиевый контроль | Отклик на пробный газ при подтвержденной чувствительности | Не заменяет измерение рабочего давления и времени цикла. |
| Функциональный цикл | Блокировки, рецепты, аварии, журналирование и безопасность | Не подтверждает механическую прочность без расчетов и предусмотренных испытаний. |
В протоколе фиксируют состав установки, открытые и закрытые клапаны, примененные датчики, единицы, температуру, состояние изделия, время выдержки и критерий приемки. Для rate-of-rise начальный участок после закрытия клапана может включать переходный процесс; интервал оценки задают в методике. Для гелиевого контроля регистрируют фон и проверку чувствительности до и после операции. Такая детализация делает результат воспроизводимым и пригодным для сравнения после обслуживания.
Что показывает патентный ландшафт
Патентный обзор не является заключением о патентной чистоте. Он помогает увидеть, какие инженерные проблемы многократно решались в отрасли. В рассмотренных семействах повторяются четыре темы: равномерное прижатие большой двери, снижение теплопритока к холодной ловушке, увеличение вероятности столкновения молекул с охлаждаемыми поверхностями и удобная локализация течей в двойных уплотнениях.
Ранние решения для дверей высоковакуумных камер используют термостойкие уплотнения и механизмы быстрого доступа. Более новые конструкции разделяют движение двери на подвод и прижатие, чтобы не протаскивать уплотнение по рамке. Для холодных ловушек встречаются вакуумные рубашки, использование холода испаряющегося газа и системы внутренних перегородок. Для контроля герметичности патенты описывают как интегральные камеры с пробным газом, так и диагностику межуплотнительного объема.[11][12][13]
Как Leaklab выполняет проект
Работа начинается с обследования задачи и завершается не отгрузкой металлоконструкции, а подтверждением согласованного цикла. Состав этапов зависит от назначения камеры, однако для нестандартной системы практична следующая последовательность.
- Сбор требований. Leaklab уточняет изделие, рабочий газ, давление, температуру, чистоту, норму герметичности, время цикла, интерфейсы и площадку эксплуатации.
- Концепция. Формируются полезный объем, тип двери, карта портов, схема откачки, измерительная цепочка и принципиальная последовательность клапанов.
- Расчет. Проверяются корпус и опоры при внешнем давлении, газовый баланс, проводимость, ожидаемая динамика и тепловые нагрузки.
- Проектирование безопасности. Определяются блокировки, защитная арматура, вентиляция, действия при отказе питания и требования к LN2, если ловушка входит в систему.
- Подготовка производства. Выпускаются чертежи, спецификации, маршрут операций и план контроля. Материалы подтверждаются документами, а не визуальным предположением.

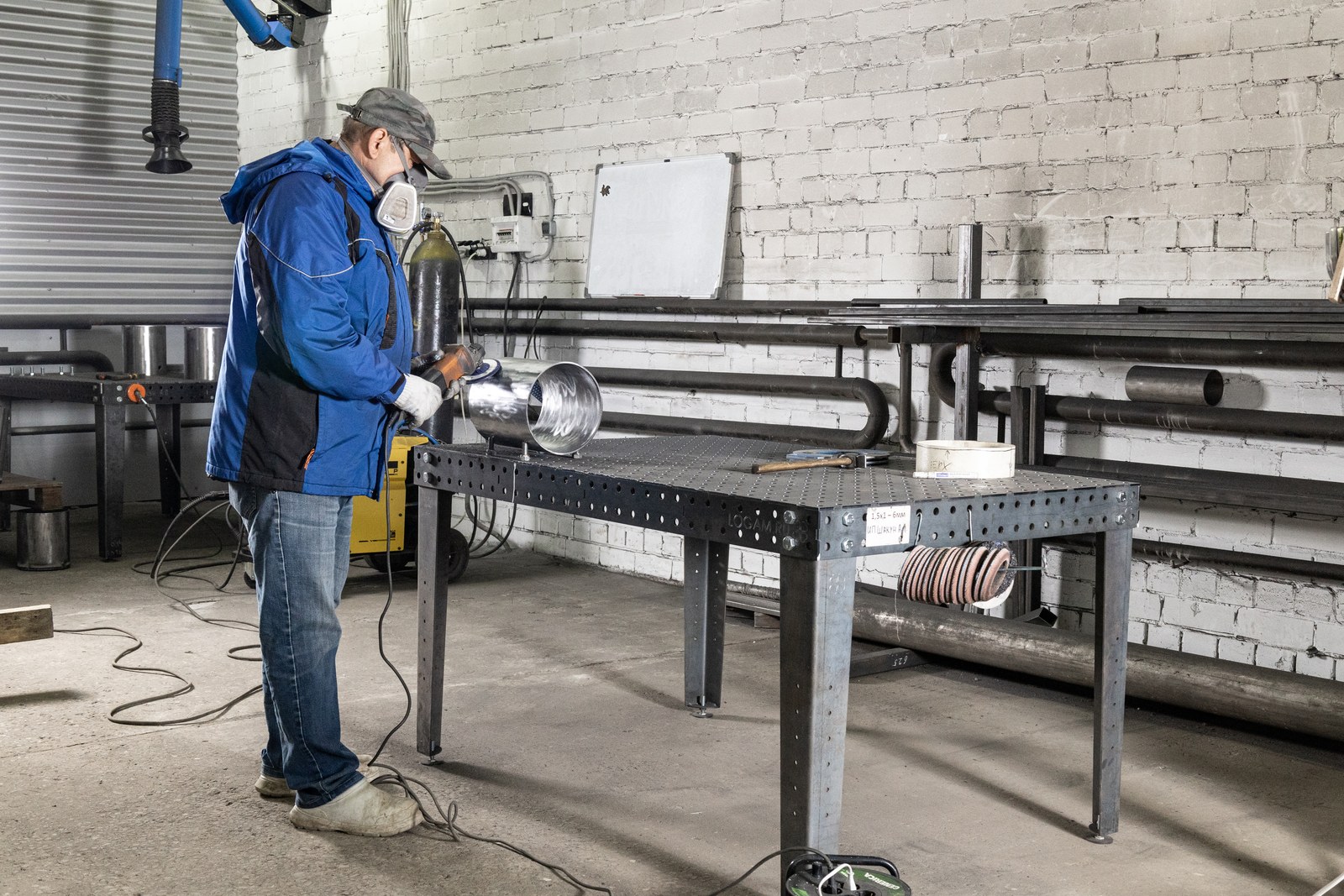

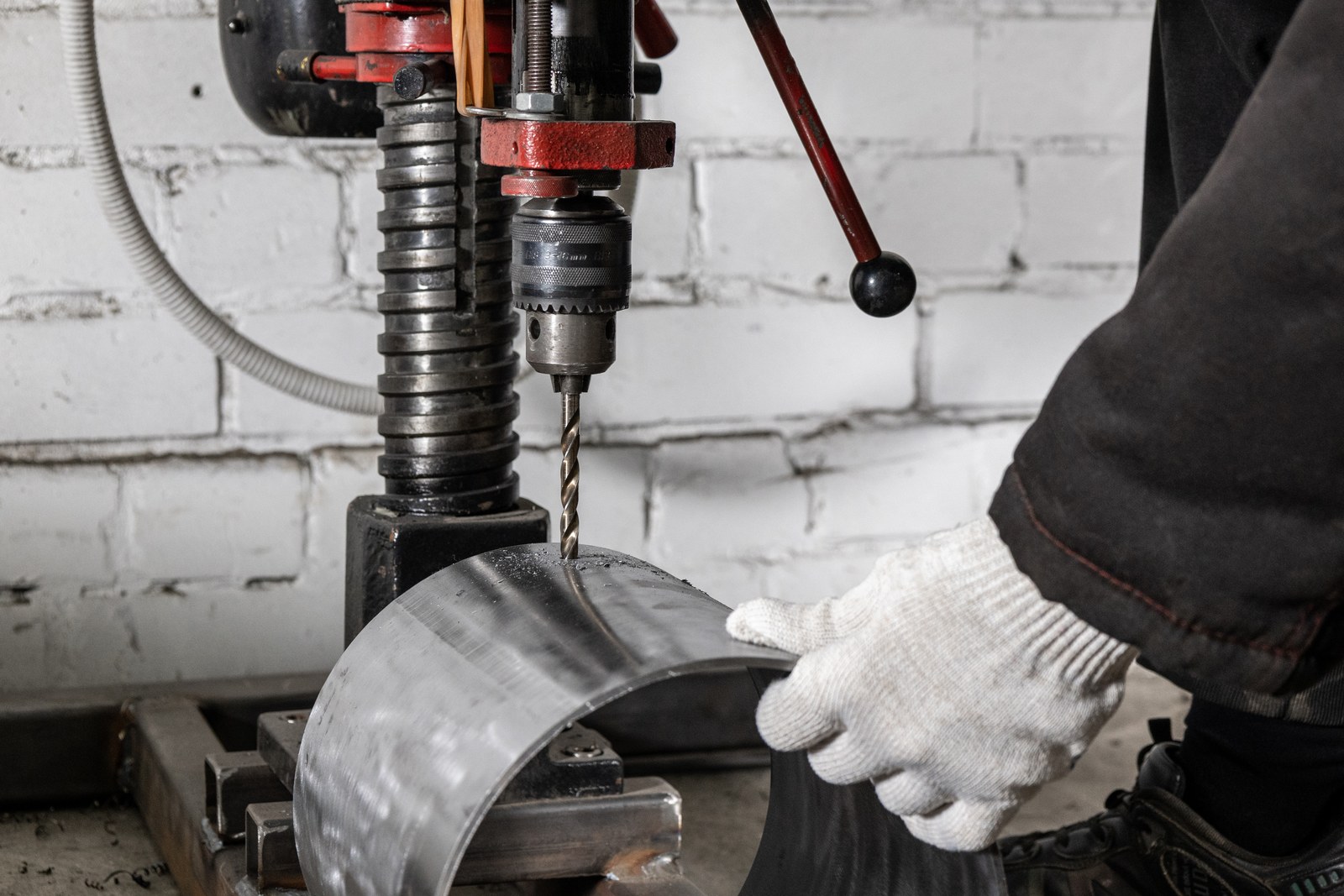

- Изготовление и чистая сборка. Выполняются механическая обработка, сварка, подготовка поверхностей, защита портов и монтаж компонентов.
- Пусконаладка. Настраиваются насосы, вакуумметры, клапаны, ПЛК, аварийные реакции и архивирование параметров.
- Приемка. Записываются кривая откачки, rate-of-rise, гелиевый контроль и функциональные сценарии в объеме, согласованном техническим заданием.
- Передача и сопровождение. Заказчик получает документацию и инструкции; объем обучения, калибровки и сервисного сопровождения определяется договором.

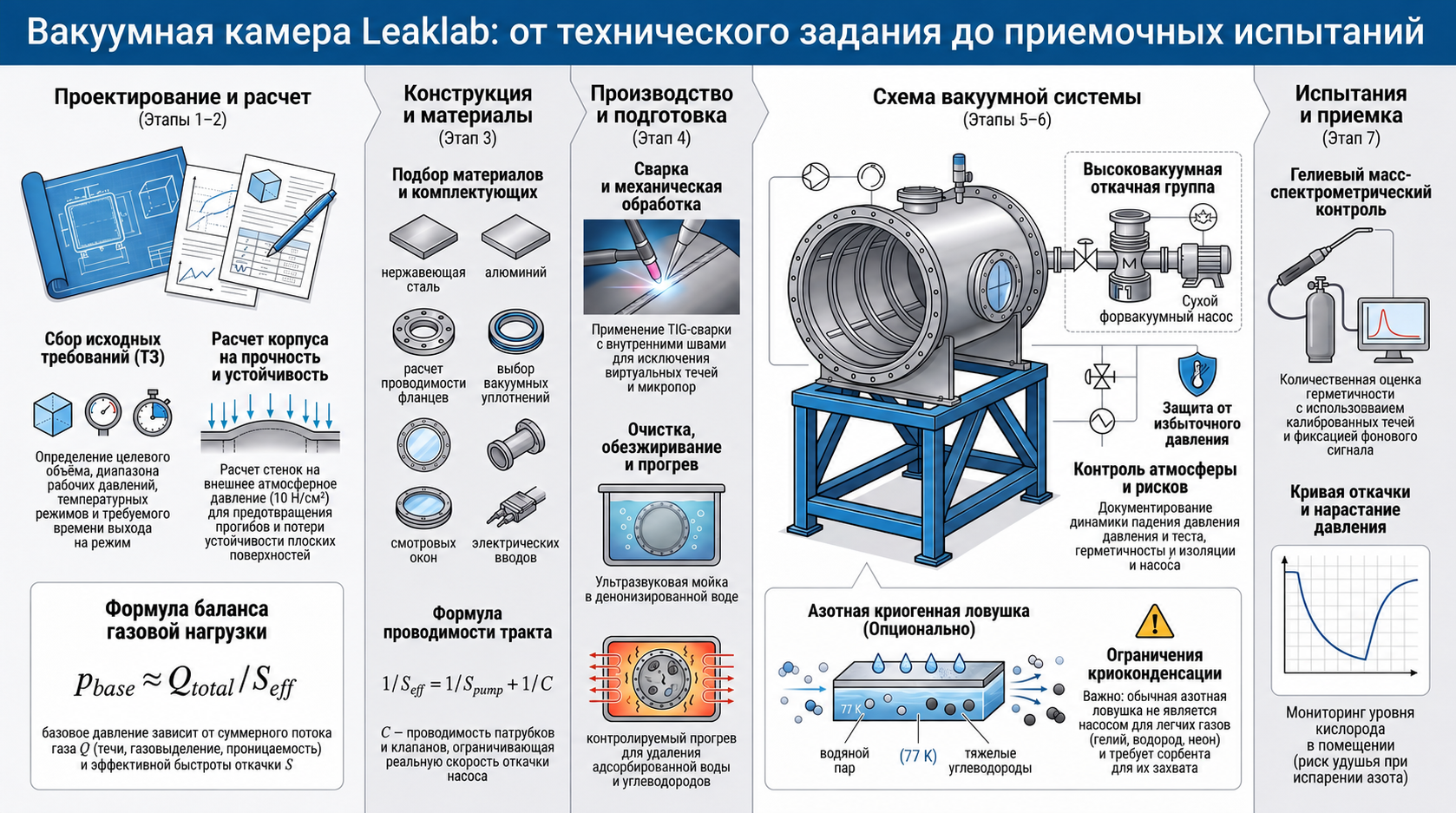

Русские учебные материалы: видео, аудио, инфографика и слайды
Видеоэксплейнер, аудиоразбор, инфографика и инженерные слайды дополняют основной текст и помогают рассмотреть систему на разных уровнях: от физики газовой нагрузки до приемки готовой камеры. Материалы предназначены для технического знакомства и не заменяют расчет, техническое задание и протокол испытаний конкретного оборудования.
Видеоэксплейнер: проектирование вакуумных камер и азотных ловушек
Русскоязычный обзор связывает расчет корпуса, газовую нагрузку, проводимость, течеискание и работу холодной ловушки.
Аудиоразбор Deep Dive
Разговорный технический разбор на русском языке для инженеров, технологов и специалистов по контролю герметичности.
Чек-лист для запроса вакуумной камеры
Чтобы техническое обсуждение началось предметно, к заявке желательно приложить эскиз изделия и заполнить следующий список. Отсутствие части данных не препятствует работе: специалисты Leaklab помогут превратить технологическую задачу в измеримые требования.
- размеры, масса и количество изделий в одном цикле;
- необходимый полезный объем и ограничения площадки;
- рабочее и предельное давление именно в камере;
- допустимое время от атмосферного давления до рабочего режима;
- температура изделия и стенок, тепловая мощность процесса;
- состав газовой среды и наличие воды, растворителей, масел или частиц;
- норма герметичности, метод, пробный газ, единицы и направление перепада;
- допустимые материалы и типы уплотнений;
- перечень электрических, газовых, жидкостных и механических вводов;
- требования к смотровым окнам, двери, оснастке и загрузке;
- режим работы: единичный, периодический или круглосуточный;
- потребность в рецептах, протоколах, ПЛК, SCADA и удаленном доступе;
- условия помещения, доступная вентиляция и ограничения по шуму;
- ожидаемый объем приемочных испытаний и документации.
Частые вопросы
Можно ли выбрать насос только по объему камеры?
Нет. Объем влияет на начальную откачку, но рабочий режим также определяется площадью и состоянием поверхностей, газовыделением изделия, уплотнениями, технологическим газом и проводимостью тракта. Насос выбирают после оценки газового баланса и динамики цикла.
Почему давление у насоса и в камере может различаться?
Газ движется через патрубки, клапаны, фильтры и ловушки с конечной проводимостью. При потоке возникает градиент давления. Датчик около насоса может показывать более низкое давление, чем существует у изделия, поэтому точку измерения задают в техническом задании.
Удаляет ли азотная ловушка гелий?
Простая металлическая поверхность около 77 K не является эффективным насосом для гелия. Ловушка полезна прежде всего для воды и многих тяжелых конденсируемых паров. Для легких газов применяют другие температуры или специально рассчитанную сорбционную ступень.
Можно ли назвать любую азотную ловушку криосорбционной?
Нет. Термин корректен, если имеется подтвержденный пористый сорбент, который охлаждается и обеспечивает сорбционное удержание. Без сорбента основной механизм представляет собой криоконденсацию или криоосаждение.
Доказывает ли низкое давление отсутствие течи?
Нет. Давление отражает баланс газовой нагрузки и откачки. Мощный насос способен поддерживать низкое давление при наличии небольшой течи, а герметичная, но влажная камера может долго откачиваться. Сквозные дефекты проверяют отдельным методом с пробным газом.
Зачем нужен rate-of-rise после пробной откачки?
После изоляции камеры скорость роста давления характеризует суммарное поступление газа. Это полезный диагностический показатель, но он включает течи, десорбцию, проницаемость и виртуальные объемы, поэтому результат интерпретируют вместе с температурой и гелиевым контролем.
Всегда ли требуется прогрев камеры?
Нет. Прогрев ускоряет удаление адсорбированных газов и особенно важен для некоторых высоковакуумных задач, но его температура и продолжительность ограничены материалами, уплотнениями, датчиками и изделием. Для многих технологических камер достаточна контролируемая очистка и выдержка без высокотемпературного bake-out.
Можно ли гарантировать давление по паспортному пределу турбонасоса?
Нет. Паспортный предел измерен при определенных условиях на испытательном стенде. В камере итог зависит от Qtotal, Seff, состава газа, вакуумметра, чистоты и температуры. Гарантировать можно только согласованный параметр системы при четко описанных условиях и приемке.
Оборудование и услуги Leaklab
Для построения законченной системы можно использовать связанные разделы сайта:
- вакуумные испытательные камеры и пример высоковакуумной камеры Ликлаб-125;
- азотные ловушки Leaklab N;
- высоковакуумные откачные стенды и турбомолекулярные насосы;
- сухие винтовые вакуумные насосы;
- вакуумметры и измерительные системы;
- испытания на герметичность, разработка методик и сопровождение приемки.
Обсудить индивидуальную вакуумную систему
Leaklab принимает техническое задание, рассчитывает конфигурацию камеры и вакуумного тракта, комплектует насосы и измерительную систему, выполняет изготовление, настройку и контроль герметичности в согласованном объеме. Для оценки проекта направьте описание изделия, требуемый цикл, давление, температуру и критерий герметичности через страницу контактов. Мы будем рады вашему сообщению.
Источники и редакционные оговорки
- CERN: Design rules for vacuum chambers. Методология расчета корпуса, внешнее давление, материалы и изготовление.
- NASA: Design and Development of a Thermal Vacuum Chamber. Практический пример расчетов камеры.
- CERN: Outgassing properties of vacuum materials for particle accelerators. Газовыделение воды, водорода и подготовка материалов.
- Leybold: Fundamentals of Vacuum Technology. Проводимость, насосы, измерение и течеискание.
- NIST: The Calibration of Vacuum Gauges. Калибровка, неопределенность и прослеживаемость.
- ISO 3567:2026. Сравнительная калибровка вакуумметров.
- NIST/AVS: Recommended practices for the calibration and use of leaks. Калиброванные течи и измерительная практика.
- ISO 20485:2017. Неразрушающий контроль, методы с пробным газом.
- CERN: Basics and applications of cryopumps. Криоконденсация, криосорбция и легкие газы.
- OSHA: Laboratory Safety, Cryogens and Dry Ice. Основные риски и меры безопасности.
- US10184291B2. Дверь вакуумной камеры с раздельным подводом и прижатием.
- US3609985A и CN103599643A. Теплоизоляция и внутренняя геометрия холодных ловушек.
- US5553483A и US20160103036A1. Камерный контроль и диагностика уплотнений пробным газом.
- ISO 21360-1:2020. Стандартные методы определения характеристик вакуумных насосов.
- Pfeiffer Vacuum: The Vacuum Technology Book, Volume II. Вакуумметрия, масс-спектрометрия и гелиевый контроль.
Редакционная оговорка: статья представляет научно-технический обзор и не заменяет расчет, паспорт, методику испытаний, оценку риска или договорную спецификацию конкретного оборудования. Патентный раздел не является юридическим заключением о патентной чистоте. Фотографии подтверждают выполненные производственные операции и геометрию изделий, но не подтверждают марку материала, качество сварки и достигнутые параметры без соответствующих документов.
