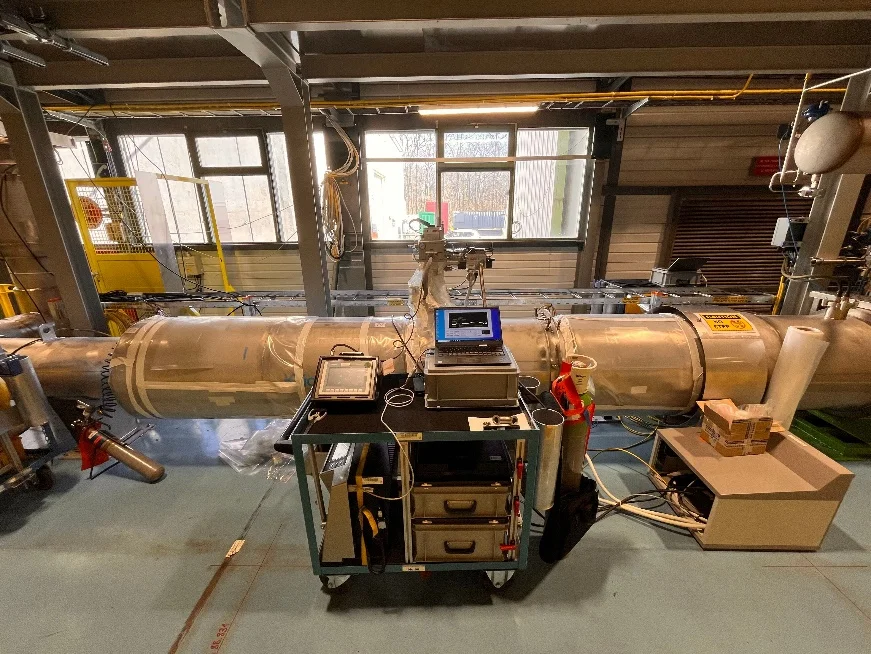

Расчёт течи — основа подготовки вакуумных испытаний. Допустимую негерметичность, газовую нагрузку и время выдержки определяют до начала поиска дефекта. Это помогает выбрать схему подключения, оценить чувствительность контроля и избежать пропуска медленного сигнала.
Калькуляторы лаборатории контроля герметичности LeakLab помогают оценить газовую нагрузку, чувствительность и продолжительность контроля. Выберите задачу в навигаторе: расчёт, схема, формулы и разобранный пример находятся на отдельной странице.
Отдельные калькуляторы с подробным разбором
Выберите задачу: каждая публикация содержит математическую модель, условия применимости, пример, интерактивный расчёт и схему.
- Допустимая течь по давлению и быстроте откачки
- Поток натекания по росту давления в камере
- Газовая нагрузка по установившемуся давлению pS
- Время отклика течеискателя и деление потока гелия
- Течь через капилляр: режим течения и оценка потока
- Расчёт потока по контрольной течи и предел обнаружения
- Температурная и временная поправка контрольной течи
- Проводимость вакуумной линии, отклик и очистка от гелия
- Поток натекания по серии измерений давления
- Поток течи по накоплению гелия в оболочке
- Локализация течи по двум постам откачки
- Бюджет герметичности и время серии контроля
Какие величины нужны для расчёта течи
Поток течи Q характеризует количество газа, проходящего через дефект за единицу времени, в форме произведения давления на объёмный расход. Его нельзя отождествлять с объёмным расходом без указания давления и температуры. Все давления ниже — абсолютные; исходные примеры относятся к температуре около 20 °C.
| Величина | Обозначение и единица | Что проверить |
|---|---|---|
| Поток газа | Q, Па·м³/с | Газ, перепад давления и условия приведения |
| Объём полости | V, м³ | Включить сообщающиеся трубопроводы и оснастку |
| Эффективная быстрота откачки | S, л/с | Значение у объекта для нужного газа, а не только паспорт насоса |
| Давление | p, Па | Диапазон, газовая зависимость и фон вакуумметра |
| Время | t, с | Начало подачи пробного газа и задержку тракта |
1 мбар = 100 Па; 1 л = 10⁻³ м³;
1 мбар·л/с = 0,1 Па·м³/с; 1 м³/ч = 0,27778 л/с.
