Вакуумные фитинги и соединения Ликлаб

Модульное построение вакуумной системы

Современную вакуумную установку удобно собирать из стандартизованных модулей. В состав типовой системы входят камера, насосный пост, клапанный блок, измерительные датчики, вакуумные магистрали, гибкие элементы, переходники, заглушки и сервисные порты. Разъемные соединения позволяют быстро заменить датчик, подключить течеискатель, установить фильтр или провести диагностику отдельного участка.

Ликлаб использует модульный подход при изготовлении вакуумных испытательных камер, стендов контроля герметичности, линий вакуумирования криогенных резервуаров и мобильных комплектов для выездных работ. Для каждого узла подбирается тип соединения с учетом давления, проводимости, температуры, частоты разборки, требований к чистоте и допустимой механической нагрузки.

Разъемные фланцевые соединения не должны работать как силовые опоры для тяжелого оборудования. Насосы, крупные клапаны, длинные трубопроводы и массивные приборные блоки необходимо крепить на раме, кронштейнах или отдельных опорах. Такой подход снижает риск перекоса фланцев, повреждения уплотнений и появления переменных течей.

Основные типы вакуумных соединений Ликлаб

Ликлаб поставляет несколько групп вакуумных соединений. Быстроразъемные соединения ISO-KF применяются для малых и средних диаметров. Соединения ISO-K применяются для крупных вакуумных линий с зажимами. Соединения ISO-F применяются для болтового крепления крупных фланцев. Соединения CF применяются в высоковакуумных и сверхвысоковакуумных системах с металлическим уплотнением.

ISO-KF удобно использовать на линиях частого обслуживания. Оператор быстро разбирает соединение, меняет уплотнение, устанавливает заглушку или подключает течеискатель. ISO-K применяют там, где нужен большой проход и возможность разъемного монтажа без фиксированной ориентации болтовых отверстий. ISO-F применяют для жесткой сборки больших вакуумных узлов. CF применяют при повышенных требованиях к прогреву, чистоте и низкому газовыделению.

Соединения ISO-KF Ликлаб

ISO-KF является самым распространенным типом малого вакуумного соединения. Конструкция включает два симметричных фланца, центрирующее кольцо, эластомерное уплотнение и зажимной хомут. Герметичность создается за счет сжатия уплотнительного кольца между торцами фланцев, а хомут фиксирует фланцы по коническим поверхностям.

Ликлаб поставляет соединения ISO-KF типоразмеров KF10, KF16, KF20, KF25, KF32, KF40 и KF50. На практике особенно часто применяются KF16, KF25 и KF40. Эти размеры удобны для подключения вакуумметров Пирани, мембранно-емкостных датчиков, малых клапанов, течеискателей, форвакуумных линий и небольших испытательных камер.

Соединение ISO-KF удобно для стендов, где оператор регулярно меняет конфигурацию. Для сборки не требуется сложный инструмент. Достаточно установить центрирующее кольцо между фланцами, совместить фланцы, надеть хомут и выполнить равномерную затяжку.

Практический выбор типоразмера ISO-KF

Номинальный диаметр фланца не всегда равен фактическому внутреннему проходу детали. Это нормальная особенность вакуумной арматуры. При проектировании нужно учитывать наружный диаметр фланцевого бурта, внутренний проход, посадку центрирующего кольца, габарит хомута и проводимость всей линии.

Малый проход снижает эффективную скорость откачки на камере. Избыточно крупный фланец увеличивает габариты, массу и стоимость системы. В стендах контроля герметичности лишний объем ухудшает динамику откачки и увеличивает время стабилизации фона по гелию.

Фланцы ISO-KF Ликлаб с коротким патрубком

Фланец с коротким патрубком применяют для компактного присоединения к камере, коллектору, переходнику или корпусной детали. Короткий патрубок уменьшает мертвый объем, снижает плечо механической нагрузки и позволяет размещать несколько портов на ограниченной площади.

Ликлаб применяет фланцы с коротким патрубком при изготовлении приборных панелей, малых вакуумных камер, блоков подключения течеискателей и компактных коллекторов. Такой фланец удобен там, где важна малая длина газового тракта и быстрый отклик при течеискании.

Фланцы ISO-KF Ликлаб с длинным патрубком

Фланец с длинным патрубком применяют, когда необходимо вывести соединение из зоны корпуса, обеспечить доступ к хомуту, упростить сварку или оставить место для теплоизоляции и крепежа. Удлиненный патрубок также удобен при изготовлении трубопроводных переходов и вакуумных магистралей.

При изготовлении таких деталей Ликлаб контролирует соосность патрубка, состояние фланцевого профиля, качество сварки и отсутствие внутренних карманов. Скрытые полости недопустимы, так как они создают виртуальные течи и увеличивают время обезгаживания системы.

Хомуты ISO-KF Ликлаб

Хомут стягивает два фланца и создает усилие сжатия уплотнительного кольца. Ликлаб поставляет стандартные винтовые хомуты, быстрозажимные хомуты и усиленные исполнения для специальных задач. При выборе хомута учитывают диаметр фланца, частоту разборки, доступность места монтажа и требуемую механическую жесткость.

Винтовой хомут подходит для стационарных соединений. Быстрозажимной хомут удобен на испытательных стендах, учебных установках, сервисных постах и временных схемах течеискания. Он ускоряет сборку и позволяет часто менять конфигурацию без потери повторяемости.

Чрезмерная затяжка хомута не должна использоваться как способ устранения течи. Если соединение не держит вакуум, необходимо разобрать узел, очистить торцы, проверить центрирующее кольцо, заменить уплотнение и осмотреть конические поверхности фланцев.

Центрирующие кольца Ликлаб

Центрирующее кольцо задает положение уплотнения между фланцами и ограничивает его чрезмерное сжатие. Оно сохраняет соосность соединения, снижает риск выдавливания эластомера и повышает повторяемость сборки. В стандартном соединении ISO-KF центрирующее кольцо является обязательным элементом.

Ликлаб поставляет центрирующие кольца из нержавеющей стали и алюминия с уплотнениями FKM, NBR, EPDM и другими материалами под условия эксплуатации. Для течеискания и высоких требований к чистоте чаще применяют FKM, так как этот материал имеет лучшую химическую стойкость и меньшую газовую нагрузку по сравнению с обычными резинами.

Центрирующие кольца с фильтром

Центрирующие кольца с фильтром применяют для защиты насосов, клапанов, вакуумметров и течеискателей от твердых частиц. Фильтр устанавливается непосредственно в разъемное соединение и задерживает загрязнения, которые могут поступать из камеры, технологического объема или ремонтируемого изделия.

Фильтрующие кольца особенно полезны при вакуумной сушке, откачке загрязненных изделий, сервисном подключении течеискателя и работе с оборудованием после механической обработки. Такой элемент не заменяет очистку изделия, но снижает риск попадания частиц в насосный тракт.

Переходные центрирующие кольца и адаптеры

Переходные центрирующие кольца позволяют соединять разные типоразмеры фланцев в одной вакуумной линии. Такие адаптеры применяются при модернизации оборудования, подключении датчиков, временной диагностике и сборке опытных стендов.

Ликлаб подбирает переходы так, чтобы не создавать неоправданного сужения тракта. При подключении насоса переход должен сохранять достаточную проводимость. При подключении датчика или эталонной течи важнее механическая совместимость, чистота и отсутствие лишнего объема.

Уплотнения для вакуумных соединений Ликлаб

Уплотнение определяет герметичность разъемного соединения, его температурный диапазон, химическую стойкость и газовую нагрузку. Для стандартных вакуумных систем применяют эластомерные кольца. Для более жестких условий используют металлические уплотнения и специальные исполнения.

FKM применяют в большинстве ответственных вакуумных и течеискательных задач. NBR подходит для простых форвакуумных соединений при умеренных требованиях. EPDM выбирают для отдельных химических сред и водяного пара. Металлические уплотнения применяют в высоковакуумных узлах с прогревом и повышенными требованиями к низкому газовыделению.

ISO-K и ISO-F соединения Ликлаб для крупных вакуумных линий

Соединения ISO-K и ISO-F применяются на крупных диаметрах, где быстроразъемные ISO-KF уже недостаточны по проходу и механической жесткости. ISO-K собирается с помощью зажимов и центрирующего кольца. ISO-F собирается болтовым соединением и обеспечивает фиксированное положение фланцев.

Ликлаб применяет такие соединения в насосных постах высокой производительности, вакуумных камерах большого объема, магистралях с турбомолекулярными насосами, технологических системах напыления, сушки и дегазации. При проектировании учитывают проводимость линии, массу оборудования, схему опор, удобство обслуживания и возможность подключения течеискателя.

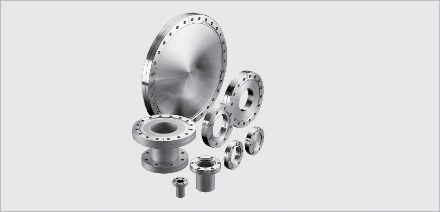

CF-соединения для высокого и сверхвысокого вакуума

CF-соединение применяют там, где требуется низкое газовыделение, возможность прогрева и высокая стабильность герметичности. Конструкция обычно включает два фланца с ножевой кромкой, металлическую прокладку, болты, гайки и шайбы. При затяжке ножевая кромка вдавливается в мягкое металлическое уплотнение и формирует герметичный контакт.

Ликлаб применяет CF-компоненты в высоковакуумных камерах, исследовательских установках, технологических системах с прогревом и специальных стендах, где эластомерное уплотнение не обеспечивает требуемую чистоту или температурную стойкость.

Гибкие элементы и компенсационные вставки Ликлаб

Гибкие вакуумные элементы компенсируют малые несоосности, снижают передачу вибрации и упрощают подключение насосов. Их применяют между насосом и камерой, в сервисных линиях, на мобильных течеискательных постах и в временных схемах испытаний.

Гибкий элемент не должен работать как свободно висящий несущий участок. Его нужно защищать от чрезмерного изгиба, скручивания и постоянной боковой нагрузки. При подключении насоса гибкая вставка снижает вибрацию, но не заменяет правильную механическую опору насоса.

Материалы вакуумных фитингов Ликлаб

Материал фитинга выбирают по уровню вакуума, химической среде, температуре, требованиям к чистоте и методу изготовления. Нержавеющая сталь применяется в ответственных вакуумных и течеискательных системах. Алюминий удобен для легких и компактных элементов. Углеродистая сталь применяется в отдельных форвакуумных и технологических узлах с учетом защиты от коррозии.

Для контроля герметичности особенно важны чистота поверхности, отсутствие пористости, качество сварки и стабильность геометрии уплотнительной зоны. Ликлаб уделяет внимание состоянию торцов, конических поверхностей, сварных швов и внутреннего прохода детали.

Каталог типовых позиций Ликлаб

Ниже приведены уникальные номера заказа для типовых позиций линейки Ликлаб. Номера можно использовать при подготовке запроса, спецификации или технического задания. При необходимости Ликлаб подбирает аналогичную деталь по фактическим размерам, фотографии, чертежу или назначению узла.

Комплекты соединений Ликлаб

Для практического применения Ликлаб формирует готовые комплекты соединений. Комплект обычно включает два фланца, центрирующее кольцо с уплотнением и хомут. При необходимости в комплект добавляют заглушку, переходник, фильтрующее кольцо, гибкую вставку или ответный фланец под сварку.

Комплектный подход удобен для закупки и монтажа. Инженер получает совместимые элементы одной группы и снижает риск ошибки при подборе хомута, уплотнения или центрирующего кольца.

Требования к чистоте и монтажу

Перед сборкой фланцевого соединения нужно очистить торцы, проверить состояние уплотнения и убедиться в отсутствии царапин на уплотнительных поверхностях. Нельзя применять случайные герметики, смазки и загрязненные ветоши. Остатки масла, пыль, ворс и стружка ухудшают вакуум и могут создать ложный сигнал при течеискании.

Эластомерное кольцо должно лежать ровно, без перекручивания и выдавливания. Центрирующее кольцо должно входить без перекоса. Хомут нужно затягивать равномерно. Если соединение разбирали много раз, уплотнение следует заменить, особенно перед ответственным контролем герметичности.

После сборки ответственных узлов Ликлаб рекомендует провести проверку герметичности масс-спектрометрическим методом. Для вакуумных камер и стендов применяют обдув гелием по внешним соединениям. Для замкнутых трубопроводных узлов может применяться щуповой метод при заполнении контрольного объема гелием или гелиевой смесью.

Типовые ошибки при использовании вакуумных фитингов

Наиболее частая ошибка связана с неправильным выбором типоразмера. Малый проход увеличивает время откачки и снижает эффективную скорость насоса. Вторая частая ошибка связана с повторным использованием поврежденного уплотнения. Третья ошибка связана с механической нагрузкой на фланец от тяжелого насоса или жесткой трубы.

Отдельного внимания требует чистота. Масло, остатки технологической жидкости и пыль могут давать длительное газовыделение. В течеискательных установках такие загрязнения увеличивают фон, замедляют стабилизацию и ухудшают повторяемость измерений.

Нельзя закрывать проблему течи чрезмерной затяжкой хомута. Такой прием может временно изменить сигнал, но не устраняет дефект. Правильное решение включает разборку, очистку, осмотр, замену уплотнения и повторную проверку.

Применение фитингов Ликлаб в установках контроля герметичности

В стендах контроля герметичности фитинги Ликлаб используются для подключения испытательной камеры, насосного поста, течеискателя, вакуумметров, клапанов, балластных линий и эталонных течей. Конструкция соединений должна обеспечивать повторяемый вакуумный режим и исключать паразитные источники гелия.

Для вакуумного способа контроля герметичности важна малая газовая нагрузка соединений. Для щупового метода важна надежность линий подачи пробного газа и отсутствие утечек на соединениях самой испытательной схемы. Для обдува гелием важна локализация сигнала, поэтому собственные течи фитингов недопустимы.

Ликлаб проектирует соединительные узлы так, чтобы оператор мог быстро подключить течеискатель, выполнить проверку фона, провести контрольную подачу гелия через эталонную течь и затем перейти к испытанию изделия. Такой подход снижает время подготовки и повышает достоверность результатов контроля.

Как Ликлаб подбирает вакуумные соединения под задачу

Подбор начинается с рабочего давления, объема камеры, требуемой скорости откачки и метода контроля герметичности. Далее оценивают температуру, газовую среду, частоту разборки, массу оборудования и требования к чистоте. После этого выбирают тип фланца, материал, уплотнение, хомут и переходные элементы.

Для компактных стендов обычно выбирают ISO-KF. Для крупных камер и насосных магистралей применяют ISO-K или ISO-F. Для высоковакуумных систем с прогревом используют CF. Для выездного течеискания часто выбирают прочные и быстроразъемные соединения, которые позволяют оперативно подключать оборудование на объекте заказчика.

Ликлаб может поставить отдельные фитинги, собрать комплект подключения, изготовить переходник по чертежу, провести диагностику существующей вакуумной линии или разработать полноценную систему вакуумирования и контроля герметичности.

Вакуумные фитинги и соединения определяют надежность всей вакуумной системы. Правильно выбранный фланец, чистое уплотнение, качественный хомут и корректная механическая разгрузка позволяют получить стабильное давление, малое натекание и воспроизводимые результаты течеискания.

Ликлаб поставляет вакуумные фитинги, соединения и готовые комплекты для лабораторных, сервисных и промышленных задач. Линейка включает ISO-KF компоненты, крупные соединения ISO-K и ISO-F, элементы CF, переходники, центрирующие кольца, фильтрующие вставки, хомуты, заглушки, гибкие элементы и специальные узлы для установок контроля герметичности.

При необходимости Ликлаб выполняет подбор компонентов, изготовление переходных деталей, сборку вакуумных постов, разработку испытательных камер и проверку герметичности готовой системы масс-спектрометрическим гелиевым методом.

Назначение вакуумных соединений Ликлаб

Вакуумное соединение должно сохранять герметичность при откачке, выдерживать многократную сборку, не создавать избыточное газовыделение и не ограничивать проводимость вакуумной линии сильнее, чем это допустимо для конкретного процесса. В системах контроля герметичности это особенно важно, поскольку негерметичный фитинг может имитировать течь изделия, ухудшать фон течеискателя и снижать достоверность испытаний.

Лаборатория Ликлаб применяет и поставляет вакуумные фитинги для стендов контроля герметичности, камерного метода, щупового метода, вакуумирования межстенного пространства криогенных резервуаров, испытания арматуры, настройки гелиевых течеискателей и сборки технологических вакуумных установок. Линейка Ликлаб включает стандартные фланцы ISO-KF, центрирующие кольца, хомуты, переходники, тройники, крестовины, угольники, гибкие шланги, сильфоны, резьбовые адаптеры и специальные элементы под трубные линии.

Основная задача фитинга в вакуумной системе состоит в формировании разъемного или сварного герметичного соединения. Разъемное соединение удобно при обслуживании, замене датчиков, течеискателей, клапанов и насосов. Сварное соединение используют там, где требуется минимальное число уплотнений, высокая стабильность и сниженное газовыделение.

Основные типы вакуумных соединений

Линейка вакуумных фитингов Ликлаб

Ликлаб формирует линейку вакуумной арматуры как инженерный набор для сборки законченной вакуумной системы. В состав поставки могут входить фланцы, хомуты, центрирующие кольца, переходники, тройники, крестовины, угольники, гибкие элементы, шланги, заглушки, штуцеры, резьбовые адаптеры, элементы под сварку и специальные переходы под нестандартные изделия заказчика.

Заказной номер Ликлаб состоит из обозначения серии, типа элемента, присоединительного размера, материала и ключевого параметра. Такой подход упрощает подбор комплектующих для стендов, вакуумных камер, сервисных наборов и запасных частей.

Фланцы ISO-KF Ликлаб с коротким патрубком

Фланец ISO-KF с коротким патрубком применяют для сварки в корпус вакуумной камеры, приварки к трубной линии, установки на технологические переходники и изготовления компактных узлов. Короткий патрубок уменьшает габарит соединения и снижает мертвый объем, что важно при вакуумировании малых камер и контуров течеискания.

Нержавеющую сталь выбирают для лабораторных систем, гелиевого течеискания, вакуумных камер, чистых технологических процессов и контуров с повышенными требованиями к коррозионной стойкости. Углеродистая сталь подходит для простых форвакуумных систем, вспомогательных магистралей и стендов, где материал согласован с рабочей средой и условиями эксплуатации.

Фланцы ISO-KF Ликлаб с длинным патрубком

Фланец с длинным патрубком применяют там, где требуется удобная сварка, компенсация расстояния, вывод присоединения из зоны корпуса или последующая механическая обработка. Удлиненный патрубок удобен при изготовлении вакуумных камер, коллекторов, вводов и нестандартных переходных узлов.

При проектировании камеры Ликлаб выбирает длину патрубка с учетом сварочного доступа, расположения хомута, возможности установки заглушки, габаритов датчика и допустимого изгиба подключаемого шланга. Для течеискания важно исключить участки, где гелий может задерживаться в щелях и давать ложный фон после обдува.

Центрирующие кольца, уплотнения и хомуты ISO-KF

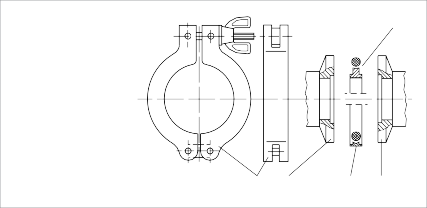

Разъемное соединение ISO-KF состоит из двух фланцев, центрирующего кольца с эластомерным уплотнением и наружного хомута. Центрирующее кольцо удерживает уплотнение в оси проходного канала, а хомут создает осевое сжатие фланцев. Для вакуумных систем Ликлаб применяет FKM, NBR, EPDM и специальные материалы уплотнений, если этого требует температура, среда или режим очистки.

При сборке соединения нельзя смазывать уплотнение случайными маслами, поскольку они повышают газовыделение и загрязняют вакуумный тракт. Для течеискания гелием уплотнение должно быть чистым, без надрывов, следов пережатия, твердых частиц и остатка старого герметика.

Переходники-редукторы ISO-KF Ликлаб

Переходники-редукторы применяют для соединения вакуумных линий разного диаметра. Они позволяют подключить насос, камеру, вакуумметр, клапан или течеискатель без изготовления сложного сварного узла. При выборе редуктора следует учитывать проводимость линии, поскольку резкое сужение прохода увеличивает время откачки и может снизить чувствительность испытательного стенда.

В системах течеискания Ликлаб избегает необоснованного уменьшения проходного сечения перед течеискателем или вакуумным насосом. Если редуктор нужен только для установки датчика давления, его лучше размещать на боковом порте, чтобы основной вакуумный тракт сохранял расчетную проводимость.

Угольники 90 градусов Ликлаб

Угольники 90 градусов применяют для изменения направления вакуумной линии в ограниченном пространстве. Их используют при сборке насосных постов, камер течеискания, контуров вакуумирования, сервисных линий и монтажных шкафов. Для точных испытательных систем предпочтительнее использовать плавные изгибы из нержавеющей стали, поскольку они обеспечивают лучшую проводимость и меньше задерживают загрязнения.

Угольник не должен работать как единственная силовая опора тяжелого турбомолекулярного насоса, клапана или массивного измерительного блока. Для таких узлов Ликлаб предусматривает отдельный кронштейн, чтобы нагрузка не передавалась на тонкостенный фитинг и фланцевое уплотнение.

Тройники ISO-KF Ликлаб

Тройник ISO-KF применяют для создания бокового отвода в вакуумной линии. Такой элемент удобен для подключения вакуумметра, калиброванной течи, клапана напуска, вспомогательного насоса, штуцера гелиевой продувки или диагностического порта. В стендах Ликлаб тройники часто применяются для создания измерительных узлов, где требуется одновременно контролировать давление, откачивать объем и подключать течеискатель.

При установке вакуумметра на тройник необходимо учитывать локальное давление в месте измерения. Если датчик стоит далеко от вакуумируемого объема или отделен узким участком, показания могут запаздывать и отличаться от давления в изделии.

Крестовины ISO-KF Ликлаб

Крестовины используют для построения распределительных узлов, диагностических портов и лабораторных сборок. Четырехходовая крестовина позволяет подключить насос, датчик давления, напускной клапан и испытуемый объем в одном компактном узле. Такая схема особенно удобна при разработке стендов контроля герметичности и при отработке методик испытаний.

Крестовины и тройники нельзя рассматривать как силовую раму для тяжелых агрегатов. Если на боковой порт устанавливают массивный клапан, насос, калибровочный блок или течеискатель, узел необходимо разгрузить отдельным креплением.

Переходники ISO-KF на ISO-K

Переходники ISO-KF на ISO-K применяются при соединении малых разъемных фланцев с крупными вакуумными линиями и камерами. Такой переход требуется при подключении форвакуумной линии к большому вакуумному коллектору, при модернизации камеры или при установке вспомогательного порта на систему с крупным фланцем.

При переходе на ISO-K следует проверить допустимую механическую нагрузку, схему крепления и направление откачки. Крупный фланец требует равномерного прижима и правильного выбора уплотнительного кольца.

Переходники CF на ISO-KF

Переходники CF на ISO-KF используют при соединении высоковакуумных узлов с сервисными линиями, датчиками, вспомогательными насосами и элементами течеискания. CF-фланец обеспечивает металлическое уплотнение, а сторона ISO-KF сохраняет удобство быстрого монтажа. Такой переход применяют в исследовательских установках, аналитическом оборудовании, испытательных камерах и вакуумных узлах с частичным прогревом.

Такой переход не должен ухудшать чистоту высоковакуумного тракта. При применении CF-стороны необходимо использовать соответствующую металлическую прокладку, соблюдать порядок затяжки болтов и исключать повторное применение деформированной медной прокладки.

Резьбовые фланцы ISO-KF

Резьбовые фланцы позволяют подключать к вакуумной системе датчики давления, игольчатые клапаны, технологические штуцеры, малые трубные линии и арматуру с цилиндрической или конической трубной резьбой. Ликлаб поставляет адаптеры с внутренней и наружной резьбой, включая варианты G и NPT.

Резьбовое соединение в вакуумной системе требует отдельной оценки герметизации. Лента ФУМ, анаэробные составы и пасты могут выделять газ, загрязнять вакуумный тракт и мешать гелиевому течеисканию. Для ответственных систем Ликлаб подбирает резьбовое соединение с учетом давления, температуры, чистоты и допустимой методики герметизации.

Фланцы ISO-KF со шланговым штуцером

Фланец со шланговым штуцером применяют для подключения резинового или полимерного вакуумного шланга к разъемной фланцевой системе. Такой фитинг удобен при временной откачке, сервисном вакуумировании, подключении форвакуумного насоса и сборке мобильных постов контроля герметичности.

Шланговый штуцер необходимо фиксировать хомутом, соответствующим диаметру и материалу шланга. Недостаточная затяжка приводит к подсосу воздуха, а чрезмерная затяжка повреждает шланг и снижает ресурс соединения.

Вакуумные шланги Ликлаб

Вакуумный шланг выбирают по внутреннему диаметру, стойкости к смятию, газовыделению, температуре и совместимости с рабочей средой. В течеискательных системах необходимо учитывать проницаемость материала для гелия и воздуха, поскольку длинный полимерный шланг может увеличивать фон и время стабилизации.

Для постоянных вакуумных установок Ликлаб чаще рекомендует металлические линии, сильфоны и нержавеющие гибкие рукава. Полимерные шланги удобны для сервисных подключений, но они требуют контроля состояния, периодической замены и проверки на подсос воздуха.

Сильфоны и гибкие металлические рукава

Сильфон применяют для компенсации небольших осевых, угловых и боковых перемещений. Он снижает передачу вибрации от форвакуумного насоса, уменьшает механическую нагрузку на датчики и помогает компенсировать монтажные отклонения. Гибкий металлический рукав с фланцами применяют на участках, где требуется трассировка линии с изгибом или подвижное сервисное подключение.

Гибкий металлический рукав нельзя использовать как несущий элемент конструкции. Его необходимо связывать с внешней механической сборкой так, чтобы масса насоса, клапана или камеры не создавала постоянное растягивающее усилие на гофрированной части.

Компенсационные элементы с опорным кольцом

Компенсационные элементы применяют для соединения труб с небольшим монтажным смещением, для снижения вибрации и для быстрой вставки в вакуумную магистраль. Встроенное опорное кольцо удерживает форму элемента и помогает сохранить проходное сечение при откачке.

Компенсационные элементы не заменяют полноценный металлический сильфон в высоковакуумных, нагреваемых и ответственных системах. Их применяют там, где допустим эластомерный материал и где расчетный уровень герметичности соответствует задаче.

Компрессионные фитинги для стеклянных, металлических и пластиковых трубок

Компрессионные фитинги ISO-KF применяют для подключения стеклянных трубок, металлических капилляров, пластиковых труб и лабораторных линий. Они удобны в экспериментальных установках, учебных стендах, небольших вакуумных объемах и вспомогательных измерительных схемах.

Компрессионный фитинг требует аккуратной затяжки. Стеклянная трубка может разрушиться при чрезмерном усилии, а пластиковая трубка может деформироваться и потерять герметичность. Для ответственных испытаний Ликлаб рекомендует проверять такой узел гелиевым течеискателем после каждой разборки.

Фланцы под сварку и трубные присоединения

Фланцы под сварку используют при изготовлении постоянных вакуумных магистралей, камер, коллекторов и испытательных объемов. Сварной патрубок снижает число разъемных уплотнений и повышает повторяемость герметичности. После сварки необходимо удалить загрязнения, проверить геометрию фланца, выполнить очистку и провести контроль герметичности сварного шва.

Для вакуумных камер Ликлаб применяет сварные патрубки с учетом последовательности сварки, деформации корпуса, удобства последующей сборки и доступности для обдува гелием. Неправильное расположение патрубка может затруднить монтаж хомута, создать мертвую зону или ухудшить доступ к сварному шву при контроле.

Фитинги для трубных соединений

Фитинги под трубные соединения применяют при интеграции вакуумной системы с промышленными трубками, дюймовыми трубными размерами, панельными вводами и готовой арматурой. Такие элементы используют в газовых линиях, системах напуска, стендах подготовки гелиевых смесей и измерительных контурах.

При подборе таких фитингов важно согласовать не только номинальный размер, но и фактический наружный диаметр трубки, тип уплотнения, допустимый момент затяжки и рабочую среду. В газовых линиях для гелия даже небольшая негерметичность резьбового узла может давать заметную потерю газа и нестабильный фон при испытаниях.

Материалы вакуумных фитингов

Практические правила выбора вакуумных фитингов

• Для разборных лабораторных и сервисных узлов удобно применять ISO-KF соединения.
• Для постоянных камер и коллекторов лучше применять сварные патрубки и минимизировать число эластомерных уплотнений.
• Для высокого вакуума и прогрева следует рассматривать CF-соединения с металлической прокладкой.
• Для подключения датчиков и малой арматуры применяют резьбовые адаптеры, но резьбу проверяют на герметичность отдельно.
• Для защиты от вибрации используют сильфоны и гибкие рукава, но тяжелые агрегаты крепят на отдельную опору.
• Для течеискания гелием выбирают материалы с низким газовыделением и исправные уплотнения без следов повреждений.
• Для длинных линий увеличивают проходное сечение, чтобы не потерять проводимость и не увеличить время откачки.

Ликлаб подбирает фитинги не по одному номинальному размеру, а по полной схеме вакуумной системы. В расчет входят объем изделия, требуемое давление, скорость откачки, допустимое время испытания, метод контроля герметичности, расположение насосов, тип датчиков, режим напуска газа и требования к обслуживанию.

Применение фитингов Ликлаб в системах контроля герметичности

Вакуумные фитинги напрямую влияют на качество контроля герметичности. Если соединение имеет собственную микротечь, оператор может принять ее за дефект изделия. Если линия имеет низкую проводимость, течеискатель медленно реагирует на гелий и теряет динамическую чувствительность. Если материал шланга активно выделяет газ, фоновый сигнал становится нестабильным.

В стендах Ликлаб фитинги применяются в следующих узлах:

• вакуумные камеры для камерного метода испытаний
• посты гелиевого течеискания способом обдува
• форвакуумные магистрали течеискателей
• линии подключения калиброванных течей
• узлы вакуумирования криогенных резервуаров
• насосные посты с пластинчато-роторными и турбомолекулярными насосами
• коллекторы с вакуумметрами Пирани, емкостными вакуумметрами и комбинированными датчиками
• линии напуска гелия, азота, воздуха и технологических газовых смесей

После сборки ответственного вакуумного узла Ликлаб выполняет проверку герметичности масс-спектрометрическим гелиевым течеискателем. Контроль проводят по фланцевым стыкам, сварным швам, резьбовым переходникам, штуцерам, корпусам клапанов и местам установки датчиков.

Типовые комплекты Ликлаб
