Современная инженерная практика исходит из принципиального положения: абсолютная герметичность как физический идеал недостижима. Любой конструкционный материал обладает микропористостью, структурной неоднородностью и способностью к сорбции газов. Поэтому задача испытаний заключается не в доказательстве «абсолютной непроницаемости», а в количественном определении допустимой скорости утечки и подтверждении соответствия установленным нормам
ГОСТ 28-210-89, гармонизированный с международным стандартом МЭК 68-2-17, формирует целостную методологию контроля герметичности изделий различного назначения — от массивных корпусов до миниатюрных электронных компонентов. Стандарт вводит строгое определение утечки как количества сухого газа при заданной температуре, проходящего через течь в единицу времени при известной разности давлений. Таким образом, утечка рассматривается как физическая величина, а не как визуальный дефект.
Скорость утечки выражается в производных единицах типа Па·м³/с или бар·см³/с. Для обеспечения сопоставимости результатов вводится понятие эквивалентной стандартной скорости утечки — значения, приведённого к нормированным условиям: испытательный газ воздух, разность давлений 1 бар, температура 25 °C. Без такой унификации результаты испытаний, выполненных в различных климатических условиях, не могли бы быть корректно сопоставлены.
Одним из наиболее сложных для интерпретации явлений является так называемая кажущаяся утечка. Она обусловлена выделением адсорбированного, абсорбированного или окклюдированного газа из материала корпуса при понижении внешнего давления. В условиях вакуумирования металл или полимер начинают отдавать ранее поглощённый газ, что фиксируется чувствительной аппаратурой как поток. В отличие от истинной утечки, такой сигнал имеет затухающую динамику: по мере истощения запаса сорбированного газа показания прибора снижаются. Истинная течь формирует устойчивый стационарный поток. Дифференциация этих режимов требует практического опыта и знания газоудерживающих свойств материалов.
Базовый уровень контроля представлен пузырьковыми методами QA и QC. Принцип основан на создании перепада давления и визуальной регистрации выхода газа в жидкую среду. В промышленном исполнении этот метод реализуется с применением герметичных камер, измерительных воронок и систем точной фиксации объёма вышедшего газа. Для отдельных деталей, таких как втулки или корпуса с фланцевым креплением, используется монтаж в стенку камеры с последующим погружением наружной поверхности в испытательную жидкость. Объём выделившегося газа измеряется за регламентированное время наблюдения.
Для полностью закрытых корпусов предусмотрены варианты с предварительным вакуумированием или температурным воздействием. Понижение внешнего давления или нагрев ванны на 1–5 °C выше максимальной рабочей температуры изделия вызывает расширение газа внутри корпуса и интенсифицирует выход через дефект. Испытательные жидкости должны обладать высокой стабильностью, не кипеть и не выделять растворённых газов при заданной температуре. При применении высокотемпературных режимов до 125 °C используются фторированные жидкости с высокой температурой кипения и химической инертностью.
Критерии браковки регламентированы предельно жёстко. Непрерывный поток пузырьков, более двух крупных пузырьков за время наблюдения либо одиночный пузырёк, удерживающийся на поверхности и увеличивающийся в размерах, являются основанием для признания изделия негерметичным.
В случаях, когда изделие заполнено жидкостью, применяются методы QD и QF, основанные на визуализации выхода рабочей среды. При нагреве практически несжимаемая жидкость создаёт внутреннее давление, способствующее просачиванию через дефект. Для выявления микрокапель используются индикаторные порошки — тальк для маслянистых жидкостей, перманганат калия для водных сред. Контрастное изменение цвета локализует место утечки. При контроле минеральных масел возможно использование ультрафиолетового освещения для регистрации люминесценции.
Особое направление составляют методы, основанные на оценке изменения внутренних параметров изделия. При испытании на водонепроницаемость или после бомбового метода (Quick AI) факт проникновения жидкости устанавливается по изменению электрических характеристик — сопротивления изоляции, токов утечки, параметров функциональной схемы. Бомбовый метод предполагает выдержку изделия в сосуде высокого давления до 250 кПа в течение 16–24 часов с целью форсированного внедрения жидкости через микродефекты. Стандарт подчёркивает потенциально разрушительный характер такого испытания, поэтому оно применяется для выборочного контроля.
Наивысший уровень чувствительности обеспечивает метод QK — гелиевая масс-спектрометрия. В отличие от пузырьковых методов, фиксирующих утечки порядка 10⁻⁵ бар·см³/с, масс-спектрометр позволяет регистрировать значения до 10⁻¹¹ бар·см³/с. Гелий выбран как пробный газ вследствие малой молекулярной массы, высокой диффузионной подвижности, химической инертности и низкой концентрации в атмосфере.

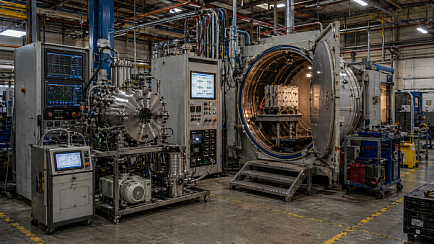

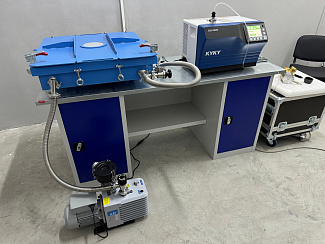

Вакуумный вариант метода предусматривает заполнение изделия гелием и размещение его в вакуумной камере с подключённым масс-спектрометром. Альтернативный вариант реализуется в режиме локального поиска: изделие вакуумируется изнутри, а поверхность последовательно обдувается гелием через щуп. Детектор фиксирует изменение концентрации гелия и позволяет локализовать дефект с точностью до нескольких миллиметров.
При работе с гелием учитывается его способность к адсорбции на поверхностях и проникновению в микропоры лакокрасочных покрытий и резьбовых соединений. После проведения испытаний требуется дегазация и обдув сухим воздухом или азотом для исключения фоновых показаний.
Анализ структуры стандарта демонстрирует логичную иерархию методов. От простых визуальных способов к химической индикации, далее к контролю внутренних электрических параметров и, наконец, к квантово-механическим методам регистрации отдельных молекул. Такая архитектура позволяет выбирать оптимальный алгоритм испытаний с учётом назначения изделия, допустимой нормы утечки и экономической целесообразности.
Практический вывод заключается в следующем: герметичность — это управляемый параметр, а не абстрактное свойство. Контроль осуществляется на основе физически обоснованных методов, охватывающих диапазон чувствительности от грубых дефектов до микроскопических каналов молекулярного масштаба. Стандартизация процедур обеспечивает воспроизводимость и сопоставимость результатов, формируя технический фундамент надёжности современной аппаратуры.
