ГОСТ Р 55226-2012 «Водород газообразный. Заправочные станции». Испытания на герметичность
Стандарт устанавливает технические требования к заправочным станциям газообразного водорода (включая станции общего и непубличного пользования) и является идентичным ISO/TS 20100:2008. Область применения — проектирование, оборудование, безопасность, испытания и ввод в эксплуатацию водородных заправочных станций. Дата введения — 01.07.2013.
Нормативные требования раздела 22.2
Испытание на герметичность выполняют для подсистем водорода в местах их соединения с системой при расчетном давлении. Метод допускает поэтапную проверку каждой подсистемы или одновременную проверку узла в сборе.
Для жидкостных контуров допускается применение воды или штатной рабочей жидкости. Для подсистем и соединений водородной части применяют смесь азота и гелия с минимальной объемной долей гелия 5%. При проверке фланцев щуп гелиевого детектора перемещают по кругу на расстоянии 2–3 см от кромки фланца.
Все выявленные утечки подлежат устранению с обязательным повторным испытанием. Повторная проверка может проводиться на водороде с использованием водородных датчиков и детекторов. Детекторы должны быть откалиброваны по планируемому диапазону измерений. Испытания не проводят при сильном ветре.

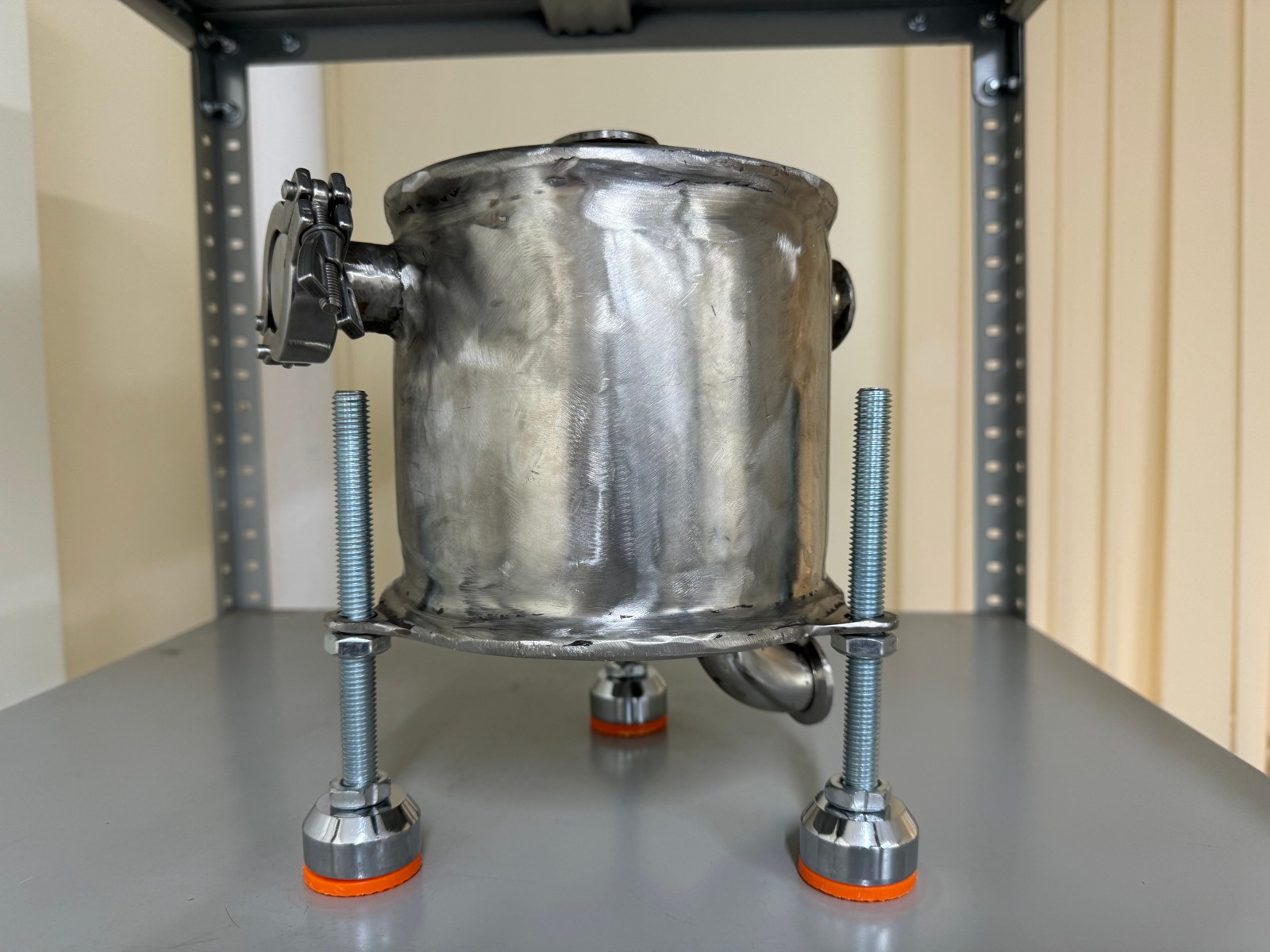

Как Ликлаб выполняет испытания на герметичность по ГОСТ Р 55226-2012
Лаборатория Ликлаб реализует полный цикл работ от подготовки программы испытаний до оформления протоколов, обеспечивая совместимость методики с конструкцией и схемой конкретной водородной заправочной станции. Испытательное давление принимается равным расчетному для проверяемой подсистемы. Программа испытаний согласуется с эксплуатирующей организацией и учитывает последовательность пусконаладочных операций, требования к вентиляции и системе обнаружения водорода, а также режимы безопасной остановки.
| Этап | Содержание работ и контрольные точки |
|---|---|
| Подготовка и анализ | Анализ проектной и эксплуатационной документации станции; определение границ подсистем; согласование расчетного давления; проверка доступности точек контроля; учет требований к заземлению и молниезащите. |
| Выбор среды и приборов | Подготовка баллонной смеси N₂/He с объемной долей He не ниже 5%; применение поверенного гелиевого течеискателя с актуальной калибровкой; при повторном испытании на водороде — использование водородных датчиков. |
| Организация условий | Исключение сильного ветра на площадке, контроль готовности вентиляции и газоаналитики зоны, проверка систем сигнализации и аварийного отключения. |
| Подача давления | Плавный набор давления до расчетного значения с контролем приборов и исключением превышения. При гидроиспытаниях — обязательная последующая сушка и проверка перед пневматическим этапом. |
| Метод «щупа» гелием | Локальный контроль соединений и фланцев; перемещение щупа по окружности на расстоянии 20–30 мм от кромки; фиксация всех показаний выше порога чувствительности; маркировка участков для устранения дефектов. |
| Устранение дефектов и повтор | Все утечки устраняются до возобновления испытаний. Повторное испытание выполняется тем же методом либо на водороде с использованием водородных детекторов. |
| Документирование | Оформление протокола испытаний на герметичность с указанием состава смеси, давления, схемы обхода, результатов и сведений о калибровке приборов. Протокол включается в эксплуатационную документацию станции. |
Параметры, используемые при испытаниях
| Параметр | Требование стандарта / Применение |
|---|---|
| Испытательное давление | Равно расчетному для подсистемы; набор выполняется постепенно с контролем предохранительных устройств. |
| Испытательная смесь | Азот + гелий, минимальная объемная доля гелия — 5%. |
| Контроль фланцев | Щуп течеискателя ведут по кругу на расстоянии 2–3 см от кромки фланца. |
| Повторные испытания | После устранения утечек испытание повторяется; допускается использование водорода и водородных детекторов. |
| Калибровка детекторов | Проводится по диапазону измерений; испытания не выполняются при сильном ветре. |
Интеграция испытаний в программу пусконаладочных работ
Ликлаб обеспечивает согласованную последовательность гидравлических и пневматических испытаний, сушку систем, проверку работы вентиляции, газоаналитики и систем аварийного отключения. Окончательная готовность к пуску подтверждается протоколами и результатами без утечек.
Требования к безопасности и подготовке площадки
Перед испытаниями проверяются заземления, вентиляция, работоспособность газоанализаторов, обеспечиваются безопасные расстояния к зонам хранения и компримирования, организуется контроль доступа персонала и эвакуационные пути. Эти меры минимизируют риск образования взрывоопасной среды и обеспечивают достоверность результатов.
Состав и содержание протокола Ликлаб
Протокол испытаний включает: идентификацию объекта и подсистем, перечень приборов с данными калибровки, состав испытательной смеси, расчетное давление, маршрут обхода фланцев, перечень обнаруженных утечек, описание устранения дефектов, результаты повторного испытания и заключение о герметичности. Документ хранится в составе эксплуатационной документации станции.
Материал подготовлен Лабораторией Ликлаб в соответствии с требованиями ГОСТ Р 55226-2012 (ISO/TS 20100:2008) по испытаниям на герметичность систем и подсистем водородных заправочных станций.
