ТЕХНИЧЕСКАЯ БИБЛИОТЕКА ЛИКЛАБ
От требований к изделию — к достоверному результату испытаний
Учебное пособие Максима Львовича Виноградова «Испытания на герметичность» посвящено организации контроля утечек, применению гелиевых течеискателей и эксплуатации вакуумной техники. Материал объединяет физические основы, подготовку изделий, методику измерений и практику работы лаборатории.
Для инженеров, дефектоскопистов, специалистов по качеству и руководителей испытательных подразделений.
Об издании
- Название
- Испытания на герметичность
- Автор
- Максим Львович Виноградов
- Вид издания
- Учебное пособие
- Место и год издания
- Санкт-Петербург, 2025
- Объём
- 239 страниц
- ISBN
- 978-5-4499-5459-6
- Язык
- Русский
Библиографическое описание: Испытания на герметичность : учебное пособие / М. Л. Виноградов. — Санкт-Петербург, 2025. — 239 с. — ISBN 978-5-4499-5459-6.
Что рассматривается в пособии
01. Основы и требования
Термины и определения, классы герметичности, оценка допустимого потока течей для различных проникающих сред. Связь требований к изделию с выбором способа испытаний.
02. Подготовка к контролю
Организация помещения лаборатории, подготовка изделий, методы и режимы сушки, критерии пригодности объекта к испытанию и технологические карты контроля.
03. Методы течеискания
Гелиевая и вакуумная камера, опрессовка замкнутых оболочек, термовакуумный способ, гелиевый щуп, обдув и гелиевый чехол. Манометрический метод контроля герметичности.
04. Оценка и оформление
Оценка качества и регистрация результатов, организация работы лаборатории, вопросы аккредитации по ГОСТ ISO/IEC 17025. Калибровка течеискателя перед измерениями и применение эталонных гелиевых течей.
05. Вакуумная техника и сервис
Течеискатели, вакуумметры разных принципов действия, масс-спектрометры и насосы. Обслуживание гелиевых течеискателей, пластинчато-роторных, золотниковых, спиральных, бустерных и мембранных насосов; аудит вакуумных установок.
06. Производственные задачи
Измерение вакуума в резервуарах, вакуумирование и контроль герметичности криогенных контейнеров, откачка теплоизоляционных полостей, поиск утечек в подземных трубопроводах и оснащение лаборатории.
Методы контроля: что важно различать
Пособие позволяет рассматривать способ испытания вместе с конструкцией изделия, направлением перепада давления и задачей измерения. Поиск места течи и измерение суммарного потока утечки требуют разных испытательных схем.
| Способ | Задача | На что обратить внимание |
|---|---|---|
| Обдув гелием | Локализация сквозного дефекта при откачке внутренней полости | Фоновый сигнал, последовательность проверки участков, время отклика системы |
| Гелиевый щуп | Поиск выхода гелия из изделия, заполненного пробным газом | Состав газа, условия отбора, скорость перемещения щупа и устойчивость фона |
| Вакуумная / гелиевая камера | Контроль изделия в камерной схеме, оценка интегральной утечки | Подготовка камеры и оснастки, перепад давления, проверка чувствительности всей схемы |
| Гелиевый чехол | Измерение интегрального потока при воздействии гелия на внешнюю поверхность | Концентрация гелия, охват поверхности и установление измерительного режима |
| Манометрический метод | Оценка герметичности по изменению давления во времени | Объём полости, температурная стабилизация, выдержка и фоновые изменения давления |
Как использовать книгу на предприятии
Для разработки процесса
- Определить задачу. Уточнить объект, контролируемую полость, рабочую среду и требования к герметичности.
- Выбрать испытательную схему. Сопоставить метод с конструкцией изделия, оснасткой и возможностями оборудования.
- Подготовить изделие и систему. Организовать очистку, сушку, подключения и безопасное проведение испытания.
- Обеспечить достоверность. Проверить фон и чувствительность, учитывать время отклика, оформить режимы и результат.
- Закрепить практику. Подготовить технологическую карту, план обучения и регламент обслуживания.
Кому полезно пособие
Руководителям и отделу качества
Для согласования требований к контролю, планирования оснащения лаборатории, подготовки персонала и понимания состава испытательной документации.
Инженерам и дефектоскопистам
Для изучения методов течеискания, подготовки испытательной схемы, разбора измерительных условий и систематизации практических знаний.
Операторам и сервисным специалистам
Для понимания влияния подготовки изделия, фона, настройки течеискателя и состояния вакуумной системы на результат контроля.
Техническим библиотекам
Для самостоятельного изучения, внутренних занятий и подготовки новых сотрудников. Профессиональное издание также подходит в качестве подарка коллеге или руководителю инженерного подразделения.
Самостоятельное изучение и обучение персонала
Книгу удобно изучать последовательно — от терминов и подготовки объекта к методам измерения. При решении конкретной задачи можно обращаться к отдельным разделам: калибровке течеискателя, обслуживанию насоса, выбору вакуумметра или организации лаборатории.

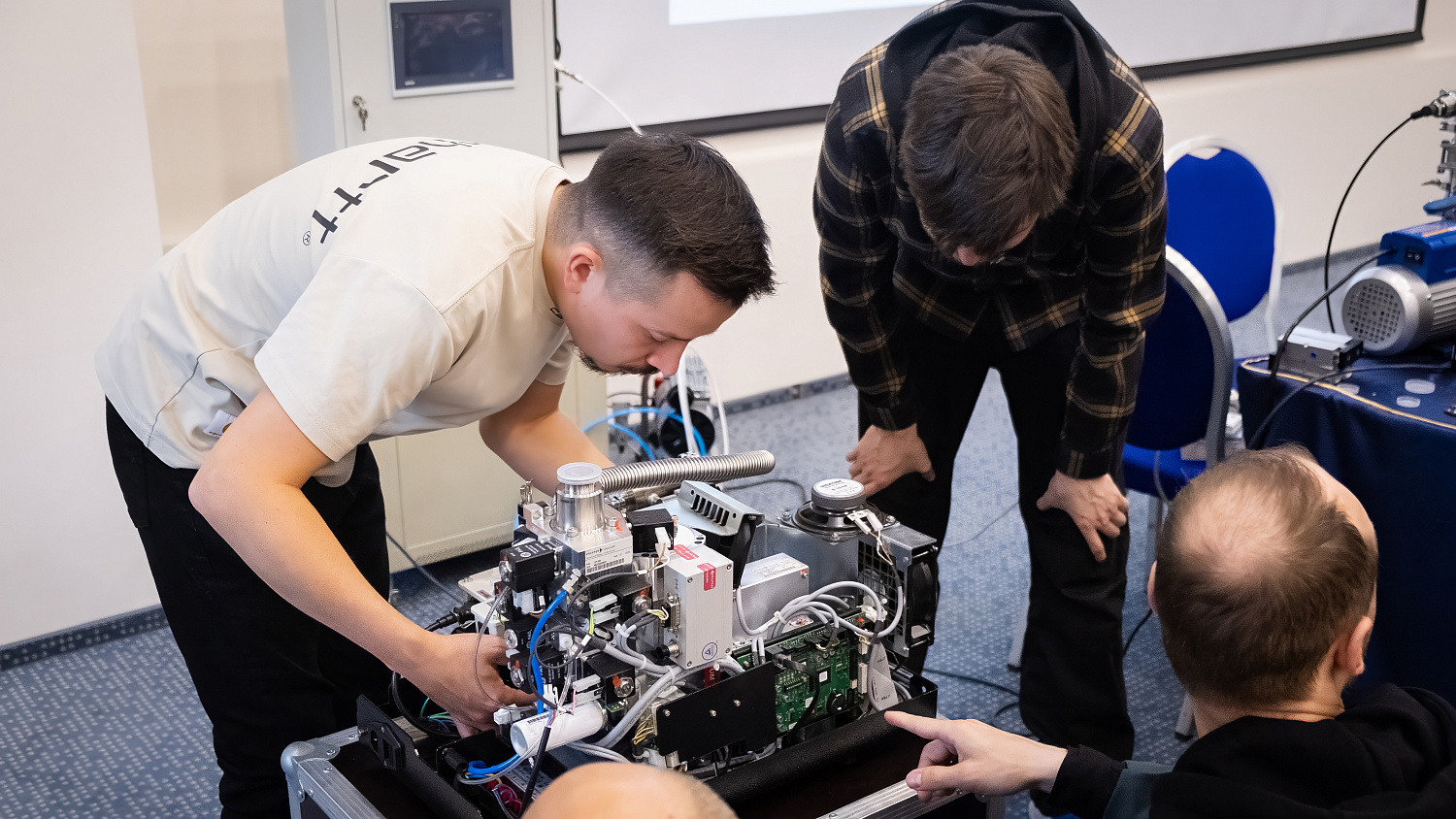

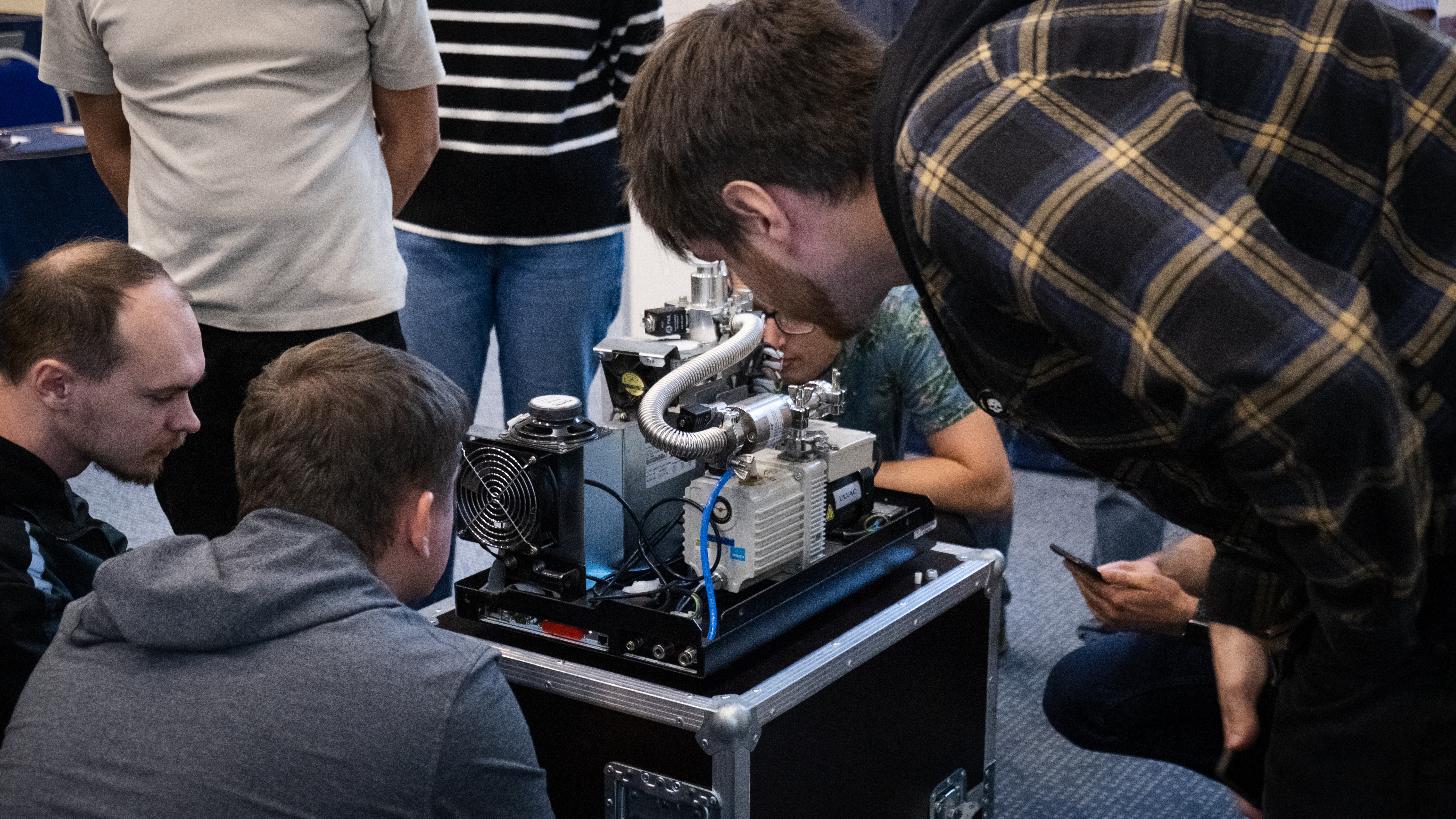

Для внутреннего обучения полезно сочетать чтение с разбором реального изделия: составить схему подключения, определить контролируемые параметры и подготовить форму протокола. Практическая работа с оборудованием дополняет изучение пособия.
Получить пособие и обсудить обучение
Лаборатория контроля герметичности ЛИКЛАБ поможет уточнить наличие печатного издания и организовать обучение специалистов. В запросе укажите количество экземпляров и реквизиты организации; для обучения — задачи предприятия и используемое оборудование.
