Течеискатель масс-спектрометрический гелиевый ZQJ с поверкой

Хит

Гелиевый масс-спектрометрический течеискатель ZQJ — профессиональное средство контроля герметичности с селективной регистрацией ионов He (m/z = 4) и измерением потока утечки в Па·м³/с. Прибор обеспечивает рабочие диапазоны: «вакуумный метод — нормальный» 1×10⁻¹²…1×10⁻¹ Па·м³/с, «вакуумный метод — массивная течь» 1×10⁻⁹…1×10⁻¹ Па·м³/с и щуповой поиск 5×10⁻⁹…1×10⁻² Па·м³/с при времени готовности ≤ 3 мин и отклике < 2 с. Начало вакуумных испытаний допустимо при давлении до 2500 Па, что повышает устойчивость к крупным течам на этапе пуска. Вакуумный тракт включает турбомолекулярную ступень и форвакуум с защитой от обратного потока; контроль давления реализован датчиками Пирани и ионизационным. Эксплуатационные параметры: 220 В, 50 Гц, климат +10…+35 °C, влажность ≤ 80 %; интерфейсы RS-232 и дискретный I/O облегчают интеграцию в АСУ ТП.

Особое внимание уделено метрологии. Прибор поставляется с первичной поверкой, зарегистрированной в АРШИН, что подтверждает соответствие типу СИ, обеспечивает прослеживаемость к государственным эталонам и юридическую значимость протоколов. Как отмечено в «Испытаниях на герметичность», первичная поверка задаёт исходную точку для контроля стабильности и расчёта неопределённости; в протоколе рекомендуется фиксировать условия испытаний, параметры эталонной течи и фоновый уровень He. Для щупового поиска выдерживается скорость сканирования 0,10–0,15 м/мин и зазор ≤ 5 мм, что повышает воспроизводимость локализации дефектов. Доступны безмасляные конфигурации для чистых процессов, обучение персонала и сервисная поддержка на территории РФ.

Подробнее

Описание

Течеискатель масс-спектрометрический гелиевый ZQJ с первичной поверкой

Профессиональное решение для высокочувствительного контроля герметичности изделий, узлов и вакуумных систем. Детектирование основано на селективной регистрации ионов He с отношением m/z = 4 в магнитном поле; измеряемая величина — поток утечки в Па·м³/с. Архитектура прибора обеспечивает устойчивую работу как в вакуумном методе, так и при щуповом поиске на изделиях под избыточным давлением.

Надёжность и стандарты

Течеискатель ZQJ соответствует внутренней СТО и требованиям ГОСТ Р 50.05.01-2018, ISO 20485, ГОСТ 8.417-2002 (определение единицы потока Па·м³/с). По договору поставка выполняется с включением в Государственный реестр средств измерений и сопровождением первичной поверкой (регистрация сведений в системе АРШИН).

Почему первичная поверка — важна

Первичная поверка подтверждает соответствие течеискателя типу СИ и задаёт исходное, юридически значимое метрологическое состояние. Это:

обеспечивает прослеживаемость к государственным эталонам через поверочную схему и сертификаты на эталонную течь;
гарантирует признание результатов контроля в сфере госрегулирования и в системе менеджмента качества заказчика;
задаёт исходную точку для периодических поверок и контроля стабильности (по данным журнала/архива);
снижает риски брака и рекламаций, связанных с некорректной оценкой потока утечки.

К вводу в эксплуатацию рекомендуется оформить комплект документов — свидетельство о поверке, паспорт эталонной течи с неопределённостью, методику измерений (МИ) с описанием условий и бюджета неопределённости (фон He, дрейф нуля, стабильность давления, скорость сканирования и др.).

Вакуумная часть и насосные системы

Высоковакуумная ступень выполнена на базе турбомолекулярного насоса Pfeiffer SplitFlow, что позволяет начинать вакуумные испытания при давлении до 2500 Па (устойчивость к «массивным» течам на пуске). Форвакуумный тракт — ULVAC с магнитной муфтой и клапаном обратного потока, исключающим перенос масла в объект контроля и обеспечивающим низкий фон.

Контроль процесса и защитные функции

Давление контролируется по Пирани (форвакуум) и ионизационному датчику (анализатор). Источник ионов с иридиевыми катодами имеет ресурс 5–7 лет и защищён от перегрева при резком росте давления. Прочный корпус и защитный кофр допускают эксплуатацию в лаборатории и на выезде.

Режимы измерений

Вакуумные режимы: «Нормальный» 1×10⁻¹²…1×10⁻¹ Па·м³/с и «Массивная течь» 1×10⁻⁹…1×10⁻¹ Па·м³/с (авто/ручное переключение точки ввода газа). Щуповой режим для локализации: 5×10⁻⁹…1×10⁻² Па·м³/с. Относительная погрешность в «Нормальном» режиме: ±(0,15 + Q_нпи/Q_изм)·100 %; в «Массивной течи»: ±50 %.

Эксплуатация и интеграция

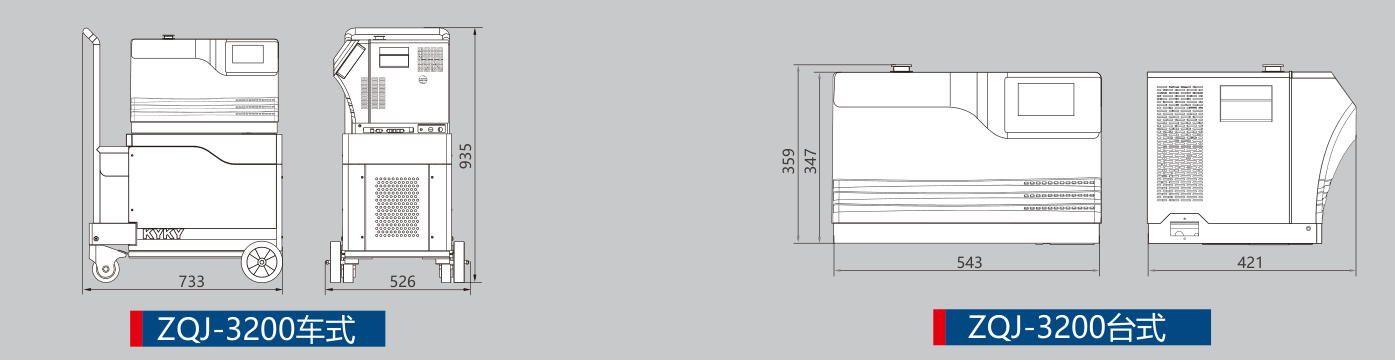

Готовность к работе ≤ 3 мин, время отклика (63 % сигнала) < 2 с. Питание 220 В ± 22, 50 Гц ± 1. Условия: +10…+35 °C, ≤ 80 % RH, 84…106,7 кПа. Габариты корпуса 545×380×430 мм (без тележки). Интерфейсы: RS-232 (D-Sub 9), дискретный I/O (D-Sub 37), архивирование и онлайн-мониторинг потока He. Основной интерфейс — сенсорный экран, допускающий вынос на расстояние до 2 м (магнитное крепление).

Оптимальные конфигурации

Для универсальных задач рекомендована модификация ZQJ-3200 с форвакуумным насосом ULVAC GHD-031B. Для больших объёмов — внешняя форвакуумная станция. Для «чистых» применений доступны безмасляные конфигурации (полное исключение масляной контаминации). Все обозначения приведены без упоминания бренда в индексе.

Практические советы

Перед началом смены: обнуление фона, проверка по эталонной течи, запись условий (T, RH, давление).
Щуповой поиск: скорость 0,10–0,15 м/мин, зазор ≤ 5 мм, движение снизу вверх; избегать продувок He у воздухозабора.
Вакуумный метод: целостность оснастки KF/CF, He 4.6–5.0 по чистоте, учёт дрейфа нуля; при «массовых» течах — соответствующий режим.
Протокол: фиксировать критерии браковки, параметры испытаний, данные эталонной течи (номинал, условия, неопределённость), расчёт бюджета неопределённости.

Метрологические характеристики

Вакуумный вход, «Нормальный»: 1×10⁻¹²…1×10⁻¹ Па·м³/с
Вакуумный вход, «Массивная течь»: 1×10⁻⁹…1×10⁻¹ Па·м³/с
Щуповой метод: 5×10⁻⁹…1×10⁻² Па·м³/с
Минимальный достоверный поток (вакуум): ≤ 5×10⁻¹³ Па·м³/с
Погрешность («Нормальный»): ±(0,15 + Q_нпи/Q_изм)·100 %

Примечание. Единица потока Па·м³/с образована из уравнения состояния идеального газа (ГОСТ 8.417-2002, п. 5.2.1). Здесь Q_нпи — нижний предел измерений, Q_изм — измеренный поток.

Эксплуатационные характеристики

Максимальное давление начала вакуумных испытаний: ≥ 2500 Па
Время отклика (63 %): < 2 с • Готовность: ≤ 3 мин
Совместимые газы: He-4, He-3, H₂ (с учётом селективности и безопасности)
Датчики: Пирани, ионизационный; функции прочистки/дегазации, защита от «отравления» He
Наработка на отказ: ≥ 15 000 ч • Срок службы: ~ 12 лет

Обучение и сервис

Ликлаб проводит обучение по вакуумной технике и течеисканию; при покупке течеискателя обучение одного сотрудника — безвозмездно. Сервисная поддержка и ЗИП доступны на территории РФ. Срок изготовления и поставки: 1,5–2 месяца.

Характеристики

Хит продаж

Хит

Услуги

Контроль герметичности течеискателем

Лаборатория неразрушающего контроля специализируется на организации процесса контроля герметичности изделий с использованием проникающих веществ, таких как гелий. Лаборатория проводит контроль различных объектов на всех стадиях их жизненного цикла, включая изготовление, строительство, монтаж, ремонт, реконструкцию, эксплуатацию и техническую диагностику.

Специалисты лаборатории выполняют следующие операции в рамках проведения течеискания:

Подготовка объекта к испытаниям и настройка оборудования для проведения неразрушающего контроля;
Поиск утечек и определение зон, где могут присутствовать дефекты;
Настройка и периодическое обслуживание течеискателей и аналитического оборудования;
Разработка методик и технологий контроля, а также документирование результатов в соответствии с требованиями нормативной документации.

Поиск утечек в трубах под землей

Выявление скрытых утечек в подземных трубопроводах с использованием гелиевых течеискателей. Обнаружение утечек в подземных трубопроводах — одна из сложнейших задач в сфере эксплуатации инженерных сетей. Использование гелиевых течеискателей является одним из наиболее эффективных и точных методов для решения этой проблемы. Гелий как индикаторный газ обладает уникальными свойствами: он не вступает в реакцию с другими веществами, обладает высокой проникающей способностью и легко обнаруживается даже в самых малых концентрациях.

Метод функционирует по следующему принципу:

Инъекция гелия: В подземный трубопровод вводится небольшое количество гелия. Газ равномерно распределяется по всей системе, заполняя как внутреннее пространство трубы, так и возможные утечки.
Поиск утечек: Специалисты с помощью высокочувствительного оборудования сканируют поверхность над трубопроводом. Гелий, выходящий через утечки, поднимается на поверхность и фиксируется детекторами, что позволяет точно определить место повреждения.
Локализация утечек: Благодаря высокой точности оборудования, утечки обнаруживаются с минимальной погрешностью. Это позволяет сократить объем земляных работ, необходимых для ремонта.

Криогенные испытания на герметичность

Специалисты компании ООО Лаборатория «Ликлаб» проводят испытания на герметичность изделия способом щупа с применением масс-спектрометрического течеискателя на территории заказчика с выдачей заключения аттестованной по требованиям Ростехнадзора лаборатории: Арматура трубопроводная криогенная ГОСТ 34294-2017.

Изделие охлаждается до минус 120 градусов и оно должно обеспечивать необходимую герметичность при рабочем давлении.

Подаются высокие давления проверки гелием, 160 и 100 атмосфер для двух разных моделей кранов. Проверяется истечение гелия по штоку и по крышке крана методом щупа.
Сначала проверка производится портативным прибором, который позволяет выявить крупные течи, а потом производится точная проверка масс-спектрометрическим течеискателем.

Удобство комбинации двух приборов состоит в том, что мы при обнаружении большой течи не можем ее точно локализовать масс-спектрометрическим течеискателем. Прибор зашкаливает и уходит защиту. Для этого очень удобно использовать портативные легкие в использовании и обслуживании приборы, которыми мы локализуем точное место течи и находим ее.

Манометрический метод контроля

Проведение контроля манометрическим методом включает измерение изменения давления в объекте контроля, вызванного утечками пробного газа через возможные сквозные дефекты в течение определенного времени. В процессе этого метода оценивается общее количество проникающего пробного газа через все обнаруженные утечки в объекте контроля. Для осуществления манометрического контроля объект контроля наполняют воздухом или другим пробным газом с предписанным проектной документацией давлением и выдерживают на этом давлении в течение установленного времени.
