Лаборатория LEAKLAB является официальным сервисным центром по обслуживанию гелиевых масс-спектрометрических течеискателей KYKY Technologies на территории Российской Федерации и одновременно выступает каналом поставок приборов и оригинальных запасных частей. Поддержка включает подбор и поставку оборудования, регламентное обслуживание, ремонт, подготовку к метрологической поверке, ввод в эксплуатацию и сопровождение в составе производственных линий.

Работы выполняются аттестованными специалистами с применением оригинальных комплектующих и в соответствии с требованиями действующих нормативных документов по контролю герметичности и метрологии. Обеспечивается диагностирование и восстановление параметров ключевых подсистем: масс-спектрометрического анализатора с ионным источником и детекторным трактом; вакуумного тракта с высоковакуумным и форвакуумным насосами; блоков клапанов и систем дозирования; узлов, обеспечивающих работу в вакуумном и щуповом режимах. Практикуется очистка и дефектовка вакуумных магистралей, проверка герметичности соединений, замена изнашиваемых уплотнений, настройка вакуумных датчиков по эталонным средствам измерений, контроль фоновой чувствительности и отношения сигнал/шум на стандартной течи.

Форматы обслуживания и логистика

Сервис выполняется на площадке лаборатории в Санкт-Петербурге либо на территории заказчика. Выездные работы целесообразны при интеграции течеискателя в автоматизированный цикл испытаний, где демонтаж затруднён. Наличие складского запаса критически важных узлов и прямого канала поставок от производителя позволяет сокращать сроки ремонта и снижать простой оборудования.

По завершении каждого вмешательства предоставляется комплект документации: акт выполненных работ с перечнем заменённых позиций; протокол функциональных испытаний чувствительности и скорости отклика; рекомендации по дальнейшей эксплуатации; график последующего технического обслуживания с отметками для производственного журнала.

Регламентное обслуживание и подготовка к поверке

Периодическое обслуживание охватывает замену масла в форвакуумных насосах; очистку и замену воздушных и масляных фильтров; замену уплотнительных элементов в контрольных узлах; проверку герметичности внутренних магистралей; калибровку чувствительности по эталонной течи; тестирование в вакуумном и щуповом режимах; настройку и обновление встроенного программного обеспечения. Отдельным комплексом выполняется подготовка к ежегодной метрологической поверке: добивается стабильный нулевой уровень и воспроизводимая откликная характеристика; устраняются микроподтечки; проверяется и при необходимости корректируется работа ионного источника и электрометрического тракта; в память прибора заносятся сведения об эталонной течи с указанием серийного номера и номинала; проводится контрольное измерение на внешних течах.

Модернизация и автоматизация

В рамках проектов модернизации обновляются узлы вакуумной части, оптимизируются трассы газораспределения, внедряются модули автоматизации процессов откачки и регистрации результатов. При необходимости реализуется интеграция течеискателя в систему управления заказчика с выводом параметров на SCADA и формированием отчётности по критериям приёмки.

Аренда и обучение персонала

Для непрерывности производственного контроля предоставляется аренда течеискателей либо временная замена на период ремонта основного прибора. Проводится обучение персонала методам течеискания с отработкой процедур настройки, калибровки на эталонной течи и интерпретации результатов в вакуумном и щуповом режимах.

Требования и стандарты

Работы выполняются с соблюдением методических требований по контролю герметичности и поверке средств измерений. При разработке программ обслуживания учитываются положения ГОСТ Р 50.05.01-2018 и соответствующих международных требований по методам течеискания и метрологическому обеспечению. Применение оригинальных запасных частей и соблюдение технологических карт производителя подтверждается сопроводительной документацией.

Как запросить сервис

Для получения коммерческого предложения либо согласования работ направьте письмо на адрес mail@leaklab.ru. В обращении укажите модель и серийный номер течеискателя; описание симптоматики неисправности или требуемый состав работ; желаемые сроки; ограничения по времени простоя оборудования; контактные данные ответственного специалиста.

Дополнительная информация по наличию оригинальных запасных частей, срокам поставки и возможности выездного сервиса предоставляется по запросу. При необходимости организуется первичная техническая консультация и предварительная диагностика.

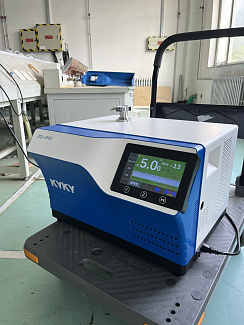

Гелиевые масс-спектрометрические течеискатели KYKY

Лаборатория LEAKLAB поставляет и обслуживает следующие модели: ZQJ-2000, ZQJ-3200, ZQJ-3200G, ZQJ-3300, ZQJ-3301, ZQJ-3700, ZQJ-3701.

Турбомолекулярные насосы KYKY

Модели серии FF/F: FF40/25E, FF63/80E, FF63/80HVE, FF100/110E, FF100/150E, FF100/300E, FF160/500G, FF160/620E, FF160/620N, FF160/700E, FF160/700FE, FF160/700N, FF200/1200E, FF200/1200G, FF200/1200N, FF200/1300E, FF200/1300N, FF200/1300FE, F250/1500E, F250/1500N, FF250/1600G, FF250/2000E, FF250/2000N, F400/3500BE, F400/5000E.

Модели серии CXF (магнитная подвеска): CXF200/1401E, CXF250/2301E, CXF320/3001E, CXF200/1402E, CXF250/2302E, CXF320/3002, CXF200/1401SE, CXF250/2301SE, CXF320/3001SE, CXF200/1401CE, CXF250/2301CE, CXF320/3001CE, CXF1401CV, CXF2301CV, CXF3001CV, CXF200/1401CSE, CXF250/2301CSE, CXF200/1401CVSE.

Турбовакуумные станции KYKY

Модели: FJ-80E (варианты с масляным GHD-031B и сухим SVF-E1-20 форвакуумными насосами), FJ-110E, FJ-150E, FJ-300E (старое исполнение RV4; новое исполнение RV4; новое исполнение WXP-3A), FJ-620E, FJ-620F, FJ-700E (в том числе вариант со сухим форвакуумным насосом), FJ-700F.

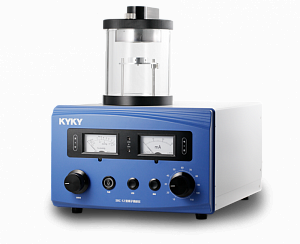

Вакуумные установки нанесения покрытий

Модели: SBC-12, SBC-2.

Вакуумные манометры (индикаторы) KYKY

Модели: ZDZ-52T/0B7, ZDZ-52T/0B7D, ZDR-27/0B6, ZDR-12/0B6, ZDL-14/0B6, ZDF-11B5, ZDF-11B7, ZDF-52B5, ZDF-71B5, ZDF-81B5, ZDF-41B5, ZDF-62B5.

Преобразователи (датчики) вакуума KYKY

Модели: KYM-240, KYF-181, KYP-101, KYF-2YZ, ZJ-2Y.

Контроллеры вакуумных датчиков KYKY

Модели: KGC-101, KGC-103.

Шиберные клапаны (Gate Valve) KYKY

UHV ручные: CC-35B, CC-50B, CC-63B, CC-80A, CC-100A, CC-150A, CC-200A, CC-250A, CC-320B, CC-400B.

UHV пневматические: CCQ-35B, CCQ-50B, CCQ-63B, CCQ-80A, CCQ-100A, CCQ-150A, CCQ-200A, CCQ-250A, CCQ-320B, CCQ-400B.

UHV электрические: CCD-35B, CCD-50B, CCD-63B, CCD-80A, CCD-100A, CCD-150A, CCD-200A, CCD-250A, CCD-320B, CCD-400B.

HV пневматические: GCQ-100A, GCQ-150A, GCQ-200A, GCQ-250A, GCQ-320B, GCQ-350B, GCQ-400B, GCQ-500B, GCQ-550B, GCQ-630B.

Регулировочные шиберные: CCD-100ZM, CCD-150ZM, CCD-200ZM, CCD-250ZM.

Регулировочные дисковые (butterfly): GID-25M (KF40), GID-25ZM (KF25), GID-40ZM (KF40), GID-50ZM (KF50), GID-63Z (ISO-F).

Угловые вакуумные клапаны KYKY

UHV ручные (CF): CD-JB16, CD-JB25, CD-JB35, CD-JB50.

UHV ручные (KF): CD-JB16, CD-JB25, CD-JB40, CD-JB50.

UHV пневматические (CF): CDQ-JB16, CDQ-JB25, CDQ-JB35, CDQ-JB50.

UHV пневматические (KF/CF/ISO-F/ISO-K): CDQ-JB16, CDQ-JB25, CDQ-JB40, CDQ-JB50, CDQ-JB63, CDQ-JB80, CDQ-JB100, CDQ-JB150, CDQ-JB200, CDQ-JB250, CDQ-JB320, CDQ-JB400.

HV ручные (KF): GD-JB16, GD-JB25, GD-JB40, GD-JB50.

HV ручные (CF): GD-JB16, GD-JB25, GD-JB35, GD-JB50.

HV пневматические (CF): GDQ-JB16, GDQ-JB25, GDQ-JB35, GDQ-JB50.

HV пневматические (KF/ISO-F): GDQ-JB16, GDQ-JB25, GDQ-JB40, GDQ-JB50, GDQ-JB63, GDQ-JB80, GDQ-JB100, GDQ-JB150, GDQ-J200, GDQ-J250, GDQ-JB320, GDQ-JB400.

Форвакуумные пластинчато-роторные насосы KYKY

Модели: RV 2, RV 4, RV 6, RV 8, RV 14, RV 18, RV 24.

Примечание

Исполнения по фланцевым стандартам (CF, ISO-F, ISO-K, KF), типам привода (ручной, пневматический, электрический), вариантам охлаждения и применяемым материалам уплотнений уточняются при заказе. Лаборатория LEAKLAB обеспечивает поставку, ввод в эксплуатацию, регламентное обслуживание и ремонт указанных изделий KYKY на территории Российской Федерации.

Официальным партнёром KYKY по поставкам и сервису в России выступает лаборатория LEAKLAB. Предоставляется полный цикл услуг: подбор и поставка, ввод в эксплуатацию, регламентное обслуживание, ремонт, подготовка к поверке, модернизация узлов вакуумной части и интеграция в автоматизированные системы управления. Работы выполняются аттестованными специалистами с применением оригинальных комплектующих и соблюдением действующих российских и международных требований к методам течеискания и вакуумным испытаниям.
