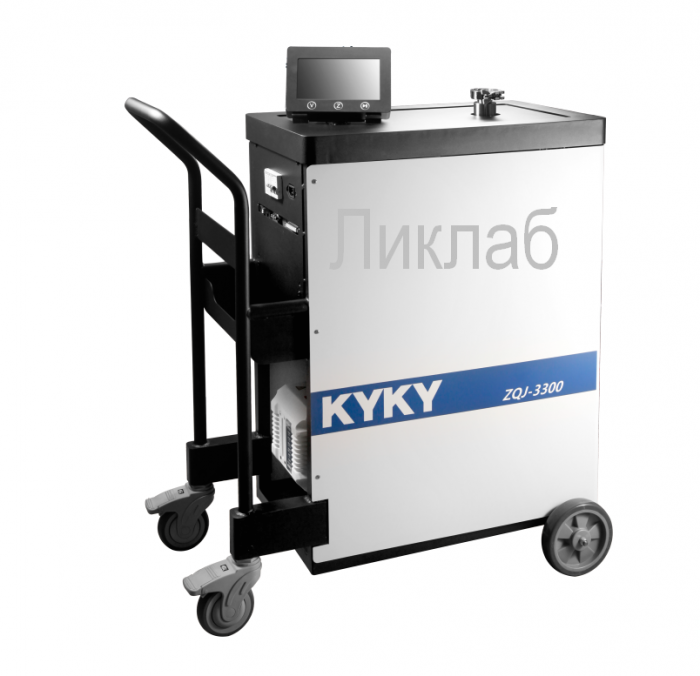

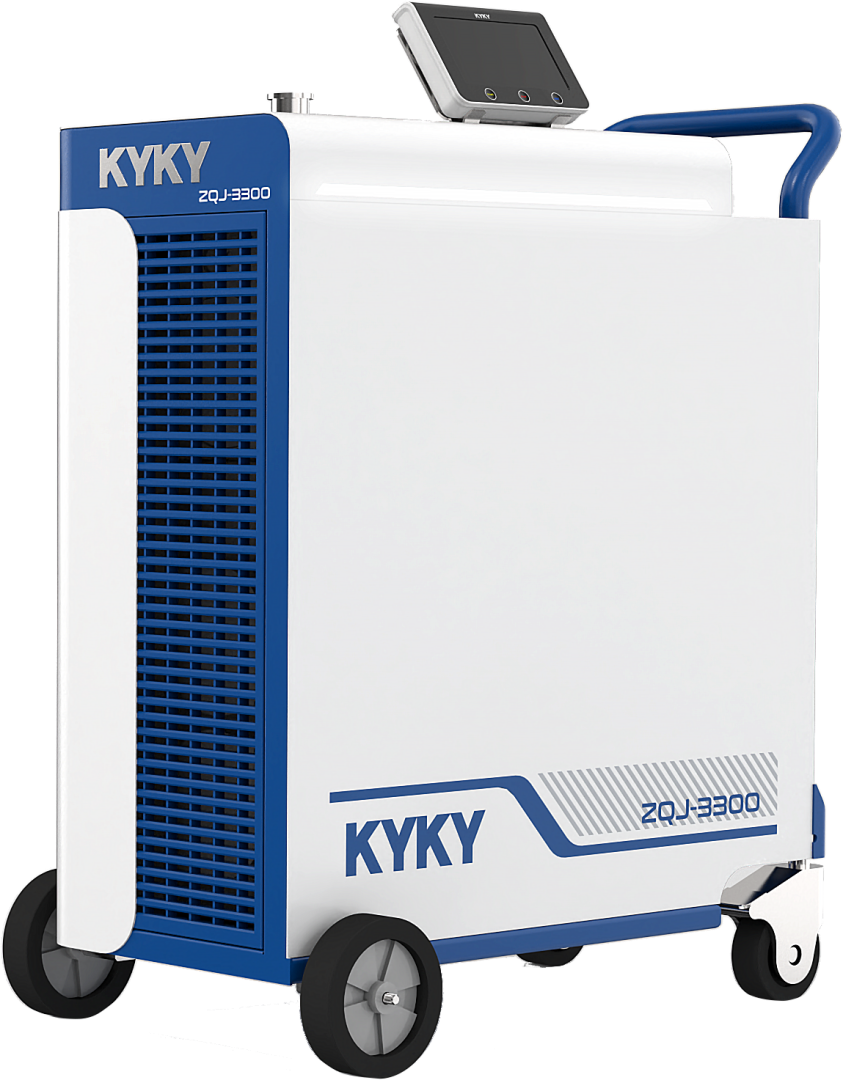

ZQJ-Leaklab-3300: напольный гелиевый течеискатель, вакуумный и щуповый методы. Минимальный обнаруживаемый поток в вакууме 5 × 10⁻¹³ Па·м³/с; давление на входе 2200 Па ±10 %. Насос: масляный пластинчато-роторный, 4 л/с. Размеры 872 × 490 × 1032 мм, масса 140 кг.
Характеристики актуализированы 24.09.2026 по руководству ZQJ-Leaklab-3300 от 24.06.2026 и сравнительной таблице исполнений. Для 3301 отличия комплектации приведены по отдельной колонке таблицы.
Назначение и методы контроля
Прибор предназначен для обнаружения и локализации негерметичности по потоку гелия. В вакуумном методе изделие подключают к входу и откачивают; гелий подают снаружи к проверяемым соединениям. Газ, прошедший через дефект, регистрирует масс-спектрометрический анализатор. В щуповом методе выходящий из изделия гелий отбирают щупом. Давление испытания, состав пробного газа и критерий браковки задаёт методика контроля конкретного изделия.
Технические характеристики

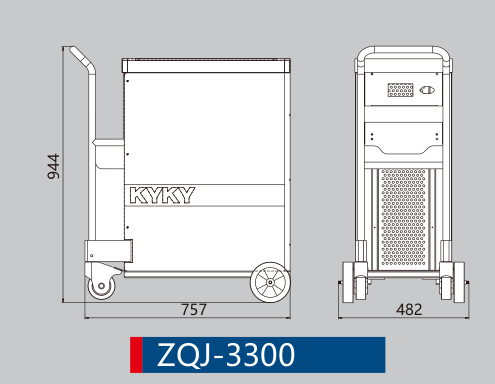

| Параметр | Значение |
|---|---|
| Модель | ZQJ-Leaklab-3300 |
| Размеры Д × Ш × В | 872 × 490 × 1032 мм |
| Масса | 140 кг |
| Форвакуумный насос | Масляный пластинчато-роторный, 4 л/с |
| Методы контроля | Вакуумный VAC и щуповый SNIF |
| Пробный газ | Гелий ⁴He |
| Минимальный обнаруживаемый поток, VAC | 5 × 10⁻¹³ Па·м³/с |
| Максимальный обнаруживаемый поток, VAC | 1 × 10⁻² Па·м³/с |
| Индикация Gross Leak | От 10⁻² до 10⁻⁷ Па·м³/с |
| Индикация Normal | От 10⁻⁷ до 10⁻¹⁰ Па·м³/с |
| Индикация High Sensitivity | От 10⁻¹⁰ до 10⁻¹³ Па·м³/с |
| Отклик VAC | Не более 1 с |
| Минимальный обнаруживаемый поток, SNIF | 5 × 10⁻⁸ Па·м³/с |
| Максимальный обнаруживаемый поток, SNIF | 1 × 10⁻² Па·м³/с |
| Диапазон индикации SNIF | От 10⁻⁸ до 10⁻² Па·м³/с |
| Отклик SNIF | Не более 3 с при линии щупа 3 м |
| Максимальное давление на входе | 2200 Па ±10 % |
| Время запуска ТМН | Менее 3 минут |
| Нити накала | 2 иридиевые нити с покрытием из оксида иттрия |
| Единицы индикации | Па·м³/с; мбар·л/с; Торр·л/с; атм·см³/с; sccm; sccs; мТорр·л/с |
| Входной патрубок / выхлоп | KF25 / KF25 |
| Максимальное давление на патрубке напуска | 1,1 × 10⁵ Па |
| Турбомолекулярный насос | SplitFlow80; быстрота действия по N₂ — 60 л/с |
| I/O | DB37-M |
| RS485 / RS232 | DB9-F / DB9-F |
| Питание | 220 В переменного тока ±10 %, 50 Гц |
| Номинальная мощность | 2000 Вт |
| Степень защиты / категория перенапряжения | IP30 / II |
| Рабочая температура | От +5 до +45 °C |
| Температура хранения | От −10 до +55 °C |
| Относительная влажность | Менее 80 % |
| Размещение | В помещении, высота менее 2000 м |
| Шум | Менее 70 дБ |
Диапазоны Gross Leak, Normal и High Sensitivity воспроизведены как диапазоны индикации из руководства. Значение 10⁻¹³ на шкале не заменяет минимальный обнаруживаемый поток 5 × 10⁻¹³ Па·м³/с. Быстрота 60 л/с относится к ТМН по азоту, а не к эффективной откачке гелия на входе.
Подготовка к работе и калибровка
Проверьте защитное заземление, чистоту входного соединения и свободный отвод выхлопа. Руководство 3300 требует не менее 20 минут прогрева перед точными измерениями и калибровкой. Запуск ТМН менее чем за 3 минуты не означает завершение метрологического прогрева. Калибровку выполняют по фактическому значению встроенной или внешней калиброванной течи; перед измерением проверяют фон и устойчивость отклика.
Интеграция в испытательный стенд
В руководстве 3300 описаны дискретные сигналы I/O и команды ASCII через RS232/RS485: 19200 бит/с, 8 бит данных, 1 стоп-бит, без чётности. Одновременное управление по RS232 и RS485 не допускается. Распиновку и поддерживаемые команды сверяют с документацией конкретного исполнения.
Метрологический статус
Описание типа № 89824-23 относится к ZQJ-Vactron и перечисленным в нём исполнениям 3200. Эта запись сама по себе не подтверждает утверждение типа ZQJ-Leaklab-3300 или 3301. Для нового исполнения метрологические характеристики и документы определяются в рамках отдельной процедуры.
Документация
Руководство ZQJ-Leaklab-3300: веб-версия, PDF и DOCX
Сравнительная таблица ZQJ-3300 / 3301 / 3302
Описание типа ZQJ-Vactron № 89824-23 · Карточка ZQJ-Vactron-3200
Комплектация и подбор прибора
При запросе укажите объём изделия, метод контроля, допустимый поток утечки, требуемую длительность цикла, требования к чистоте и подключению к стенду. Комплект принадлежностей, наличие щупа, калиброванной течи и условия поставки согласуют в спецификации.
