В лаборатории работают специалисты высокого уровня, обладающие значительным опытом и квалификацией в области неразрушающего контроля.

Мы осуществляем услуги контроля герметичности и поиска утечек по следующим нормативным документам:

- ГОСТ Р 50.05.11-2018 "Система оценки соответствия в области использования атомной энергии. Персонал, выполняющий неразрушающий и разрушающий контроль металла. Требования и порядок подтверждения компетентности"

- ГОСТ Р 50.05.01-2018 "Унифицированные методики. Контроль герметичности газовыми и жидкостными методами"

- ГОСТ 28517-90 "Контроль неразрушающий. Масс-спектрометрический метод течеискания. Общие требования"

- ГОСТ Р 51780-2001 "Контроль неразрушающий. Методы и средства испытаний на герметичность. Порядок и критерии выбора"

- ГОСТ Р 59286-2020 "Контроль неразрушающий течеискание"

- ПНАЭ Г-7-019-89 "Правила и нормы в атомной энергетике контроль герметичности. Газовые и жидкостные методы"

- ГОСТ 9544-93 "Арматура трубопроводная запорная. Нормы герметичности затворов"

- ГОСТ Р 51827 "Тара. Методы испытаний на герметичность и гидравлическое давление"

- ГОСТ 24054-80 "Изделия машиностроения и приборостроения. Методы испытаний на герметичность. Общие требования" и другим нормативным актам.

Лаборатория занимается неразрушающим контролем различных объектов, в частности оборудования, используемого на взрывопожароопасных и химически опасных производствах. Основные объекты контроля включают:

1. Оборудование химических, нефтехимических и нефтеперерабатывающих производств:

   • Работающее под давлением до 16 МПа.
   • Работающее под давлением свыше 16 МПа.
   • Работающее под вакуумом.

2. Резервуары и хранилища:

   • Резервуары для хранения взрывопожароопасных и токсичных веществ.
   • Изотермические хранилища.
   • Криогенное оборудование.

3. Специфическое оборудование:

   • Оборудование аммиачных холодильных установок.
   • Печи, котлы высокого давления, энерготехнологические котлы и котлы-утилизаторы.
   • Компрессорное и насосное оборудование.
   • Центрифуги и сепараторы.

4. Транспортные и технологические емкости:

   • Цистерны, контейнеры (бочки), баллоны для взрывопожароопасных и токсичных веществ.
   • Технологические трубопроводы, а также трубопроводы для пара и горячей воды.

Для обеспечения безопасности и надежности этих объектов лаборатория применяет методы неразрушающего контроля, такие как контроль проникающими веществами (течеискание и ПВТ), позволяющие эффективно выявлять дефекты и утечки без необходимости разборки оборудования.

Сведения об Оснащенности Средствами Неразрушающего Контроля

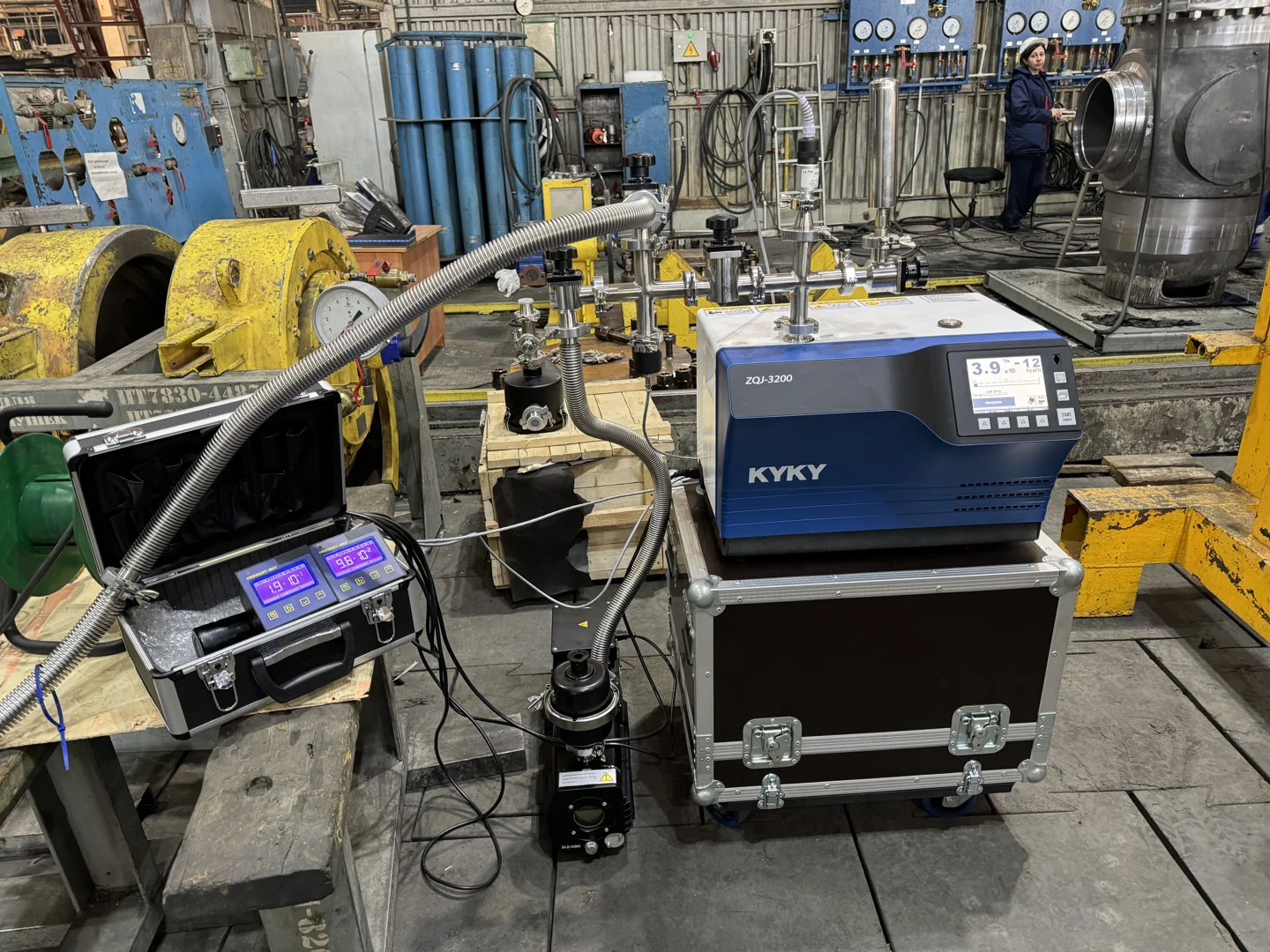

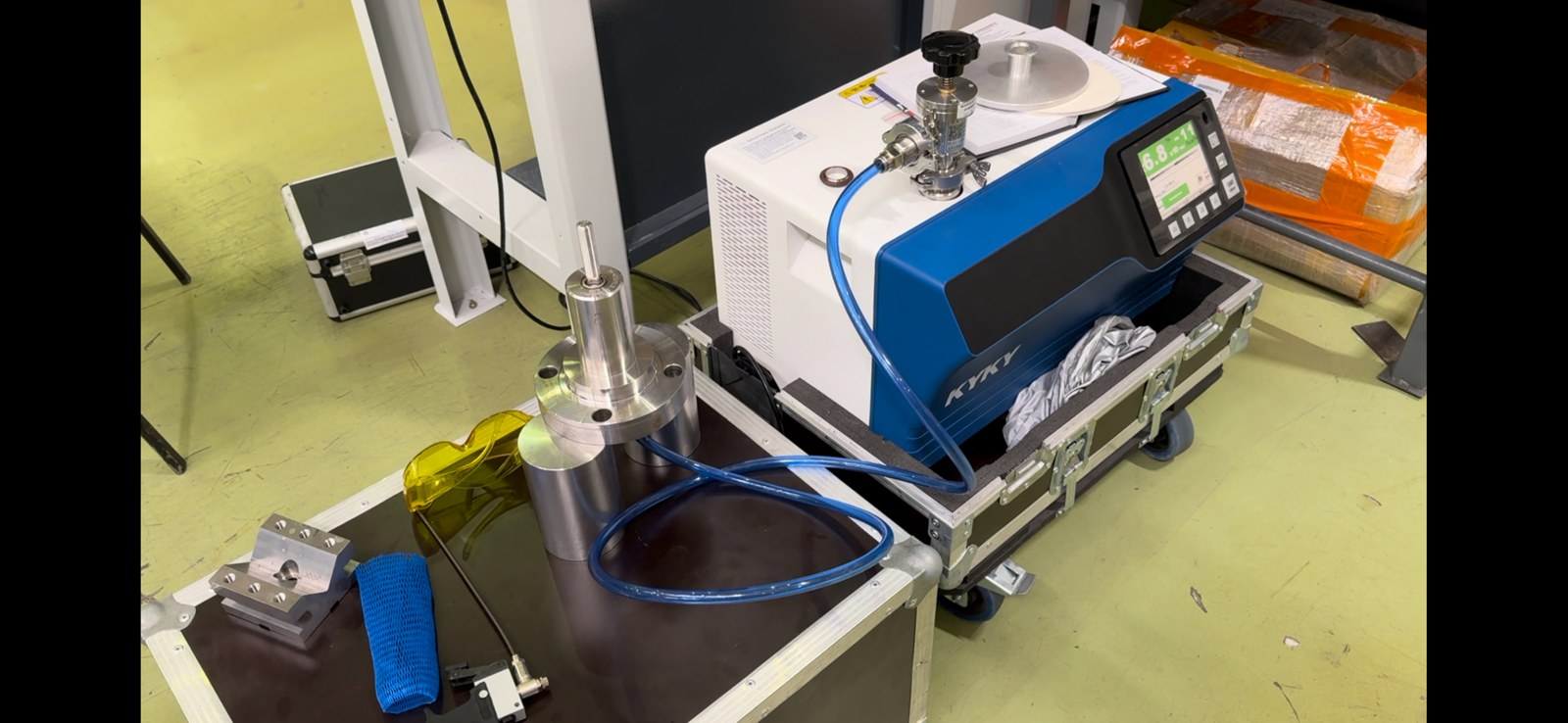

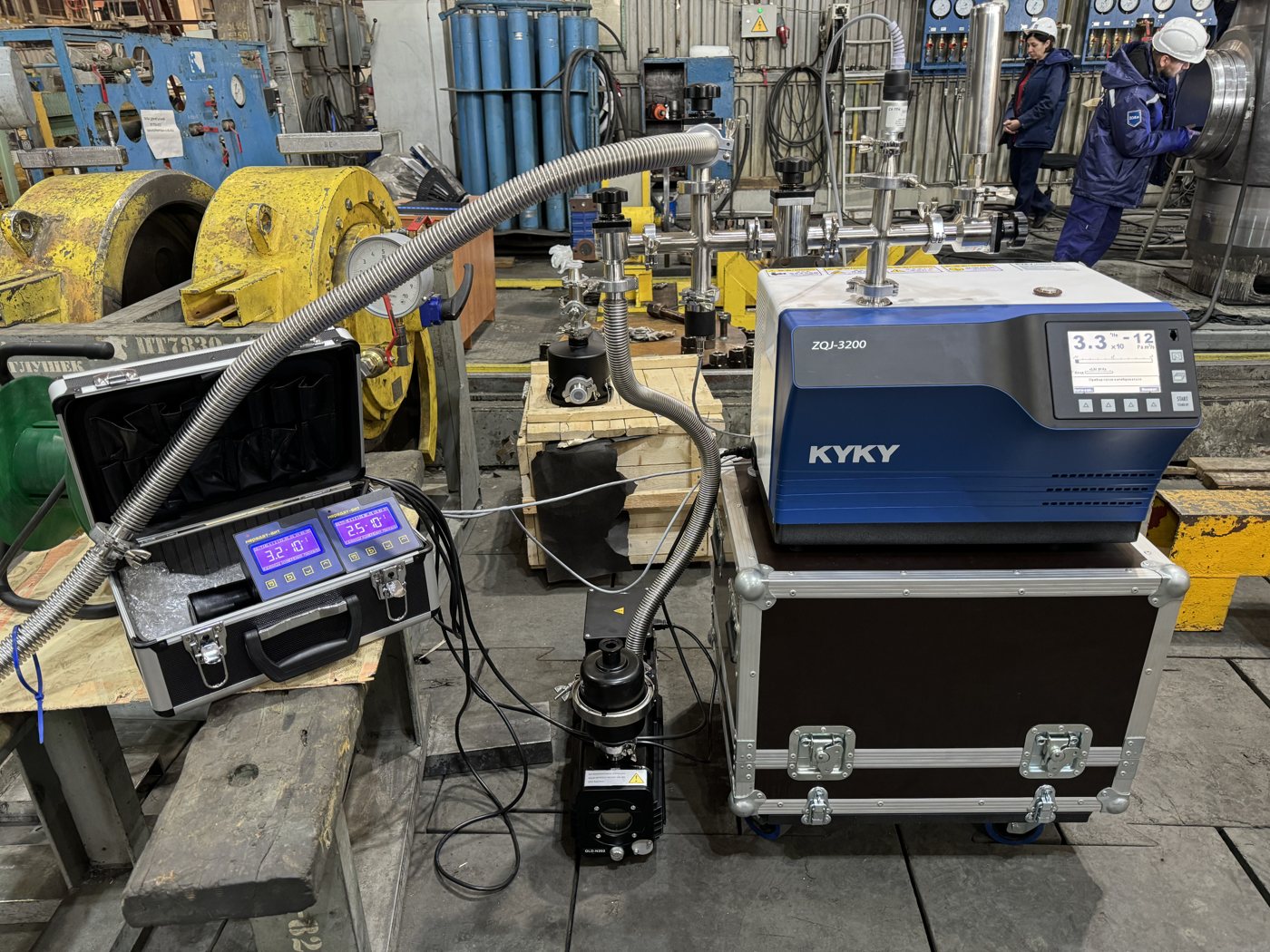

1. Течеискатель масс-спектрометрический гелиевый ZQJ

   • Назначение: Контроль герметичности, локализация и измерение потока течей.
   • Изготовитель, год выпуска: Зав.№ ВС09013074, 2023 год.
   • Технические характеристики: Пороговая чувствительность 5∙10^-13 Па∙м³/с, погрешность 15%.
   • Поверка: Проведена, документ имеется.

2. VSM79DL Комбинированный вакуумный датчик Пирани/высоковакуумный датчик с холодным катодом с дисплеем на фланце CF40

   • Назначение: Испытания на герметичность по изменению давления, измерение давления в вакууме.
   • Изготовитель, год выпуска: Thyracont, Германия, 2021 год.
   • Технические характеристики: Выходной сигнал 0-10 В логарифмический и цифровой интерфейс RS485, 1000-5e-9 мбар.
   • Поверка: Проведена, документ имеется.

3. Вакуумметр Пирани Лейбольд THERMOVAC TTR 911

   • Назначение: Измерение давления до 0.4 Па.
   • Изготовитель, год выпуска: Лейбольд, Германия, 2021 год.
   • Технические характеристики: Диапазон рабочих давлений 5 х 10^-5 – 1000 мбар.
   • Поверка: Проведена, документ имеется.

4. Рамка вакуумная

   • Назначение: Испытания сварных швов на герметичность с визуализацией течи.
   • Технические характеристики: Перекрытие шва 60x15 мм.

   • Техническое состояние: Исправен.

Сведения об Эталонах, Стандартных и Контрольных Образцах

1. Мера потока (течь гелиевая) Гелит 2

   • Назначение: Поверенная гелиевая течь для калибровки гелиевого течеискателя перед проведением ПВТ.
   • Зав.№ и год выпуска: 360, 2023 год.

   • Поверка: Дата поверки - 20.06.2023, срок действия - до 19.06.2025.

2. Мера потока (течь гелиевая) Гелит 2

   • Назначение: Поверенная гелиевая течь для калибровки гелиевого течеискателя перед проведением ПВТ.
   • Зав.№ и год выпуска: 365, 2023 год.

   • Поверка: Дата поверки - 15.09.2023, срок действия - до 15.09.2025.

Перечень нормативных и методических документов, используемых в лаборатории для проведения контроля герметичности и других видов неразрушающего контроля:

1  Методические рекомендации о порядке проведения контроля герметичности технических устройств и сооружений  СДОС-07-2012  НТЦ «Промышленная безопасность»  Москва, 2012  –
2  Методические указания по расчетному определению норм герметичности сосудов и аппаратов  РД 26.260.011-99  ОАО "ВНИИПТхимнефтеаппаратуры"  Волгоград, 2000  –
3  Контроль неразрушающий. Масс-спектрометрический метод течеискания. Общие требования  ГОСТ 28517-90  ФГУП «Стандартинформ»  Москва, 2005  Введен в 1991
4  Унифицированная методика контроля основных материалов, сварных соединений и наплавки оборудования и трубопроводов  ПНАЭ Г-7-019-89  Госкомитет СССР по надзору за безопасностью  Москва, 1990  Введен в 01.07.1990
5  Методы и средства испытаний на герметичность  ГОСТ Р 51780-2001    01.07.91  до 01.07.96
6  Изделия машиностроения и приборостроения. Методы испытаний на герметичность. Общие требования  ГОСТ 24054-80  Госкомитет СССР по стандартам  Москва, 1981  1981
7  Федеральные нормы и правила в области промышленной безопасности «общие правила взрывобезопасности»  –  ЗАО НТЦ ПБ  Москва, 2013  2013
8  ТР ТС 032/2013 О безопасности оборудования, работающего под избыточным давлением  ТР ТС 032/2013  Евразийская экономическая комиссия  2013  2014
9  ТР ТС 010/2011 О безопасности машин и оборудования  ТР ТС 010/2011
10  Правила безопасности систем газораспределения и газопотребления  ПБ 12-529-03  ОАО НТЦ "Промышленная безопасность"  2003
11  Методические указания по проведению диагностирования сосудов и аппаратов  РД 03-421-01  ОАО НТЦ "Промышленная безопасность"  2010
12  Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды  ПБ 10-573-03  ГУП"НТЦ по безопасности Госгортехнадзора России"  2003
13  Правила безопасности для объектов, использующих сжиженные углеводородные газы  ПБ 12-609-03  ФГУП"НТЦ по безопасности Госгортехнадзора России"  2003
14  Свод правил по проектированию и строительству газораспределительных систем  СП 42-101-2003  Госстрой РФ  2003
15  Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных  ПБ 03-584-03  Москва, ООО "НТЦ "ПБ"  2010
16  Правила устройства и безопасной эксплуатации сосудов, работающих под давлением  ПБ 03-576-03  ФГУП"НТЦ по безопасности Госгортехнадзора России"  2003
17  Методические указания по обследованию дымовых и вентиляционных промышленных труб  РД 03-610-03  ОАО НТЦ "Промышленная безопасность"  2010
18  Правила безопасности для газоперерабатывающих заводов и производств  ПБ 08-622-03  ФГУП"НТЦ по безопасности Госгортехнадзора России"  2003
19  Правила безопасности при разведке и разработке нефтяных и газовых месторождений на континентальном шельфе  ПБ 08-623-03  ГУП"НТЦ по безопасности Госгортехнадзора России"  2003
20  Правила безопасности в нефтяной и газовой промышленности  ПБ 08-624-03  ГУП"НТЦ по безопасности Госгортехнадзора России"  2003
21  Требования безопасности к буровому оборудованию для нефтяной и газовой промышленности  РД 08-272-99  ЗАО "НТЦ ПБ"  Москва, 2008
22  Инструкция по техническому диагностированию передвижных установок для ремонта скважин  РД 08-195-98  Госгортехнадзор России, Ассоциация буровых подрядчиков  1998
23  Инструкция о порядке ликвидации, консервации скважин и оборудования их устьев и стволов  РД 08-492-02  ЗАО "НТЦ ПБ"  Москва, 2008
24  Правила технической эксплуатации магистральных нефтепродуктопроводов  РД 153-39.4-041-99  Институт проблем транспорта энергоресурсов (ИПТЭР)  1999
25  Правила капитального ремонта магистральных нефтепродуктопроводов на переходах через водные преграды  РД 153-39.4-075-01  Минэнерго России, ОАО "АК "Транснефтепродукт" ИПТЭР  2001
26  Неразрушающий контроль сварных соединений при строительстве и ремонте магистральных нефтепроводов  РД-08.00-60.30.00-КТН-046-1-05  ОАО "АК "Транснефть" ОАО "ВНИИСТ"  2005
27  Инструкция по неразрушающим методам контроля качества сварных соединений при строительстве и ремонте газопроводов  СТО Газпром 2-2.4-083-2006  ОАО "Газпром", ООО "ВНИИГАЗ"  2006
28  Инструкция по техническому обследованию железобетонных резервуаров для нефти и нефтепродуктов  РД 03-420-01  Госгортехнадзора России  2001
29  Положение о системе технического диагностирования сварных резервуаров для нефти и нефтепродуктов  РД 08-95-95  АО ВНИИмонтажспецстрой, АОЗТ КОНТАКТ  1995
30  Общие правила безопасности для металлургических и коксохимических предприятий и производств  ПБ 11-493-02  Госгортехнадзора России  2002
