Принадлежности для полноценного испытания

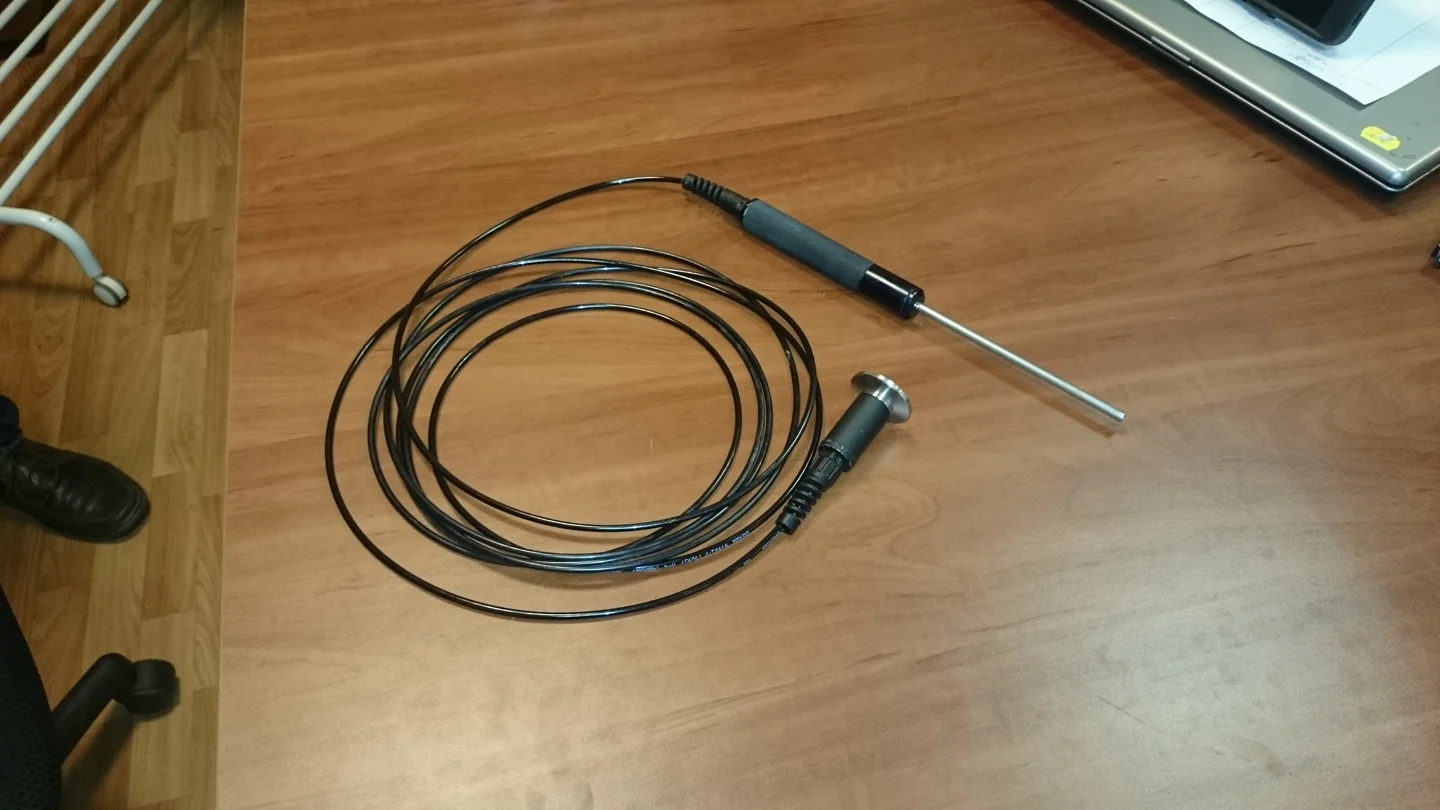

Помимо течеискателя нужны присоединения к изделию, контрольная течь и средства работы с пробным газом. Обдувочный пистолет подаёт газ на поверхность, а щуп отбирает газ возле неё — это разные принадлежности для разных схем контроля. При выборе учитывают совместимость с прибором и выбранный метод.
Фотографии из рабочего архива Ликлаб

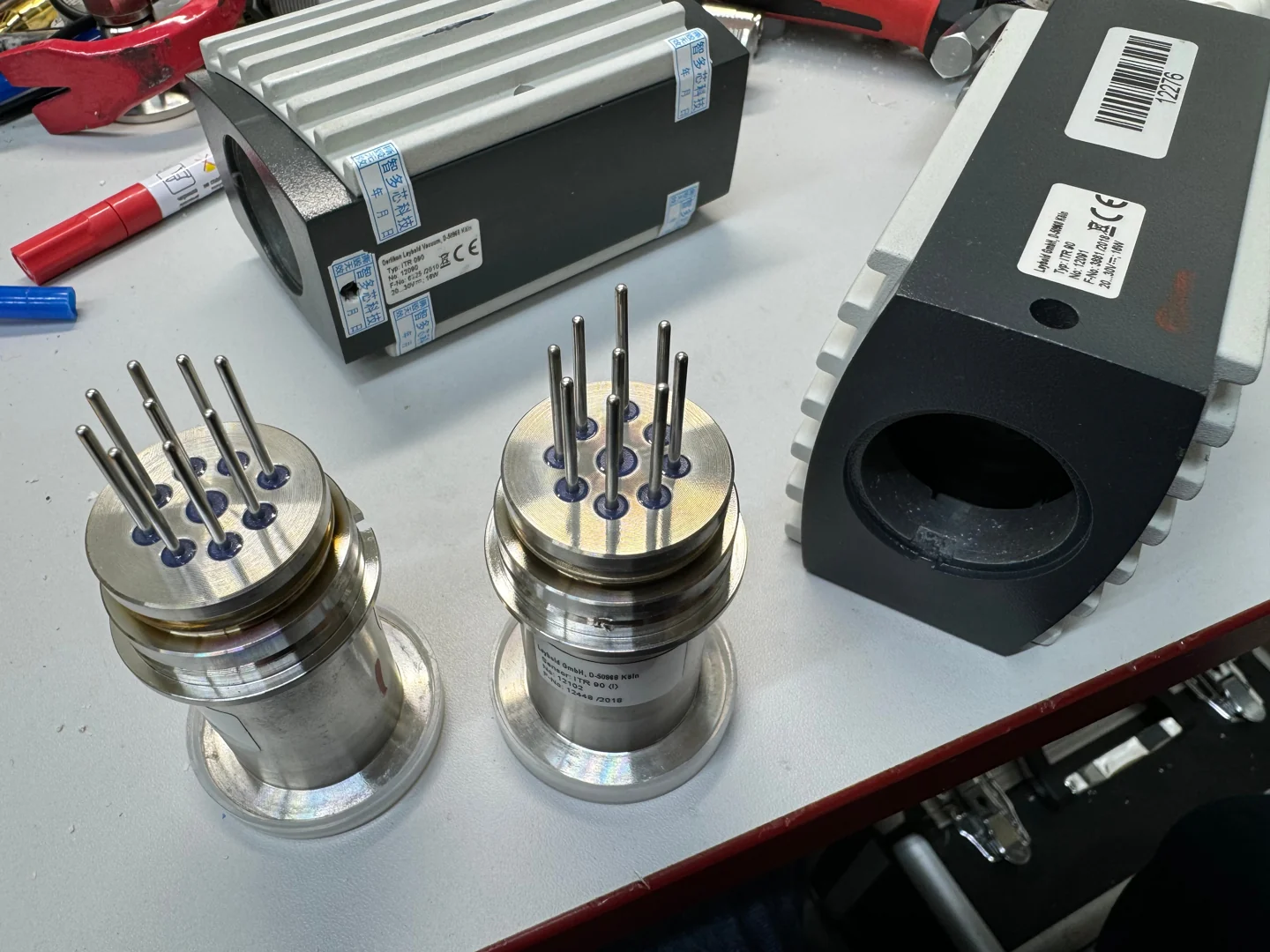

Соединения и компоненты вакуумного тракта
Наличие и доступность высококачественных запасных частей и расходных материалов для гелиевых масс-спектрометрических течеискателей напрямую определяет точность, стабильность и надёжность контроля герметичности. Именно эти элементы обеспечивают воспроизводимость результатов, корректную работу измерительных трактов и возможность оперативного восстановления прибора после сбоев или естественного износа.
Для операторов и служб сервиса важно иметь гарантированный доступ к оригинальным или эквивалентным по характеристикам компонентам: датчикам Пирани, катодам масс-спектрометрических ячеек, калиброванным течам, уплотнениям и другим элементам вакуумного тракта. Выход из строя катода, нити накала или утрата стабильности калиброванной течи неминуемо приводит к снижению чувствительности, росту погрешности и риску отказа течеискателя. Наличие на складе критических запасных частей позволяет минимизировать время простоя, своевременно выполнять регламентное обслуживание и уверенно проходить плановые проверки и аудиты.
СПЕЦИФИКАЦИЯ: ЗАПАСНЫЕ ЧАСТИ ДЛЯ ТЕЧЕИСКАТЕЛЯ
| № | Товары (работы, услуги) | Артикул | Описание |
|---|---|---|---|
| 1 | Катод E047, 129108S для ячейки анализатора 3G | E047 | Катод E047 (P/N 129108S) для масс-спектрометрической ячейки 3G гелиевого течеискателя. Сменный элемент, используемый при сервисном обслуживании прибора и восстановлении чувствительности анализатора. Конструкция включает корпус из нержавеющей стали, элементы из пластика и эмиссионную иридиевую нить. Filament E047, 129108S for analyzer cell 3G. |
| 2 | Ячейка анализатора течеискателя E068, 119641 | E068 | Масс-спектрометрическая ячейка анализатора течеискателя E068 (P/N 119641, серия 3G). Применяется для ремонта и углублённого сервисного обслуживания течеискателей при деградации чувствительности или повреждении внутренней структуры анализатора. Основной материал корпуса – нержавеющая сталь. Analyzer cell E068, 3G. |
| 3 | Нить накала датчика Пирани E026, 057972 | E026 | Сменная нить накала для датчика давления Пирани течеискателя (E026, P/N 057972). Используется при регламентном сервисном обслуживании и ремонте измерительного канала низкого вакуума. Обеспечивает восстановление корректной работы датчика Пирани и точности измерения давления. Filament E026, 057972 for Pirani gauge. |
| 4 | Датчик Пирани E025, 795706 для позиции PI1 | E025 | Сменный датчик давления типа Пирани E025 (P/N 795706) для канала PI1 гелиевого течеискателя. Применяется при выходе из строя или деградации чувствительности штатного датчика. Обеспечивает измерение давления в области форвакуума и корректную работу алгоритмов защиты и запуска прибора. Основной материал корпуса – алюминий. Pirani gauge E025, 795706, PI1. |
| 5 | Уплотнение ячейки анализатора Seal E053, 114346 | E053 | Уплотнение (seal) E053 (P/N 114346) для ячейки анализатора течеискателя, квадратное исполнение для 3G. Обеспечивает вакуумную герметичность сборки масс-спектрометрической ячейки и предотвратит подсос воздуха в зону анализа. Материал – маслостойкая резина NBR. Seal E053, 114346, square for 3G. |
| 6 | Калиброванная внутренняя течь E084, 121528S | E084 | Калиброванная внутренняя течь E084 (P/N 121528S), встроенный эталонный источник утечки для гелиевого течеискателя. Используется для внутренней калибровки, проверки чувствительности и периодического контроля метрологических характеристик прибора без применения внешних эталонов. E084 Calibrated Leak, Internal – 121528S. |
