Ручной клапан и поворотный затвор: что видно на фотографиях

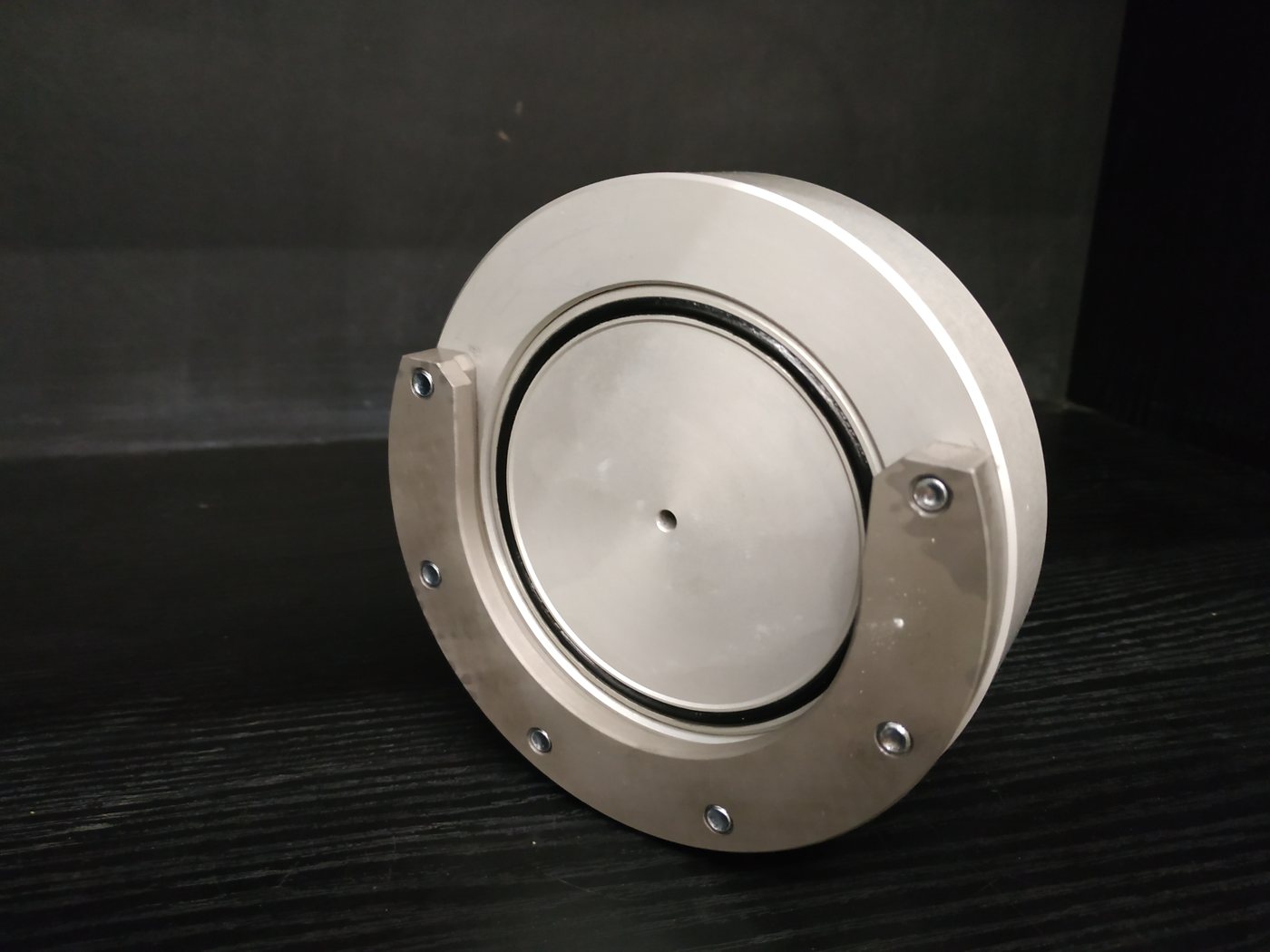

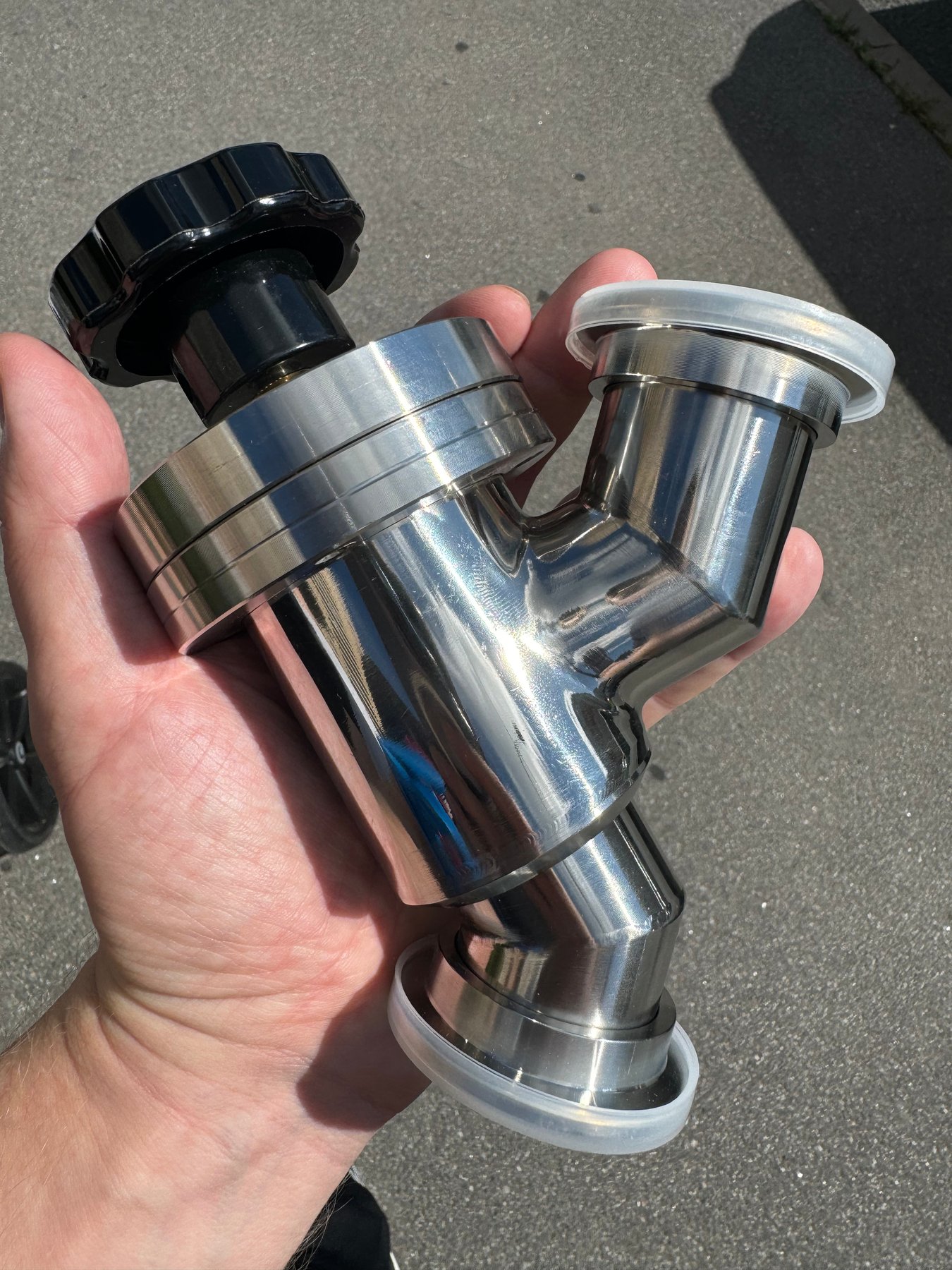

Ручной угловой клапан удобен для обсуждения запорного узла небольшой линии. На втором снимке показан дисковый затвор с пневматическим приводом. Их монтажные размеры и рабочие режимы определяются конкретным исполнением.
Перед заказом уточняют направление потока, допустимость открытия при перепаде, требуемую герметичность закрытого узла и число рабочих циклов. Для ручной арматуры оставляют место для вращения рукоятки; для пневматической — для подвода воздуха и обслуживания привода. Возможность регулирования потока должна быть прямо предусмотрена изготовителем.
Фотографии из рабочего архива Ликлаб

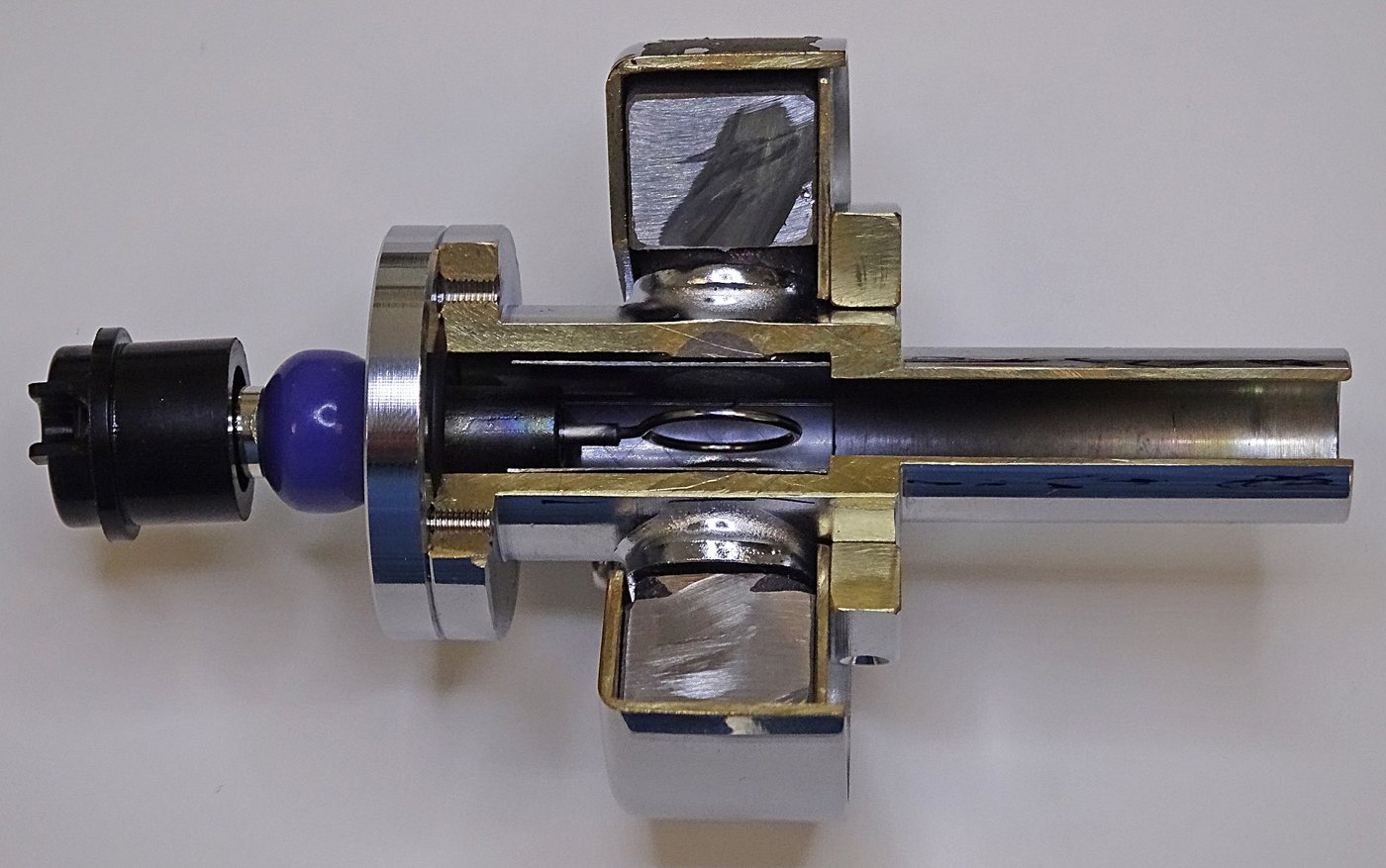

Запирающие элементы и конструкция клапана

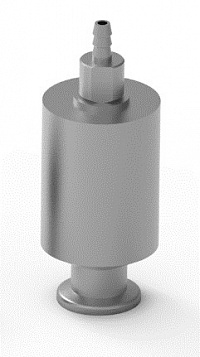

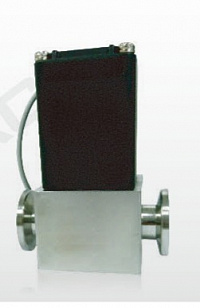

Вакуумные клапаны разделяют объёмы установки, управляют напуском и переключают откачные линии. Здесь представлены модели CBVAC с ручным, пневматическим и электрическим управлением.
Функция определяет конструкцию
Угловой клапан позволяет компактно подключить боковой порт, шиберный затвор открывает прямой проход, регулирующий клапан изменяет проводимость или напуск. Наличие электропривода само по себе не означает возможность плавного регулирования.
- Рабочее давление, допустимые течи через корпус и затвор задаются отдельно.
- Проверяют направление перепада и возможность открытия при перепаде давления.
- Сверяют DN, стандарт фланца, монтажную длину и место для привода.
- Уточняют питание или пневматику, датчики положения, распределитель и состояние при потере управления.
Модели и связанные компоненты
Высоковакуумный пневматический угловой клапан CBVAC GDQ-J40HGK-EH1D
Высоковакуумный пневматический угловой клапан CBVAC GDQ-J40BGK
Высоковакуумный ручной клапан тонкой регулировки CBVAC GW-J2Параметры соседнего типоразмера или похожей модели нельзя использовать для заказа без проверки. В заявке приведите полную модель и код, газовую среду, режим работы и чертёж ответных фланцев.
