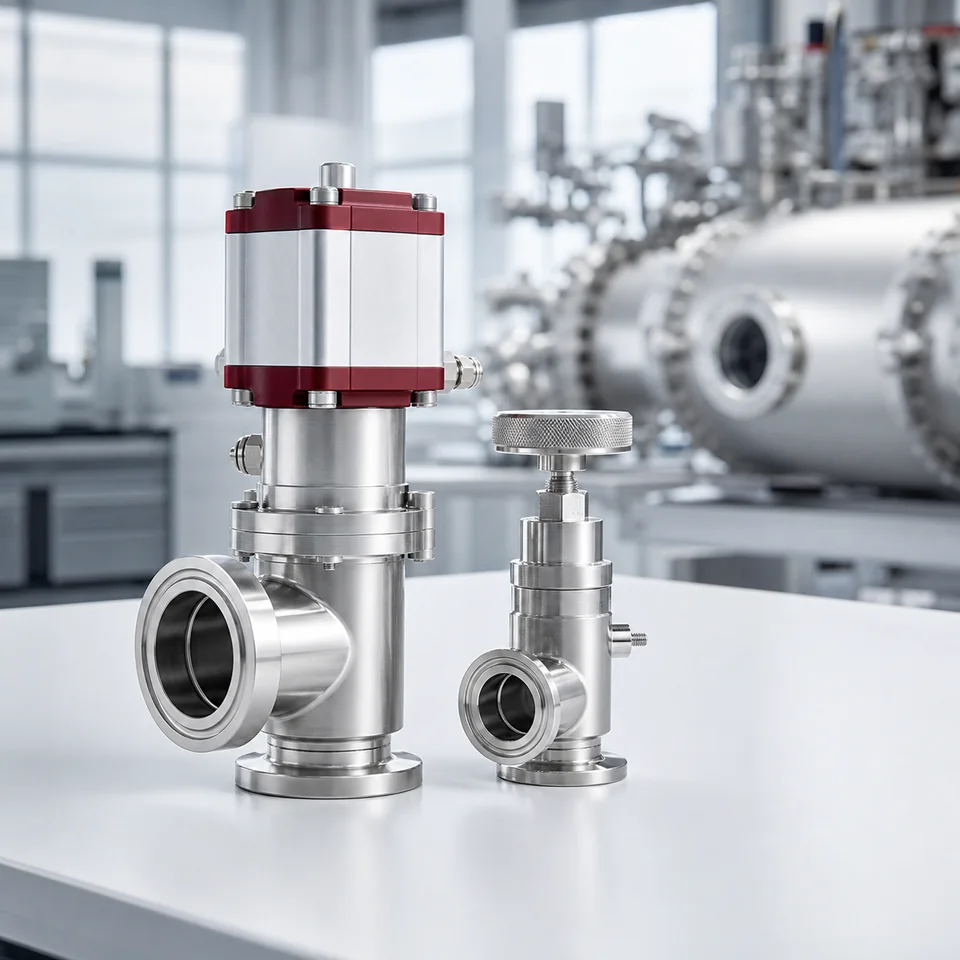

Высоковакуумный пневматический угловой клапан CBVAC GDQ-J40BGK

Находится на удалённом складе · 5 шт.
Артикул 4.1.E2263. Сведения о наличии на 03.10.2026.

Изоляция вакуумной камеры или участка магистрали от соседнего объёма.

Технические характеристики и исполнение

Назначение и устройство

Высоковакуумный пневматический угловой клапан GDQ-J40BGK — высоковакуумный пневматический угловой клапан серии GDQ. Для этой позиции закреплён код заказа 4.1.E2263. В технической таблице подтверждены: условный проход базовой серии — DN 40; размер a базовой серии — 137 мм; размер b базовой серии — 40 мм; размер c базовой серии — 65 мм; размер d базовой серии — 64 мм; размер e базовой серии — 116 мм; размер f базовой серии — 159 мм; размер g базовой серии — 53 мм.

Угловое исполнение совмещает запирающую функцию с изменением направления вакуумной магистрали. При компоновке учитывают ориентацию обоих портов, доступ к приводу и отсутствие нагрузки трубопровода на корпус клапана.

При подборе задают рабочее и предельное давление, требуемую проводимость или расход, номинальный диаметр и стандарт каждого присоединения, материал корпуса и уплотнения, температурный режим, допустимую ориентацию и состав рабочей среды. Параметры, отсутствующие в таблице карточки, включают в заказ только после их фиксации в спецификации.

Для пневматического привода в проекте отдельно закрепляют параметры и качество сжатого воздуха, схему пневмораспределителя, безопасное положение при потере питания, датчики конечных положений и межблокировки с насосами.

Монтаж выполняют на разгруженной и соосной магистрали. Уплотнительные поверхности защищают от ударов и частиц, соседние трубы устанавливают на собственные опоры, а вокруг привода оставляют место для подключения и обслуживания. До затяжки проверяют направление портов, доступ к крепежу и соответствие ответных фланцев. В галерее приведён заводской размерный лист базовой серии GDQ-J40(B); перед выпуском сборочного чертежа размеры сопоставляют с суффиксом конкретного исполнения.

Входной контроль включает сверку маркировки и комплектности, осмотр корпуса, портов и уплотнений, проверку хода привода без нагрузки и контроль сигналов положения. После монтажа проводят проверку герметичности, несколько циклов открытия и закрытия и испытание штатных межблокировок в составе установки.

В заказной спецификации указывают код заказа 4.1.E2263, модель GDQ-J40BGK, серия GDQ, привод пневматический, исполнение угловое, количество, рабочую среду, давления, температуру, присоединения, уплотнение, ориентацию, параметры питания или воздуха, сигналы положения и требуемое безопасное состояние.

Подбор и монтаж

В заказе укажите полную модель и код 4.1.E2263. Дополнительно согласуйте DN, фланцы, монтажную длину, материал уплотнения, допустимый перепад и положение при отключении питания или пневматики. Параметры другой модели той же серии не переносятся на это исполнение.

Перед монтажом сверяют обозначение и код заказа, размер обоих присоединений и комплектность. Трубопровод и тяжёлые узлы закрепляют отдельными опорами. Уплотняемые поверхности защищают от царапин и частиц. Соединение собирают без перекоса и механического натяга.

Ввод в работу и обслуживание

После сборки проверяют герметичность соединений в рабочей схеме. Для клапана дополнительно проверяют ход привода, конечные положения и межблокировки с насосами. На предприятии фиксируют параметры проверки и результат. При обслуживании исключают попадание загрязнений в камеру; повреждённые уплотнения заменяют совместимыми деталями.

Комплектация для предприятия

Лаборатория Ликлаб помогает подобрать присоединения, уплотнения и крепёж, согласовать схему установки и организовать сервис вакуумной системы. Для технического предложения укажите артикул 4.1.E2263, количество, рабочую среду, диапазон давления и размеры ответных портов.
