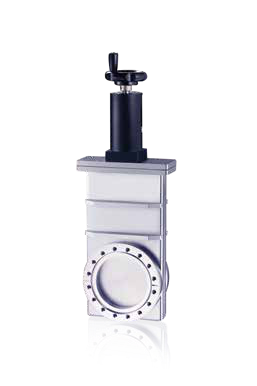

Вакуумные затворы KYKY CC / UC: ручной привод
CC: DN35–400, CF / ISO-F, до 10⁻⁶ Па. UC: CF, до 10⁻⁷ Па.
Характеристики и исполнения →ЛИКЛАБ / ПОДБОР ВАКУУМНЫХ ЗАТВОРОВ
От ручного отсечения до автоматического управления давлением
Сравните шиберные и дисковые затворы KYKY по функции, приводу и диапазону давления. В карточках приведены модели, масса, питание, ограничения монтажа, русские технические таблицы и документы для скачивания.
Сравнение серий
| Серия | Назначение / привод | Давление, Па | Прогрев, °C: открыт / закрыт |
|---|---|---|---|
| CC / CCD / CCQ | Отсечение; ручной / электрический / пневматический | 10⁻⁶–10⁵ | 150 / 120 |
| UC / UCD / UCQ | Сверхвысокий вакуум; три типа привода | 10⁻⁷–10⁵ | 200 / 180 |
| GCQ | Высокий вакуум; пневматический | 10⁻⁵–10⁵ | 150 / 120 |
| CCD-ZM | Шибер APC: регулирование давления | 10⁻⁶–10⁵ | ≤150; контроллер ≤50 |
| GID-Z / GID-ZM | Дисковый APC; с уплотнением M или без него | 10⁻⁶–1,2×10⁵ | Не указан |
Карточки серий

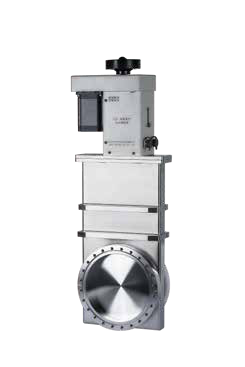

Вакуумные затворы KYKY CCD / UCD: электрический привод
CCD: DN35–400, CF / ISO-F, до 10⁻⁶ Па. UCD: CF, до 10⁻⁷ Па.
Характеристики и исполнения →

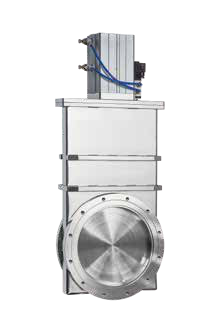

Вакуумные затворы KYKY CCQ / UCQ: пневматический привод
CCQ: DN35–400, CF / ISO-F, до 10⁻⁶ Па. UCQ: CF, до 10⁻⁷ Па.
Характеристики и исполнения →
Крупногабаритные пневматические затворы KYKY CCQ DN500–1250
ISO-F, пневмопривод 0,6–0,7 МПа, диапазон до 10⁻⁶ Па.
Характеристики и исполнения →

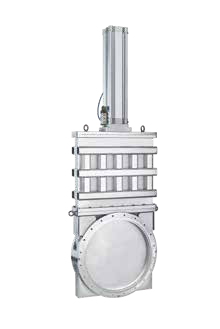

Круглые высоковакуумные затворы KYKY GCQ DN100–1250
Пневматические затворы до 10⁻⁵ Па: стандартные DN100–400 и крупные DN500–1250.
Характеристики и исполнения →
Прямоугольный высоковакуумный затвор KYKY GCQ
Заказное окно и фланцы; пневмопривод; до 10⁻⁵ Па.
Характеристики и исполнения →

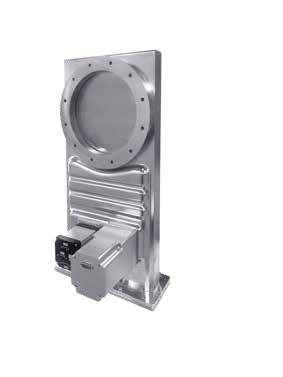

Регулирующие шиберные затворы KYKY CCD-ZM с APC
CCD-100ZM / 150ZM / 200ZM / 250ZM: управление давлением, CF и ISO-F.
Характеристики и исполнения →
Регулирующие дисковые клапаны KYKY GID-Z / GID-ZM с APC
DN25–250, управление положением и давлением, RS-485 и аналоговые сигналы.
Характеристики и исполнения →Что проверить перед заказом
Можно ли открывать затвор при атмосферном перепаде?
Диапазон рабочего давления не задаёт допустимый перепад при открытии. Для U-серии указан перепад менее 1000 Па, для CCD-ZM — менее 3000 Па. Значение для других серий подтверждают по паспорту исполнения.
Чем отличается прогрев открытого и закрытого затвора?
В таблицах KYKY указаны разные температуры для двух положений. Например, для CC/CCD/CCQ это 150 и 120 °C. Ограничения контроллера и привода учитывают отдельно.
Все ли GID герметично перекрывают поток?
Нет. Индекс M означает уплотнение диска. Общее натекание корпуса не подтверждает герметичность отсечения через диск версии Z без M.
Как заказать затвор для загрязняющего процесса?
Нужны состав газа, наличие конденсата и частиц, температура, число циклов и требования к очистке. Материал уплотнения и обслуживание согласуют под процесс; универсальную стойкость для всех газов не заявляют.
Характеристики сверены с каталогом KYKY, декабрь 2025. Срок поставки, комплектность и наличие согласуют для конкретного исполнения.
