Вакуумные затворы KYKY CCD / UCD: электрический привод
CCD: DN35–400, CF / ISO-F, до 10⁻⁶ Па. UCD: CF, до 10⁻⁷ Па.
Шиберный затвор CCD разобщает камеру и откачную линию. Открытая пластина освобождает проход. Исполнение выбирают по DN, фланцу, монтажному положению и способу управления. Для более глубокого вакуума предусмотрена серия UCD с металлическим наружным уплотнением и уплотнением пластины FKM.
Технические характеристики
| Параметр | Значение |
|---|---|
| Привод | Электрический |
| Фланцы серии CCD | CF / ISO-F |
| Диапазон давления | 10⁻⁶–10⁵ Па |
| Натекание | ≤1,3×10⁻¹⁰ Па·м³/с |
| Прогрев: открыт / закрыт | 150 / 120 °C |
| Индикация положения | Фотоэлектрические выключатели PNP |
Модели и исполнения
| Модель | DN | Масса, кг | Монтаж | Питание / воздух |
|---|---|---|---|---|
| CCD-35B | 35 | 7 | Горизонтально или двигателем вверх | 20–50 В DC |
| CCD-50B | 50 | 10 | Горизонтально или двигателем вверх | 20–50 В DC |
| CCD-63B | 63 | 12 | Горизонтально или двигателем вверх | 20–50 В DC |
| CCD-80A | 80 | 15 | Горизонтально или двигателем вверх | 20–50 В DC |
| CCD-100A | 100 | 20 | Горизонтально или двигателем вверх | 20–50 В DC |
| CCD-150A | 150 | 32 | Горизонтально или двигателем вверх | 30–100 В DC |
| CCD-200A | 200 | 44 | Горизонтально или двигателем вверх | 30–100 В DC |
| CCD-250A | 250 | 62 | Горизонтально или двигателем вверх | 30–100 В DC |
| CCD-320B | 320 | 122 | Горизонтально | 180–240 В AC |
| CCD-400B | 400 | 180 | Горизонтально | 180–240 В AC |
Сверхвысоковакуумная серия UCD
Фланцы CF. Диапазон 10⁻⁷–10⁵ Па; натекание ≤1×10⁻¹¹ Па·м³/с. Наружное уплотнение — металлическое; уплотнение пластины — FKM. Прогрев: 200 °C в открытом и 180 °C в закрытом положении. Ресурс по каталогу — более 100 000 циклов; перепад при открытии — менее 1000 Па.
| Модель | DN по таблице | Масса, кг | Питание / воздух |
|---|---|---|---|
| UCD-35B | 35 | 9 | 20–50 В DC |
| UCD-50B | 50 | 11 | 20–50 В DC |
| UCD-63B | 63 | 13 | 20–50 В DC |
| UCD-80A | 80 | 15.5 | 20–50 В DC |
| UCD-100A | 100 | 22.5 | 20–50 В DC |
| UCD-150A | 150 | 34 | 30–100 В DC |
| UCD-200A | 200 | 47 | 30–100 В DC |
| UCD-250A | 250 | 65 | 30–100 В DC |
| UCD-320B | 300¹ | 126 | 180–240 В AC |
| UCD-400B | 400 | 199 | 180–240 В AC |
Габариты CCD — CF
Габариты CCD — CF
Обозначения размеров соответствуют чертежу изготовителя. Размеры в миллиметрах. Перед изготовлением ответных деталей требуется согласованный чертёж конкретного исполнения.
| Модель | Фланец | A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | Q | R-S | T | U | V |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CCD-35B | CF35 | 82 | 95 | 37 | 95 | 348 | 62.5 | 34.5 | 58.7 | 60 | 25 | 42 | 48.3 | 70 | 62 | 0.5 | 1.2 | 6-M6 | 62 | 65 | 0 |
| CCD-50B | CF50 | 92 | 124 | 42 | 142 | 383.5 | 71.5 | 34.5 | 72.4 | 45 | 80 | 55.6 | 61.6 | 86 | 65 | 0.5 | 1.2 | 8-M8 | 109.5 | 184 | 0 |
| CCD-63B | CF63 | 105 | 130 | 48.5 | 166 | 414 | 71.5 | 34.5 | 92.2 | 45 | 80 | 77 | 82.4 | 114 | 65 | 0.5 | 1.2 | 8-M8 | 109.5 | 184 | 0 |
| CCD-80A | CF80 | 136 | 158 | 64 | 191 | 461.5 | 70 | 34 | 110 | 22.5 | 80 | 93 | 99 | 130 | 64 | 0.5 | 1.2 | 16-M8 | 109.5 | 184 | 20 |
| CCD-100A | CF100 | 152 | 178 | 75 | 226 | 520 | 76 | 36 | 130.3 | 22.5 | 80 | 115 | 120.6 | 160 | 64 | 0.5 | 1.2 | 16-M8 | 114 | 197 | 19 |
| CCD-150A | CF150 | 200 | 228 | 96 | 300 | 666 | 80 | 40 | 181 | 18 | 80 | 166 | 171.4 | 210 | 75 | 0.5 | 1.2 | 20-M8 | 125 | 214 | 37 |
| CCD-200A | CF200 | 248 | 276 | 123 | 385 | 780 | 94 | 42 | 231.8 | 15 | 100 | 217 | 222.1 | 259 | 75 | 0.5 | 1.2 | 24-M8 | 125 | 214 | 61 |
| CCD-250A | CF250 | 310 | 342 | 150 | 460 | 882 | 101 | 48 | 284 | 11.25 | 100 | 267 | 273.1 | 319 | 80 | 0.5 | 1.2 | 32-M8 | 125 | 214 | 94 |
| CCD-320B | CF320 | 391 | 415 | 195.5 | 592.5 | 1105 | 124 | 60 | 338.1 | 11.25 | 125 | 320 | 326.4 | 425 | 85 | 0.5 | 1.2 | 32-M10 | 154 | 261 | 130.5 |
| CCD-400B | CF400 | 480 | 509 | 240 | 738 | 1307 | 140 | 62 | 437.9 | 9 | 125 | 419 | 424.4 | 510 | 91 | 0.5 | 1.2 | 40-M10 | 154 | 261 | 175.5 |
Габариты CCD — ISO-F
Габариты CCD — ISO-F
Обозначения размеров соответствуют чертежу изготовителя. Размеры в миллиметрах. Перед изготовлением ответных деталей требуется согласованный чертёж конкретного исполнения.
| Модель | Фланец | A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | Q | R-S | T | U | V |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CCD-35B | ISO-F35 | 82 | 95 | 37 | 95 | 348 | 62.5 | 34.5 | 80 | 90 | 25 | 41.2 | 65 | 100 | 62 | 0.2 | 3 | 4-M8 | 62 | 65 | 0 |
| CCD-50B | ISO-F50 | 92 | 124 | 42 | 142 | 383.5 | 71.5 | 34.5 | 90 | 90 | 80 | 52.2 | 75 | 110 | 65 | 0.5 | 4 | 4-M8 | 109.5 | 184 | 0 |
| CCD-63B | ISO-F63 | 105 | 130 | 48.5 | 166 | 414 | 71.5 | 34.5 | 110 | 90 | 80 | 70 | 95 | 130 | 65 | 0.5 | 4 | 4-M8 | 109.5 | 184 | 0 |
| CCD-80A | ISO-F80 | 136 | 158 | 64 | 191 | 461.5 | 70 | 34 | 125 | 45 | 80 | 83 | 110 | 145 | 64 | 0.5 | 4 | 8-M8 | 109.5 | 184 | 20 |
| CCD-100A | ISO-F100 | 152 | 178 | 75 | 226 | 520 | 76 | 34 | 145 | 45 | 80 | 102 | 125 | 165 | 64 | 0.5 | 4 | 8-M8 | 114 | 197 | 19 |
| CCD-150A | ISO-F150 | 200 | 228 | 96 | 300 | 666 | 80 | 40 | 200 | 45 | 80 | 153 | 185 | 225 | 75 | 0.5 | 4 | 8-M10 | 125 | 214 | 37 |
| CCD-200A | ISO-F200 | 248 | 276 | 123 | 385 | 780 | 86 | 42 | 260 | 30 | 100 | 213 | 245 | 285 | 75 | 0.5 | 4 | 12-M10 | 125 | 214 | 61 |
| CCD-250A | ISO-F250 | 310 | 342 | 150 | 460 | 882 | 91 | 48 | 310 | 30 | 100 | 261 | 295 | 335 | 80 | 0.5 | 4 | 12-M10 | 125 | 214 | 94 |
| CCD-320B | ISO-F320 | 391 | 415 | 195.5 | 592.5 | 1105 | 124 | 60 | 395 | 30 | 125 | 318.2 | 370 | 425 | 85 | 0.5 | 5 | 12-M12 | 154 | 261 | 130.5 |
| CCD-400B | ISO-F400 | 480 | 509 | 240 | 738 | 1307 | 140 | 62 | 480 | 22.5 | 125 | 400.5 | 450 | 510 | 91 | 0.5 | 5 | 16-M12 | 154 | 261 | 175.5 |

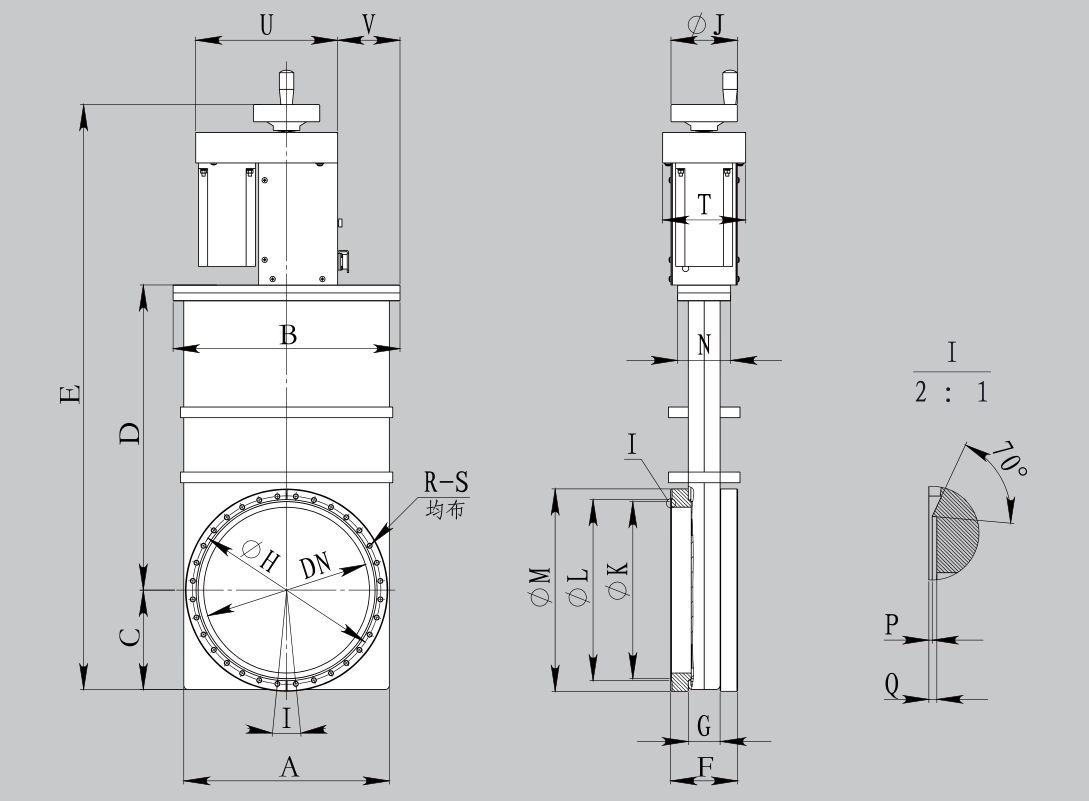

CCD: обозначения размеров CF

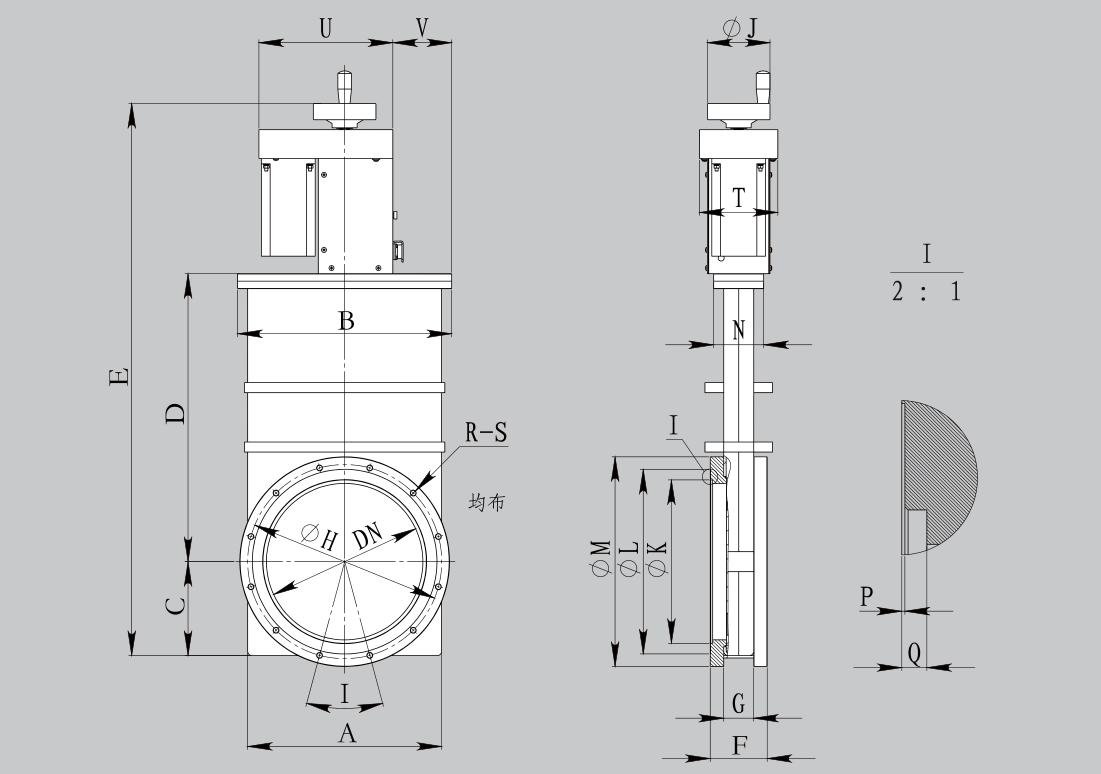

CCD: обозначения размеров ISO-F
¹ В каталоге для UC-80 встречаются индексы A и B; для U-серий с индексом 320B указан DN300. Обозначение и присоединение подтверждают по согласованному чертежу.
Для UCD каталог содержит противоречивые подписи к питанию, монтажу и датчику положения. Значения напряжения приведены в вольтах по обозначениям DC/AC; исполнение привода и сигналов необходимо подтвердить при заказе.
Подбор и ввод в эксплуатацию
Передайте Ликлаб схему вакуумного тракта, давление с обеих сторон затвора, состав газа, температуру, DN и стандарт фланцев. Для автоматизации укажите питание, управляющий интерфейс, сигналы положения и требуемое состояние при потере питания или воздуха.
- Согласовать модель, материалы уплотнений, монтажный чертёж и комплектность.
- Проверить чистоту соединений, ориентацию затвора, опоры и доступ для обслуживания.
- Проверить пневматику или питание, концевые сигналы и блокировки установки.
- Выполнить контроль герметичности и пробные циклы в согласованных режимах; для APC — настройку контура с выбранным вакуумметром.
Периодичность обслуживания определяют по руководству изготовителя, числу циклов и загрязнению процесса. Калибровка относится к измерительной цепи давления и вакуумметру; для затвора проверяют ход, положение, герметичность и работу автоматики. Конкретный состав работ и критерии приёмки фиксируют в техническом задании.
Источник: каталог KYKY «Vacuum accessory (valve, gauges)», декабрь 2025, печатные страницы 16–19; 20–26. Русская техническая редакция: 30.09.2026. Карточка не заменяет паспорт и согласованную спецификацию. Наличие конкретного исполнения подтверждается отдельно.
