Настройка и ремонт вакуумметров

Настройка и ремонт вакуумметров — это ключевые услуги, обеспечивающие точность и надежность измерений давления в вакуумных системах. Эти процедуры являются необходимыми для поддержания функциональности и соответствия вакуумметров нормативным требованиям. Лаборатория предоставляет профессиональные услуги по настройке и ремонту вакуумметров, а также подготовке к поверке.

Описание

Фотографии и практика Ликлаб

Проверка вакуумметра на стенде

Диагностика начинается с модели преобразователя, состояния его чувствительного элемента, питания и канала индикации. Затем показания проверяют в сопоставимых условиях. Фото показывает пример подключения приборов к общему вакуумному узлу. Результаты регулировки, калибровки и поверки различаются по назначению и оформлению.

Измерительный стенд с несколькими вакуумными датчиками, турбомолекулярной и форвакуумной ступенями откачки.

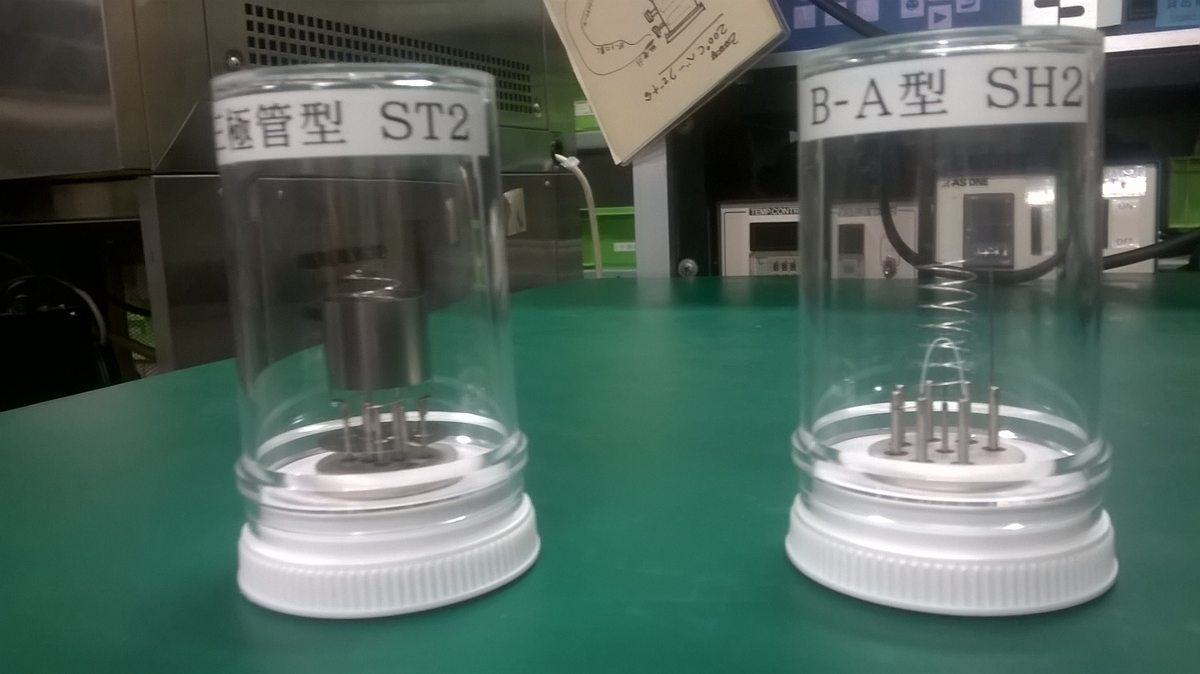

Вакуумные измерительные преобразователи из материалов практического обучения у производителя.

Фотографии из рабочего архива Ликлаб

Измерительный тракт и рабочее подключение

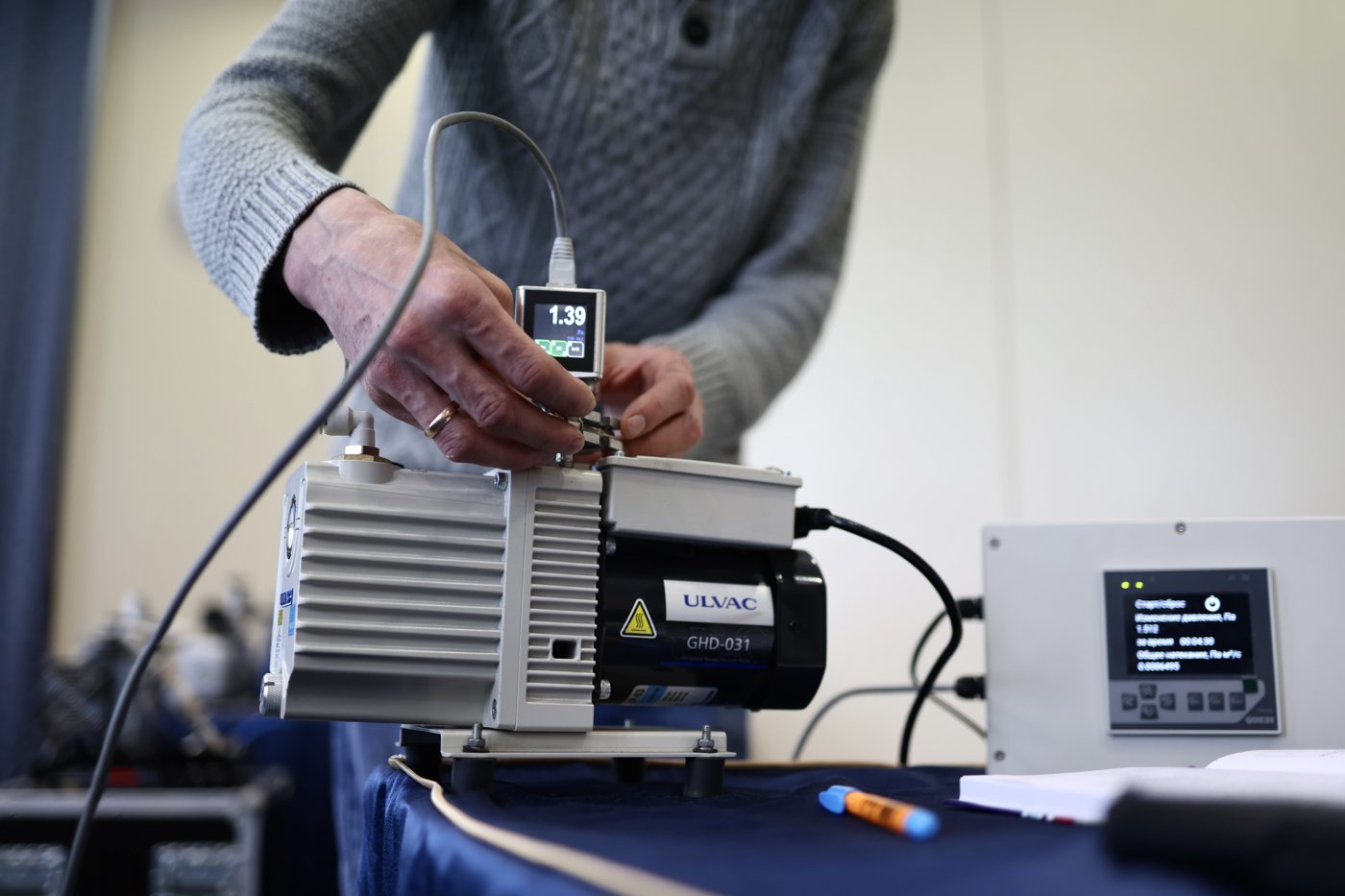

Настройка измерительной системы у вакуумного насоса.

Измерительный комплект с датчиком и соединительным кабелем в кейсе.

Настройка вакуумметров

Настройка вакуумметров — это процесс, в ходе которого приборы приводятся в соответствие с установленными техническими характеристиками и требованиями. Основные этапы настройки включают:

Калибровка: Приведение показаний вакуумметра в соответствие с эталонными значениями. Калибровка проводится с использованием стандартов и эталонов, чтобы гарантировать точность измерений.
Регулировка: Изменение параметров работы вакуумметра для обеспечения оптимальной точности и стабильности измерений. Это может включать настройку чувствительности, нулевого уровня и других характеристик.
Тестирование: Проведение тестов для проверки работоспособности вакуумметра в различных условиях. Тестирование помогает выявить и устранить потенциальные проблемы.

Ремонт вакуумметров

Ремонт вакуумметров включает в себя устранение неисправностей и восстановление их функциональности. Этот процесс может включать:

Диагностика: Определение причин неисправности путем проверки всех элементов и систем вакуумметра. Диагностика позволяет точно определить, какие компоненты нуждаются в замене или ремонте.
Замена и восстановление: Замену дефектных или изношенных компонентов, таких как датчики, мембраны, электронные платы и другие элементы. Также производится восстановление поврежденных частей.
Тестирование после ремонта: После завершения ремонта проводится тестирование, чтобы убедиться в правильности и надежности работы вакуумметра.

Подготовка к поверке и поверка

Перед проведением поверки вакуумметров необходимо обеспечить их корректную работу и точность измерений. Подготовка к поверке включает:

Предварительная настройка: Вакууумметр должен быть предварительно настроен и откалиброван, чтобы результаты поверки были максимально точными.
Чистка и проверка: Проверка и очистка вакуумметра от загрязнений и посторонних веществ, которые могут повлиять на результаты измерений.
Документация: Подготовка всей необходимой документации, включая инструкции по эксплуатации, схемы и технические характеристики прибора.
Проверка работоспособности: Финальная проверка работы вакуумметра в реальных условиях эксплуатации, чтобы убедиться, что он готов к официальной поверке.

Услуги по настройке и ремонту вакуумметров, а также подготовка к поверке, являются важными для обеспечения точности и надежности вакуумных систем. Лаборатория предоставляет комплексный подход к этим процессам, что включает в себя настройку, диагностику, ремонт и подготовку к поверке, гарантируя высокое качество обслуживания и соответствие всем требованиям.

Настройка и ремонт вакуумметров выполняется в Лаборатории. В нашем ассортименте представлены различные типы вакуумметров, подходящие для широкого спектра применений. Ниже приведен список вакуумметров, с которыми мы работаем.

Вакуумметры ёмкостные

DVR 2pro
DVR 3
DVR 3pro
VSK 3000
VACUU VIEW
VACUU SELECT Sensor (доступны с напускным клапаном и без)

Вакуумметры ионизационные

Ionivac IE414, Ionivac IE514 — Leybold GmbH, Германия
IGM400, IGM401 — InstruTech, Inc., США
AIGX — Edwards Limited, Великобритания
ВИ-18 — ФГУП "НИИВТ им. С.А. Векшинского", Москва
ВИЦ-9/0-001, ВИЦБ-2/7-002, ВИ-14 — Завод "Маяк", Курск

Вакуумметры тепловые

Televac — THE FREDERICKS COMPANY, США
VSP 3000, VACUU VIEW extended — VACUUBRAND GMBH + CO KG, Германия
THERMOVAC — Leybold GmbH, Германия
TPR, TPG 201, PPT 200 — Pfeiffer Vacuum GmbH, Германия
CVG101, CVM201, CVM211 — InstruTech, Inc., США
VSP, VD — Thyracont Vacuum Instruments GmbH, Германия
Мерадат-ВТ — ООО НПП "Системы контроля", Пермь
ВТ-8, ВТБ-6, ВТСО-1 — Завод "Маяк", Курск
APG — Edwards Limited, Великобритания

Вакуумметры мембранно-емкостные

DVR 2, DVR 3, CVC 3000, DCP 3000, VSK 3000 — VACUUBRAND GMBH + CO. KG, Германия
CDG — INFICON AG, Лихтенштейн
ДМ 8009-Кс, ДВ 8009-Кс, ДА 8009-Кс — ЗАО "Сектор-М", Томск
CMR и CCR — Pfeiffer Vacuum GmbH, Германия
серия 700 — Setra Systems Inc., США
Barocel — Edwards Limited, Великобритания

Вакуумметры комбинированные

PCG — INFICON AG, Лихтенштейн
Мерадат-ВИТ — ООО "Мерадат", Пермь

Вакуумметры электронные со встроенным дисплеем

СС-10 и MPxxR — Televac A Division of The Fredericks Company
Широкодиапазонные PKR, PBR, IMR, HPT, MPT
Манометрические, вакуумметры, мановакуумметры Р101, Р901
Ионизационные IONIVAC
Широкодиапазонные WRG
Магнитные электроразрядные Televac
Комбинированные Мерадат-ВИТ
Показывающие 213.54

Поверка вакуумметров — это процесс, включающий подготовку датчика, настройку и организацию поверки с последующей выдачей свидетельства от метрологической лаборатории. Мы предоставляем все необходимые услуги для обеспечения точности и надежности ваших вакуумметров.

Практика Ликлаб в деталях

Диагностика головки, электроники и измерительного канала

Снятые электронные блоки Leybold ITR 90 и общий измерительный узел показывают разные этапы работы с вакуумметрами: осмотр компонентов и проверку показаний в составе системы.

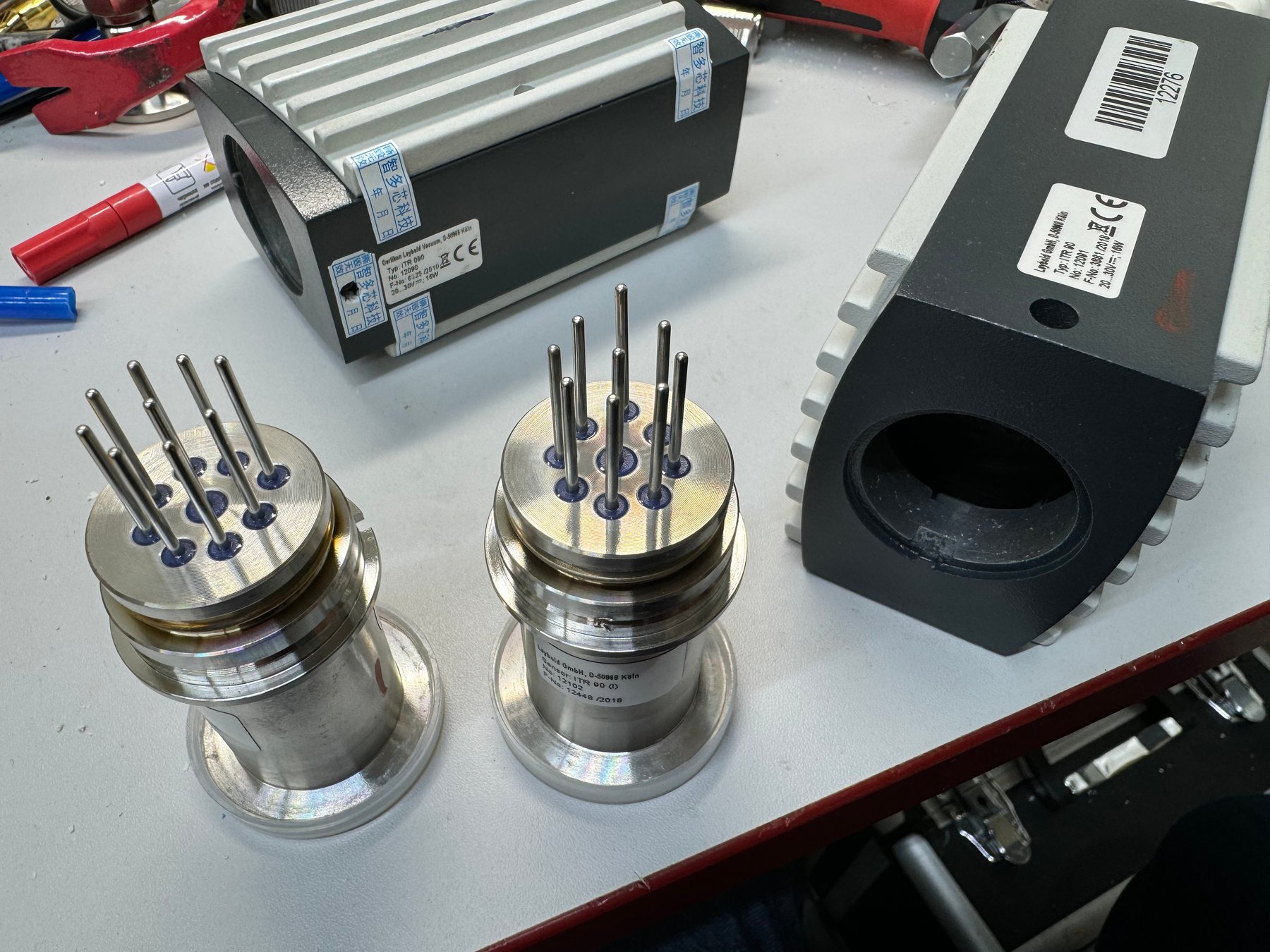

Измерительные головки и снятые электронные блоки вакуумметров Leybold ITR 90 на сервисном столе.

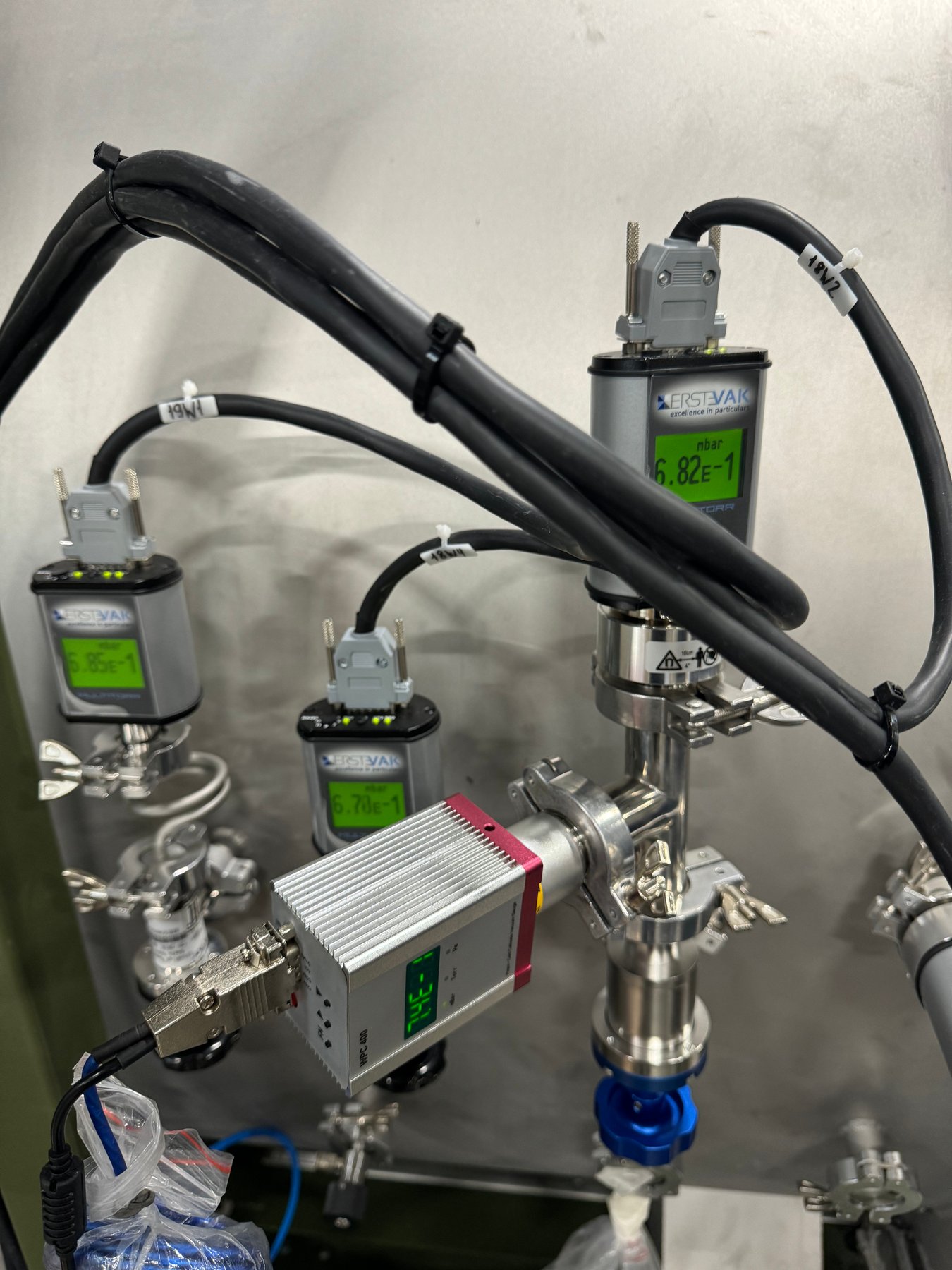

Несколько вакуумметров на общей измерительной обвязке. Для сравнения показаний учитывают единицы и условия измерения.

В заявке на диагностику полезны фото таблички, сообщение об ошибке, схема питания и описание условий появления неисправности. После работ проверяют канал в согласованном диапазоне и документируют результат. Ремонт и регулировка сами по себе не являются поверкой: вид метрологической процедуры и требуемые документы согласуют отдельно.

Скачать техническую карточку

Настройка и ремонт вакуумметров

Русский текстовый PDF · 0,3 МБ

Открыть PDF Скачать PDF

Услуги

Изготовление уплотнений для вакуумных камер

Лаборатория Leaklab изготавливает уплотнения для вакуумных камер из фторкаучука FKM75 (Viton) с круглым поперечным сечением во всех ходовых размерах. Контуры формируются из шнура с герметичным соединением концов по фирменной технологии с обязательной проверкой шва на гелиевом течеискателе, что обеспечивает одинаковую газонепроницаемость шва и основного материала. Уплотнения рассчитаны на работу в форвакууме и высоком вакууме, не требуют смазки и обеспечивают оптимальную герметичность при обжатии 30–40%. Рекомендуемые интервалы замены: один год для статических соединений и шесть месяцев для динамических узлов. Для заказа достаточно указать диаметр сечения, внутренний диаметр контура и геометрию посадочной канавки; изготавливаем кольца и рамки любой конфигурации при неизменном круглом сечении.

Восстановление изоляции криогенных резервуаров

Вакуумирование криогенных систем
Обнаружение утечек с использованием гелиевого течеискателя
Поиск микротрещин
Модернизация вакуумметров и оборудования
Замена арматуры (запорной и предохранительной)
Монтаж и пусконаладочные работы

Техническое обслуживание течеискателей

Для поддержания гелиевого течеискателя в хорошем рабочем состоянии необходимо своевременно производить техобслуживание прибора. Рекомендуемая производителем периодичность – один раз в год. Специалисты, сертифицированные для проведения ТО течеискателей, предлагают выполнение услуг по сервису прибора в составе:

1.    Замена масла в насосе
2. Замена витоновых О-колец в позициях:
•    калибровочной течи
•    датчика Пирани
•    блока клапанов
•    переходника тестового порта
•    источника ионов
•    форвакуумной магистрали
•    входного порта
•    входа форнасоса
3. Контроль работоспособности прибора на эталонной течи в различных режимах
4. Проверка герметичности внутренней системы течеискателя, калибровка системы, проверка характеристик прибора в режиме вакуумных испытаний и щупа.
Замена фильтров течеискателя: воздушные фильтры, масляный фильтр вакуумной системы.

Сервисный договор на вакуумное оборудование

Лаборатория «Ликлаб» предлагает выгодные и удобные условия сервисного обслуживания вакуумного оборудования и течеискателей. Мы понимаем важность бесперебойной работы вашего оборудования и предлагаем несколько пакетов на выбор, каждый из которых адаптирован под различные потребности и задачи. Ознакомьтесь с нашими сервисными предложениями.
Если вам необходим уникальный сервисный договор, наши специалисты готовы разработать индивидуальное предложение, соответствующее вашим специфическим требованиям. Выберите наиболее важные для вас опции, и мы создадим контракт, который наилучшим образом удовлетворит ваши ожидания.
Лаборатория «Ликлаб» — ваш надежный партнер в обеспечении бесперебойной работы вакуумного оборудования и течеискателей!
