Лаборатория контроля герметичности ЛИКЛАБ
Четыре основы организации лаборатории контроля герметичности
Достоверный контроль герметичности опирается на четыре взаимосвязанные основы: квалифицированный персонал, подходящее оборудование, аттестацию лаборатории и подтверждение компетентности по требованиям ГОСТ ISO/IEC 17025. Каждая отвечает за свою часть качества результата.
ЛИКЛАБ выполняет лабораторные и выездные испытания, определяет поток утечки и её местоположение, разрабатывает карты и методики контроля, помогает предприятиям наладить измерительный процесс и обучает работе с вакуумным оборудованием.
1. Квалификация персонала
III уровень по течеисканию и квалификация СПВ3 по контролю герметичности. Ежегодное подтверждение практических навыков.
Практические навыки: до 17.06.20272. Оборудование и меры
Поверенные приборы, контрольные течи и образцы. Проверка измерительного тракта и подбор диапазона под задачу.
Основа корректного измерения3. Аттестация лаборатории
Система неразрушающего контроля. Контроль проникающими веществами и ультразвуковой контроль в установленной области.
Свидетельство до 15.11.20274. Компетентность ISO/IEC 17025
Добровольная сертификация соответствия требованиям ГОСТ ISO/IEC 17025-2019 к компетентности лабораторий.
Срок сертификата до 15.08.20281. Квалифицированный и аттестованный персонал
Значение для достоверности контроля. Специалист выбирает подходящий метод, учитывает ограничения испытательной схемы и оценивает результат по установленным критериям. Владение прибором должно сочетаться с профильной подготовкой и действующей квалификацией по соответствующему методу контроля.
III уровень по течеисканию позволяет организовывать контроль, разрабатывать методическую документацию и руководить выполнением испытаний в пределах подтверждённой компетенции. Знание вакуумной техники помогает учитывать газовую нагрузку, проводимость магистралей, фон и время отклика системы.
Квалификация и инженерный опыт
Контроль герметичности выполняется с участием специалиста III уровня по течеисканию. Техническое руководство сочетает квалификацию в неразрушающем контроле, научную подготовку в вакуумной технике и практический опыт работы с 2011 года.
| Компетенция | Подготовка и уровень | Подтверждение |
|---|---|---|
| Контроль герметичности течеисканием | III уровень по ПВТ; организация контроля и подготовка методической документации. | Действующая квалификация до 21.12.2028. |
| Контроль герметичности по ГОСТ Р 50.05.11-2018 | СПВ3; квалификация по контролю герметичности. | С 15.10.2024 до 15.10.2029. Практические навыки подтверждены 17.06.2026. Срок ежегодного подтверждения — 1 год, до 17.06.2027. |
| Ультразвуковой и капиллярный контроль | II уровень по УК и ПВК. | С 03.04.2026 до 02.04.2029. |
| Научная и инженерная подготовка | Кандидат технических наук в области вакуумной техники; инженерное образование по электронным приборам и устройствам. | Практика в сфере контроля герметичности с 2011 года. |
| Подготовка по оборудованию производителей | Оборудование контроля герметичности; автоматические системы на базе масс-спектрометрических течеискателей; калибровка и техническое обслуживание. | Профильное обучение Nolek — 2014 и 2016 годы; ULVAC — 2015 год; подготовка по неразрушающему контролю — 2017 год. |
Квалификация позволяет выбирать схему испытаний, учитывать фон и влияние условий измерения, разрабатывать карты контроля и оценивать результаты по установленным критериям. Для проектов со специальными требованиями возможно участие специалистов заказчика с необходимыми аттестациями.
Лицензированное обучение и передача опыта
Лаборатория контроля герметичности ЛИКЛАБ имеет образовательную лицензию № 6895 от 1 октября 2026 года. Обучение соединяет основы вакуумной техники с практикой настройки, эксплуатации и обслуживания оборудования.
| Направление | Темы | Практическая задача |
|---|---|---|
| Основы вакуумной техники | Вакуумные системы, насосы, вакуумметры, соединения и измерение давления. | Понимание работы системы и выбор оборудования по задаче. |
| Гелиевое течеискание | Принципы контроля герметичности, настройка течеискателя, контрольные течи и измерительный фон. | Подготовка прибора и выполнение согласованной схемы контроля. |
| Эксплуатация и сервис | Работа с вакуумным оборудованием, техническое обслуживание и диагностика. | Поддержание работоспособности оборудования на предприятии. |
| Организация производственного контроля | Карты и методики контроля, условия испытаний, критерии и оформление результатов. | Внедрение контроля герметичности в производственный процесс. |
2. Корректно выбранное оборудование и инструменты
Значение для достоверности контроля. Достоверность результата зависит от пригодности прибора, диапазона измерения и работоспособности всей испытательной схемы. Контрольная течь с известным потоком помогает проверить, что измерительный тракт обнаруживает утечку на требуемом уровне.
Измерительное и испытательное оборудование
Измерительную основу контроля составляют гелиевые масс-спектрометрические течеискатели, вакуумметры и преобразователи давления. Для количественных измерений используются приборы с действующей поверкой в пределах подтверждённых диапазонов.
| Оборудование | Назначение | Статус и условия применения |
|---|---|---|

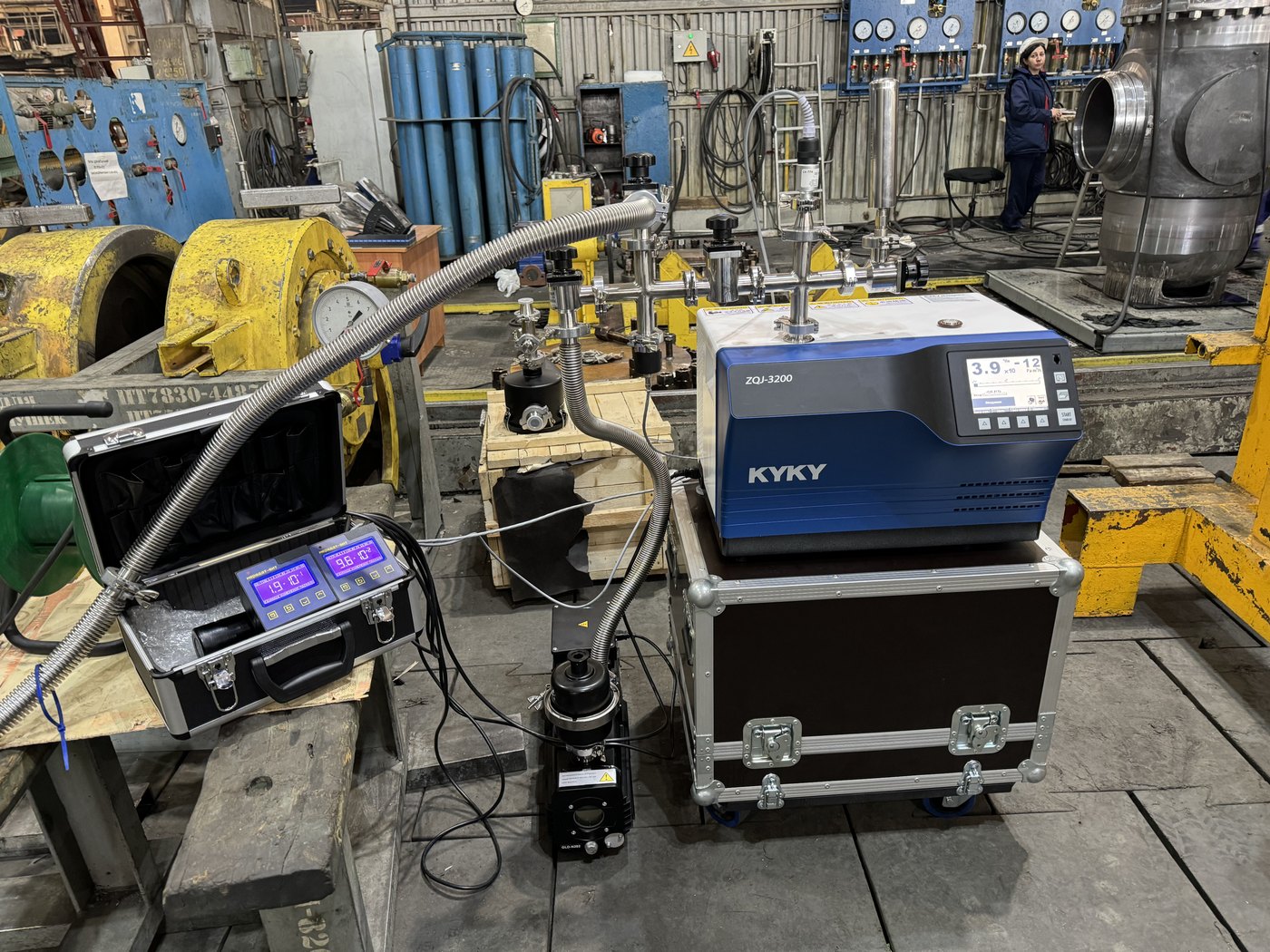

| Гелиевый масс-спектрометрический течеискатель ZQJ, исполнение 3200 | Измерение потока гелия, поиск течей и контроль герметичности изделий. | Поверен и пригоден Средство измерений утверждённого типа. |
| Комбинированный вакуумметр Мерадат-ВИТ19ИТ2 | Измерение остаточного давления и контроль вакуумного режима. | Поверен и пригоден В подтверждённых диапазонах 1,33 × 10⁻⁵–1,33 × 10⁻¹ Па и 1,33 × 10⁻¹–13,33 Па, с преобразователями ПМИ-2 и СК-ТП4. |
| Преобразователь давления СДВ-И-М | Измерение давления в испытательной системе, манометрический контроль. | Поверен и пригоден Применяется в пределах характеристик соответствующего исполнения. |
| Малогабаритный гелиевый течеискатель «Гелийком» | Оперативный поиск мест утечки гелия. | Индикаторный прибор для локализации течей. |
| Датчики давления МИДА и ПРОМА; переносной вакуумметр Teledyne Hastings HPM | Оснащение измерительных стендов, контроль давления и вакуумных режимов. | Применение по назначению и паспортным характеристикам; метрологический статус учитывается для выбранной измерительной задачи. |
| Ультразвуковой дефектоскоп Velograph II и преобразователи АЛТЕС | Ультразвуковой контроль и толщинометрия; прямые, раздельные и наклонные преобразователи. | Настройка по комплекту мер; параметры преобразователей проверены на соответствие паспортным данным. |

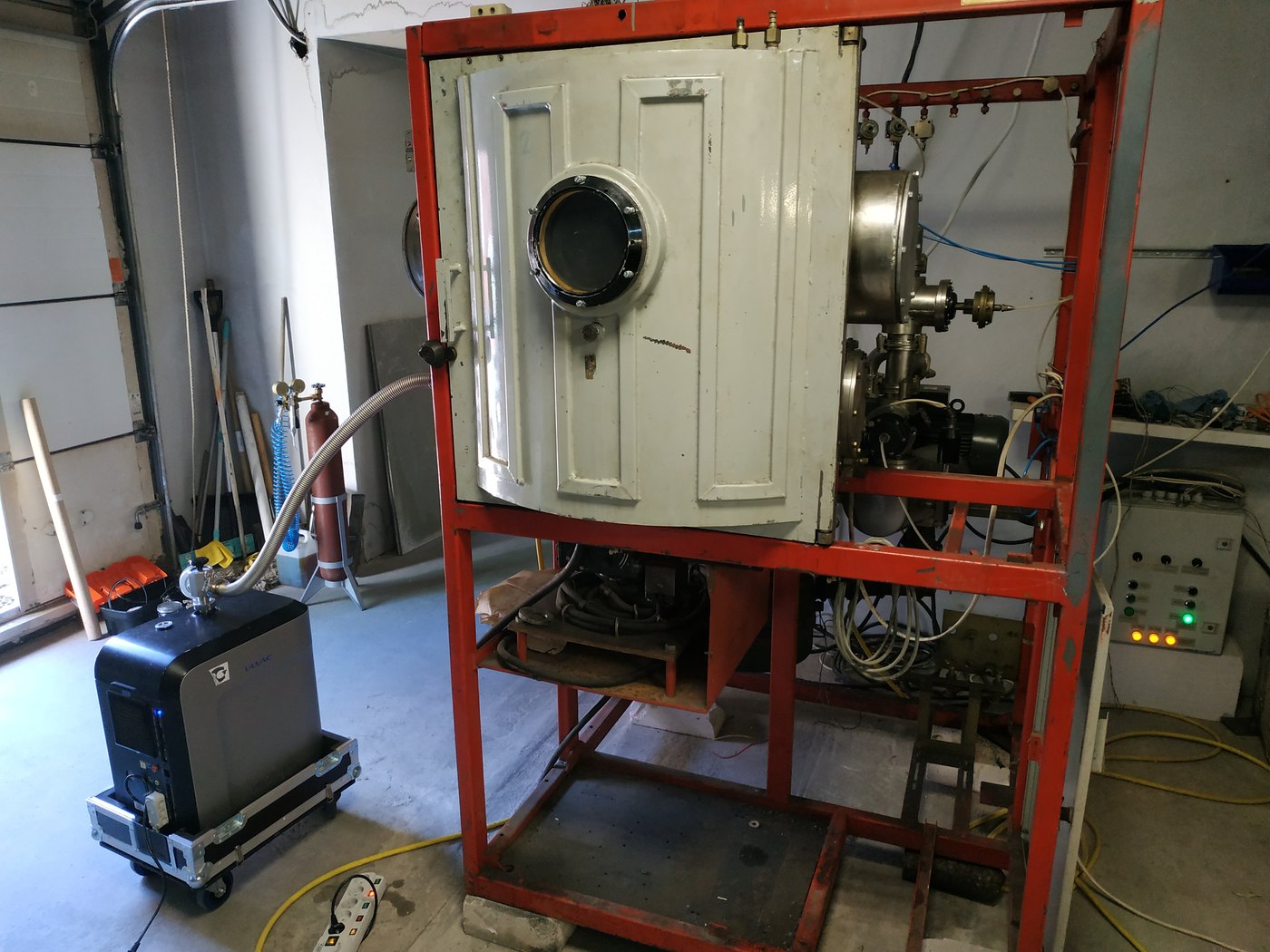

| Вакуумные камеры, откачные системы и присоединительная оснастка | Подготовка испытательного объёма, создание вакуума и подключение изделий к измерительному тракту. | Компоновка выбирается по размерам изделия, газовой нагрузке и согласованной схеме контроля. |
Поверка вакуумметра выполнена в сокращённом объёме. Количественные измерения с подтверждённой поверкой выполняются только в указанных пределах. Настройка течеискателя по контрольной течи дополняет подготовку измерительного тракта.

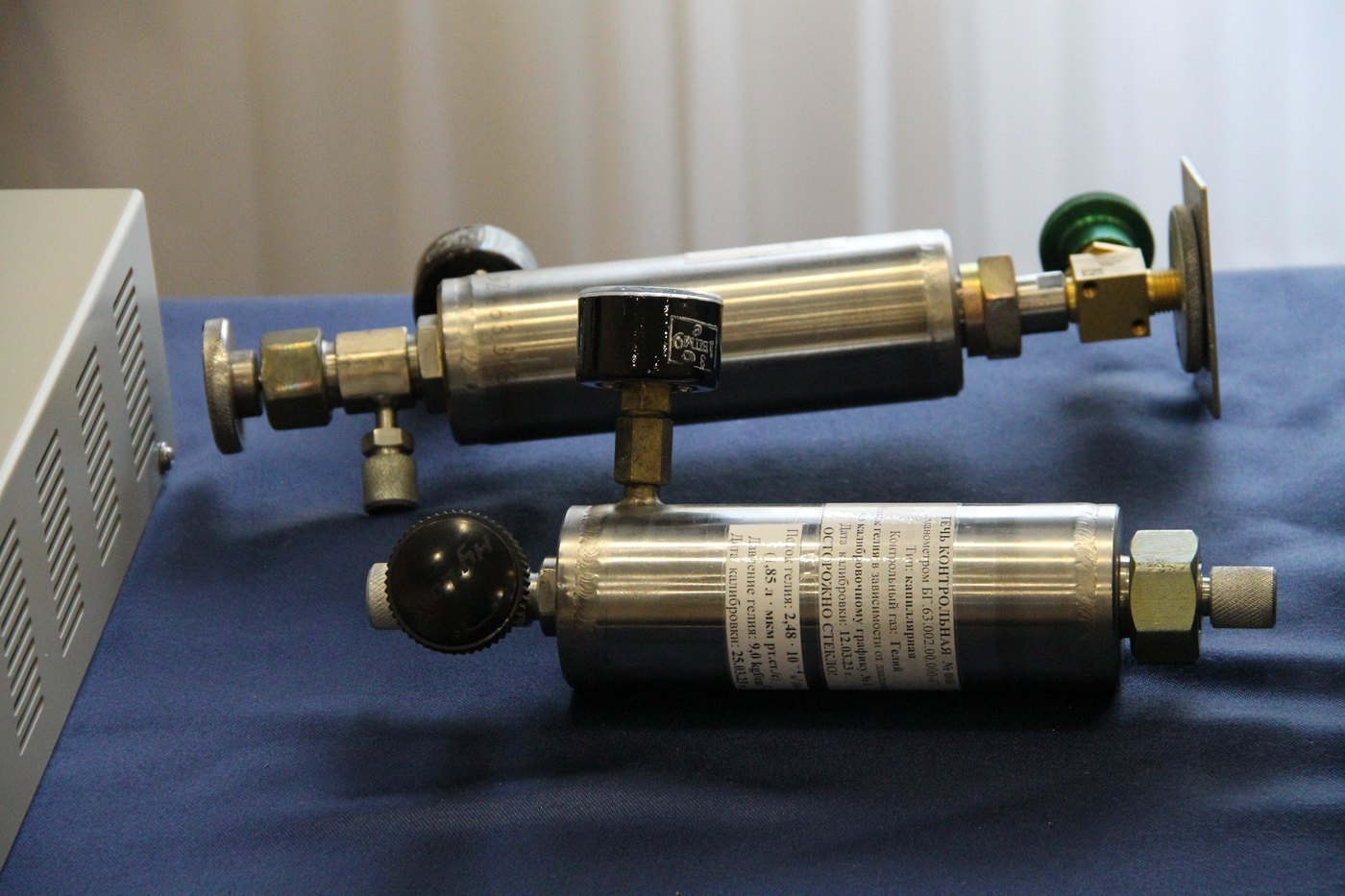

Контрольные течи и образцы
Контрольный источник с известным потоком гелия помогает настроить течеискатель, проверить отклик и работоспособность испытательной схемы. Для капиллярного и ультразвукового контроля применяются образцы и меры с заданными характеристиками.
| Мера или источник | Роль в контроле | Метрологическое обеспечение |
|---|---|---|
| Гелит-1 | Мера малого потока гелия для настройки и проверки отклика масс-спектрометрического течеискателя. | Поверенные меры потока Средства измерений утверждённого типа; межповерочный интервал — 1 год. |
| Гелит-2 | Мера малого потока для проверки отклика при высокой чувствительности. | Поверенные меры потока Средства измерений утверждённого типа; межповерочный интервал — 2 года. |
| КТК-ИЗ-003 | Контрольная гелиевая течь — калибровочная точка при настройке течеискателя. | Применение по документированному потоку и условиям калибровки. |
| Капиллярная КТК | Создание контрольного потока, зависящего от давления; проверка схем в другой области потоков. | Поток определяют по калибровочной зависимости и заданному давлению. |
| Pfeiffer Vacuum 109241 и LK-8-142 | Контрольные источники для настройки и проверки отклика течеискателей. | Документированные значения заводской калибровки. Калибровка и российская поверка учитываются отдельно. |

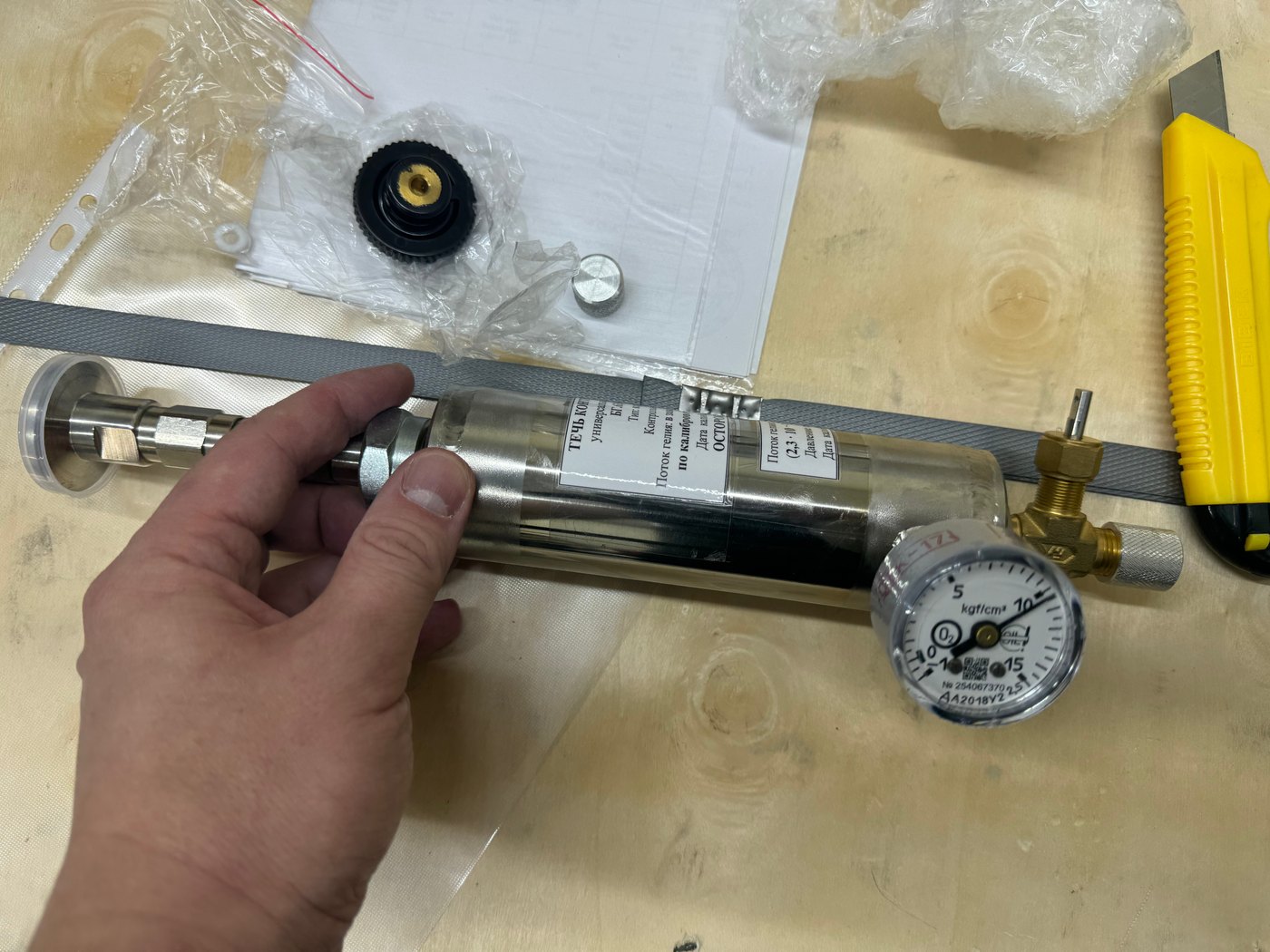

| Контрольная капиллярная течь ЛИКЛАБ с манометром | Проверка измерительного тракта; исполнения для работы со щупом или подключения через вакуумный фланец. | Калибровка потока и индивидуальный график зависимости от давления; учёт температуры и давления в резервуаре. |
Как обеспечивается корректный контрольный поток. Для настройки учитывают паспорт конкретной меры, температуру, давление и условия калибровки. Перед измерением обеспечивают температурную стабилизацию и применяют предусмотренные паспортом поправки. Для капиллярной течи с резервуаром поток выбирают по калибровочной зависимости при заданном давлении.
Поверка меры потока, калибровка контрольной течи и поверка течеискателя выполняют разные задачи. Поверка манометра в составе течи относится к манометру. Проверка отклика системы контрольной течью не заменяет поверку измерительного прибора.
| Образец или мера | Характеристики | Назначение |
|---|---|---|
| Контрольный образец для капиллярной дефектоскопии | III класс чувствительности; стальная пластина с искусственной тупиковой трещиной. Нормативная база — ГОСТ 18442-80 и ПНАЭ Г-7-018-89. | Оценка чувствительности и качества дефектоскопических материалов, проверка процесса капиллярного контроля. |
| Комплект дефектоскопических мер А3-НК | Поверен и пригоден Комплект мер из стали для ультразвукового контроля. | Настройка и проверка параметров ультразвуковых приборов и измерительных систем. |
| Пьезоэлектрические преобразователи АЛТЕС | Прямые, раздельные и наклонные преобразователи; параметры проверены по паспортам. | Подбор акустической схемы по геометрии объекта и задаче дефектоскопии или толщинометрии. |
При применении капиллярного образца учитываются очистка, последовательность нанесения материалов, время выдержки и ресурс образца. Комплект ультразвуковых мер используется для настройки соответствующего метода и не является мерой потока гелия.
Проверка всей схемы испытаний. В методике предусматривают подачу контрольного потока в точку, позволяющую оценить отклик всей системы, включая удалённые участки. Проверки до и после серии измерений помогают выявить изменение чувствительности, фона или условий испытаний; точки подключения и периодичность устанавливаются для конкретной схемы.
3. Аттестация лаборатории в области выполняемых работ
Значение для достоверности контроля. Аттестация связывает методы контроля, оснащение и квалификацию исполнителей с определённой областью объектов. Для заказчика важны действующий документ и соответствие его области конкретному изделию и этапу работ.
Документальная база аттестации
| Документ | Подтверждаемые компетенции | Реквизиты и сроки |
|---|---|---|
| Свидетельство об аттестации лаборатории неразрушающего контроля | Аттестация в Системе НК для объектов, поднадзорных Ростехнадзору. Область включает контроль проникающими веществами: капиллярный контроль и течеискание; ультразвуковую дефектоскопию и толщинометрию. | № ЛНК-095А0036 С 03.04.2026 до 15.11.2027 |
| Паспорт лаборатории | Состав оборудования, контрольные образцы, квалификация, методы и объекты контроля, нормативная и методическая база, организация работ. | Паспорт лаборатории 2026 года |
Методы и объекты контроля
Основная специализация ЛИКЛАБ — контроль герметичности изделий и вакуумных систем. Метод и схема испытания выбираются по конструкции изделия, допустимому потоку утечки и требованиям технической документации.
| Метод | Задача | Применение |
|---|---|---|
| Гелиевое масс-спектрометрическое течеискание — ПВТ | Обнаружение и локализация течей, измерение потока гелия, оценка герметичности. | Изделия, соединения и вакуумные узлы; испытания в лаборатории и на площадке заказчика. |
| Манометрический контроль герметичности | Оценка герметичности по изменению давления в подготовленном испытательном объёме. | Контроль с учётом объёма, температуры, выдержки и установленного критерия приёмки. |
| Капиллярный контроль — ПВК | Выявление несплошностей, выходящих на поверхность. | Контроль с применением дефектоскопических материалов и образца для оценки чувствительности. |
| Ультразвуковой контроль — УК | Дефектоскопия и измерение толщины. | Применение соответствующих преобразователей и комплекта мер для настройки. |
| Группа объектов | Оборудование |
|---|---|
| Химические, нефтехимические и нефтеперерабатывающие производства | Оборудование, работающее под давлением до 16 МПа, свыше 16 МПа и под вакуумом. |
| Хранение и транспортирование | Резервуары для взрывопожароопасных и токсичных веществ; изотермические хранилища; цистерны, контейнеры, бочки и баллоны. |
| Криогенные и холодильные системы | Криогенное оборудование и оборудование аммиачных холодильных установок. |
| Теплотехническое оборудование | Печи, котлы ВОТ, энерготехнологические котлы и котлы-утилизаторы. |
| Механическое и технологическое оборудование | Компрессорное и насосное оборудование, центрифуги и сепараторы. |
| Трубопроводные системы | Технологические трубопроводы, трубопроводы пара и горячей воды. |
Область аттестации охватывает работы при изготовлении, строительстве, монтаже, ремонте, реконструкции, эксплуатации, техническом диагностировании и освидетельствовании. Контроль проводится на стационарных местах и в полевых условиях. Допустимость конкретного метода определяется областью аттестации и документацией на объект.
Организация работ и качество результатов
ЛИКЛАБ располагает системой менеджмента качества, фондом нормативной и методической документации и архивом результатов измерений. Для изделия разрабатывается карта или методика контроля, а результат оформляется заключением по выполненным испытаниям.
| Этап | Содержание | Значение для заказчика |
|---|---|---|
| Определение задачи | Изучение изделия, границ контроля, требований к герметичности и условиям испытаний. | Согласованная схема контроля и критерий оценки. |
| Подготовка методики | Выбор метода, оборудования и оснастки; разработка карты контроля. | Учитываются особенности конструкции и измерительной задачи. |
| Подготовка измерительного тракта | Учёт поверки приборов; настройка по контрольной течи; проверка режима и фонового сигнала. | Контроль проводится в определённых измерительных условиях. |
| Проведение испытаний | Измерение потока утечки, поиск мест негерметичности или выполнение другого согласованного метода. | Результаты относятся к конкретному изделию и схеме испытаний. |
| Оформление результатов | Оценка по установленным критериям, подготовка заключения и хранение результатов в архиве. | Документированные результаты для технической оценки изделия. |
4. Аккредитация и компетентность по ГОСТ ISO/IEC 17025
Значение для достоверности контроля. Оценка компетентности охватывает техническую подготовку и систему менеджмента: выбор методов, метрологическое обеспечение, условия испытаний и управление результатами. Документальное подтверждение оценивается вместе с его областью и требованиями конкретного проекта.
Подтверждение соответствия ЛИКЛАБ
Лаборатория контроля герметичности ЛИКЛАБ располагает сертификатом НОКС о соответствии ГОСТ ISO/IEC 17025-2019. Сертификат подтверждает соответствие требованиям к компетентности испытательных и калибровочных лабораторий в системе добровольной сертификации.
| Документ | Подтверждаемые компетенции | Реквизиты и сроки |
|---|---|---|
| Сертификат НОКС | Соответствие ГОСТ ISO/IEC 17025-2019 «Общие требования к компетентности испытательных и калибровочных лабораторий» в системе добровольной сертификации. | № 05-002-2025 С 15.08.2025 до 15.08.2028; условия действия предусматривают инспекционный контроль. |
Статус документа и требования к проекту. Сертификат НОКС является документом добровольной сертификации. Аккредитация в национальной системе аккредитации с запрашиваемой областью и отдельная аттестация лаборатории по ГОСТ Р 50.05.01-2018 не заявляются. Для работ с дополнительными требованиями к допуску состав исполнителей и участие лаборатории с необходимой областью согласуются с заказчиком.
Система менеджмента качества, нормативная и методическая документация, метрологическое обеспечение и архив результатов объединяют первые три основы в управляемый процесс. Компетентность поддерживается подтверждением квалификации, контролем состояния оборудования и соблюдением выбранной методики.
Преимущества комплексной подготовки ЛИКЛАБ
Квалификация и научная подготовка
III уровень по течеисканию, подтверждение практических навыков и опыт в вакуумной технике помогают решать задачи измерения и локализации утечек.
Контроль измерительной системы
Поверенные приборы, меры потока и калиброванные контрольные источники позволяют подготовить измерительную схему под согласованный критерий герметичности.

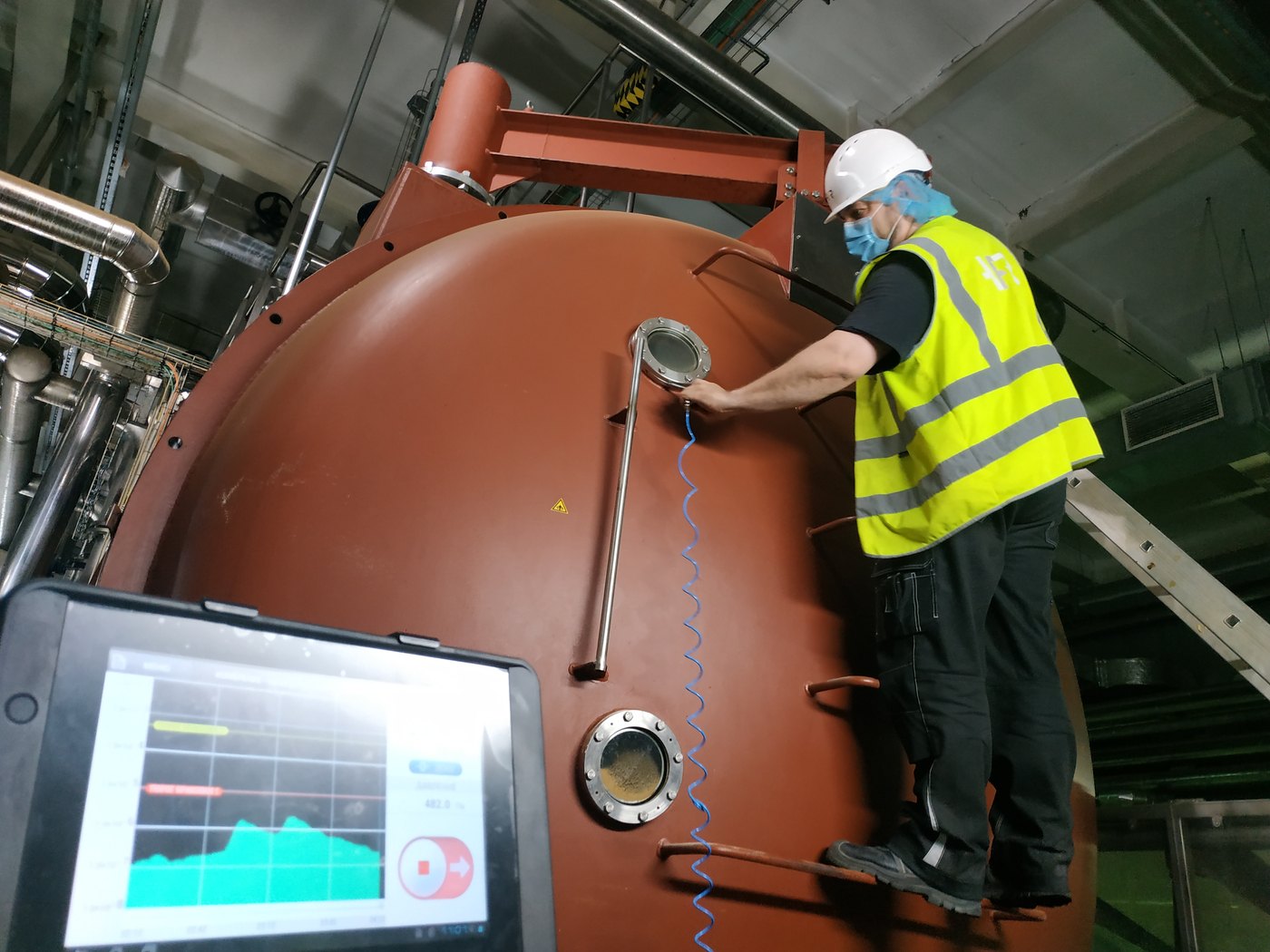

Лабораторные и выездные испытания
Работы выполняются на стационарных местах и на площадке заказчика с подбором метода и подключения под конкретное изделие.
Инженерная поддержка предприятия
Разработка методик, наладка контроля, аудит вакуумных систем и обучение помогают применять результаты в производственном процессе.
Обсудить контроль герметичности или обучение
Передайте чертёж изделия, требования к герметичности, условия испытаний и требования к допуску исполнителей. ЛИКЛАБ подберёт метод, оборудование и состав работ.
