Вакуумный тракт в реальных деталях
Фланец, клапан, гибкое соединение и уплотнение выбирают как части одной системы. До заказа проверьте стандарт разъёма, условный проход, материал уплотнения и доступ к крепежу. Для камеры с частыми загрузками особенно важны удобство сборки и возможность осмотра уплотняемых поверхностей.

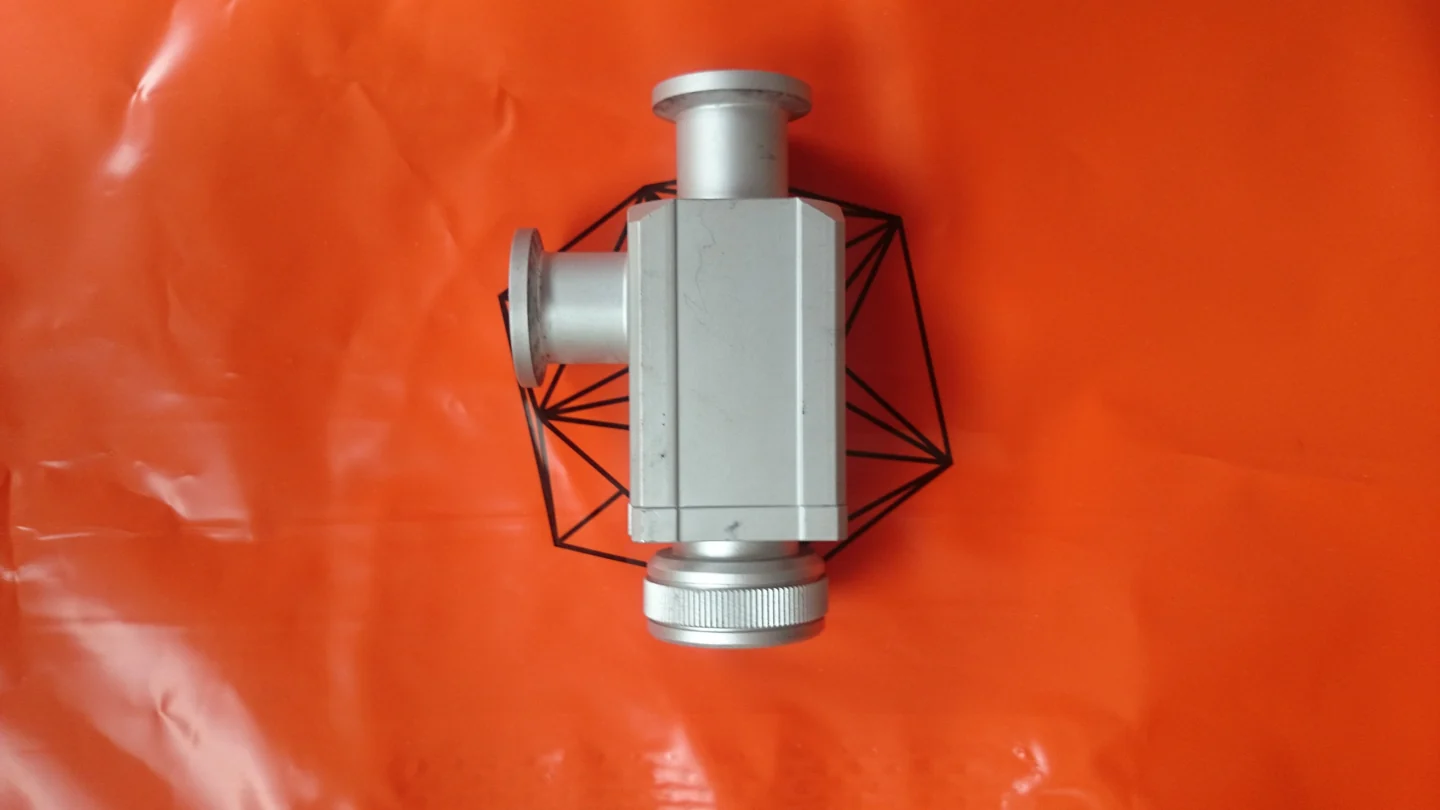

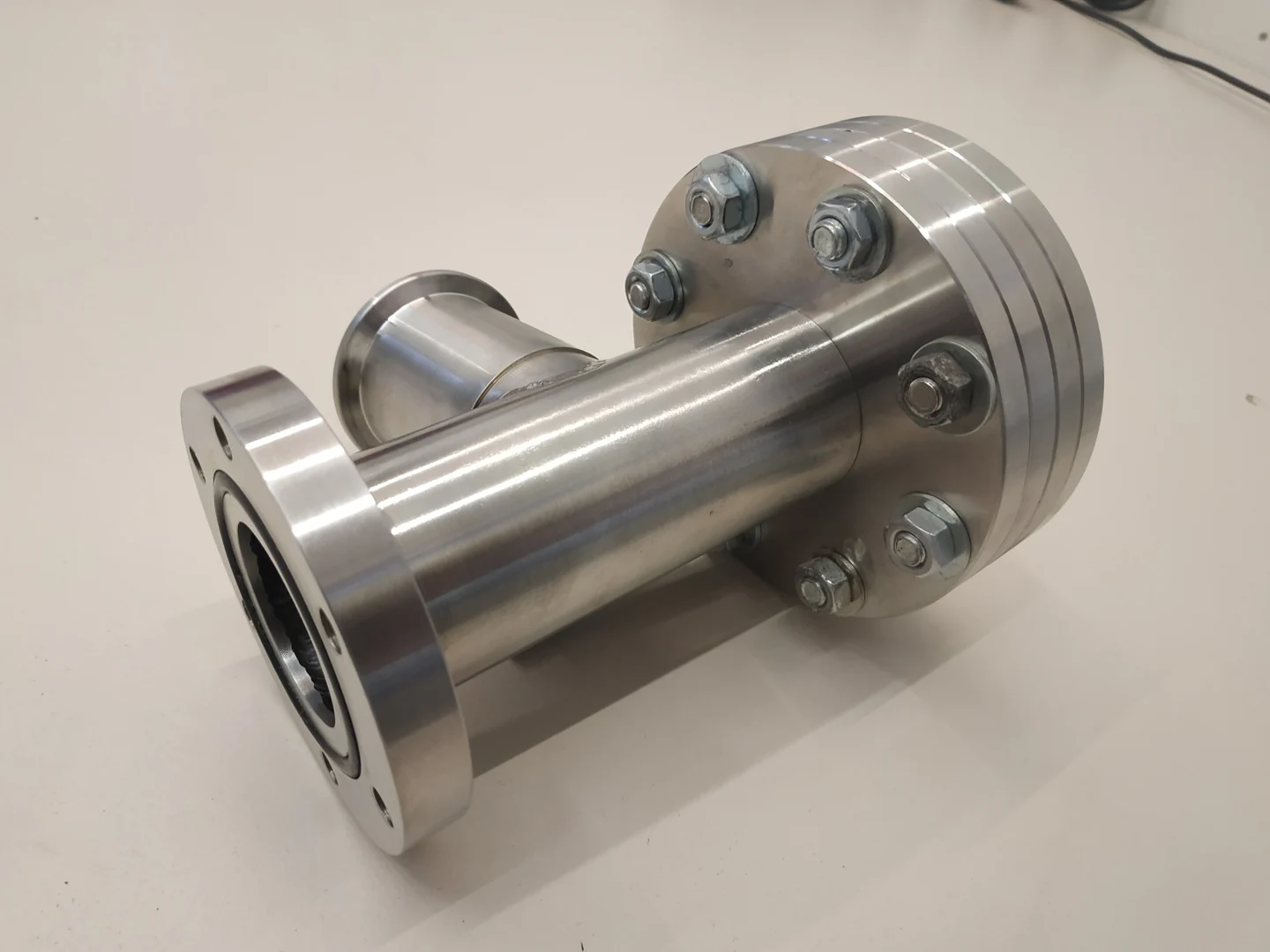

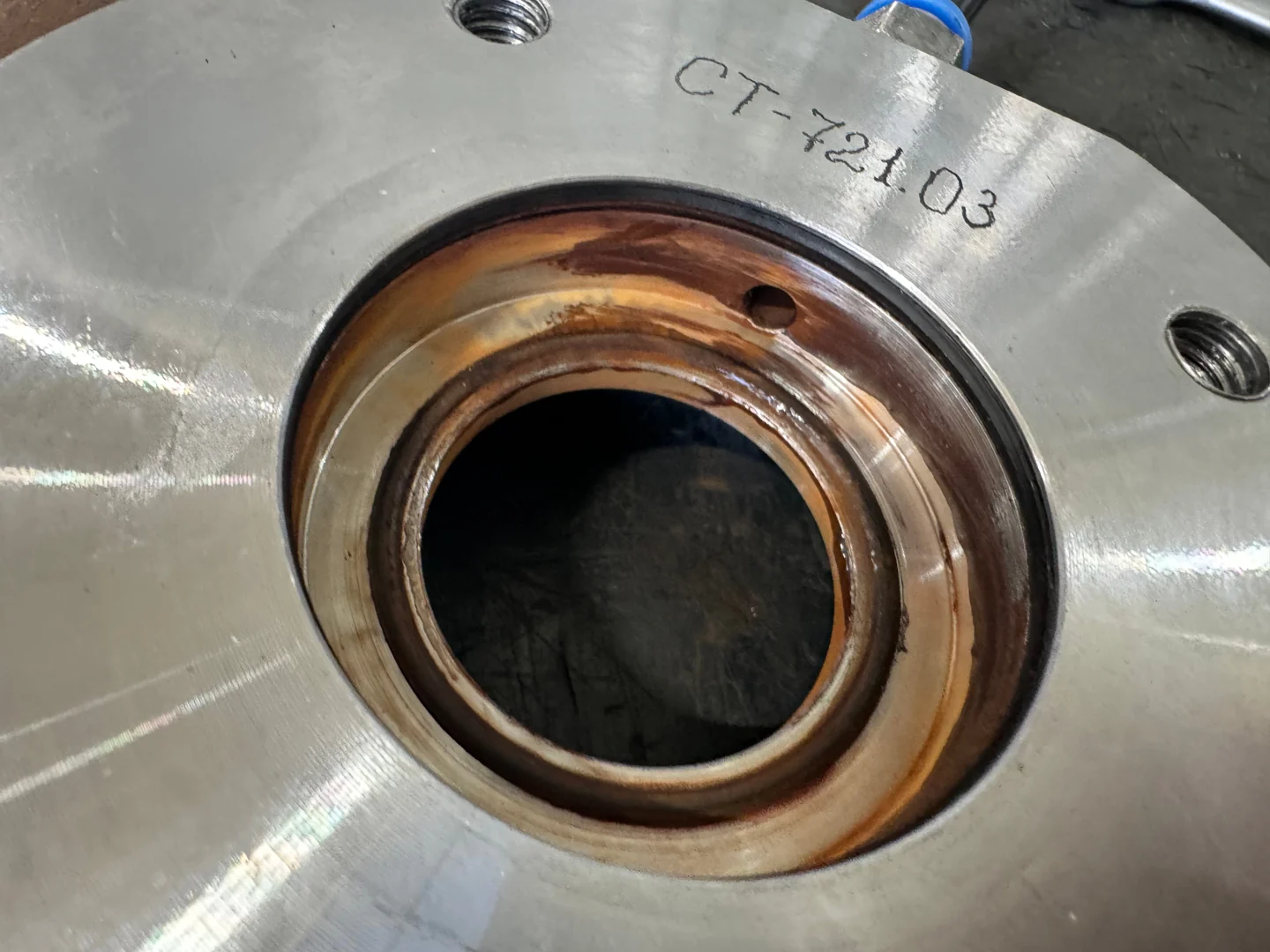

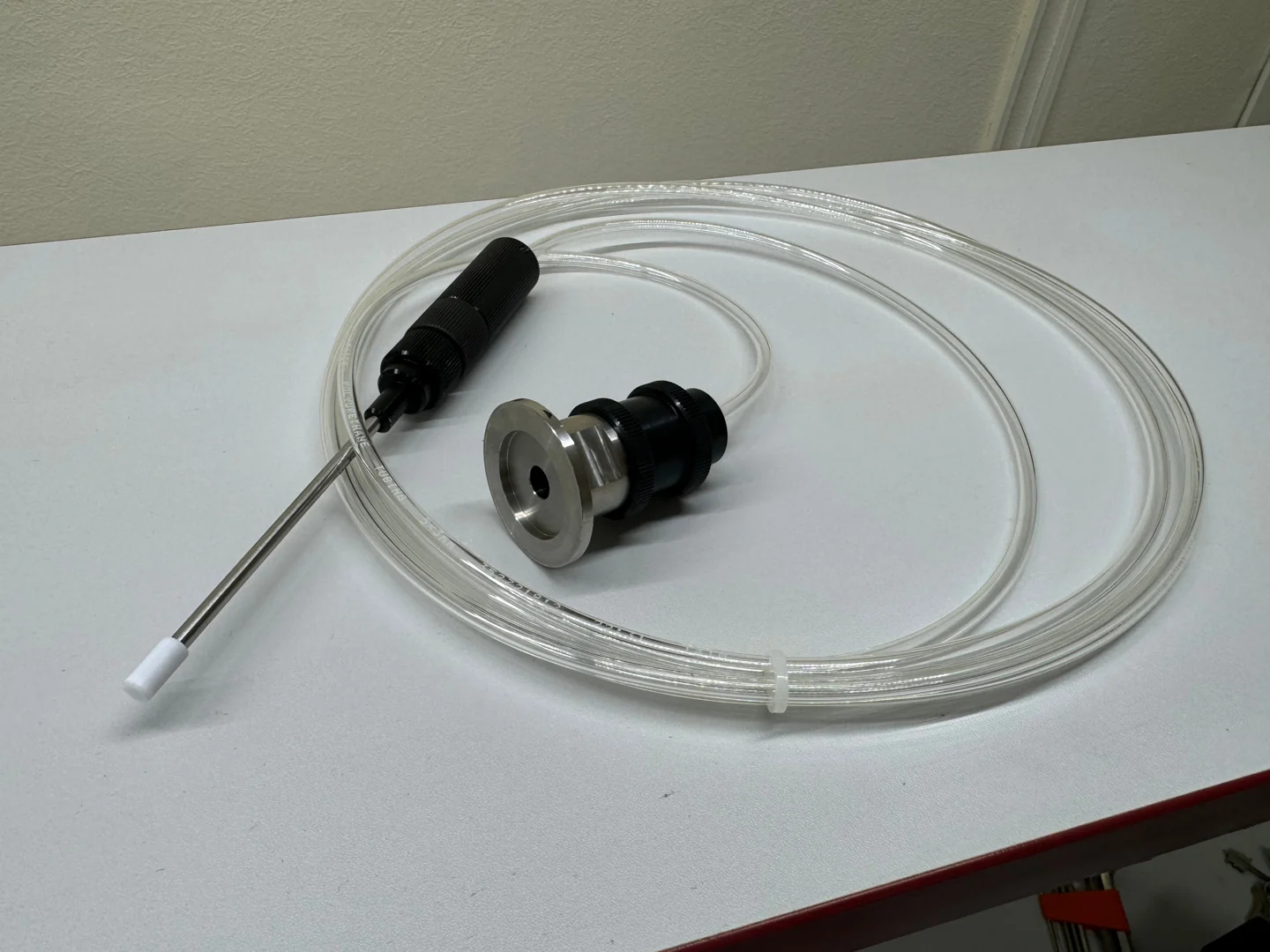

Фотографии из рабочего архива Ликлаб
Соединения и компоненты вакуумного тракта
Вакуумная арматура соединяет насос, камеру, датчики и газовые линии. В каталоге представлены клапаны, сильфоны, фланцы, уплотнения, фасонные детали, окна и вводы. Номенклатура CBVAC разделена по назначению и стандартам KF, ISO-K, ISO-F и CF.
Сначала выберите функцию узла
- Отсечь объём или организовать напуск газа — клапаны и шиберные затворы.
- Собрать или разветвить магистраль — отводы, тройники, крестовины и переходники.
- Соединить участки разных размеров — переходники с указанием обоих присоединений.
- Компенсировать монтажное смещение — сильфон с подходящими длиной и фланцами.
- Закрыть, уплотнить или оснастить порт — фланцы, кольца, хомуты, окна и электрические вводы.
Арматура CBVAC по артикулам
В 54 карточках семейств собраны 569 артикулов компонентов с размерами, материалами и массой из исходного перечня. Клапаны показаны отдельными моделями. Таблицы позволяют сравнить исполнения внутри серии, а поиск находит номер детали.
Совместимость и комплектность
Сопоставляют стандарт каждого фланца, DN, монтажные размеры, материал, газовую среду и температурный режим. Для клапана дополнительно проверяют привод, направление перепада и состояние при потере питания. Герметичность и допустимый прогрев подтверждают для конкретного исполнения. Уплотнения, зажимы и ответные детали учитывают отдельными строками спецификации.
Практика Ликлаб в деталях
Вакуумная арматура в деталях: форма прохода и привод
На стенде CBVAC показаны разные конструкции: прямоугольный щелевой проход и круглый дисковый затвор. Внешнее сходство привода не означает одинаковое назначение или взаимозаменяемость узлов.
Арматуру выбирают по функции: изолировать полость, управлять потоком или обеспечить технологический проход. Затем согласуют стандарт фланца, проходное сечение, материал уплотнения, допустимый перепад давления и способ управления. Для автоматизации также нужны сведения о положении затвора и реакции привода при потере питания или воздуха.
