Сильфоны вакуумные KF

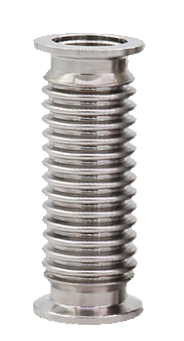

Сильфоны вакуумные с фланцами стандарта KF (Klein Flansch, по ISO 2867 или DIN 28404) применяются для герметичных соединений в системах высокого и сверхвысокого вакуума, где требуется гибкость линии, компенсация смещений и виброразвязка между узлами установки. Они изготавливаются из нержавеющей стали, как правило AISI 304L или 316L, и представляют собой тонкостенные гофрированные трубы с присоединительными фланцами типа KF (DN10–DN50).

Основная функция сильфона — обеспечить герметичное соединение при возможности изменения взаимного положения агрегатов. Гофрированная структура компенсирует термические деформации, упрощает монтаж и предотвращает передачу вибраций от насосов к чувствительным приборам. Рабочее давление таких сильфонов составляет от атмосферного до 10⁻⁵ Па, что соответствует требованиям большинства лабораторных и производственных вакуумных систем.

Фланцы стандарта KF имеют байонетное соединение с зажимным хомутом и уплотнительным кольцом из эластомера — чаще всего Viton (FKM), реже NBR или FFKM при высоких требованиях к химической стойкости и температуре. Конструкция соединения обеспечивает быструю сборку и разборку без инструмента, что особенно удобно при проведении сервисных и течеискательных работ.

Геометрия сильфонов подбирается исходя из длины участка и требуемой гибкости. Короткие (100–250 мм) применяются для компенсации вибраций, средние (500–1000 мм) — для соединения модулей откачки, длинные (до 4000 мм) — для трассировки линий между камерами, течеискателями и насосными постами. Для упрощения компоновки выпускаются исполнения с угловым фланцем (отклонение 90°) — обозначаемые индексом «У» в маркировке (например, ВН-KF-40-2000-У).

Типовые характеристики вакуумных сильфонов KF:
диапазон номинальных диаметров — DN10, DN16, DN25, DN40, DN50;
рабочее давление — до 10⁻⁵ Па (при корректной сборке с уплотнением из FKM);
температурный диапазон эксплуатации — от −20 до +200 °C (до +250 °C для FFKM);
допустимая осевая деформация — до 10–15 % длины;
возможность многократных циклов изгиба без потери герметичности.

Сильфоны Leaklab поставляются в исполнениях ВН-KF-[диаметр]-[длина]-[исполнение], с контролем герметичности методом гелиевого течеискания. Каждое изделие проходит проверку на утечку с чувствительностью не хуже 1×10⁻⁹ Па·м³/с, что гарантирует отсутствие фонового гелия при испытаниях изделий в вакуумных камерах.
Маркировка сильфонов по формуле ВН-[Фланец]-[Длина]-[Исполнение]

Ниже приведена унифицированная таблица маркировок сильфонов согласно принятой формуле. Обозначения читаются однозначно: индекс «ВН» — вакуумный сильфон; далее тип присоединительного фланца (KF-16, KF-25, KF-40, KF-50); затем номинальная длина в миллиметрах; в конце исполнение — «П» для прямого присоединения и «У» для углового присоединения на одном из фланцев (отклонение 90°).

Стандартизированные обозначения сильфонов

Наименование	Маркировка (новая)	Тип фланцев	Номинальный размер	Длина, мм	Исполнение	Краткое описание
Сильфон вакуумный KF-16, 2000 мм, прямой	ВН-KF-16-2000-П	KF	16	2000	П	Линейное соединение трасс большой протяженности; пример из методики.
Сильфон вакуумный KF-40, 4000 мм, угловой	ВН-KF-40-4000-У	KF	40	4000	У	Один фланец повернут на 90°; удобно к течеискателю или боковому порту камеры.
Сильфон вакуумный KF-16, 100 мм, прямой	ВН-KF-16-100-П	KF	16	100	П	Короткая вставка для развязки вибраций.
Сильфон вакуумный KF-16, 500 мм, прямой	ВН-KF-16-500-П	KF	16	500	П	Стандартная перемычка между модулями поста.
Сильфон вакуумный KF-16, 1000 мм, угловой	ВН-KF-16-1000-У	KF	16	1000	У	Компоновка при ограниченном пространстве.
Сильфон вакуумный KF-25, 250 мм, прямой	ВН-KF-25-250-П	KF	25	250	П	Соединение приборных линий среднего диаметра.
Сильфон вакуумный KF-25, 500 мм, угловой	ВН-KF-25-500-У	KF	25	500	У	Подключение к боковым портам течеискателя.
Сильфон вакуумный KF-25, 1000 мм, прямой	ВН-KF-25-1000-П	KF	25	1000	П	Типовой рукав для сервисных соединений.
Сильфон вакуумный KF-25, 2000 мм, угловой	ВН-KF-25-2000-У	KF	25	2000	У	Обход конструктивных препятствий трассы.
Сильфон вакуумный KF-40, 100 мм, прямой	ВН-KF-40-100-П	KF	40	100	П	Жесткая стыковка узлов большого диаметра.
Сильфон вакуумный KF-40, 500 мм, прямой	ВН-KF-40-500-П	KF	40	500	П	Баланс длины и проводимости магистрали.
Сильфон вакуумный KF-40, 1000 мм, угловой	ВН-KF-40-1000-У	KF	40	1000	У	Разворот трассы без дополнительных отводов.
Сильфон вакуумный KF-40, 2000 мм, прямой	ВН-KF-40-2000-П	KF	40	2000	П	Линии к вакуумным камерам среднего объема.
Сильфон вакуумный KF-50, 250 мм, прямой	ВН-KF-50-250-П	KF	50	250	П	Высокая проводимость при компактной компоновке.
Сильфон вакуумный KF-50, 500 мм, угловой	ВН-KF-50-500-У	KF	50	500	У	Подключение к боковым портам больших камер.
Сильфон вакуумный KF-50, 1000 мм, прямой	ВН-KF-50-1000-П	KF	50	1000	П	Магистрали с повышенной быстротой действия.
Сильфон вакуумный KF-50, 2000 мм, угловой	ВН-KF-50-2000-У	KF	50	2000	У	Оптимизация трассы при ограничениях по месту.
Сильфон вакуумный KF-50, 3000 мм, прямой	ВН-KF-50-3000-П	KF	50	3000	П	Длинная линия с высокой проводимостью.
Сильфон вакуумный KF-50, 4000 мм, угловой	ВН-KF-50-4000-У	KF	50	4000	У	Протяженные трассы с поворотом к оборудованию.
