Стенды газовой подготовки для подачи гелиевой воздушной смеси при испытаниях на герметичность
Стенды газовой подготовки предназначены для вакуумной подготовки изделия, дозированной подачи контрольной газовой среды, создания испытательного давления, последующего удаления использованного газа и финальной заправки изделия рабочим газоносителем. Такие системы применяют там, где недостаточно просто подключить баллон с гелием и подать газ в объект контроля. Для достоверных испытаний на герметичность требуется управляемый технологический цикл, в котором каждая стадия выполняется в заданной последовательности, под контролем давления, с исключением посторонних примесей и с подтвержденной герметичностью самой газовой системы.
Лаборатория Ликлаб изготавливает стенды газоподготовки и заправки гелием под задачи заказчика. Конфигурация стенда подбирается по типу изделия, рабочим объемам, требуемому испытательному давлению, допустимому времени цикла, составу контрольной смеси и порядку последующей передачи изделия в эксплуатацию. Такой подход позволяет получить не универсальный компромиссный узел, а специализированную систему, адаптированную под реальный технологический процесс конкретного предприятия.
Назначение стендов газовой подготовки
Основное назначение стенда состоит в том, чтобы обеспечить полный и воспроизводимый цикл обращения с газовой средой внутри объекта контроля. Сначала изделие подключают к стенду и выполняют вакуумирование внутреннего объема. Затем подают гелий до установленного давления или до заданной доли в составе смеси. После этого, если того требует методика, вводят балластный газ и доводят систему до нужного итогового давления испытания. На этапе контроля герметичности изделие находится в строго заданном состоянии по давлению и по составу внутренней газовой среды. После завершения испытаний стенд позволяет удалить использованную смесь, выполнить продувку или промежуточную подготовку объема и затем заправить изделие финальным газоносителем, с которым оно будет передано в эксплуатацию.
Такой цикл особенно важен для изделий, где испытание на герметичность и конечная газовая заправка являются связанными операциями. В этих случаях заказчику требуется не только проверить отсутствие недопустимых утечек, но и подготовить изделие к дальнейшему использованию без повторного вскрытия, без повторной разгерметизации и без лишних промежуточных ручных операций.
Какие задачи решает стенд
Стенд газовой подготовки решает сразу несколько технологических задач. Он удаляет воздух, влагу и остаточные газы из внутреннего объема изделия. Он формирует контрольную газовую среду с требуемым содержанием гелия. Он обеспечивает подачу смеси под установленным давлением и выдержку режима в течение испытания. Он дает возможность безопасно удалить контрольный газ после завершения проверки. Он переводит изделие из режима испытания в режим окончательной заправки. Он снижает риск случайных ошибок оператора, потому что последовательность действий задается конструкцией стенда, а не временной ручной обвязкой.
Для производственной практики это означает повышение повторяемости испытаний, уменьшение расхода дорогого гелия, снижение влияния человеческого фактора и повышение достоверности итогового решения о герметичности изделия. Чем точнее организован цикл газовой подготовки, тем меньше вероятность ложных результатов, нестабильности давления и загрязнения внутренней полости изделия посторонними примесями.
Общая логика работы стенда
Рабочий цикл стенда обычно включает несколько последовательных стадий. На первой стадии изделие соединяют со стендом через герметичную технологическую оснастку. На второй стадии выполняют вакуумирование внутреннего объема. Эта операция необходима для удаления воздуха, снижения парциального давления посторонних компонентов и подготовки объема к точному формированию испытательной среды. На третьей стадии в изделие подают гелий. Давление и скорость подачи выбирают по техническим требованиям к объекту контроля и по методике испытаний.
На четвертой стадии в систему может быть введен балластный газ. Обычно его используют для доведения внутреннего давления до требуемого уровня, для формирования определенной концентрации гелия в смеси или для моделирования условий эксплуатации. В качестве балластного газа могут применяться воздух, азот, аргон или иной согласованный газоноситель. На пятой стадии изделие выдерживают под давлением и выполняют контроль герметичности предусмотренным методом. После завершения испытаний стенд переводят в режим откачки или сброса. Использованную смесь удаляют из изделия, при необходимости проводят промежуточную продувку и затем выполняют финальную заправку уже тем газом, с которым изделие должно быть поставлено в эксплуатацию или передано на следующий этап производства.
Почему вакуумирование является обязательной стадией
Вакуумирование в составе такого стенда является не вспомогательной, а базовой технологической операцией. Если не удалить воздух и остаточную влагу из внутреннего объема, невозможно точно сформировать состав контрольной смеси. Внутри изделия останется непредсказуемая доля посторонних компонентов, которая будет влиять на парциальное давление гелия, на воспроизводимость испытания и на корректность последующего поиска утечек. Кроме того, остаточная влага и загрязнения способны ухудшать стабильность процесса, а в ряде случаев влиять на чистоту конечного газоносителя.
Поэтому качественный стенд газовой подготовки должен обеспечивать не просто наличие вакуумной линии, а полноценную вакуумную стадию с контролем остаточного давления, с правильно выбранной проводимостью магистралей, с надежной арматурой и с исключением подсоса воздуха через собственные соединения стенда.
Подача гелия и формирование контрольной смеси
После вакуумной подготовки стенд переводится в режим подачи гелия. В зависимости от задачи гелий может подаваться как основной испытательный газ или как компонент смеси. В ряде случаев изделие сначала заполняют чистым гелием до определенного давления. В других случаях стенд формирует смесь поэтапно, когда сначала в изделие вводят расчетное количество гелия, а затем добавляют балластный газ до получения конечного давления и требуемой объемной доли гелия.
Такой способ особенно удобен, когда необходимо снизить расход гелия, но при этом обеспечить уверенную чувствительность контроля. Стенд позволяет точно воспроизводить условия испытания от цикла к циклу. Для этого в систему включают приборы измерения давления, регулирующую арматуру, отсечные клапаны, распределительные коллекторы и при необходимости узлы дросселирования или дозирования. Конкретная архитектура выбирается по требуемой точности и по характеру объекта контроля.
Роль балластного газа
Балластный газ выполняет несколько функций. Он позволяет довести давление внутри изделия до нужного значения без перерасхода гелия. Он формирует стабильную рабочую смесь при установленной концентрации гелия. Он может использоваться для имитации условий, близких к реальной эксплуатации. Он снижает стоимость цикла там, где применение чистого гелия на всем объеме нецелесообразно.
При правильной организации процесса введение балластного газа не ухудшает достоверность испытаний. Напротив, оно позволяет управлять составом среды и точнее адаптировать режим контроля к особенностям конкретного изделия. Однако такой режим требует высокой герметичности самого стенда, корректного расчета объемов, аккуратного вакуумирования перед началом цикла и надежного контроля давления на всех стадиях.
Удаление испытательной смеси после контроля
После завершения испытаний изделие часто нельзя оставлять в том состоянии, в котором оно находилось во время проверки. Внутри него может оставаться временная смесь с повышенным содержанием гелия, которая не является рабочей средой для дальнейшей эксплуатации. Поэтому стенд должен уметь удалять использованный газ из изделия. Эта операция может выполняться путем вакуумирования, организованного сброса в безопасную систему отвода, продувки инертным газом или комбинированным способом.
Грамотно выполненное удаление испытательной смеси важно по двум причинам. Во-первых, оно позволяет подготовить изделие к финальной заправке без смешения временной и конечной среды. Во-вторых, оно уменьшает потери при последующих технологических операциях и исключает ситуацию, когда изделие с подтвержденной герметичностью приходится повторно вскрывать только для замены газа.
Финальная заправка газоносителем
Одним из наиболее ценных свойств стенда является возможность не ограничиваться испытанием, а завершать цикл окончательной заправкой изделия. После удаления временной испытательной смеси стенд переводится в режим подачи финального газоносителя. Это может быть воздух, азот, аргон, специальная смесь или иной согласованный газ. Изделие заполняется до требуемого давления и в таком состоянии передается заказчику или на следующий этап производственного маршрута.
Это решение существенно упрощает технологию предприятия. Изделие проходит контроль герметичности и сразу же подготавливается к практическому использованию. Заказчик получает объект, который уже находится в нужном газовом состоянии и имеет подтвержденную герметичность. Исключаются дополнительные операции по повторному подключению, дополнительной продувке и отдельной конечной заправке вне испытательного стенда.
Конструктивное исполнение стендов

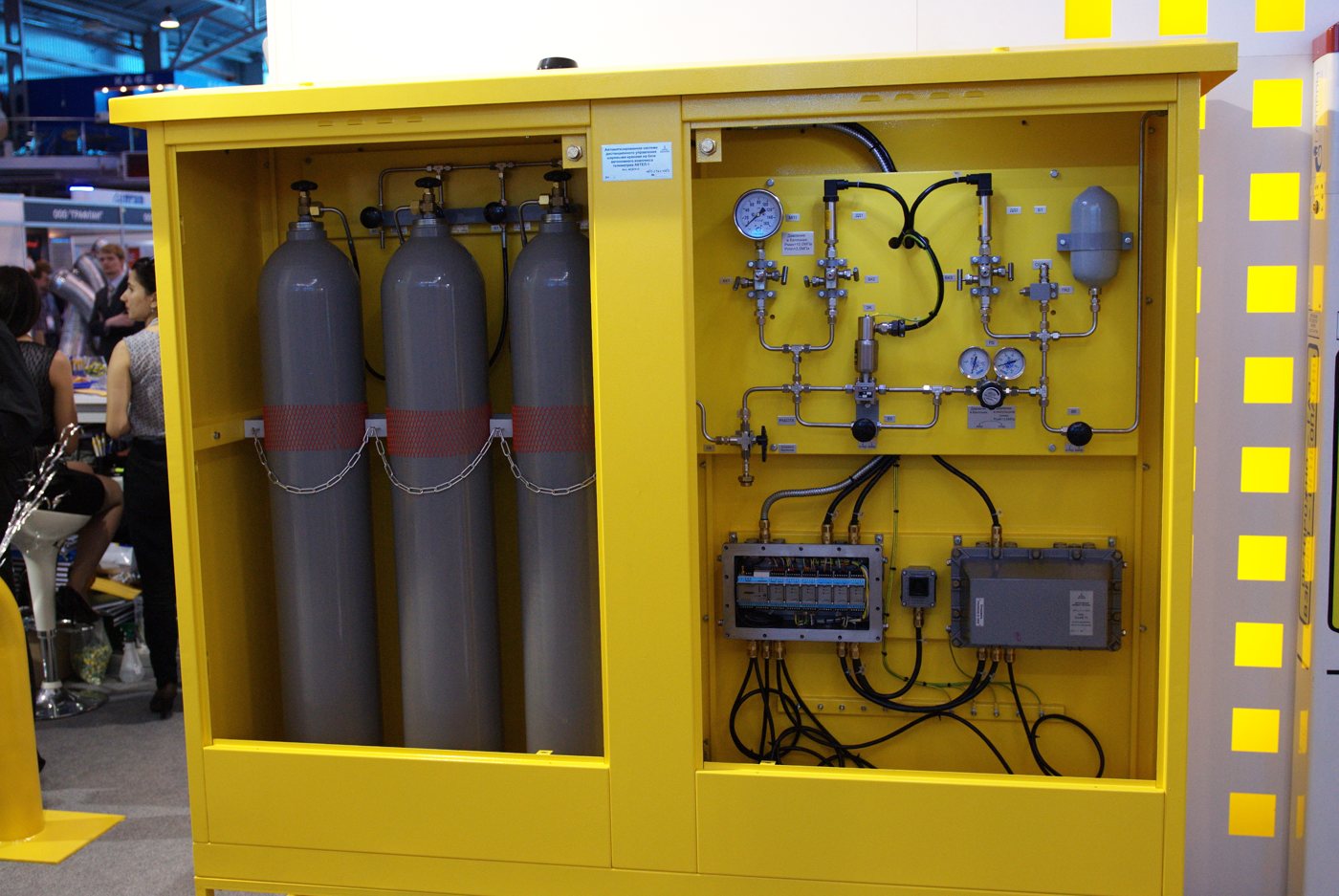

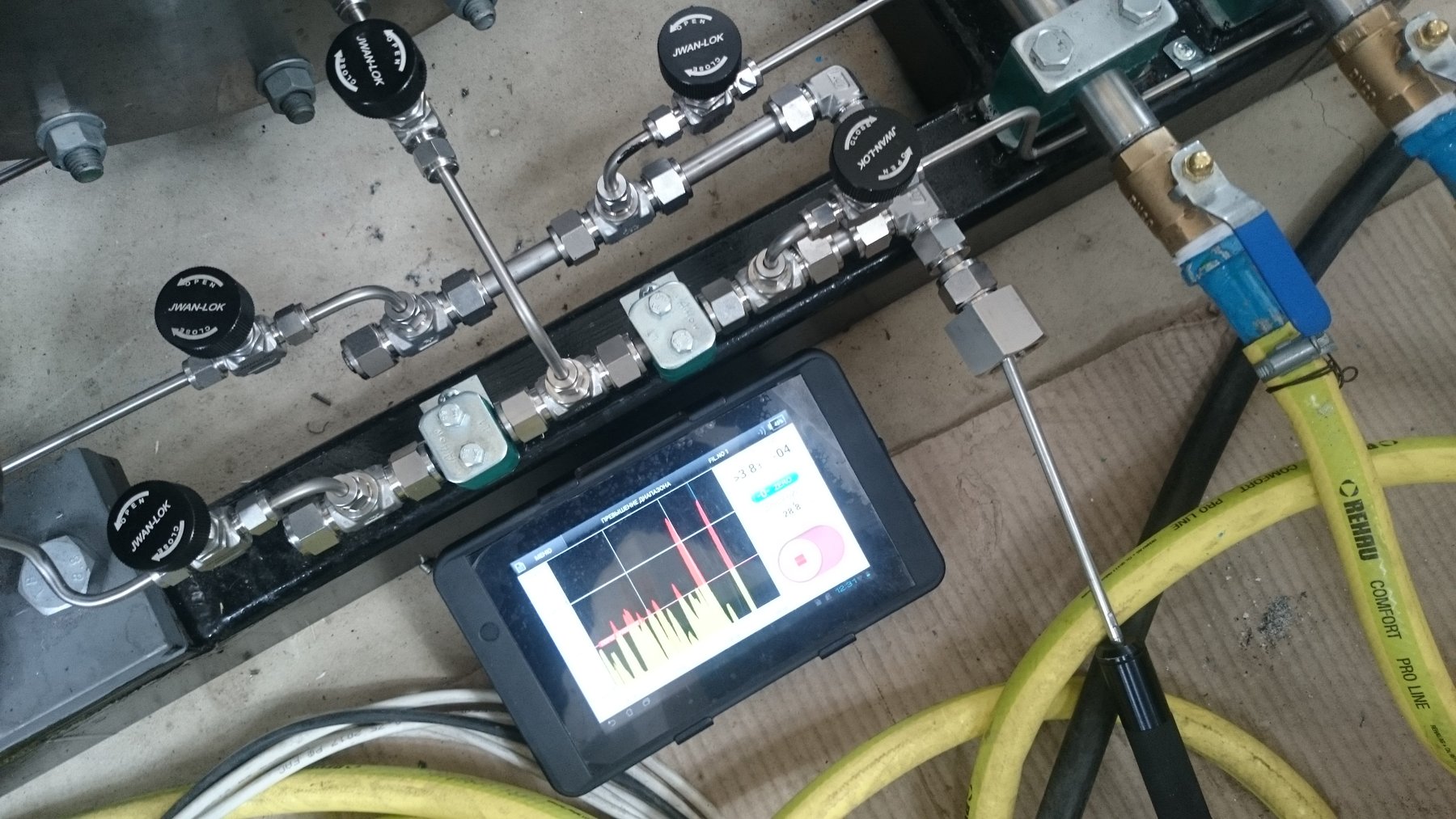

Стенды газовой подготовки могут выполняться в виде настенных панелей, рамных модулей, мобильных тележек, шкафных установок или стационарных технологических постов. Конкретное исполнение определяется составом газовой схемы, количеством подключаемых линий, требуемой производительностью по вакуумированию и удобством размещения на площадке заказчика. В состав стенда обычно входят газовые коллекторы, вакуумные линии, ручная или пневматическая арматура, датчики давления, вакуумные датчики, приборы визуального контроля, узлы подключения баллонов, фильтры, элементы безопасности и соединительные трубопроводы из нержавеющей стали.
Для ответственных применений используют сварные и высокогерметичные разъемные соединения, минимизируют мертвые объемы, обеспечивают удобный доступ к обслуживаемым элементам и предусматривают логичную трассировку всех магистралей. Это важно и для надежности работы, и для удобства приемки, и для последующего сервисного обслуживания.
Требования к точности и управляемости процесса
Стенд газовой подготовки должен не просто переносить газ из баллона в изделие. Он должен обеспечивать управляемый процесс, в котором оператор или система управления понимают, что происходит на каждом этапе. Для этого контролируют давление на линии подачи, давление внутри изделия, остаточное давление после вакуумирования, давление балластного газа и итоговое давление после финальной заправки. В ряде случаев дополнительно контролируют скорость набора давления, длительность выдержки, стабильность параметров во времени и корректность переключения контуров.
Такая управляемость необходима для воспроизводимости. Если на одинаковых изделиях каждый раз формируется немного разная среда, результаты испытаний начинают зависеть не от герметичности объекта, а от нестабильности подготовительного процесса. Качественный стенд исключает такую ситуацию и делает технологию прозрачной и повторяемой.
Контроль герметичности самих стендов
Стенд, предназначенный для испытаний на герметичность, сам должен быть герметичным. Это базовое требование. Если газовая система стенда имеет собственные утечки, результаты контроля объекта будут искажены. Возможны ложные сигналы, нестабильность давления, неоправданные потери гелия и ошибочные выводы о состоянии изделия. Поэтому в лаборатории Ликлаб все стенды поставляются с подтвержденной герметичностью.
Проверка герметичности выполняется гелиевым течеискательным масс-спектрометрическим методом контроля. Такой метод позволяет обнаруживать малые утечки и объективно подтверждать пригодность стенда для работы с гелием и вакуумом. Контролю подлежат ответственные сварные соединения, приборные врезки, штуцерные и резьбовые узлы, коллекторы, арматура, переходные участки, вакуумные линии и другие элементы, от которых зависит целостность газовой схемы. В результате заказчик получает стенд, у которого собственная герметичность подтверждена до начала эксплуатации.
Почему масс-спектрометрический контроль особенно важен
Для стендов, работающих с гелием, применение масс-спектрометрического метода является наиболее обоснованным решением. Этот метод чувствителен именно к тем утечкам, которые имеют значение для практической работы газовакуумной системы. Он позволяет контролировать реальные пути выхода газа и подсоса воздуха. Он особенно эффективен для сложных коллекторных схем, многокомпонентных трубных обвязок и участков с высокой плотностью соединений. Для заказчика это означает, что подтверждение герметичности стенда получено не косвенным способом, а методом, непосредственно связанным с реальной рабочей средой и реальными условиями применения установки.
Изготовление стендов под задачу заказчика
Лаборатория Ликлаб выполняет проектирование и изготовление стендов газоподготовки и заправки гелием для целей заказчика. Это означает, что при разработке учитываются рабочий объем изделия, требуемая производительность вакуумирования, тип контрольной смеси, рабочие и испытательные давления, количество контуров, требования к конечному газоносителю и особенности технологического маршрута на предприятии. При необходимости стенд может быть рассчитан как на единичные крупногабаритные изделия, так и на серийную работу с повторяющимися циклами.
Такой подход особенно важен потому, что универсального стенда на все случаи не существует. Изделия различаются по внутреннему объему, по допустимому давлению, по материалам, по чувствительности к загрязнениям и по логике испытательного цикла. Поэтому рационально разрабатывать систему именно под задачу, а не пытаться приспособить типовой узел к неподходящему процессу.
Преимущества для предприятия
Применение специализированного стенда газовой подготовки дает предприятию ряд практических преимуществ. Уменьшается расход гелия за счет управляемого формирования смеси. Повышается воспроизводимость испытаний. Снижается вероятность ошибок оператора. Ускоряется переход от стадии испытания к стадии финальной заправки. Исключается необходимость повторного вскрытия изделия после подтверждения герметичности. Становится возможной поставка изделия в уже подготовленном газовом состоянии.
Кроме того, предприятие получает более высокий уровень технологической дисциплины. Когда последовательность операций реализована в виде продуманного стенда, легче разрабатывать инструкции, обучать персонал, контролировать качество и обеспечивать единый стандарт выполнения работ на всех сменах и на всех партиях изделий.
Области применения

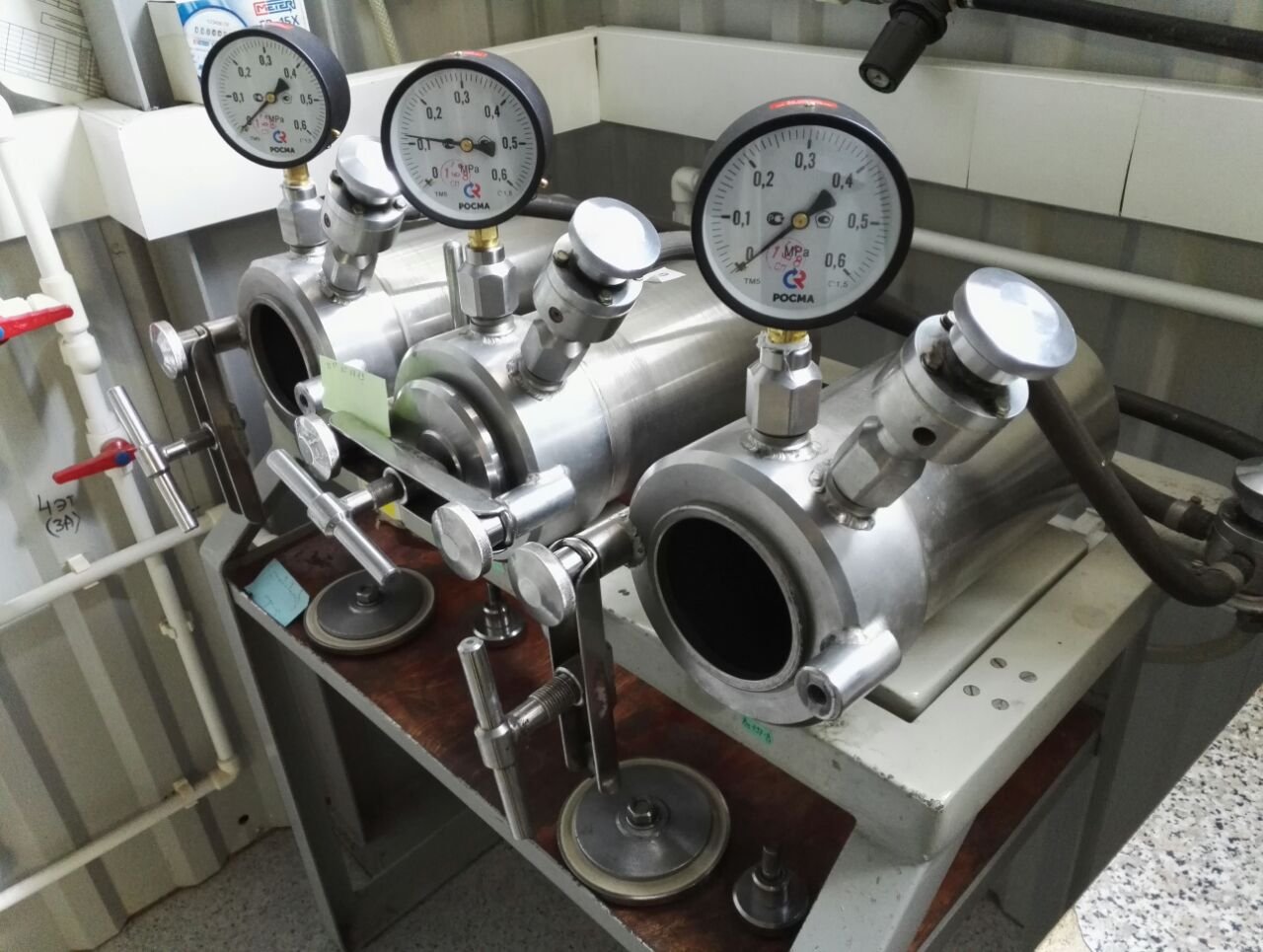

Такие стенды востребованы при испытаниях теплообменников, трубных систем, герметичных сосудов, приборных блоков, арматуры, модулей с внутренними полостями и других изделий, где требуется сначала сформировать контрольную среду, затем подтвердить герметичность, а после этого передать изделие заказчику в готовом состоянии. Они применимы в атомной промышленности, машиностроении, приборостроении, криогенной технике, газовых системах, исследовательских лабораториях и на специализированных участках контроля герметичности.
Что получает заказчик
Заказчик получает не просто газовую панель или набор арматуры, а технологический стенд с продуманной логикой работы. Такой стенд способен выполнять вакуумирование, подачу гелия, формирование гелиевой воздушной смеси, добавление балластного газа, выдержку изделия под испытательным давлением, удаление использованной смеси и финальную заправку рабочим газоносителем. При этом сам стенд поставляется с подтвержденной герметичностью, проверенной гелиевым течеискательным масс-спектрометрическим методом контроля.
Это особенно важно для ответственных производств, где достоверность испытаний зависит не только от качества изделия, но и от качества газовой системы, с помощью которой выполняется контроль. Герметичный, правильно спроектированный и адаптированный под задачу стенд становится полноценной частью технологии обеспечения качества.
Стенды газовой подготовки для подачи гелиевой воздушной смеси являются важным элементом современной технологии испытаний на герметичность. Они обеспечивают управляемый переход от вакуумной подготовки изделия к формированию контрольной смеси, позволяют создавать заданное испытательное давление, вводить балластный газ, удалять временную среду после контроля и выполнять окончательную заправку изделия финальным газоносителем. Такой подход позволяет совместить в одном технологическом цикле испытание и подготовку изделия к дальнейшему использованию.
Лаборатория Ликлаб изготавливает стенды газоподготовки и заправки гелием с учетом задач заказчика и поставляет их с подтвержденной герметичностью. Проверка герметичности выполняется гелиевым течеискательным масс-спектрометрическим методом контроля, что обеспечивает высокий уровень достоверности и делает такие стенды надежным инструментом для ответственных испытательных и производственных процессов.
