      Многоуровневая система испытаний на герметичность сосудов и аппаратов, работающих под давлением

      Фото: Многоуровневая система испытаний на герметичность сосудов и аппаратов, работающих под давлением

      Отдельного внимания заслуживают требования безопасности при применении газоаналитических и галогенных методов. Использование фреонов в присутствии нагретых металлических поверхностей может приводить к термическому разложению с образованием высокотоксичных продуктов. Поэтому в зоне испытаний исключаются источники открытого огня и сварочные работы. Аналогично регламентируется обращение с криогенными средами, в том числе жидким азотом, применяемым при вакуумных испытаниях и термостабилизации. Цветовая маркировка сосудов Дюара и требования к транспортировке направлены на минимизацию производственного травматизма.

      Практика испытаний на герметичность сосудов и аппаратов, эксплуатируемых под избыточным давлением, формировалась как ответ на реальные аварии и тяжелые технологические последствия разгерметизации. В химическом и нефтегазовом машиностроении негерметичность не является частным дефектом — это потенциальный источник пожара, взрыва или выброса токсичных веществ. Поэтому нормативная база, включая отраслевые стандарты типа ОСТ 26-11-14-88, выстраивает систему контроля не как формальную процедуру, а как барьер между опасной средой и окружающим пространством.

      Испытания на герметичность следует рассматривать как совокупность взаимодополняющих методов, каждый из которых решает конкретную задачу: выявление сквозных дефектов, определение суммарной утечки, локализация места разгерметизации, подтверждение соответствия установленным нормам допустимого падения давления. Абсолютной герметичности крупногабаритных аппаратов не существует; нормируется допустимая величина утечки, выраженная через относительное снижение давления за установленный интервал времени. Такой подход позволяет перейти от абстрактного требования «без утечки» к количественно измеряемому критерию приемки.

      Особое место занимает люминесцентно-гидравлический метод. Его физическая основа заключается в проникновении индикаторной жидкости в микродефекты при действии рабочего или испытательного давления и последующем вытягивании индикатора капиллярным слоем адсорбирующего порошка. Состав индикаторной суспензии подбирается таким образом, чтобы обеспечить высокую проникающую способность и интенсивную флуоресценцию в ультрафиолетовом излучении. Применение динатриевой соли флуоресцеина в спиртовой основе позволяет регистрировать даже микроскопические выходы жидкости на поверхность.

      Ключевым технологическим элементом является подготовка адсорбирующего слоя. Крахмал и декстрин подлежат предварительной сушке при температуре порядка 100–120 °C в течение 6–8 часов до состояния полной сыпучести. Обезвоживание необходимо для формирования развитой капиллярной структуры, обеспечивающей вытяжку индикатора из дефекта. Недостаточно высушенный порошок снижает чувствительность метода и приводит к размытию индикационных пятен.

      Продолжительность выдержки изделия под давлением определяется классом ответственности и габаритами аппарата и может достигать десятков часов. Таким образом обеспечивается стабилизация напряженно-деформированного состояния и заполнение возможных микроканалов индикаторной средой. После завершения контроля обязательным является обезвреживание отработанной люминесцентной жидкости. Окислительная обработка суспензией хлорной извести с добавлением сульфата натрия разрушает флуоресцентную молекулу и исключает экологический ущерб при утилизации. Этот этап подчеркивает, что контроль герметичности не должен создавать вторичные риски для персонала и окружающей среды .

      Пузырьковый метод, несмотря на внешнюю простоту, требует строгого соблюдения технологических параметров. При испытании в водяной ванне высота слоя воды над изделием должна обеспечивать надежную визуализацию выходящих газовых потоков. Вода должна оставаться прозрачной, а для предотвращения коррозионного влияния применяются ингибиторы. Температурный режим ограничивается, поскольку изменение вязкости и растворимости газов влияет на характер пузыреобразования.

      При невозможности погружения крупногабаритного оборудования применяется метод обмыливания. На наружные поверхности наносится пенообразующий раствор, формирующий стабильную пленку. При отрицательных температурах в состав вводятся солевые растворы, препятствующие замерзанию, а пенообразующие свойства обеспечиваются добавками растительного происхождения, содержащими сапонины. Этот пример демонстрирует, что в инженерной практике допустимо использование различных физико-химических механизмов, если они обеспечивают воспроизводимость и требуемую чувствительность контроля.

      Отдельного внимания заслуживают требования безопасности при применении газоаналитических и галогенных методов. Использование фреонов в присутствии нагретых металлических поверхностей может приводить к термическому разложению с образованием высокотоксичных продуктов. Поэтому в зоне испытаний исключаются источники открытого огня и сварочные работы. Аналогично регламентируется обращение с криогенными средами, в том числе жидким азотом, применяемым при вакуумных испытаниях и термостабилизации. Цветовая маркировка сосудов Дюара и требования к транспортировке направлены на минимизацию производственного травматизма.

      Нормирование допустимой негерметичности основывается на анализе опасности рабочей среды. Для токсичных веществ устанавливаются более жесткие критерии по относительному падению давления за единицу времени, чем для сред с преобладающей пожаро- или взрывоопасностью. При этом распределение допустимой утечки между элементами конструкции отражает их конструктивную специфику: наибольшая доля приходится на арматуру и фланцевые соединения как на узлы с подвижными и разъемными элементами, тогда как сварные соединения должны обеспечивать практически монолитную герметичность.

      Система испытаний на герметичность представляет собой сочетание расчетных критериев, физико-химических методов индикации и жестких требований по промышленной безопасности. Ее эффективность определяется не применением одного «универсального» способа, а грамотным выбором метода с учетом конструкции изделия, класса опасности среды и условий эксплуатации. Практика показывает, что именно комплексный подход обеспечивает требуемый уровень надежности и предотвращает аварии на объектах повышенной опасности.

      Новости
      Вакуумная камера для испытаний на герметичность Leaklab V125
      Вакуумная камера для испытаний на герметичность Leaklab V125

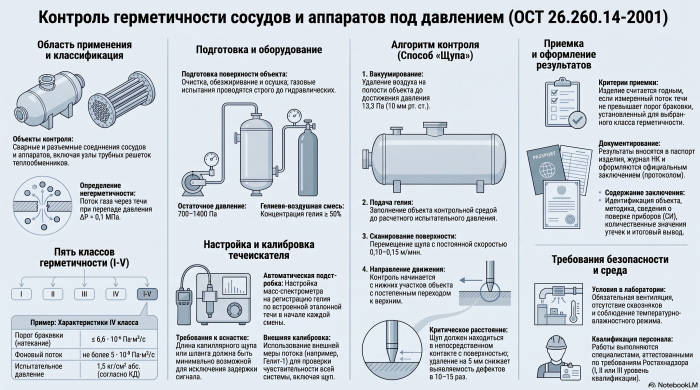

      Испытания на герметичность по ОСТ 26.260.14-2001. Сосуды и аппараты, работающие под давлением
