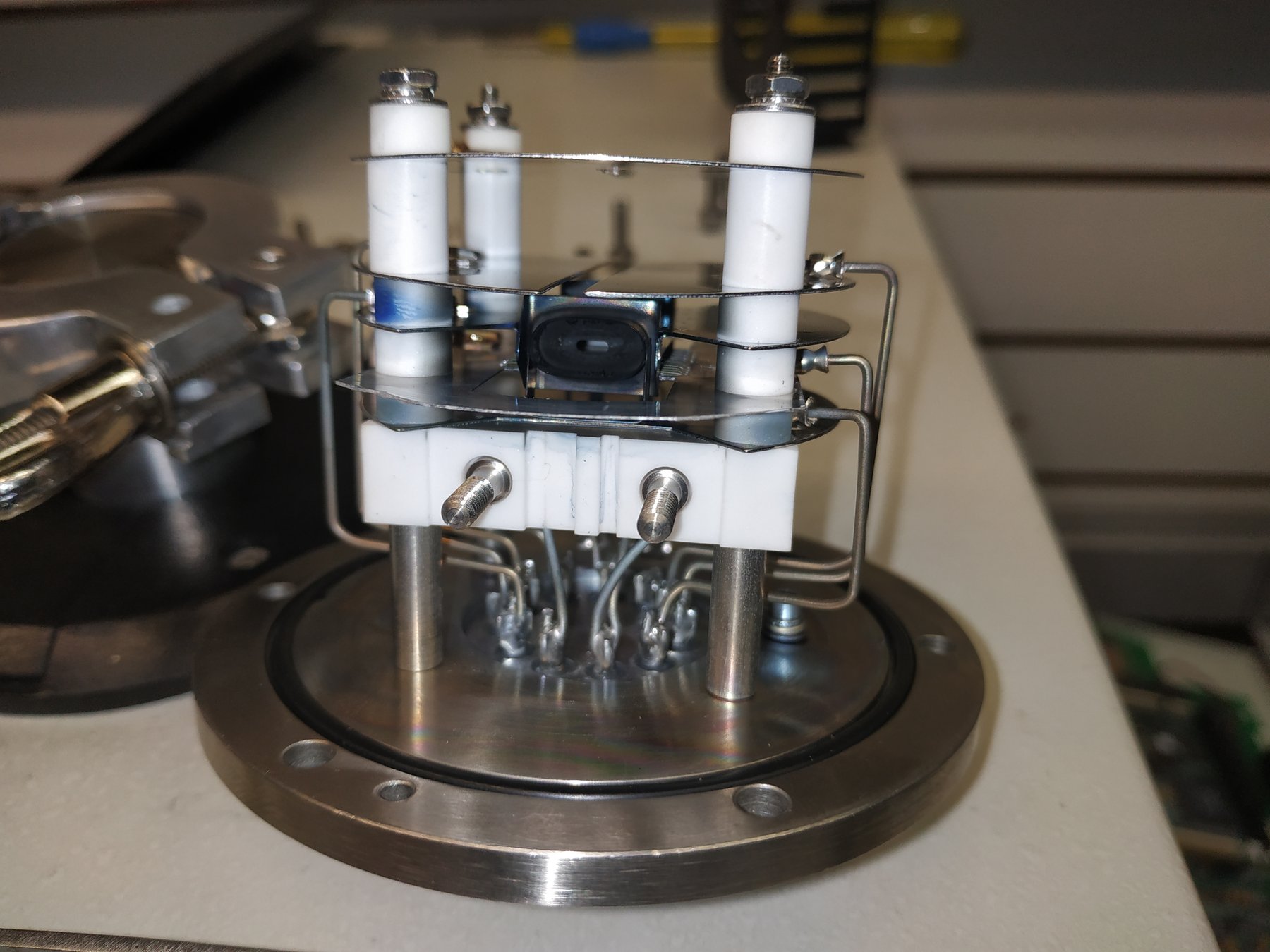

Внутренние узлы течеискателя
Источник ионов, изоляторы, вакуумные соединения и насосная часть выполняют разные функции. При поиске запасной части нужны модель прибора и артикул установленного узла. Снимки показывают устройство элементов и не заменяют проверку совместимости по документации.
Аксессуары для течеискателей: обзор решений для промышленности
Современные гелиевые течеискатели активно применяются в различных отраслях промышленности, а правильно подобранные аксессуары позволяют адаптировать оборудование к конкретным задачам, повысить чувствительность контроля и упростить работу оператора.
В данном материале представлены основные категории аксессуаров для течеискателей: транспортные тележки, щупы-пробоотборники, калибровочные устройства, пневматические аксессуары, дополнительные опции для серии ASM 340, измерительные и калибровочные компоненты, а также фильтры и вакуумная арматура.
Транспортные тележки и решения для транспортировки
Обеспечивают мобильность течеискателя, защиту при транспортировке и удобство работы на больших площадках.
| Модель / серия | Описание | Номер для заказа |
|---|---|---|
| Транспортная тележка для ASM 310 | Удобное решение для перемещения течеискателя через пороги и дверные проёмы. | 114820 |
| Чемодан на колесиках для ASM 310 | Защищает прибор во время транспортировки, снижает риск механических повреждений. | 119594 |
| Транспортная тележка для серии ASM 340 | Оборудована выдвижным ящиком для хранения щупов, пультов ДУ и других аксессуаров. | 122570 |
| Высокопрочная тележка для ASM 340 | Усиленная конструкция, позволяет монтировать дополнительное технологическое оборудование. | — |
| Транспортная тележка для ASM 182T | Проста в использовании, удобна для перемещения через препятствия и неровные поверхности. | 111196 |
Щупы-пробоотборники для поиска утечек
Разные конфигурации щупов позволяют подобрать оптимальное решение под геометрию объекта и требования по доступу.
Жёсткий наконечник (9 см)
| Исполнение | Длина шланга | Обозначение |
|---|---|---|
| Жёсткий наконечник 9 см | 5 м | SNC1E1T1 |
| Жёсткий наконечник 9 см | 10 м | SNC2E1T1 |
| Удлинитель для щупа | 10 м | 090216 |
Гибкий носик (15 см)
| Исполнение | Длина шланга | Обозначение |
|---|---|---|
| Гибкий носик 15 см | 5 м | SNC1E3T1 |
| Гибкий носик 15 см | 10 м | SNC2E3T1 |
| Удлинитель для щупа | 10 м | 090216 |
Гибкий носик (45 см)
| Исполнение | Длина шланга | Обозначение |
|---|---|---|
| Гибкий носик 45 см | 5 м | SNC1E4T1 |
| Гибкий носик 45 см | 10 м | SNC2E4T1 |
| Удлинитель для щупа | 10 м | 090216 |
Щуп с индикацией успеха/неудачи и кнопкой автоноль
Щуп с жёстким наконечником 12 см, световой индикацией PASS/FAIL и кнопкой автоматического нуля.
| Модель | Длина кабеля | Обозначение |
|---|---|---|
| LP503 | 3 м | BG449207-T |
| LP505 | 5 м | BG449208-T |
| LP510 | 10 м | BG449209-T |
Калибровочные устройства и фланцы
Используются для точной настройки чувствительности течеискателя и подтверждения метрологических характеристик.
Устройство для калибровки методом «щупа»
| Назначение | Фланцевое исполнение | Номер для заказа |
|---|---|---|
| Соединение калиброванной течи со щупом течеискателя | DN16 ISO-KF | 110715 |
| Соединение калиброванной течи со щупом течеискателя | DN25 ISO-KF | 110716 |
Гелиевая течь (гелит)
| Диапазон потоков | Статус в РФ | Комментарии |
|---|---|---|
| 10⁻⁵ … 10⁻¹⁰ Па·м³/с | Занесены в Госреестр средств измерений РФ | Рекомендуются для настройки и регулярной проверки гелиевых течеискателей |
Пневматические аксессуары
Решения для точной и безопасной подачи гелиевой смеси в зону контроля.
| Наименование | Основные параметры | Номер для заказа |
|---|---|---|
| Пистолет для обдува гелием | Рекомендуемое давление работы: 0,5 бар | 112535 |
| Устройство HELIJET | Объём баллона 0,7 л; давление до 200 бар; масса около 2 кг | — |
Дополнительные опции для ASM 340
Опции для повышения живучести вакуумной системы и удобства оператора при работе на линии.
| Опция | Назначение | Особенности |
|---|---|---|
| Опция бай-пасс | Подключение внешнего форвакуумного насоса | Защита течеискателя от загрязнения продуктами процесса и пылью |
| Беспроводной пульт управления | Удалённое управление течеискателем | Дальность работы до 100 м, требуется интерфейс 37-pin на течеискателе |
Измерительные и калибровочные компоненты
Внутренние калибровочные течи и катоды масс-спектрометрических ячеек для поддержания точности измерений.
Внутренняя калибровочная течь с датчиком температуры
Типичный поток 1–2×10⁻⁷ мбар·л/с с температурной компенсацией, индивидуальный номер детали для каждой модели течеискателя.
| Модель течеискателя | Поток | Номер для заказа |
|---|---|---|
| ASM 192 | 1–2×10⁻⁷ мбар·л/с | 109240 |
| ASM 142 | 1–2×10⁻⁷ мбар·л/с | 109241 |
| ASM 340 | 1–2×10⁻⁷ мбар·л/с | 121528S |
Катоды для ячейки масс-спектрометра
| Исполнение | Материал | Номер для заказа | Комментарий |
|---|---|---|---|
| 3G катод | Иридий / оксид иттрия | 129108S | Повышенная стойкость и стабильность эмиссии |
| 2G катод | Вольфрам | 053146 | Классическое исполнение катода для масс-спектрометрической ячейки |
Фильтры и вакуумная арматура
Защита вакуумных насосов от масляного тумана и адаптация течеискателя к вакуумной системе заказчика.
Фильтр масляного тумана
| Наименование | Материалы | Присоединения | Номер для заказа |
|---|---|---|---|
| Фильтр масляного тумана | Алюминий, стекловолокно | Впуск/выпуск: DN 25 ISO-KF | 108341 |
Вакуумная арматура
| Тип арматуры | Стандарты | Дополнительные элементы |
|---|---|---|
| Фланцевая и соединительная арматура | ISO-KF, ISO-K / ISO-F, CF | Под заказ доступны смотровые окна, специальные стекла и нестандартные переходники |
Аксессуары для течеискателей существенно расширяют функциональные возможности оборудования, повышают удобство эксплуатации и защищают узлы вакуумной системы от преждевременного износа. Благодаря использованию тележек, щупов, калибровочных устройств, пневматических компонентов и специализированных фильтров можно адаптировать течеискатель под любую задачу контроля герметичности – от лабораторных испытаний до работы в тяжёлых цеховых условиях.
При подборе аксессуаров рекомендуется ориентироваться на модель течеискателя, диапазон измерений, характеристики объекта контроля и требования нормативной документации. Грамотно сформированный комплект аксессуаров делает систему контроля герметичности более эффективной, удобной и надёжной на протяжении всего срока службы.
