Что находится под корпусом течеискателя

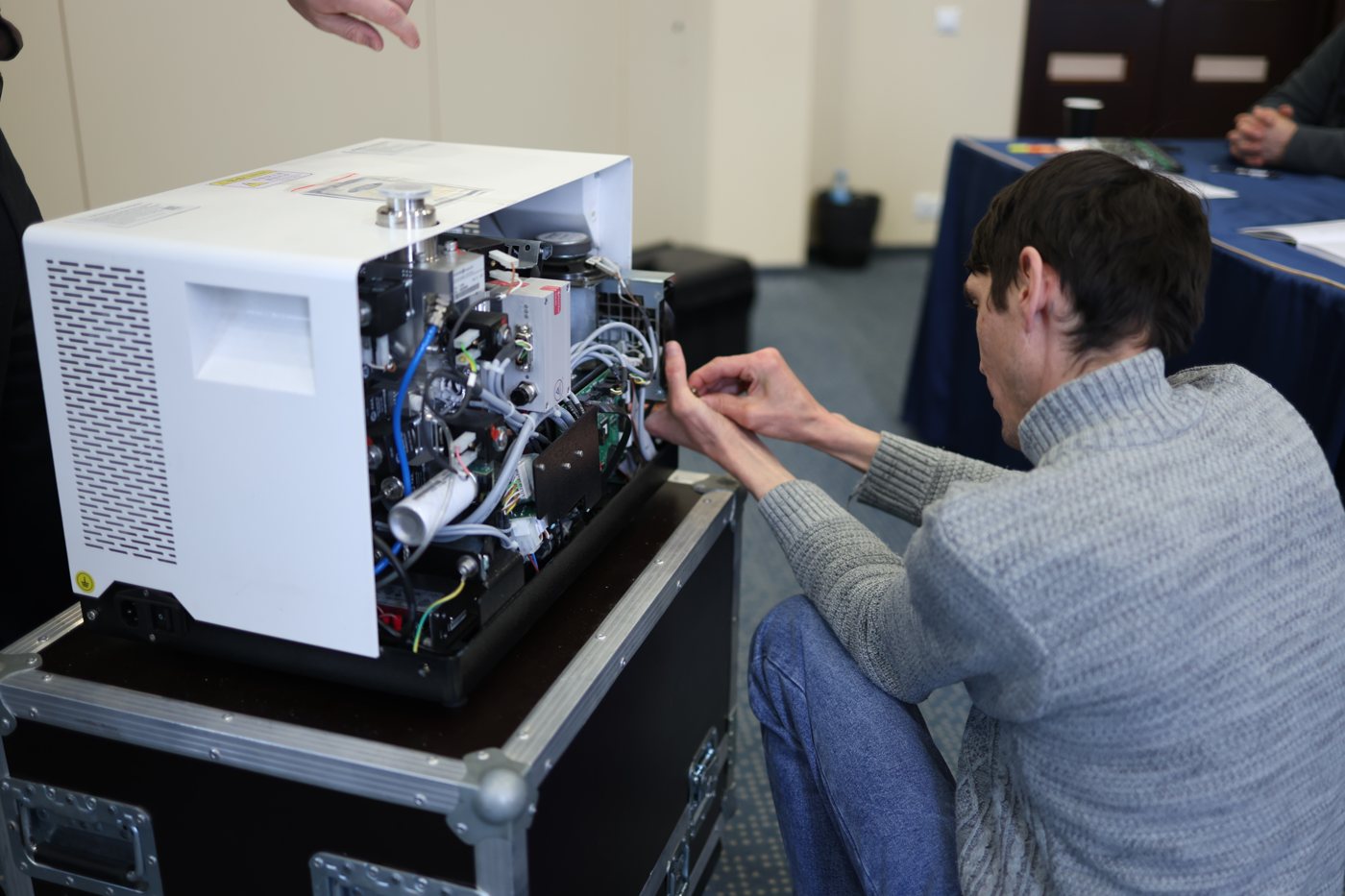

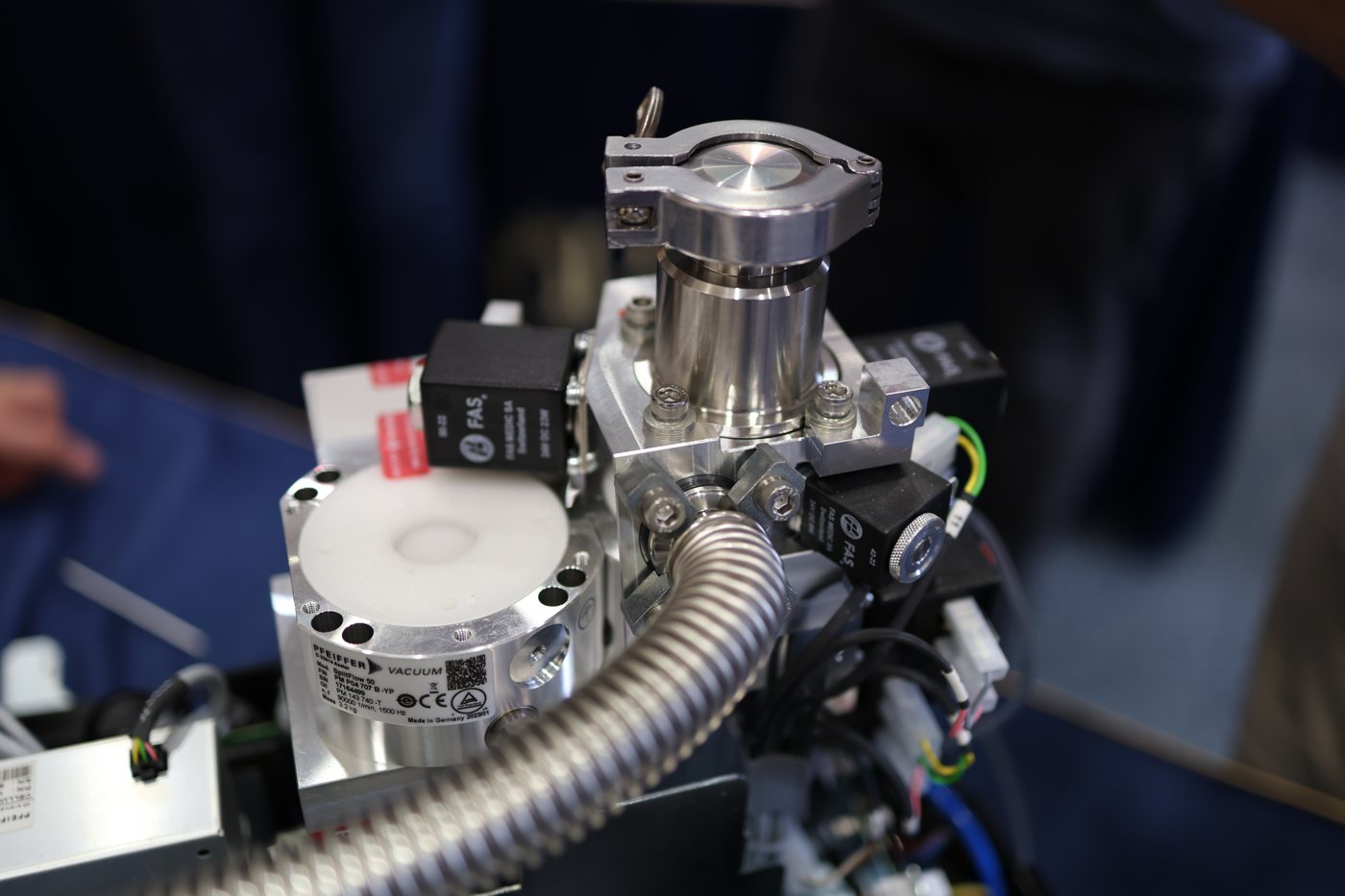

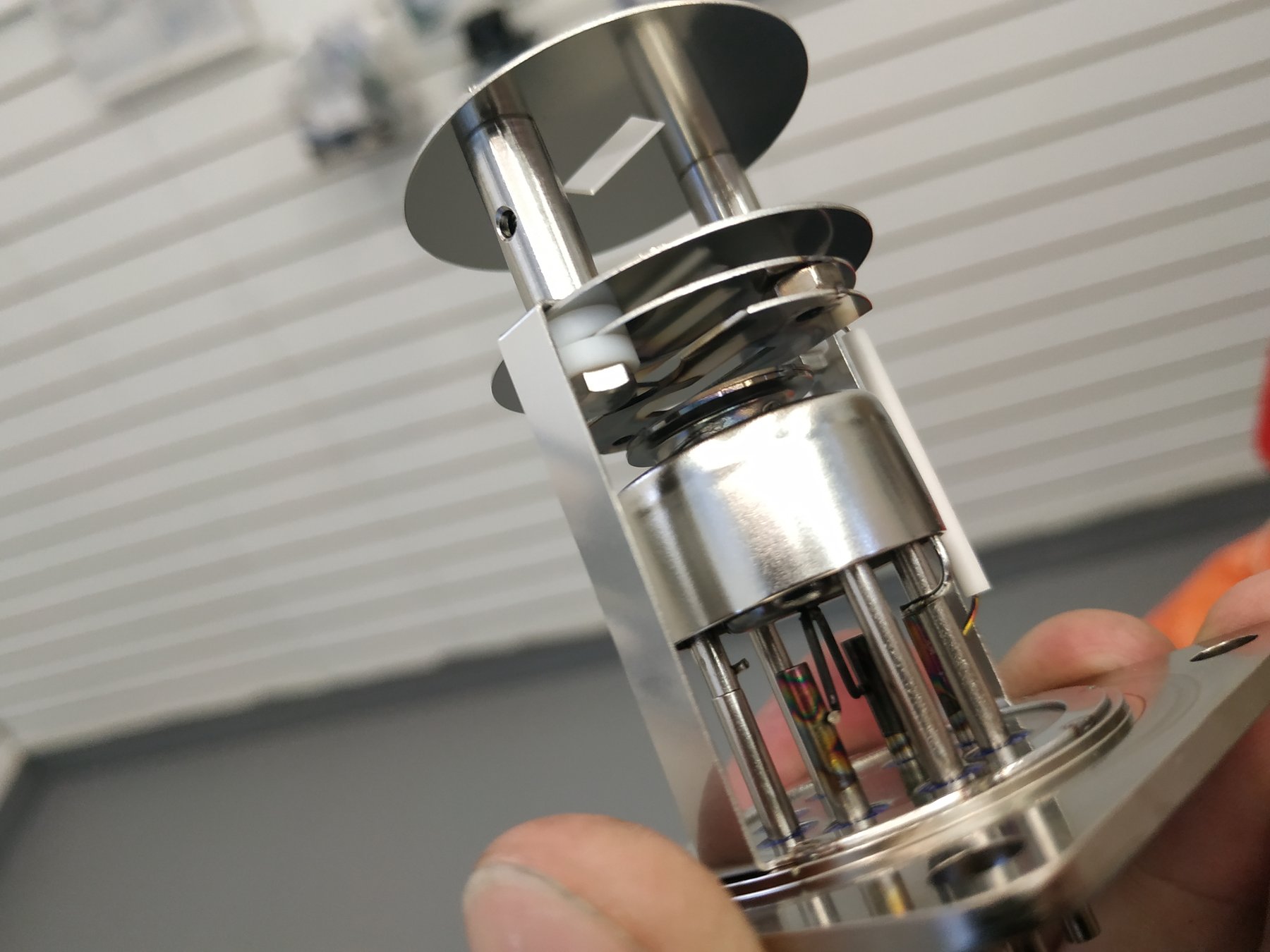

На фото практикума видны насосная часть, клапаны, соединительная линия и элементы измерительного тракта. Их проверяют по разным признакам: скорость подготовки к измерению, устойчивость фона, отклик на контрольный поток и состояние соединений. Замена катода или уплотнения выполняется после установления причины неисправности и сверки артикула.
Фотографии из рабочего архива Ликлаб
Диагностика внутренних узлов течеискателя
Технологическая карта выполнения работ:
1. Заказчик производит доставку контрольного оборудования на территорию Исполнителя.
2. Исполнитель производит контроль систем работоспособности систем течеискателя.
3. Исполнитель выполняет ТО течеискателя в соответствии с программой производителя: замену масла в насосе течеискателя, замену масла в насосе для вакуумирования изделия, замену/чистку фильтров, замену уплотнений.
4. Исполнитель инструментально проверяет создаваемое приборами контрольное давление и вносит показа-тели в соответствующий акт.
5. Исполнитель инструментально проверяет реакцию на эталонную течь.
6. Исполнитель проверяет и корректирует программы настройки течеискателей.
7. По результатам контроля Исполнитель составляет акт настройки течеискателей с рекомендациями по экс-плуатации.
8. Заказчик производит забор контрольного оборудования.
Вакуумные насосы обслуживаются по мере необходимости. Готовый гелиевый течеискатель тестируется, а программное обеспечение настраивается на соответствие регистрации эталоной течи. Компания готова осуществлять периодический мониторинг состояния вакуумного оборудования предприятия, поддерживать необходимый уровень вакуумной гигиены и проводить контроль параметров вакуумных систем. Компания проводит:
1. Гарантийное обслуживание вакуумной техники;
2. Постгарантийное обслуживание и ремонт вакуумных установок;
3. Модернизацию парка оборудования. Автоматизацию технологических процессов измерения и вакуумирования.
В компании «Лаборатория Ликлаб» особое внимание уделяется подготовке течеискателей для ежегодной поверки, включая техническую подготовку и настройку приборов для успешного прохождения проверки органами метрологического контроля. Специалисты компании проводят:
- Техническую подготовку и настройку по внешним течам — проверка и устранение утечек для точной работы прибора.
- Очистку внутренних систем — удаление загрязнений и накоплений, которые могут вызвать ошибки и снизить точность измерений.
Это обслуживание важно для обеспечения надежной эксплуатации и точных результатов. Подвергающиеся этому обслуживанию приборы:
- Течеискатели масс-спектрометрические гелиевые LX218
- Течеискатели масс-спектрометрические гелиевые LDS3000, Modul1000 (INFICON GmbH, Германия)
- Течеискатели масс-спектрометрические гелиевые UL1000, UL1000Fab, UL5000
- Течеискатели масс-спектрометрические гелиевые VS
- Течеискатель масс-спектрометрический гелиевый HLT 570
- Течеискатели масс-спектрометрические гелиевые HELIOT 900
- Течеискатель гелиевый HLT-560
Мы предоставляем сервисное обслуживание для течеискателей Pfeiffer ASM:
- Pfeiffer ASM 310 — портативный, минимально детектируемая утечка 5 x 10⁻¹² мбар л/с.
- Pfeiffer ASM 340 — универсальный, минимально детектируемая утечка 5 x 10⁻¹³ мбар л/с, оснащен пластинчато-роторным насосом.
- Pfeiffer ASM 340 D — универсальный, сухой, минимально детектируемая утечка 5 x 10⁻¹³ мбар л/с, с диафрагменным насосом.
- Pfeiffer ASM 340 I — универсальный, минимально детектируемая утечка 5 x 10⁻¹³ мбар л/с, без вакуумного насоса.
- Pfeiffer ASM 182 T — компактный, высокопроизводительный, минимально детектируемая утечка 5 x 10⁻¹³ мбар л/с, с бесконтактным насосом ACP.
- Pfeiffer ASM 182 TD+ — компактный, высокопроизводительный, минимально детектируемая утечка 5 x 10⁻¹³ мбар л/с.
- Pfeiffer ASM 192 T2D+ — консольный, высокопроизводительный, минимально детектируемая утечка 5 x 10⁻¹³ мбар л/с.
- Pfeiffer MiniTest 300 — портативный, минимально детектируемая утечка 5 x 10⁻⁸ мбар л/с, вес всего 5 кг.
- Pfeiffer ASM 380 — мобильный, высокопроизводительный, минимально детектируемая утечка 5 x 10⁻¹³ мбар л/с, с высоковакуумным и бесконтактным насосом ACP.
- Pfeiffer ASM 390 — мобильный, высокопроизводительный, минимально детектируемая утечка 1 x 10⁻¹² мбар л/с, с высоковакуумным и бесконтактным насосом ACP.
- Pfeiffer ASM 392 — мобильный, высокопроизводительный, минимально детектируемая утечка 1 x 10⁻¹² мбар л/с, с высоковакуумным, бесконтактным насосом ACP и турбонасосом.
- Pfeiffer ASM 1002 Workstation — рабочая станция для массового тестирования, минимально детектируемая утечка 1 x 10⁻¹² мбар л/с.
- Pfeiffer ASM 102 S Sniffer Leak Detector — портативный детектор для поиска утечек, минимально детектируемая утечка 1 x 10⁻⁸ мбар л/с.
- Pfeiffer ASI 35 Modular — высокопроизводительный модульный течеискатель, минимально детектируемая утечка 5 x 10⁻¹² мбар л/с.
- Pfeiffer Adixen ASM 142 S — мобильный течеискатель для поиска утечек, минимально детектируемая утечка 1 x 10⁻⁸ мбар л/с.
Мы предлагаем обслуживание следующих моделей течеискателей Leybold :
- Leybold 300i — компактный, портативный, многоцелевой.
- Leybold Phoenix L500i (UL 500) — обеспечивает кратчайшие времена тестирования, высокую пропускную способность гелия и быстрые, воспроизводимые результаты тестов.
- Leybold PHOENIX L340i Mobile — мобильная станция для испытания на утечки, поддерживает вакуумный и нюхательный режимы тестирования, подходит для тестирования малых серий производственных деталей.
- Leybold PHOENIX L320i Fab Mobile Leak Detector — мобильный, компактный течеискатель, предназначенный для применения в условиях повышенных требований к чистоте.
- Leybold UL-100 — портативный, автономный, многоцелевой.
- Leybold UL-200 Leak Detector — портативный, автономный, многоцелевой.
Мы проводим обслуживание следующих моделей течеискателей ULVAC:
- Ulvac Heliot 901W1 — течеискатель с масляным ротационным вакуумным насосом, производительность 30 л/мин, напряжение 100-120 В, с чувствительностью < 3.75-12 Торр x л/с.
- Ulvac Heliot 901D2 — течеискатель с сухим спиральным вакуумным насосом, производительность 90 л/мин, напряжение 100-120 В, с чувствительностью < 3.75-12 Торр x л/с.
- Ulvac Heliot 901W1 — аналогичная модель с масляным ротационным вакуумным насосом, производительность 30 л/мин, напряжение 200-240 В, с чувствительностью < 3.75-12 Торр x л/с.
- Ulvac Heliot 901D2 — аналогичная модель с сухим спиральным вакуумным насосом, производительность 90 л/мин, напряжение 200-240 В, с чувствительностью < 3.75-12 Торр x л/с.
Вот список течеискателей Agilent/Varian, для которых мы проводим сервис:
-
Agilent Technologies VS PR02 Portable with DS 42 Rotary Vane Pump, 120V (VSPR021)
-
Agilent Technologies VS BR15 Bench Mount with DS 302 Rotary Vane Pump, 120V (VSBR151)
-
Agilent Technologies VS BD30 Bench Mount with TriScroll 620 Dry Scroll Pump, 120V (VSBD301)
-
Agilent Technologies VS PD03 Portable with Internal Dry Pump Combo, 120V (VSPD031)
-
Agilent Technologies VS PR02 Portable with DS 42 Rotary Vane Pump, 220V (VSPR022)
-
Agilent Technologies VS BR15 Bench Mount with DS 302 Rotary Vane Pump, 220V (VSBR152)
-
Agilent Technologies VS BD30 Bench Mount with TriScroll 620 Dry Scroll Pump, 220V (VSBD302)
-
Agilent Technologies VS PD03 Portable with Internal Dry Pump Combo, 220V (VSPD032)
-
Agilent Technologies VS C15 Component (G8603A)
-
Agilent Technologies 959D with PTS 300 Dry Scroll Pump, Mobile Cart, 115V (D9593500TM120)
Обслуживание и техническое обслуживание течеискателей Agilent/Varian
Обслуживание течеискателей Agilent/Varian включает несколько ключевых этапов для обеспечения их долговременной и эффективной работы. Течеискатели Agilent/Varian, такие как модели серии VS и 959D, представляют собой сложные устройства, которые требуют регулярного обслуживания для поддержания точности и надежности.
1. Регулярное обслуживание:
- Ежедневная проверка:
- Осмотрите устройство на наличие внешних повреждений и утечек.
- Проверьте уровень масла в насосах (если применимо).
- Очистите поверхности экрана и сенсорной панели.
- Еженедельное обслуживание:
- Проверка вакуумных шлангов и соединений на наличие утечек.
- Проверка и очистка фильтров.
- Промывка или замена предохранительных устройств, таких как фильтры грубой очистки.
- Ежемесячное обслуживание:
- Полная проверка всех соединений и шлангов.
- Проверка точности измерений с использованием контрольного образца утечки.
- Смазка движущихся частей, если требуется.
- Ежеквартальное обслуживание:
- Замена масла в насосах (если применимо).
- Проверка и замена вакуумных уплотнений и прокладок.
- Калибровка системы с использованием проверенного эталона.
2. Специфические процедуры обслуживания:
- Проверка и калибровка спектрометра:
- Спектрометрический модуль должен регулярно проверяться на точность масс-спектрометрического анализа. Для этого используются стандартные образцы утечек.
- Настройка и калибровка ионного источника для оптимизации чувствительности.
- Обслуживание вакуумных насосов:
- Для моделей с роторными насосами (например, DS 42 или DS 302) требуется регулярная замена масла и проверка на предмет износа уплотнений.
- Для моделей с сухими насосами (например, TriScroll 620) необходимо регулярно проверять состояние лопастей и уплотнений.
3. Дополнительные рекомендации:
- Программное обеспечение и обновления:
- Обновление встроенного ПО до последней версии для поддержания совместимости с новыми функциями и стандартами безопасности.
- Регулярная проверка и очистка системной памяти устройства.
- Документация и обучение:
- Ведение журнала обслуживания с указанием всех выполненных работ и замен.
- Регулярное обучение персонала по правильной эксплуатации и обслуживанию течеискателей.
4. Частота замены компонентов:
- Фильтры:
- Замена каждые 6 месяцев или чаще, если течеискатель используется в условиях повышенной загрязненности.
- Уплотнения и прокладки:
- Замена по мере износа, но не реже одного раза в год.
- Калибровочные стандарты:
- Регулярная замена калибровочных стандартов для обеспечения точности измерений.
Соблюдение этих рекомендаций поможет продлить срок службы течеискателей Agilent/Varian и сохранить их высокую точность и надежность.
