Щуп для течеискателей: универсальное решение для поиска утечек в труднодоступных местах
Щуп для гелиевых течеискателей предназначен для использования с масс-спектрометрическими течеискателями различных производителей. Он совместим как с отечественными моделями (ТИ1-50, ТИ1-30, ПТИ-10, и др.), так и с импортными течеискателями таких марок, как Pfeiffer, Alcatel/Adixen, Agilent Varian, Leybold, Edwards, VEECO/VIC, Ulvac, Shimadzu и Kyky. Щуп может заменить стандартный щуп-молоток с переменным расходом газа, обеспечивая точное обнаружение утечек благодаря своей гибкости и продуманной конструкции.
Описание
Основные особенности:
- Поиск утечек в труднодоступных местах благодаря гибкой конструкции и сменной игольчатой насадке.
- Минимальная задержка сигнала от течи за счет оптимальной компоновки внутреннего объема.
- Прочность и долговечность: щуп устойчив к повреждениям, засорам и обеспечивает надежную работу даже в тяжелых условиях эксплуатации.
- Фильтрация: встроенные дисковые фильтрующие элементы предотвращают засоры, с запасом сменных фильтров в комплекте.
- Простая замена фильтров, не требующая специальных инструментов, для долговременной бесперебойной эксплуатации.
Технические характеристики:
- Номинальный расход газа через щуп (по воздуху): 20 см³/мин (доступны варианты с расходом до 100 см³/мин или от 0.5 см³/мин для специфических задач).
- Длина трубчатой части: от 4 до 30 метров (доступны щупы нестандартной длины до 35 метров).
- Тип присоединения: ISOKF16, ISOKF25, резьбовое соединение М5 (возможны другие варианты).
- Длина гибкой рабочей части (карандаша): 130 мм.
- Погонный объем трубчатой части: 0.79 см³/м.
Конструкция:

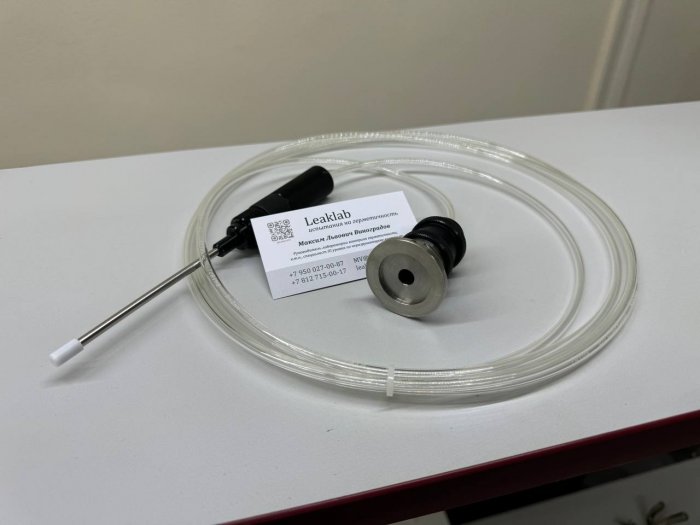

Щуп состоит из гибкого корпуса-карандаша с металлическим наконечником защелкивающегося типа. В наконечнике размещены сменные фильтры (до трех штук для работы в сильно загрязненных условиях). Металлокерамический ограничитель расхода поддерживает заданный поток газа, а сменная игольчатая насадка позволяет точно обнаруживать мелкие утечки в узких пространствах.
Комплектация:
- Щуп с присоединительным фитингом.
- Сменная игла для поиска мелких утечек с защитным колпачком.
Щупы есть в наличии, а изготовление под нестандартные параметры займет около двух недель. Для непрерывности измерений в условиях загрязненной среды рекомендуем приобрести запасной щуп.
Подбор и применение в Ликлаб
Лаборатория контроля герметичности Ликлаб помогает подобрать оборудование и комплектующие для вакуумных систем и испытаний на герметичность. По изделию «Щуп для масс-спектрометрических течеискателей» специалисты помогут уточнить исполнение, совместимость, комплект поставки и условия применения. Передайте модель оборудования и требования вашей задачи.
Связаться с лабораторией Ликлаб
Технические характеристики и варианты щупа
| Номинальный расход по воздуху | 20 см³/мин |
|---|---|
| Варианты расхода | По исполнению: от 0,5 до 100 см³/мин |
| Длина линии | 4–30 м; нестандартное исполнение до 35 м |
| Присоединение | ISO-KF16, ISO-KF25 или M5 по исполнению |
| Гибкая рабочая часть | 130 мм |
| Погонный внутренний объём | 0,79 см³/м |
| Фильтрация | Сменные дисковые элементы |
| Насадка | Сменная игла с защитным колпачком |
Увеличение длины и внутреннего объёма линии повышает транспортную задержку пробы. Для конкретной сборки измеряют время отклика на контрольной течи и выбирают скорость сканирования с учётом этой задержки. Расход щупа должен быть совместим с входом течеискателя.
Скачать техническую карточку
