От контрольного потока к проверке всей системы

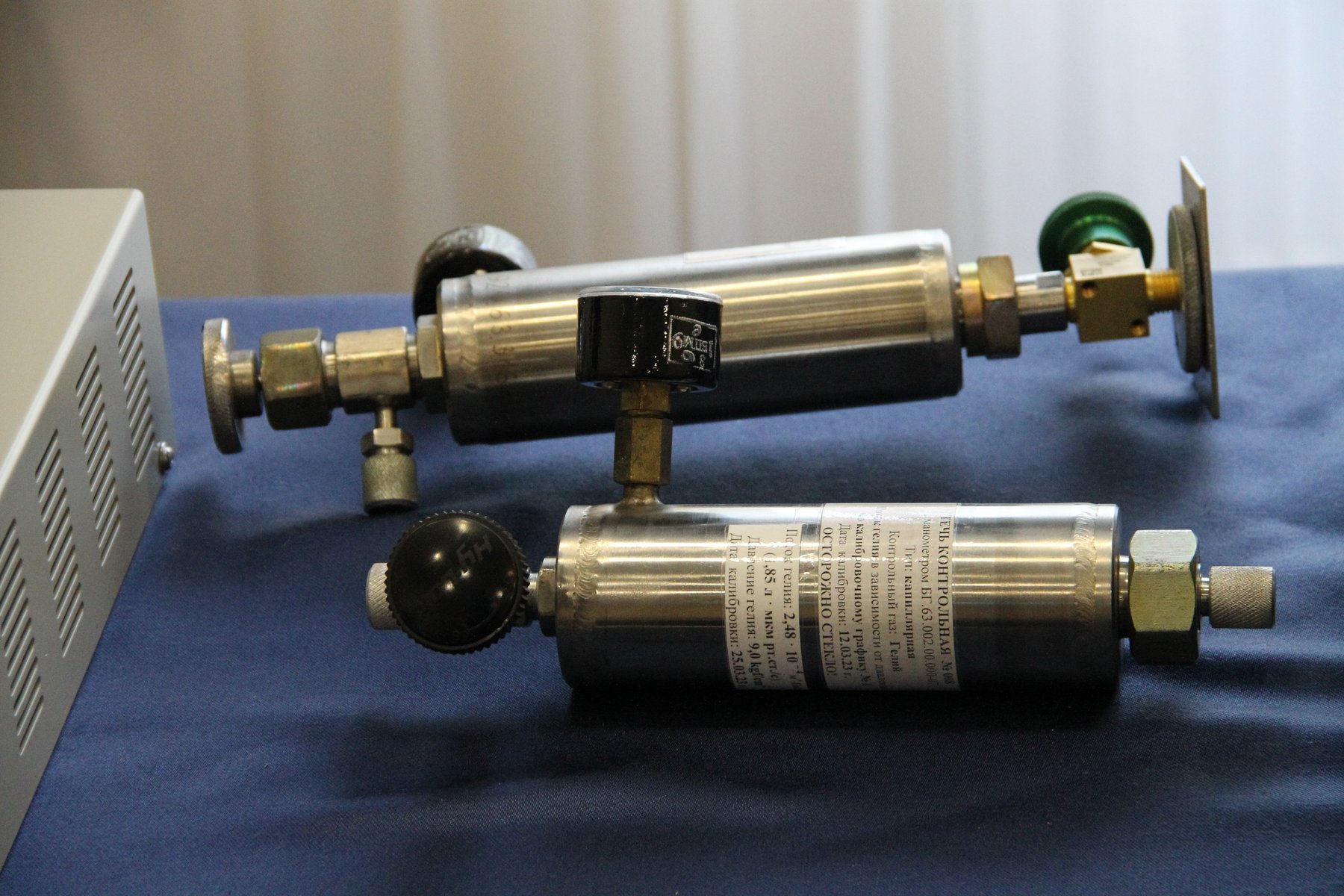

При проверке чувствительности важно место подключения контрольной течи. Подключение непосредственно к прибору и через испытательную оснастку проверяет разные участки системы. Документируют использованный экземпляр течи, условия и выбранный режим. Фотография рабочего набора помогает увидеть роль запорной и присоединительной арматуры.

Сервисное обслуживание гелиевых масс-спектрометрических течеискателей и организация поверки

Ликлаб выполняет полное техническое обслуживание, ремонт и настройку гелиевых течеискателей всех распространённых брендов. Мы приводим прибор к стабильной чувствительности, гарантируем корректный нулевой уровень и время отклика, готовим документацию и организуем поверку в аккредитованной метрологической лаборатории после любых работ, влияющих на метрологию.

Когда требуется сервис

• Долгий выход на ноль, «дрейф» показаний или повышенный фон.
• Увеличенное время отклика в щуповом режиме, «память» гелия в тракте.
• Шум/вибрации насосов, перегрев, ошибки по вакууму и ионизации.
• Истёкший интервал замены масла, фильтров, калибровочной течи и уплотнений.
• Подготовка к ежегодной поверке или ввод прибора после ремонта/консервации.

Периодичность и формат обслуживания

Рекомендуем регламентное ТО каждые 6 месяцев (или согласно паспорту производителя), а также расширенное ТО перед поверкой. Работы выполняем на вашей площадке или на сервисной базе Ликлаб.

Состав работ регламентного ТО

• Форвакуумный насос: слив и заправка свежим вакуумным маслом, промывка, проверка газобалластного узла и обратных клапанов, диагностический контроль предельного давления и вибраций; обслуживание фильтра масляного тумана/выхлопного фильтра.
• Вакуумный тракт и арматура: ревизия клапанов, дросселей и соединений KF/ISO/CF, очистка предвходовых сеток/фильтров, устранение подсосов, проверка герметичности внутренних магистралей.
• Масс-спектрометрический анализатор: сервис катодного/ионного узла с разгерметизацией по инструкции; чистка допустимыми средствами, замена изношенных катодов и уплотнений вакуумного блока, контроль тюнинга и эмиссии.
• Замена уплотнений (Viton/O-rings) в типовых точках:
  • узел калибровочной течи;
  • датчик Пирани/комбинированный вакуумметр;
  • блок клапанов;
  • переходник тестового порта/входной патрубок;
  • источник ионов/ввод анализатора;
  • форвакуумная магистраль;
  • вход течеискателя и вход форнасоса.
• Фильтры и вентиляция: замена воздушных фильтров, чистка вентканалов, проверка вентиляторов и термоконтроля.
• Электрика и кабельная часть: осмотр разъёмов и жгутов, фиксация от вибраций, тестирование питания и заземления.

Калибровка чувствительности и функциональные проверки

• Оперативная калибровка по поверенной эталонной течи с фиксацией температуры, фона и времени отклика.
• Проверка работы в вакуумном и щуповом режимах; верификация единиц индикации (Па·м³/с и mbar·l/s).
• Настройка порогов, усреднения и фильтрации сигнала под ваши методики (обдув, чехол, камера и др.).

Технологическая карта работ

1. Приёмка: идентификация прибора (модель, серийный номер, конфигурация), входная диагностика (фон, вакуум, насосы).
2. Регламентное ТО: сервис насосной и вакуумной части, замена расходников и уплотнений, чистка и сборка.
3. Диагностика: проверка герметичности внутренних магистралей, калибровка по эталонной течи, контроль времени отклика и повторяемости.
4. Настройка ПО: профили для щупа/камеры, пороги браковки, единицы измерения, протоколы вывода данных.
5. Документирование: сервисный отчёт, карта настроек, рекомендации по эксплуатации и «вакуумной гигиене».

Подготовка и организация поверки

Ликлаб готовит прибор к поверочным испытаниям, снижая риск замечаний со стороны метрологической лаборатории.

• Устранение внешних подсосов и проверка герметизации интерфейсов, щуповой линии и тестового порта.
• Очистка тракта от загрязнений, влаги и остатков масел; регламентная замена калибровочной течи при исчерпании ресурса.
• Стабилизация режимов и контрольные измерения на эталоне с фиксацией фона и времени отклика.
• Пакет документов для поверки: сведения о приборе и эталонах, результаты калибровки, протоколы проверок.
• Логистика и сопровождение: передача приладу в аккредитованную лабораторию, взаимодействие по результатам, внесение отметок в эксплуатационную документацию.

Дополнительные услуги

• Мониторинг состояния парка течеискателей и вакуумных установок (журналы ТО, план-график замены расходников).
• Модернизация и интеграция в технологический процесс (автоматизация тестов, интерфейсы, отчётность).
• Обучение персонала: быстрый старт, чек-листы запуска и проверки, типовые технологические карты.

Поддерживаемые бренды и модели

Мы обслуживаем современные и «классические» течеискатели, включая (но не ограничиваясь):

Перечень моделей для сервисных работ и поверки

Типовые симптомы и быстрые решения

• Долгий выход на ноль — проверьте масло, газобалласт, фильтры; очистите тракт.
• Длинный «хвост» после гелия — устраните «карманы», снизьте витраж линии, обновите фильтры.
• Потеря чувствительности — сервис катодов/тюнинг масс-фильтра, проверка калибртечи.
• Шум/вибрации — диагностика подшипников насосов, балансировка, крепёж магистралей.

Безопасность и «вакуумная гигиена»

Соблюдаем электробезопасность и требования к работе со сжатыми газами. Используем допущенные материалы и чистые расходники, исключающие внесение загрязнений. Рабочие зоны проветриваются с учётом возможного вытеснения кислорода при работе с гелием.

Что вы получаете по завершении работ

• Сервисный отчёт с перечнем операций, результатами диагностики, картами настроек.
• Протоколы калибровки по эталонной течи (фон, отклик, чувствительность, условия).
• Рекомендации по режимам эксплуатации, графикам ТО и подготовке к поверке.
• Сопровождение поверки до получения действующего свидетельства/протокола.

Нужен план ТО под ваш парк течеискателей или подготовка к поверке «под ключ»? Ликлаб настроит регламенты, обучит персонал и возьмёт метрологическое сопровождение на себя.
