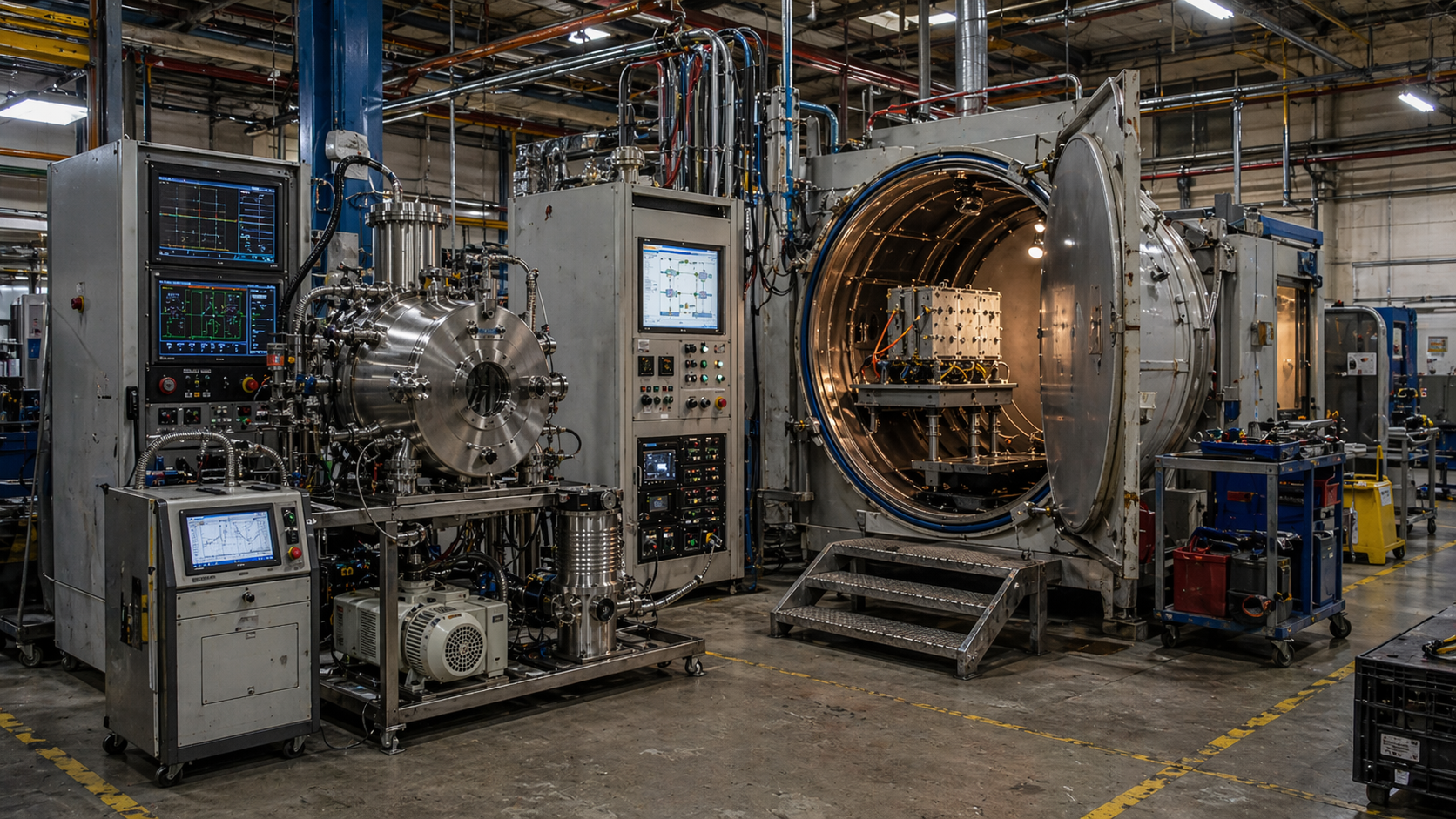

ЛИКЛАБ изготавливает установки для испытаний на герметичность и для испытаний электронных средств в условиях вакуума и комплексных воздействий

Лаборатория ЛИКЛАБ разрабатывает и изготавливает испытательные установки для контроля герметичности, вакуумных испытаний и термовакуумной отработки радиоэлектронных изделий, электронных блоков, приборов, кабельных сборок, датчиков, модулей, корпусов и другой ответственной аппаратуры. Такие установки применяют там, где недостаточно разовой проверки изделия при комнатных условиях. Для критически важных электронных средств требуется воспроизвести среду, максимально приближенную к реальной эксплуатации, измерить изменение параметров во времени, подтвердить стойкость конструкции и выявить скрытые дефекты до ввода изделия в работу.

Практика показывает, что для современной аппаратуры одного только электрического контроля недостаточно. Важны испытания при пониженном давлении, в глубоком вакууме, при нагреве и охлаждении, при действии влаги, пыли, излучения и перепадов давления. Именно поэтому испытательный стенд сегодня является не вспомогательным оборудованием, а частью инженерной системы обеспечения качества изделия. Хорошо спроектированная установка должна не просто создавать требуемую среду, а обеспечивать устойчивый режим, воспроизводимость, регистрацию параметров, безопасность, метрологическую прослеживаемость и понятный протокол результата.

Для каких задач изготавливаются такие установки

ЛИКЛАБ проектирует оборудование под конкретную задачу заказчика. На практике это могут быть как компактные стенды для отдельных операций, так и комплексные установки, объединяющие вакуумную камеру, систему нагрева, средства контроля герметичности, газовую обвязку, датчики давления, автоматизированный шкаф управления и программный архив испытаний.

Типовые задачи, которые решает такое оборудование:

• контроль герметичности корпусов, блоков и узлов электронных средств
• термовакуумные испытания аппаратуры и ее элементов
• испытания на воздействие пониженного давления и глубокого вакуума
• испытания на воздействие нагрева в вакууме
• проверка работоспособности под нагрузкой в условиях отсутствия конвективного теплообмена
• моделирование космической среды в части вакуума, тепловых потоков и радиационно-теплового баланса
• испытания на солнечное излучение, пыль, песок, влажность и комбинированные климатические воздействия
• проверка стойкости материалов, покрытий, уплотнений, кабельных вводов и клеевых соединений
• локализация мест нарушения герметичности и проверка эффективности ремонта
• отработка конструкции до серийного производства

Почему для электронной аппаратуры вакуум является отдельным испытательным фактором

В условиях глубокого вакуума резко меняется теплообмен. Конвективный отвод тепла исчезает, а передача энергии идет в основном через теплопроводность по конструктивным связям и через лучистый обмен. Для электронных модулей это означает, что допустимый режим мощности, температурные градиенты и поведение материалов могут заметно отличаться от условий наземной эксплуатации. Если изделие не прошло такую проверку заранее, в работе возможны перегрев локальных зон, деградация параметров, нестабильность соединений, изменение токов утечки, ухудшение работы датчиков и отказ отдельных узлов.

Кроме тепловой составляющей, вакуум выявляет другие критические явления. Это газовыделение материалов, испарение и переконденсация летучих компонентов, ускоренное проявление дефектов герметизации, изменение электрической прочности промежутков, влияние перепада давлений на корпус и вводы, деформации от различия коэффициентов теплового расширения. Для ответственной аппаратуры именно такие испытания позволяют подтвердить, что изделие сохраняет параметры не в лабораторном комфорте, а в физически тяжелой среде.

Какие установки изготавливает ЛИКЛАБ

Состав и конфигурация оборудования определяются назначением изделия, требуемым уровнем вакуума, допустимой скоростью откачки, тепловой нагрузкой, методом контроля герметичности и глубиной автоматизации. Обычно установка строится по модульному принципу. Это позволяет адаптировать ее под опытную отработку, приемочные испытания, серийный контроль или ресурсные исследования.

Вакуумная часть установки

Основа стенда для испытаний в вакууме это испытательная камера. Ее проектируют не как простую оболочку, а как рабочий технологический объем с заданным поведением. В конструкции учитывают полезный объем, геометрию размещения изделия, скорость удаления газовой нагрузки, уровень остаточного давления, состав остаточных газов, температурную однородность, удобство монтажа, чистоту поверхности и допустимое газовыделение материалов.

Для реальных задач ЛИКЛАБ подбирает насосную систему не по формальному принципу, а по характеру процесса. Если испытание связано с интенсивным газовыделением изделия, требования к форвакуумной части и к скорости откачки будут одни. Если требуется низкое остаточное давление и чистая среда для оценки теплового режима или масс-спектрометрического контроля герметичности, конфигурация будет другой. В систему могут входить предварительные механические насосы, бустерные ступени, турбомолекулярные насосы, криогенные элементы, ловушки, фильтры, отсечные и дроссельные клапаны, а также датчики нескольких физических принципов для надежного перекрытия всего диапазона давлений.

При проектировании обязательно оценивают время выхода на рабочий режим. Для заказчика важен не только конечный вакуум, но и производительность стенда. Чем лучше рассчитаны объем камеры, сечение трубопроводов, коэффициент проводимости линий, пропускная способность клапанов, тепловой режим и газовыделение материалов, тем стабильнее установка работает в серийном цикле.

Система нагрева и термовакуумные режимы

Испытания в вакууме часто неразрывно связаны с нагревом. ЛИКЛАБ предусматривает встроенные системы нагрева изделия, экранов, плит, оснастки или отдельных функциональных зон. Это позволяет решать несколько задач сразу. Во-первых, проверять работоспособность изделия при рабочих и предельных температурах. Во-вторых, ускорять десорбцию и выход на стабильный вакуумный режим. В-третьих, моделировать космические тепловые условия, когда прибор получает тепловую нагрузку от излучения, но не охлаждается потоком воздуха.

Система нагрева в вакууме требует иной инженерной логики, чем обычная климатическая камера. Здесь недостаточно просто установить нагреватель. Нужно обеспечить контролируемый тепловой поток, исключить локальный перегрев, рассчитать влияние экранов и поверхностей, стабилизировать температуру изделия, защитить уплотнения и кабельные проходы, а также правильно выбрать точки измерения. Для этого используются термопары, термосопротивления, инфракрасный контроль, многоуровневая автоматика и защитные алгоритмы по температуре, времени и давлению.

Испытания на герметичность как часть общей системы качества

Для ответственной электроники герметичность корпуса, вводов и сборки в целом является не вторичным признаком, а одним из базовых условий надежности. Негерметичность приводит к проникновению воздуха, влаги и загрязнений, ускоряет коррозионные процессы, меняет электрические свойства изоляции, ухудшает тепловой режим и делает изделие непригодным для эксплуатации в вакууме, под водой или в агрессивной среде.

ЛИКЛАБ изготавливает стенды, в которых испытание на герметичность интегрировано в общий цикл приемки. Это особенно важно для аппаратуры, которая должна выдерживать пониженное давление, глубокий вакуум, гидростатическую нагрузку, климатические циклы или длительное хранение. Для таких изделий отдельно оценивают прочность корпуса, стойкость к перепаду давлений и реальный поток утечки.

В зависимости от конструкции изделия и требований программы в стенд могут закладываться разные методы контроля герметичности. Для высокочувствительных задач применяют индикаторный газ и масс-спектрометрический анализ. Для технологического контроля используют испытания по проникновению среды, контроль давления, вакуумный спад или рост давления, пузырьковый метод для локальных дефектов, а также комбинированные схемы, когда после грубой проверки проводится высокочувствительное течеискание.

Имитация космической среды

Для изделий космического и околокосмического назначения одного вакуума недостаточно. Важен полный тепловой и физический контекст. Поэтому ЛИКЛАБ предусматривает возможность создания термовакуумных стендов, в которых сочетаются глубокий вакуум, лучистые тепловые потоки, охлаждающие экраны, нагреваемые поверхности, имитаторы солнечного излучения и элементы контроля фактического температурного поля изделия.

Такой стенд позволяет оценивать не только сохранение работоспособности, но и реальное формирование теплового режима. Для заказчика это означает возможность проверить расположение приборов в отсеке, выяснить взаимное влияние тепловыделяющих узлов, подобрать режимы терморегулирования, выявить температурные деформации конструкции и подтвердить температурные запасы до выпуска аппаратуры.

По сути, речь идет не просто о вакуумной камере, а о лабораторной модели эксплуатационной среды. Чем точнее смоделированы давление, тепловой поток, спектральная нагрузка и режим включения изделия, тем выше ценность результата для конструктора и службы надежности.

Солнечное излучение, песок, пыль, влажность и комбинированные воздействия

В ряде проектов заказчику требуется не только вакуум, но и дополнительные внешние нагрузки. ЛИКЛАБ учитывает это еще на стадии технического задания. В зависимости от назначения изделия в состав комплекса могут входить камеры солнечного излучения, пылевые камеры, камеры тепла и влаги, барокамеры и специальные зоны подготовки образцов.

Испытание на солнечное излучение необходимо для проверки внешнего вида, состояния органических материалов, покрытий, лакокрасочных слоев, прозрачных элементов, клеевых соединений и параметров изделия после длительного облучения. Для таких задач важны не только плотность потока, но и равномерность воздействия, контроль температуры и безопасность наблюдения через защищенные окна.

Испытания на песок и пыль необходимы для изделий, работающих в запыленной среде или при наличии абразивного воздействия. Здесь проверяют устойчивость к засорению, износу, ухудшению теплоотвода, нарушению подвижности механизмов и загрязнению чувствительных поверхностей. Если изделие должно работать в наружной среде, такие испытания особенно важны для разъемов, вентиляционных элементов, герметизирующих узлов и фильтров.

Испытания на повышенную влажность позволяют оценить стойкость к конденсации, набуханию материалов, изменению сопротивления изоляции, ухудшению электрической прочности и ускоренной коррозии. При разработке стенда важно обеспечить не просто влажный воздух, а точное поддержание сочетания температуры и относительной влажности без выпадения неконтролируемого конденсата на изделие, если такой режим не предусмотрен методикой.

На практике максимальную ценность часто дают не одиночные, а комбинированные циклы. Например, изделие сначала проходит термовакуумную выдержку, затем контроль герметичности, потом испытание на влажность и повторное измерение электрических параметров. Именно такая последовательность позволяет увидеть деградацию, которую невозможно обнаружить изолированным тестом.

Что входит в инженерную проработку стенда

Изготовление испытательной установки начинается не с металла, а с программы испытаний. Сначала определяют объект испытаний, состав контролируемых параметров, предельные режимы, критерии годности, длительность выдержек, порядок переходов между этапами, допустимые погрешности измерения и требования к протоколу. После этого формируют архитектуру стенда.

В инженерную проработку обычно входят:

• анализ изделия и условий эксплуатации
• определение перечня воздействующих факторов
• выбор метода контроля герметичности
• расчет вакуумной системы и газовых нагрузок
• подбор материалов камеры и внутренней оснастки
• проектирование нагрева, экранов и теплоотвода
• выбор датчиков давления, температуры, расхода, влажности и технологических блокировок
• проектирование электрических вводов, интерфейсов и безопасного подключения изделия под нагрузкой
• разработка алгоритмов автоматики и последовательности испытаний
• создание эксплуатационной документации и форм протоколов

Такой подход позволяет получить установку, которая воспроизводит не абстрактный режим, а конкретную испытательную задачу. Для заказчика это критично. Если стенд собран без привязки к программе испытаний, он либо не даст нужной информации, либо создаст режим, который невозможно корректно повторить.

Автоматизация испытаний

Современная испытательная установка должна работать как измерительная система. Поэтому ЛИКЛАБ предусматривает автоматизацию не только для удобства оператора, но и для повышения достоверности результата. Программа управления контролирует давление, температуру, время выдержки, положение клапанов, включение насосов, подачу газа, допустимые границы параметров и аварийные события. Все ключевые действия записываются в архив.

Автоматизация особенно важна там, где испытание длительное и многостадийное. Вакуумирование, нагрев, стабилизация, выдержка, функциональный контроль, охлаждение, повторное измерение герметичности и выгрузка изделия должны выполняться по одинаковому алгоритму от цикла к циклу. Только в этом случае результаты можно корректно сравнивать между собой и использовать для анализа надежности.

По согласованию с заказчиком система может обеспечивать рецептурное управление, уровни доступа персонала, журнал событий, экспорт данных, построение графиков, электронный протокол, автоматическую оценку допусков и интеграцию с внутренней системой качества предприятия.

Требования к конструкции самой установки

Испытательное оборудование для ответственной электроники должно быть не менее продуманным, чем само испытываемое изделие. Поэтому при изготовлении стендов ЛИКЛАБ учитывает следующие инженерные требования:

• герметичность вакуумного контура и стабильность базового фона
• минимизация паразитных газовыделений и загрязнений внутри камеры
• удобство монтажа и демонтажа изделия без нарушения чистоты
• устойчивость к тепловым деформациям
• безопасность работы оператора и сохранность дорогостоящей аппаратуры
• возможность калибровки и проверки измерительных каналов
• ремонтопригодность, доступность сервисных узлов и запасных частей
• приспособленность к серийной эксплуатации на предприятии заказчика

Отдельное внимание уделяется оснастке. Именно она определяет повторяемость подключения изделия, качество электрического контакта, корректность теплового режима, точность подачи индикаторного газа и отсутствие ложных признаков негерметичности. Для сложных изделий проектируется сменная технологическая оснастка с учетом геометрии корпуса, массы, деликатных зон и ограничений по усилиям фиксации.

Как проходит работа с заказчиком

Изготовление установки обычно выполняется поэтапно. Сначала согласуют техническое задание и перечень воздействий. Затем формируют программу испытаний и концепцию оборудования. После этого разрабатывают компоновку, электрическую часть, вакуумную схему, шкаф автоматики и программный алгоритм. Следующий этап это изготовление, сборка, наладка, холостые проверки, верификация режимов и приемка.

При необходимости ЛИКЛАБ проводит отработку стенда на контрольных образцах или на эталонных изделиях заказчика. Такой подход позволяет до отгрузки убедиться, что камера действительно выходит на нужный вакуум, температурный режим соответствует расчетному, а система герметичности обеспечивает требуемую чувствительность и воспроизводимость.

Заказчик получает не просто механическую конструкцию, а рабочий инструмент для производства и квалификационных испытаний. В комплект обычно входят руководство по эксплуатации, описание алгоритма работы, схема обслуживания, формы протоколов, перечень средств измерений и рекомендации по периодической проверке.

Какие результаты должна обеспечивать установка

Правильно изготовленный испытательный стенд должен давать инженеру ответы на конкретные вопросы. Сохраняет ли изделие параметры в вакууме. Есть ли утечки через вводы, швы, стеклоспаи, уплотнения, пайку или кабельные сборки. Меняется ли тепловой режим под нагрузкой. Появляются ли неустойчивые режимы после нагрева, влаги, пыли или циклирования. Каковы реальные температурные и вакуумные запасы конструкции. Насколько повторяем результат при серийном контроле.

Именно поэтому испытательная установка рассматривается как средство инженерного анализа и как часть производственного процесса одновременно. Для разработчика она дает информацию для корректировки конструкции. Для технолога она показывает стабильность изготовления. Для службы качества она становится источником объективного решения о годности изделия.

Почему изготовление установки под задачу эффективнее универсального решения

Универсальный стенд удобен на бумаге, но редко бывает оптимален в реальной работе. У разных изделий различаются объем, газовыделение, тепловая мощность, допустимые скорости изменения давления, чувствительность к загрязнению, способ подключения и критерии годности. Если пытаться закрыть все возможные сценарии одной избыточной установкой, пользователь получает сложное оборудование с лишними узлами, затрудненным обслуживанием и не самым лучшим режимом для каждой конкретной задачи.

ЛИКЛАБ делает ставку на целевую инженерную конфигурацию. Это означает, что камера, насосная группа, нагрев, датчики, система герметичности и автоматика проектируются под реальное изделие и под утвержденную методику испытаний. Такой подход обеспечивает точность, сокращает время цикла, упрощает обучение персонала и повышает достоверность результата.

Установки ЛИКЛАБ для важной электронной аппаратуры

Для критически важных радиоэлектронных изделий испытательный стенд должен подтверждать не формальное прохождение процедуры, а физическую состоятельность конструкции. Если аппаратура предназначена для работы в вакууме, при перепадах давления, под тепловой нагрузкой или в тяжелом климате, то проверка должна проводиться на оборудовании, которое умеет моделировать эти факторы совместно и контролируемо.

Именно такие решения и разрабатывает ЛИКЛАБ. Это установки для контроля герметичности, термовакуумные камеры, автоматизированные испытательные стенды, комплексы с нагревом в вакууме и решения для имитации космической и климатической среды. Основная цель такой техники состоит в том, чтобы заказчик получил достоверные данные о состоянии изделия, понятный критерий годности и воспроизводимый процесс испытаний, пригодный для опытной отработки, квалификации и серийного контроля.

Если требуется не стандартная камера, а специализированная установка под конкретное электронное средство, ЛИКЛАБ разрабатывает решение от методики и компоновки до изготовления, наладки и ввода в эксплуатацию. Это позволяет создавать испытательную базу, которая действительно работает на надежность изделия, а не существует отдельно от его жизненного цикла.
