Испытания на герметичность при контроле по падению давления
Метод контроля герметичности по падению давления внешне выглядит простым: изделие заполняют газом, изолируют, затем фиксируют изменение давления во времени и делают вывод о наличии утечки. Именно эта кажущаяся простота чаще всего становится причиной неверных инженерных решений. Когда требования к герметичности переходят в область микроутечек, а измеряемые перепады давления становятся сопоставимыми с влиянием температурных и газодинамических факторов, метод превращается из «манометрии» в задачу прикладной физики разреженных сред. В этом разделе я последовательно разберу, почему в системах pressure decay нельзя безоговорочно применять привычные приближения, какие режимы истечения формируются в микродефектах, и почему учет сжимаемости, числа Рейнольдса и тепловых эффектов определяет достоверность результата.
Зачем инженеру знать «физику течи»
При испытаниях по падению давления мы регистрируем не сам дефект, а следствие дефекта в измерительном объёме. Это ключевой методологический момент. Давление в объёме зависит не только от утечки, но и от температуры газа, деформации изделия, сорбции, растворённых газов в материалах, а также от режима течения через канал утечки. Если в инженерной постановке дефект трактуется как «эквивалентное отверстие диаметра D», то переход от измеренной кривой давления к оценке этого диаметра требует модели истечения. Ошибка в модели автоматически переходит в ошибку оценки D, а затем, если дальше прогнозируется утечка рабочей среды (особенно жидкости), ошибка усиливается многократно.
Характерный пример, показательный для всей отрасли контроля герметичности, связан с задачами космической техники, где сначала проверяют систему безопасным газом, а затем по результатам испытаний прогнозируют риск утечки токсичной жидкости. В таком подходе газовый тест становится инструментом определения «геометрии дефекта», а не просто подтверждением «держит/не держит». Именно поэтому физика газового истечения в микромасштабе становится определяющей.
Критическое отношение давлений и режим «запертого» потока
Первый фактор, который ломает интуицию, — сжимаемость газа. Для газа, истекающего через отверстие при достаточно большом перепаде давлений, наступает режим звукового (choked) течения. В этом режиме скорость газа в наиболее узком сечении достигает локальной скорости звука, и массовый расход перестает зависеть от дальнейшего снижения противодавления. Проще говоря, «снаружи можно откачивать что угодно», а поток через отверстие все равно ограничен физикой звукового сечения.
Граница между дозвуковым и «запертым» режимом задается критическим отношением давлений P2/P1, которое зависит от показателя адиабаты газа. Для гелия критическое отношение порядка 0,483, для воздуха порядка 0,528. Это означает, что при испытании гелием и достаточно высоком начальном давлении значительная часть процесса может протекать в звуковом режиме, и тогда попытки «учесть утечку» через простую линейную зависимость от разности давлений неизбежно дадут систематическую ошибку.
Коэффициент расхода Cd как переменная, а не константа
Даже если режим звукового течения установлен, уравнение истечения не замыкается, пока не задан коэффициент расхода Cd. В классических задачах гидравлики отверстие с острыми кромками часто описывают постоянным Cd ≈ 0,6. Это полезное приближение для «обычных» отверстий и «обычных» расходов, но оно перестает быть приемлемым в микротечеискателях, где расход мал, а режим течения меняется в ходе испытания. Причина — в сочетании двух эффектов.
Первый эффект связан с сжимаемостью и формированием сжатой струи (vena contracta). Сечение струи после выхода из отверстия может оказаться меньше геометрического, и отношение реального расхода к идеальному становится функцией отношения давлений. При падении давления внутри системы меняется P2/P1, меняется степень сжатия струи и, как следствие, меняется Cd. При приближении P2/P1 к единице Cd стремится к значениям, близким к традиционным, но при больших перепадах давление–противодавление зависимость становится нелинейной. Для описания этой зависимости применяются полуэмпирические модели, которые оказываются применимыми и для гелия, несмотря на отличие его теплофизических параметров от воздуха.
Второй эффект связан с числом Рейнольдса. В микроутечках расход может быть столь малым, что течение становится «вязко-доминированным», и тогда Cd может падать на порядок и более. В экспериментах при снижении Re до значений порядка 0,1 Cd может уменьшаться до уровней порядка 0,05. Это означает, что реальный расход через микродефект оказывается не 60% от идеального, а всего 5% — различие, полностью обнуляющее любые расчеты, основанные на постоянном коэффициенте.
Практический вывод из этого раздела предельно жесткий: в системах контроля по падению давления Cd не имеет права быть константой, если речь идет о микроутечках и высокой чувствительности. Cd должен быть функцией как отношения давлений, так и числа Рейнольдса, а значит — переменной величиной, меняющейся по мере падения давления в объёме.
Число Рейнольдса: почему «газ становится сиропом»
Число Рейнольдса связывает инерционные и вязкостные силы в потоке. В привычных трубных задачах Re велико, и газ или жидкость текут с доминированием инерции. В микротечах всё иначе: характерный размер канала микроскопичен, расход мал, скорости малы, и вклад вязкости становится определяющим. С инженерной точки зрения это означает, что потери на трение «съедают» расход, а отверстие ведет себя не как простой дроссель, а как капилляр с высоким гидравлическим сопротивлением.
В рамках испытаний по падению давления этот эффект особенно разрушителен для малых измерительных объемов. При фиксированном дефекте и одинаковом начальном давлении давление в маленьком объеме меняется заметно быстрее, и любая модельная ошибка проявляется резче. На больших объемах те же самые упрощения могут выглядеть «приемлемо», создавая ложное ощущение правильности метода. В результате производство часто получает парадокс: на стенде большой емкости метод «работает», а на реальных малых изделиях — начинает давать систематические ошибки и «ложный брак» либо «ложный годен».
Изотермический или адиабатический процесс: выбор модели по времени процесса
Вторая группа факторов — тепловые эффекты. Давление в замкнутом объеме подчиняется уравнению состояния, и при неизменном количестве газа давление пропорционально температуре. При заполнении газ сжимается и нагревается; при истечении через дефект газ расширяется и охлаждается. Если процесс быстрый, теплообмен с конструкцией не успевает компенсировать эти изменения, и модель должна быть близка к адиабатической. Если процесс медленный, тепловая инерция стенок и постоянный теплообмен «привязывают» температуру газа к температуре металла, и модель становится изотермической.
Для микроутечек характерны очень медленные изменения давления. В таких условиях теплоемкость металлоконструкции на порядки превышает теплоемкость истекающего газа, и стенки работают как термостат. Экспериментально это подтверждается тем, что за длительное время наблюдения температура газа меняется на доли градуса. При этом даже такие «доли градуса» уже способны вносить измеримую добавку к давлению, сравнимую с полезным сигналом утечки.
Это критично для методики испытаний. Если не контролировать температуру, можно интерпретировать температурный дрейф как утечку. Более того, в реальной лаборатории источниками дрейфа становятся не только климат в помещении, но и локальные нагревы от электроники, солнечного света, теплового излучения соседнего оборудования, а также изменение температуры газа при переходных процессах наполнения. Следовательно, инженерная постановка испытания по падению давления обязана включать температурную дисциплину: стабилизацию, выдержку, исключение конвективных потоков и корректный выбор момента начала измерения.
Характерное время процесса как инженерный маркер
Для оценки «медленности» процесса вводят характерное время, связанное с объёмом, площадью дефекта, коэффициентом расхода и скоростью звука. Физический смысл такого времени прост: оно показывает, за какой интервал давление в системе уменьшится до определенной доли от начального значения при звуковом истечении и выбранной модели процесса. Важно не само число, а вывод, который следует из сравнения характерного времени с тепловыми постоянными конструкции. Если тепловая постоянная стенок мала по сравнению с характерным временем утечки, процесс практически изотермичен. Если наоборот — требуется учитывать адиабатическое охлаждение и его влияние на давление.
На практике малые объемы дают короткие характерные времена и тем самым повышают требования к точности геометрии испытательного объёма. Ошибка в оценке объёма для малого изделия приводит к многократно более заметной ошибке в предсказании кривой давления, чем для большого изделия. Это еще одна причина, почему в методике pressure decay недопустимо «приблизительно знать объём» и «приблизительно знать температуру».
Почему ошибка в диаметре дефекта становится катастрофой для жидкости
Наиболее показательный инженерный момент возникает тогда, когда по результатам газового испытания требуется прогнозировать утечку жидкости. Для ламинарного течения жидкости в тонком канале применим закон Пуазёйля, где расход пропорционален перепаду давления и обратно пропорционален вязкости и длине канала, но зависит от диаметра в четвертой степени. Это означает, что ошибка в определении диаметра D в два раза приводит к ошибке расхода в шестнадцать раз. Следовательно, если газовая модель дала неточный D из-за неверного Cd или неверного учета режима течения, прогноз по жидкости перестает быть инженерно приемлемым.
В промышленной логике этот вывод имеет прямое значение. Газовые испытания часто применяются как более безопасные и более технологичные, чем испытания рабочей жидкостью. Однако «безопасность» тестового газа не отменяет того, что по его результатам иногда принимают решения о пригодности изделия в жидкостной системе. Там, где цена утечки высока, упрощения в модели недопустимы, потому что они напрямую транслируются в ошибку оценки риска.
Практика Leaklab: как превратить pressure decay в достоверный измерительный метод

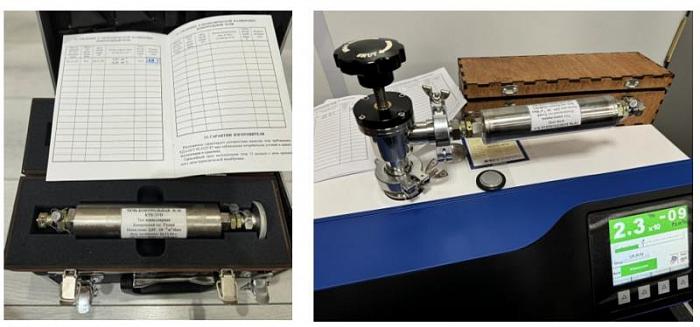

В прикладной постановке Leaklab мы рассматриваем испытания по падению давления как измерительную задачу, а не как «проверку на глаз». Это означает, что в проектировании цикла испытаний принципиальны четыре элемента: корректное описание режима течения через дефект, контроль температуры, контроль геометрии измерительного объёма и метрологическая дисциплина средств измерений.
В реальных изделиях утечка редко представляет собой «идеальное отверстие». Это извилистый канал с переменным сечением, шероховатостью и возможным эффектом капиллярной задержки влаги и загрязнений. Поэтому ключевой шаг — исключение ложных факторов: осушка, стабилизация температуры, выдержка после наполнения, проверка оснастки на паразитные утечки, исключение деформаций гибких элементов. Для малых объемов и малых утечек мы рассматриваем температурную компенсацию и статистическую обработку кривой давления как обязательные компоненты, а не как «опцию». Для задач, где нужно сопоставлять данные разных изделий и разных партий, мы приводим результаты к единым условиям и фиксируем протокол испытания так, чтобы он был воспроизводим на другом стенде и в другое время.
Отдельно подчеркну: увеличение чувствительности датчика давления не решает проблему, если не решена физика процесса. Напротив, сверхчувствительный датчик делает видимыми тепловые колебания и переходные процессы, которые ранее «прятались» под шумом. Поэтому повышение класса измерения всегда должно сопровождаться улучшением тепловой и пневматической схемы испытания, иначе рост разрешения превращается в рост ложных заключений.
Метод контроля герметичности по падению давления остается одним из самых удобных и технологичных для производства, но его применение на уровне микроутечек требует физически корректной модели. Сжимаемость и звуковой режим истечения задают границы зависимости расхода от перепада давлений. Коэффициент расхода Cd в микротечах является переменной величиной, зависящей как от отношения давлений, так и от числа Рейнольдса, и может уменьшаться на порядок по сравнению с классическими приближениями. Тепловые эффекты при медленных утечках, как правило, приводят процесс к изотермической модели, однако температурные дрейфы остаются главным источником «ложного сигнала». Наконец, если по газовому тесту рассчитывается эквивалентный диаметр дефекта для прогноза утечки жидкости, ошибка модели становится многократно усиленной за счет зависимости по закону Пуазёйля.
Инженерная ценность этого раздела в том, что он переводит pressure decay из «простой проверки» в измерительную процедуру, где заранее определены доминирующие источники погрешностей и методы их подавления. Именно так строится достоверный контроль герметичности: не на надежде, что «датчик всё покажет», а на понимании, что именно датчик измеряет и какие физические процессы могут имитировать утечку.
