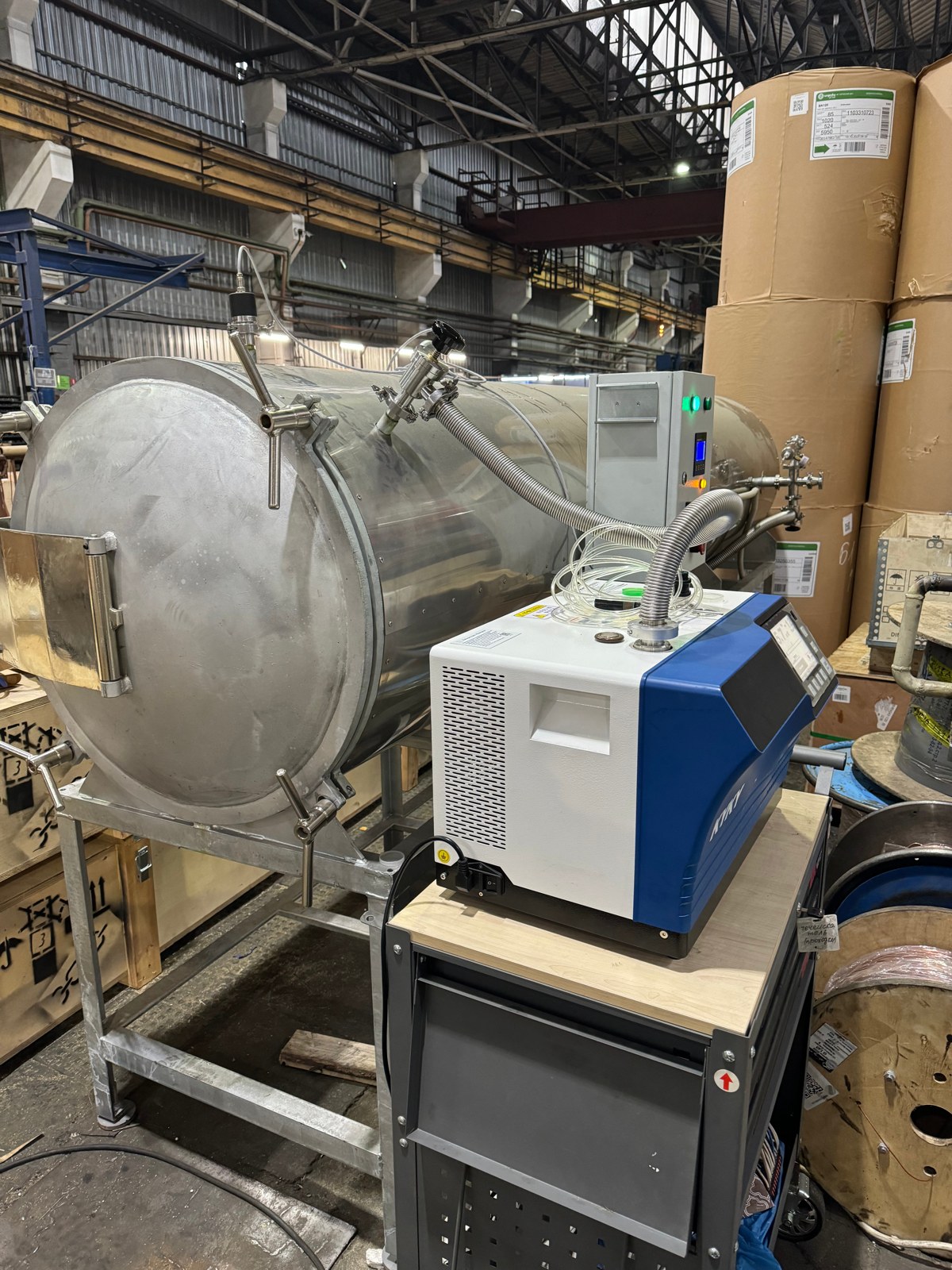

Испытания баков силовых трансформаторов на герметичность по ГОСТ Р 55015-2012
Контроль герметичности бака силового трансформатора является обязательной частью оценки качества изготовления, сборки и подготовки оборудования к дальнейшим электрическим и эксплуатационным испытаниям. Герметичный бак должен исключать выход наружу охлаждающей среды и изолирующей среды, сохранять стабильность внутреннего объема и обеспечивать надежную работу трансформатора в течение всего срока службы. Для решения этой задачи применяется ГОСТ Р 55015-2012, который устанавливает порядок подготовки и проведения испытаний баков на герметичность для силовых трансформаторов.
Для предприятий-изготовителей, ремонтных организаций и владельцев трансформаторного оборудования этот стандарт имеет прямое практическое значение. Он задает последовательность действий при испытании бака с активной частью, определяет общие условия проведения контроля, устанавливает порядок подготовки оборудования, описывает способы создания избыточного давления и закрепляет критерий приемки. В условиях реального производства именно соблюдение этих требований позволяет отличить формальную проверку от технически достоверного испытания.
Лаборатория контроля герметичности ЛИКЛАБ выполняет работы по данному направлению как в заводских условиях, так и на площадке заказчика. Специалисты лаборатории применяют поверенное оборудование, используют корректные схемы нагружения, контролируют состояние соединений и выдают техническое заключение о результатах контроля герметичности. Такая работа особенно востребована при приемочных испытаниях, после ремонта трансформатора, перед транспортированием, а также при диагностике утечек масла или газа в эксплуатации.
Область применения стандарта
ГОСТ Р 55015-2012 распространяется на силовые трансформаторы и устанавливает порядок подготовки и проведения испытаний баков на герметичность. Стандарт не описывает абстрактную герметичность металлической емкости. Он рассматривает именно бак трансформатора с активной частью и тем самым ориентирован на контроль изделия в его рабочем конструктивном исполнении.
Такой подход важен по нескольким причинам. Во-первых, реальная герметичность бака проявляется только после сборки и установки всех крышек, люков, фланцев, вводов, штуцеров, прокладок и внешних приводов. Во-вторых, именно в собранном состоянии можно корректно оценить состояние узлов, через которые охлаждающая и изолирующая среды могут иметь выход наружу. В-третьих, испытание в окончательной или близкой к окончательной конфигурации позволяет обнаружить дефекты, которые не проявляются на отдельных деталях при промежуточном контроле.
Нормативные документы, на которые опирается ГОСТ Р 55015-2012
В стандарте приведен перечень ссылочных нормативных документов, которые определяют общие требования к трансформаторам, терминам, условиям испытаний, свойствам газов и воздуху, применяемому для нагружения. Это не формальный список. Каждая ссылка влияет на практику проведения испытаний.
| Нормативный документ | Практическое значение при испытании |
|---|---|
| ГОСТ Р 52719-2007 | Задает общие технические требования к силовым трансформаторам и используется для выбора трансформаторов, подлежащих испытанию. |
| ГОСТ 5197-85 | Используется для терминов и определений в области вакуумной техники. |
| ГОСТ 9293-74 | Регламентирует свойства азота, который может применяться для нагнетания давления в бак. |
| ГОСТ 16110-82 | Содержит термины и определения для силовых трансформаторов. |
| ГОСТ 16504-81 | Определяет основные термины в области испытаний и контроля качества продукции. |
| ГОСТ 16962-71 | Задает нормальные климатические условия проведения испытаний. |
| ГОСТ 17433-80 | Определяет классы загрязненности сжатого воздуха, используемого при нагнетании давления. |
| ГОСТ 24054-80 | Устанавливает общие требования к методам испытаний на герметичность. |
Для практической работы это означает, что испытание бака не может рассматриваться изолированно. Специалист должен учитывать не только сам порядок нагружения и осмотра, но и качество применяемого газа, корректность терминологии, климатические условия и общие правила испытаний на герметичность.
Что понимают под герметичностью бака трансформатора
В стандарте под герметичностью бака трансформатора понимают его свойство препятствовать прониканию наружу теплоносителя, то есть охлаждающей среды, и изолирующей среды. С инженерной точки зрения это означает способность системы сохранять замкнутый внутренний объем в условиях заданного внутреннего давления и рабочего состояния уплотняющих узлов.
Для масляных трансформаторов речь в первую очередь идет о предотвращении течей масла. Для трансформаторов, заполненных негорючим жидким диэлектриком, оценивают аналогичную стойкость к выходу диэлектрической жидкости. Для газонаполненных трансформаторов на первый план выходит удержание избыточного давления газа и отсутствие недопустимого падения давления за нормированное время.
Герметичность бака нельзя сводить только к состоянию стенок корпуса. На практике она определяется совокупностью элементов: сварными швами, крышками, люками, фланцевыми соединениями, штуцерами, арматурой, механическими вводами, прокладками, местами крепления устройств контроля и внешними приводами. Именно поэтому испытание должно проводиться для бака с активной частью и при конфигурации, максимально соответствующей рабочему состоянию изделия.
Общие положения стандарта и логика испытаний
Стандарт прямо требует испытывать бак трансформатора с активной частью в соответствии с требованиями ГОСТ Р 52719. Для испытаний бак должен быть установлен в стеллажах, на каретке или на подставке на специально оборудованном участке предприятия-изготовителя. Эта формулировка показывает, что испытание следует проводить в контролируемых и безопасных условиях, где обеспечены устойчивое положение изделия, доступ к зонам возможной течи и корректное подключение испытательной установки.
Порядок проведения испытаний зависит от технологии заполнения трансформатора. Бак масляного трансформатора, заполняемого под вакуумом, а также бак трансформатора, заполняемого негорючим жидким диэлектриком, испытывают после заполнения до предъявления на испытание электрической прочности изоляции. Бак масляного трансформатора, заполняемого без вакуума, испытывают после демонтажа перед транспортированием.
В примечании к разделу общих положений отдельно указано, что металлоконструкции трансформаторов, заполняемых маслом под вакуумом, до подачи на сборку должны быть проверены на герметичность в соответствии с утвержденной технологической документацией. Это важное инженерное уточнение. Стандарт не отменяет промежуточного контроля металлоконструкций, а дополняет его финальным испытанием уже собранного бака.
Испытания проводят при нормальных климатических условиях по ГОСТ 16962. Продолжительность испытания, нормированное избыточное давление, температура охлаждающей и изолирующей сред должны быть указаны в стандартах на трансформаторы конкретных типов. Следовательно, сам ГОСТ Р 55015-2012 задает общий метод, а конкретные численные параметры испытания нужно принимать из технической документации на конкретный трансформатор.
Подготовка к испытанию
Подготовительный этап в ГОСТ Р 55015-2012 описан отдельно, и это полностью оправдано. Практика показывает, что существенная часть ложных отказов и ошибочных выводов о негерметичности связана именно с недостаточной подготовкой испытания.
Перед подачей бака на испытание проверяют все фланцевые соединения, через которые изолирующая и охлаждающая среды могут иметь выход наружу, на соответствие нормам затяжки. Такая проверка нужна для того, чтобы исключить простые сборочные ошибки и не подменять испытание бака испытанием качества монтажа прокладок.
Затем проверяют саму испытательную установку на отсутствие неплотностей в местах присоединения ее составных частей, в измерительной, пускорегулирующей и предохранительной аппаратуре. Если испытательная схема негерметична, то измеренное падение давления или признаки выхода среды не относятся к баку, а относятся к вспомогательному оборудованию. Для ответственного контроля это недопустимо.
Далее проверяют измерительные приборы на отсутствие повреждений, наличие пломб и отметок в технических паспортах о сроках годности приборов. В современной практике ЛИКЛАБ это означает проверку поверки манометров, датчиков давления, регистраторов, вакуумметров и другой контрольно-измерительной аппаратуры, участвующей в испытании.
Если испытывается бак газонаполненного трансформатора, места возможного выхода газа дополнительно обрабатывают пенным индикатором. Это позволяет быстро локализовать негерметичность по образованию пузырей в зоне выхода газа.
Порядок проведения испытаний
После завершения подготовки в баке создают избыточное давление нормированного значения. ГОСТ Р 55015-2012 допускает несколько способов создания такого давления.
Первый способ - нагнетание в бак газа. Для этого используют азот первого сорта по ГОСТ 9293 или воздух по ГОСТ 17433, при этом давление контролируют по манометру.
Второй способ - подкачка в бак масла или негорючего жидкого диэлектрика. В этом случае давление контролируют либо по манометру, либо по высоте столба масла или негорючего жидкого диэлектрика по маслоуказателю.
Третий способ - комбинированная схема, при которой подкачку масла или негорючего жидкого диэлектрика сочетают с нагнетанием газа.
Значение остаточного и или избыточного давления в баке, а также технические характеристики наполняющего бак воздуха должны быть указаны в стандартах на конкретные типы трансформаторов. Время заполнения бака и подъема давления до нормированного значения устанавливают с учетом объема бака, производительности испытательной установки и необходимости плавного достижения заданного давления.
Плавное нагружение имеет важное практическое значение. Резкий подъем давления может вызвать ложные признаки течи, локальное смещение прокладок, нестационарное распределение нагрузки по фланцам и другие эффекты, не связанные с реальной герметичностью изделия.
После создания давления проводят равномерное обстукивание фланцевых соединений и соседних с ними корпусных деталей бака. Эта операция помогает выявить нестабильные неплотности, дефекты посадки уплотнений и зоны, в которых течь проявляется только при механическом воздействии или локальной разгрузке напряжений.
Затем ведут визуальный контроль состояния фланцевых соединений и показаний приборов контроля давления в течение всего времени испытания. Если переключатель ответвлений имеет внешний механический привод, его необходимо проверить во всех фиксированных положениях. Для реальной практики это означает, что зоны приводов и проходных узлов нельзя оставлять без проверки, поскольку именно они нередко становятся источником скрытой негерметичности.
Формула пересчета избыточного давления
В стандарте приведена расчетная формула для пересчета избыточного давления газа в баке, если за время испытания изменились температура газа и барометрическое давление окружающего воздуха. Это одна из ключевых расчетных зависимостей документа, поскольку без такого пересчета можно ошибочно принять естественное изменение параметров газа за признак течи.
Pк.изб = ((P0 + P0,бар) × (273 + tк)) / (273 + t0) − Pк,бар
В документе эта зависимость приведена как формула 1.
| Обозначение | Смысл величины | Единица измерения |
|---|---|---|
| P0 | Абсолютное давление газа в баке трансформатора после его заполнения, установленное по манометру | Па или кгс/см² |
| P0,бар | Барометрическое давление окружающего воздуха при заполнении бака газом | Па или кгс/см² |
| t0 | Начальная температура газа в баке | °C |
| tк | Конечная температура газа в баке | °C |
| Pк,бар | Барометрическое давление окружающего воздуха в конце испытаний | Па или кгс/см² |
| Pк.изб | Пересчитанное избыточное давление газа в баке в конце испытания | Па или кгс/см² |
Физический смысл формулы состоит в том, что итоговое избыточное давление должно оцениваться не напрямую по показанию манометра, а с поправкой на изменение состояния газа в баке. Если температура газа увеличилась или уменьшилась, либо изменилась атмосфера, то неизменный по герметичности бак может показать другое давление. Следовательно, без пересчета результат может быть неверно истолкован.
Учет нарушений герметичности после выдержки
После выдержки бака во время испытания учет выявленных нарушений герметичности проводят в зависимости от рода охлаждающей и изолирующей среды.
Для баков масляных трансформаторов и баков трансформаторов, заполненных негорючим жидким диэлектриком, дефекты характеризуются количеством и размерами выступающей снаружи течи жидкости. К таким проявлениям относятся капли, запотевания и другие визуальные признаки выхода среды.
Для баков газонаполненных трансформаторов дефекты характеризуются значением падения избыточного давления газа.
Такое разделение полностью соответствует физике процесса. В жидкостных системах ключевым диагностическим признаком является факт появления жидкости на внешней поверхности. В газонаполненных системах основным показателем служит стабильность давления при выдержке и отсутствие падения более установленного значения.
Оценка результатов испытаний
Бак трансформатора считается выдержавшим испытание на герметичность, если в течение нормированного времени снаружи бака не обнаружено течей заполняющей его жидкости или если не произошло падения избыточного нормированного давления заполняющего его газа более значения, указанного в стандартах на трансформаторы конкретных типов.
Это означает, что критерий приемки всегда двухкомпонентный.
Для жидкостных сред критерий основан на отсутствии внешних признаков течи.
Для газовой среды критерий основан на допустимом значении падения избыточного давления.
При этом длительность выдержки и допустимое падение давления не являются универсальными для всех изделий. Их задают в стандартах или технических условиях на конкретный тип трансформатора. Именно поэтому корректное испытание невозможно без привязки к документации на конкретное изделие.
Какие функции и расчетные зависимости показаны в документе
В присланном документе содержится одна расчетная функция, оформленная как формула 1. Это функция пересчета избыточного давления газа в баке при изменении температуры и барометрического давления окружающего воздуха.
Pк.изб = f(P0, P0,бар, t0, tк, Pк,бар)
Если представить формулу в виде функциональной зависимости, то пересчитанное конечное избыточное давление определяется как функция пяти переменных:
- начального абсолютного давления газа
- начального барометрического давления
- начальной температуры газа
- конечной температуры газа
- конечного барометрического давления
Других расчетных формул или функций в основном тексте присланного стандарта не показано.
Практическое значение ГОСТ Р 55015-2012 для предприятий
Для завода-изготовителя трансформаторов данный стандарт задает регламентированный порядок приемочного или производственного контроля баков. Это позволяет исключить отправку заказчику изделия с негерметичным баком и минимизировать риск последующих рекламаций.
Для ремонтных предприятий стандарт важен как база для подтверждения качества восстановительных работ, замены прокладок, ремонта крышек, люков, фланцев и арматуры.
Для эксплуатирующих организаций стандарт полезен в тех случаях, когда необходимо формализовать проверку герметичности после ремонта, при расследовании причин течи или при приемке оборудования после сервисных работ.
В каждом из этих случаев требуется не только создать избыточное давление, но и обеспечить достоверность испытания, что невозможно без контроля измерительной схемы, пригодности приборов и учета температурно-барометрических факторов.
Услуги лаборатории контроля герметичности ЛИКЛАБ по данному стандарту
Лаборатория ЛИКЛАБ оказывает услуги по контролю герметичности баков силовых трансформаторов в привязке к требованиям ГОСТ Р 55015-2012 и технической документации на конкретный тип изделия.
В состав услуг входят:
- анализ применимости стандарта к конкретному трансформатору
- анализ технических условий и критериев приемки по конкретному типу изделия
- подбор схемы нагружения, газом, маслом, негорючим жидким диэлектриком или комбинированным способом
- проверка испытательной установки и измерительных каналов
- контроль затяжки и состояния фланцевых соединений перед испытанием
- проведение испытания с выдержкой под нормированным избыточным давлением
- визуальный контроль фланцев, крышек, соединений, приводов и мест возможной течи
- контроль стабильности давления и при необходимости пересчет по формуле стандарта
- оформление протокола испытаний и заключения о результатах контроля
При необходимости ЛИКЛАБ дополняет стандартное испытание диагностикой мест негерметичности. Если по базовому испытанию обнаружено несоответствие, специалисты лаборатории могут выполнить локализацию течи по внешним признакам, по манометрическим методам, по вакуумным схемам или с использованием более чувствительных методов течеискания, если конструкция объекта это допускает.
Как ЛИКЛАБ выполняет такие работы на практике
На первом этапе специалисты лаборатории изучают документацию на трансформатор и определяют, какие численные параметры испытания применимы к данному изделию. Это касается длительности выдержки, нормированного избыточного давления, характеристик среды и особенностей конструкции бака.
На втором этапе проводится подготовка схемы испытаний. Выбираются источники давления, контрольно-измерительные приборы, соединительная оснастка, предохранительные элементы, средства индикации течей и, при необходимости, вспомогательные регистраторы температуры и атмосферного давления.
На третьем этапе выполняется само испытание. Давление формируют плавно, выдерживают установленное время, контролируют состояние фланцевых и корпусных элементов, выполняют обстукивание соединений и отслеживают поведение системы во времени.
На четвертом этапе анализируют результат. Если испытание выполнялось для газонаполненного бака и за время выдержки изменились внешние условия, специалисты ЛИКЛАБ проводят пересчет по формуле стандарта. Это исключает ошибочные выводы, связанные не с течью, а с изменением температуры или атмосферного давления.
На пятом этапе заказчик получает оформленный результат. В документах отражают условия испытаний, примененную схему, параметры среды, перечень приборов, фактические наблюдения и итоговый вывод о соответствии или несоответствии бака требованиям по герметичности.
Преимущества обращения в ЛИКЛАБ
Для заказчика важно не только наличие самого стандарта, но и качество его применения. ЛИКЛАБ объединяет знания в области течеискания, вакуумной техники, испытаний под давлением и метрологического сопровождения контроля.
Практические преимущества работы с лабораторией:
- работы выполняют специалисты, знакомые с реальной физикой негерметичности трансформаторных баков
- используется поверенное и технически пригодное измерительное оборудование
- при необходимости испытания дополняются локализацией дефектных узлов
- возможно выполнение работ в цехе заказчика или на площадке эксплуатации
- оформляются официальные результаты контроля для производственных и эксплуатационных задач
Какие документы получает заказчик
По результатам контроля герметичности баков силовых трансформаторов лаборатория ЛИКЛАБ может оформить:
- протокол испытаний на герметичность
- описание испытательной схемы и режима нагружения
- сведения о примененных приборах и средствах измерений
- результаты визуального контроля и контроля давления
- расчет пересчитанного давления, если он необходим
- заключение о результатах контроля герметичности
- рекомендации по ремонту и повторному контролю, если выявлена негерметичность
ГОСТ Р 55015-2012 является рабочим нормативным документом для испытаний баков силовых трансформаторов на герметичность. Он задает логичную и практически применимую структуру работ: от подготовки изделия и проверки измерительной схемы до создания избыточного давления, визуального контроля, пересчета параметров и оценки результата.
Для предприятий, работающих с трансформаторным оборудованием, соблюдение этого стандарта позволяет снизить риск скрытых дефектов, течей масла, подсоса воздуха и потери надежности изделия. Для лаборатории ЛИКЛАБ данный стандарт является нормативной основой для выполнения испытаний, оформления протоколов и выдачи технически обоснованного заключения о герметичности бака.
Если вашей организации требуется испытание бака силового трансформатора на герметичность по ГОСТ Р 55015-2012, повторный контроль после ремонта, диагностика мест течи или подготовка официального заключения по результатам контроля, обращайтесь в лабораторию контроля герметичности ЛИКЛАБ.
