Испытания цистерн и ёмкостей на герметичность воздухом

Лаборатория контроля герметичности ЛИКЛАБ, ООО «Лаборатория ВАКТРОН», предлагает разработку программы и проведение манометрического контроля цистерн и ёмкостей чистым сухим воздухом. Исполнитель подключает испытательный контур, постепенно подаёт установленное давление, изолирует источник и регистрирует изменение давления поверенным высокоточным цифровым манометром МИДА.

Результат — протокол измерений и заключение о соответствии согласованному критерию герметичности в заданных условиях. Метод позволяет оценить герметичность всей выделенной полости, включая корпус, сварные соединения, люки, уплотнения и присоединения, вошедшие в испытательную границу.

Объекты и границы контроля

Программу применяют к металлическим цистернам, отсекам бензовозов и другим ёмкостям, для которых документация допускает пневматический контроль воздухом. Каждый отсек испытывают отдельно. Перед работами определяют объём полости, допустимое давление, перепад на перегородках, состав арматуры и доступные точки подключения.

Соседние отсеки должны быть пустыми и без давления. Общие коллекторы разобщают: перетекание через перегородку или открытый общий тракт не должно скрывать негерметичность. Последовательно установленные запорные устройства проверяют раздельно по отдельным схемам; испытание корпуса не подтверждает автоматически герметичность каждого седла клапана.

Схема подключения оборудования

Тракт нагружения: компрессор → ресивер → фильтр и влагоотделитель → редуктор давления → дроссель → обратный клапан → отсечной клапан К1 → контрольный коллектор → штатный штуцер испытываемого отсека.

• Манометр МИДА подключают на стороне объекта после К1. Измерительный канал должен непосредственно сообщаться с испытываемой полостью и не быть перекрыт либо заблокирован.
• К1 закрывают перед стабилизацией и измерительной выдержкой. Подпитка объекта на выдержке исключается; обратный клапан не заменяет надёжное отсечение источника.
• Предохранительный клапан ПК остаётся сообщённым с объектом при любых положениях К1. Между объектом и защитой не устанавливают перекрываемую арматуру. Настройку и пропускную способность проверяют до подключения.
• К2 — отдельный клапан управляемого сброса. При нагружении и измерении он закрыт; после окончания контроля через него плавно снимают давление.
• Выходы сброса и защиты направляют в безопасную зону. Рукава, переходники, заглушки и уплотнения выбирают под испытательную среду, давление и присоединения объекта.

Перед серией проверяют герметичность сборки с заглушённым выходом при назначенном давлении. Утечку стенда нельзя без обоснования вычитать из результата объекта. Измеряют температуру газа и окружающей среды; при избыточном манометре также регистрируют атмосферное давление.

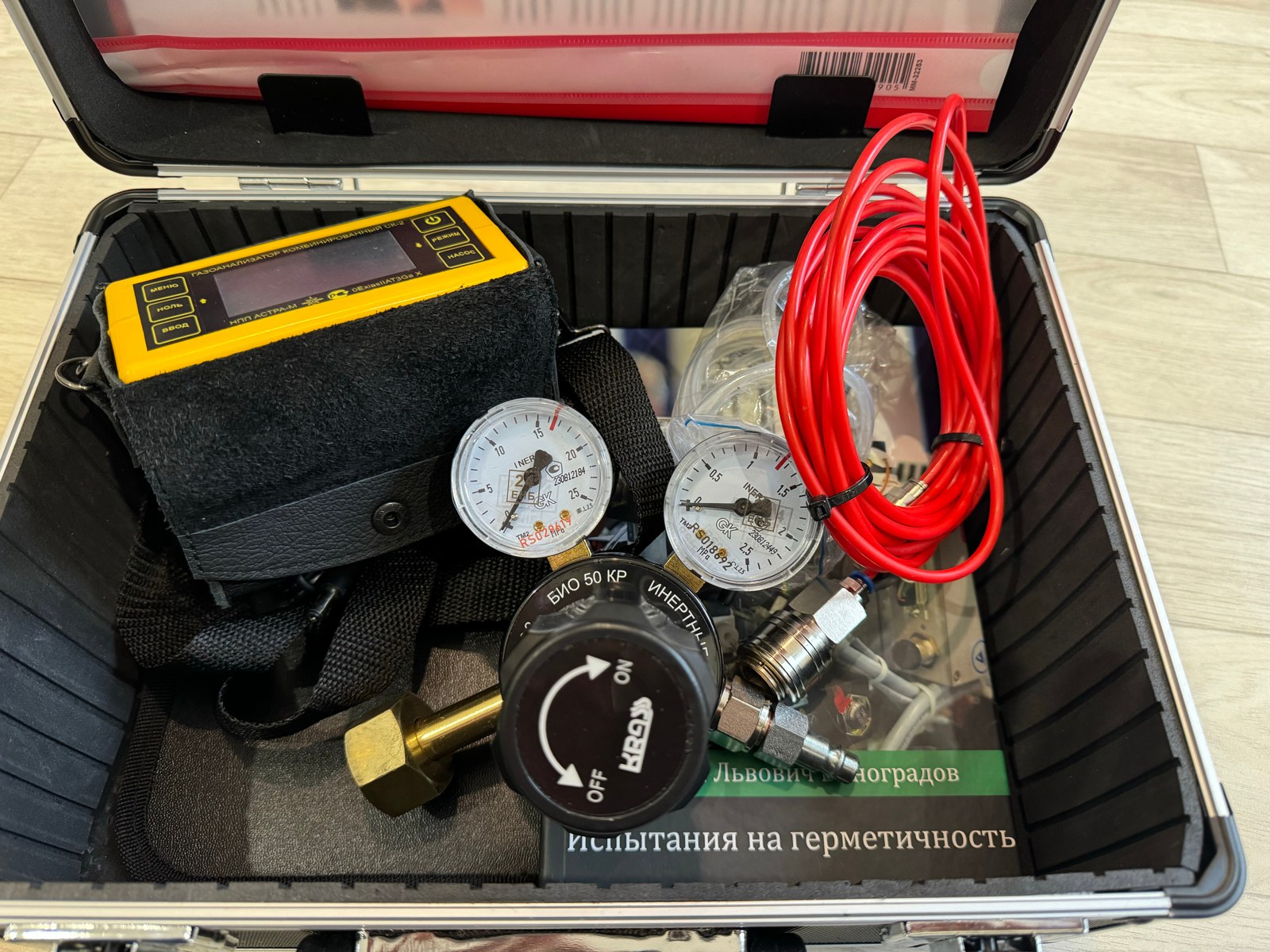

Состав оборудования

• Поверенный высокоточный цифровой манометр МИДА; при необходимости — независимый контрольный канал.
• Регулируемый компрессор, ресивер, фильтр, влагоотделитель; для масляного компрессора — устройство удаления масла.
• Редуктор низкого давления, дроссель, отсечная и обратная арматура, предохранительный клапан, клапан сброса, коллектор, рукава и переходники.
• Средства измерения температуры, барометр при необходимости, средства регистрации давления и времени.

Конкретные модели, диапазоны, погрешность, заводские номера и сведения о поверке средств измерений фиксируют перед испытанием. Приборы подбирают под допустимое падение давления; наличие поверки само по себе не подтверждает достаточную чувствительность всей схемы.

Подготовка цистерны или ёмкости

1. Предоставить документацию. Заказчик передаёт паспорт, схему отсеков и арматуры, требования к герметичности, сведения о ремонтах и эксплуатационной среде. По ним определяют допустимость воздуха, давление и границы проверки.
2. Опорожнить, очистить и дегазировать. Остатки топлива и опасные пары исключают. Заказчик подтверждает безопасное состояние объекта результатами газоанализа и оформляет допуск к работам. Воздух не подают в неподготовленную цистерну с горючими остатками.
3. Подготовить площадку. Цистерну закрепляют; исключают движение транспорта, удары, прямое солнце и резкие изменения температуры. Ограждение и безопасную зону определяют оценкой риска пневматического испытания.
4. Подготовить испытательную границу. Изолируют общие коллекторы, проверяют люки, уплотнения и присоединения. Оборудование, не рассчитанное на испытательное давление, снимают или изолируют по согласованной схеме. После восстановления соединения проверяют отдельно.
5. Проверить измерения и защиту. Проверяют нуль манометра, единицы, регистрацию времени, температурные каналы, защиту от превышения давления и герметичность стенда. Выполняют пробную запись.

Предлагаемая программа манометрического испытания

1. Подключение. Устанавливают проверенную сборку; фиксируют границу, положение клапанов и точку измерения. Проверяют сообщение манометра с полостью.
2. Нагружение. Постепенно подают воздух до назначенного испытательного давления без превышения допустимых пределов корпуса, перегородок и арматуры. Давление и состояние объекта контролируют непрерывно; скорость нагружения выбирают по документации и объёму.
3. Отсечение источника. Закрывают К1, проверяют отсутствие подпитки. Манометр и предохранительное устройство остаются на стороне объекта.
4. Стабилизация. Начальная пауза — не менее 15 минут; её продолжают до температурной стабилизации и приемлемого дрейфа в пределах бюджета неопределённости. Эта пауза не входит в измерительную выдержку.
5. Начальные показания. Записывают время t₁, давление p₁, температуру газа T₁ и атмосферное давление. После стабилизации давление должно соответствовать назначенному режиму. Если давление корректируют, стабилизацию повторяют.
6. Измерительная выдержка. Предлагается 30 минут. Автоматическая запись — каждые 10 секунд, контрольная запись оператором — каждую минуту. Режим регистрации согласуют с возможностями оборудования и требуемой чувствительностью; если чувствительности недостаточно, выдержку увеличивают.
7. Окончание измерений. Записывают время t₂, давление p₂, температуру газа T₂ и атмосферное давление. Сохраняют весь ряд данных, рассчитывают скорректированное падение и неопределённость. Во время измерений не изменяют давление и границы объекта.
8. Завершение. Плавно сбрасывают давление через К2, убеждаются в нулевом избыточном давлении, отсоединяют сборку и восстанавливают оборудование.
9. Повторение. Выполняют цикл для каждого отсека. После устранения дефекта повторно испытывают затронутую границу с сохранением первоначальных результатов.

15 минут начальной стабилизации, 30 минут выдержки и шаг 10 секунд — предложенные параметры этой программы. Длительность контроля должна обеспечивать достоверное обнаружение согласованного допустимого потока утечки с учётом объёма и характеристик измерений.

Как подтверждается герметичность

Охлаждение воздуха после сжатия вызывает падение давления даже без течи. На показания также влияют атмосферное давление, температурная неоднородность, упругая деформация полости и утечки присоединений. Поэтому вывод делают по скорректированному падению давления и оценке неопределённости, а не только по неподвижным цифрам манометра.

При постоянном объёме и репрезентативном измерении температуры газа используют:

Температуры T₁ и T₂ выражают в кельвинах; давления — в одинаковых единицах. При абсолютном манометре атмосферное давление не прибавляют. Температуру поверхности или помещения нельзя считать температурой газа без обоснования. Изменение объёма учитывают либо подтверждают его незначимость.

Расширенная неопределённость UΔp включает характеристики давления, температуры и барометра, разрешение, дрейф, регистрацию, температурную поправку и испытательную сборку. Класс точности одного манометра не равен неопределённости результата.

Значимое отрицательное скорректированное падение требует проверки возможной подпитки, нагрева, изменения объёма или ошибки поправки. Увеличение давления не является самостоятельным доказательством герметичности. Без согласованного критерия можно сообщить измеренное изменение давления, но нельзя выдать обоснованное заключение о соответствии.

Что получает заказчик

Протокол содержит идентификацию объекта и отсека, испытательную границу, схему подключения, давление, выдержку, условия среды, средства измерений и сведения об их поверке, исходные показания и график, расчёт поправок и неопределённости, критерий приёмки, результат и подписи ответственных лиц. Подтверждение относится только к указанным условиям и чувствительности метода.

Нормативная основа и применение к ДОПОГ

• ДОПОГ 2025, официальный комплект ЕЭК ООН: разделы 6.8.2.4 и 6.8.2.6 — проверки цистерн и применимые стандарты.
• EN 12972:2018, раздел 5.8: испытание герметичности металлических цистерн. Перед работами проверяют применимую редакцию и условия её использования. Выдержка должна быть достаточной для предусмотренной проверки; одна манометрическая запись не заменяет остальные операции стандарта.
• ГОСТ Р 51780-2001: порядок и критерии выбора методов и средств испытаний на герметичность.
• Паспорт, чертежи, эксплуатационная документация и согласованное техническое задание на конкретный объект.

До назначения работ проверяют действительность документов лаборатории, актуальную область аттестации по объекту и методу, квалификацию исполнителей и действительность поверки приборов. Испытательное давление не выбирают по универсальному значению: учитывают конструкцию цистерны, её оснащение и применимые требования.
