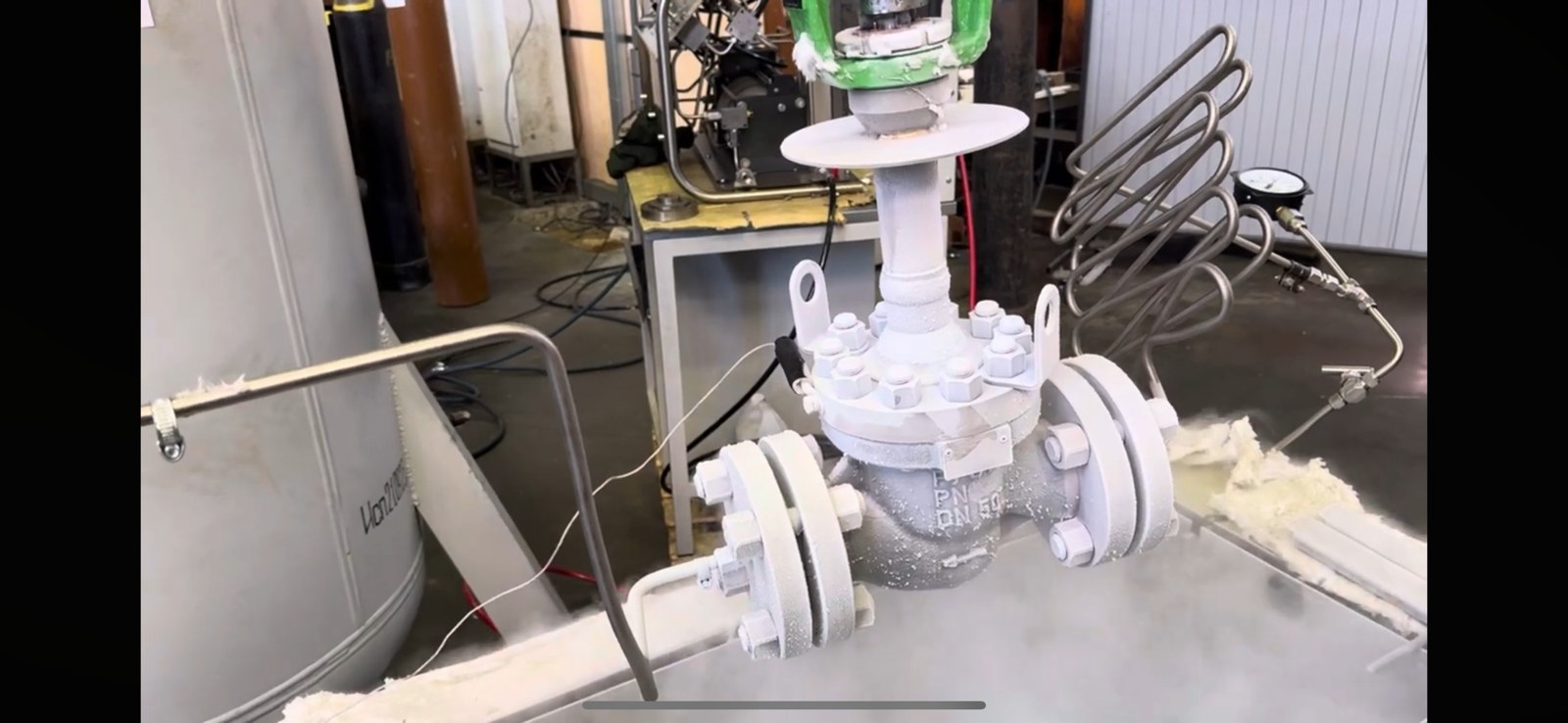

Испытания на герметичность по ГОСТ 28210-89

Испытания на герметичность по ГОСТ 28210-89

Общие сведения о стандарте

ГОСТ 28210-89 (МЭК 68-2-17-78) «Испытания Q: Герметичность» устанавливает основные методы проверки изделий на герметичность при воздействии внешних факторов. В отличие от отраслевых стандартов, этот документ охватывает широкий спектр изделий — от корпусов электронных компонентов до сложных сварных аппаратов. Лаборатория Ликлаб проводит испытания по данному ГОСТ в полном объеме, применяя как классические гидростатические методы, так и высокочувствительные гелиевые методики.

Ключевые определения

Стандарт определяет понятия «скорость утечки», «эквивалентная стандартная скорость утечки», «большая» и «малая» утечки. Основной единицей является Па·м³/с, применяются также бар·см³/с. Эти единицы позволяют корректно сопоставлять результаты, полученные разными методами, и обеспечивать метрологическую прослеживаемость.

Методы испытаний по ГОСТ 28210-89

Испытание Qa: проверка втулок, осей и прокладок

Цель — выявить большие утечки в уплотнительных элементах. Образцы монтируются в камере с наддувом и погружаются в жидкость. Признак утечки — выделение пузырьков. Применяется для выявления грубых дефектов.

Испытание Qc: герметичность корпуса (утечка газа)

Используется для изделий с газонаполненными полостями. Существует три метода: погружение в жидкость при вакууме, нагрев в жидкости до создания перепада давления и метод пропитки. Обнаружение утечки ведется по пузырькам газа. Чувствительность — до 10⁻⁵ бар·см³/с.

Испытание Qd: герметичность корпуса (утечка жидкости)

Применяется для изделий, заполненных жидкостью. Образцы выдерживаются в термокамере при температуре выше эксплуатационной. Утечка определяется визуально. Чувствительность — до 10⁻⁵ бар·см³/с.

Испытание Qf: погружение

Проверка водонепроницаемости изделий при погружении на заданную глубину или под давление воды. Применяется для оборудования, работающего во влажных и подводных условиях. Критерий — отсутствие проникновения воды внутрь и изменений характеристик.

Испытание Qk: метод индикаторного газа и масс-спектрометра

Наиболее чувствительный метод, основанный на использовании гелия и масс-спектрометрического течеискателя. В Лаборатории Ликлаб применяются три варианта:

• Метод 1 — заполнение изделия гелием под давлением, последующая регистрация выхода газа в вакууме;
• Метод 2 — контроль изделий, герметизированных в производстве с гелием;
• Метод 3 — обдувка поверхности гелием или использование гибкого чехла с гелием.

Метод обеспечивает чувствительность до 10⁻¹¹ бар·см³/с, что позволяет выявлять мельчайшие дефекты, недоступные при других испытаниях.

Испытание Q1: бомбовый метод

Применяется для изделий, характеристики которых изменяются при проникновении жидкости. Образцы выдерживаются в сосуде высокого давления с жидкостью (спирт, вода с смачивающим агентом). Наличие утечек определяется по изменению электрических параметров или окрашиванию пути проникновения.

Порядок проведения испытаний в Лаборатории Ликлаб

Испытания выполняются в несколько этапов:

1. Идентификация образца и проверка документации;
2. Очистка и подготовка поверхности, монтаж арматуры;
3. Выбор метода испытания по ГОСТ 28210-89 в зависимости от типа изделия;
4. Создание заданных условий (наддув, вакуум, нагрев, погружение, напуск гелия);
5. Регистрация параметров и наблюдение за признаками утечек;
6. Сравнение результатов с допустимыми значениями по нормативной документации;
7. Оформление протокола испытаний.

Заключение Лаборатории Ликлаб

По результатам испытаний Лаборатория Ликлаб выдает заключение, содержащее:

• описание примененного метода контроля и условий испытания;
• результаты измерений (скорости утечек, наличие или отсутствие проникновения среды);
• сравнение с нормативными значениями ГОСТ 28210-89;
• вывод о соответствии изделия требованиям герметичности и пригодности к эксплуатации.

Заключение оформляется как официальный документ и может использоваться заказчиком в составе комплекта технической документации при приемке продукции.

ГОСТ 28210-89 охватывает широкий спектр методов контроля герметичности — от простого пузырькового до высокочувствительного масс-спектрометрического. В Лаборатории Ликлаб реализованы все методики, что позволяет проводить испытания изделий различного назначения — от электроники и арматуры до криогенного и атомного оборудования. Применение гелиевого течеискания обеспечивает максимальную точность и надежность результатов.
