Особенности контроля теплообменника
У теплообменника важно различать утечку наружу и перетекание между рабочими полостями. Схема испытания должна отделять проверяемые соединения от временной оснастки. До подключения уточняют доступ к трубной решётке, рабочие среды, допустимые давления и способ удаления остаточного пробного газа.
Фотографии из рабочего архива Ликлаб

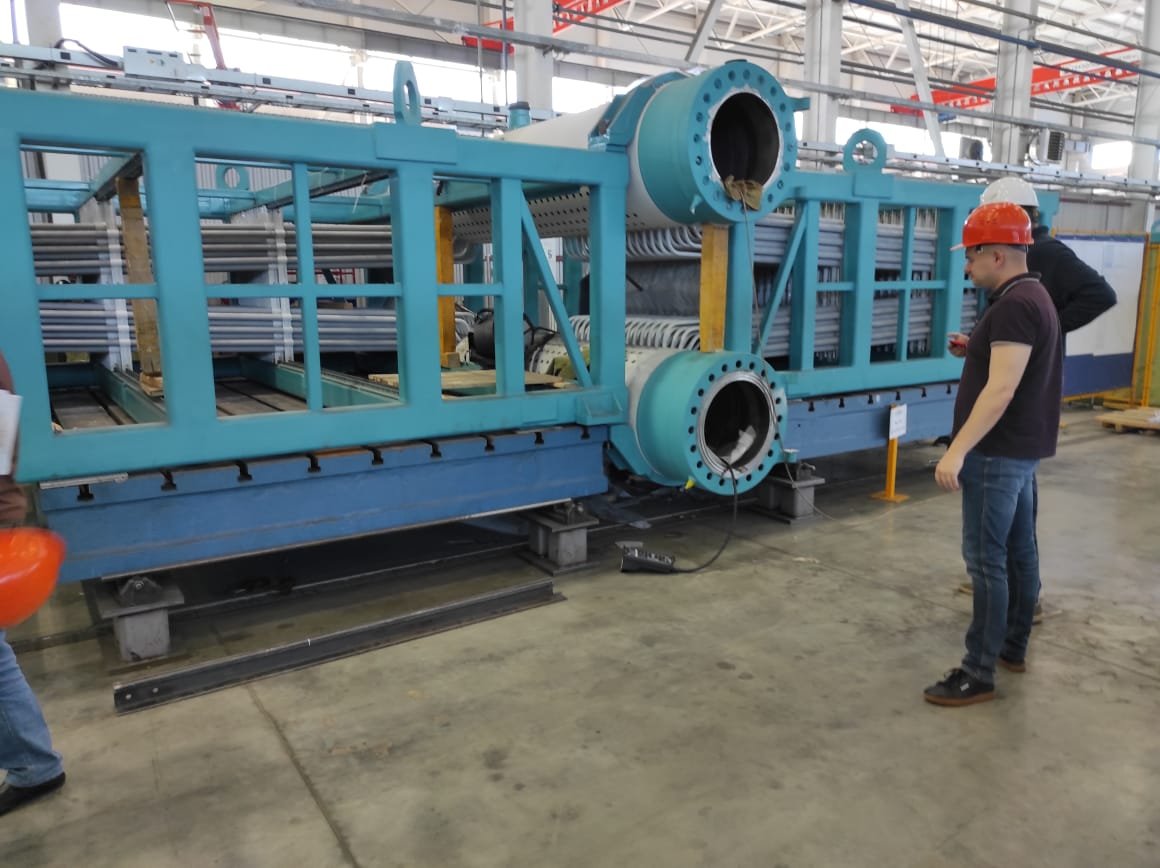

Теплообменные аппараты: доступ к контролируемым узлам
Порядок проверки герметичности теплообменных аппаратов гелием
Лаборатория Ликлаб выполняет проверку герметичности теплообменников с использованием гелиевых течеискателей масс-спектрометрического типа. Методика подходит как для криогенных и газовых теплообменных аппаратов, так и для технологических теплообменников общего промышленного назначения.
При контроле теплообменников решаются две ключевые задачи: проверка внешней герметичности (утечка в атмосферу) и проверка межконтурных утечек между потоками внутри аппарата.
Общие принципы гелиевого контроля герметичности теплообменников
В качестве индикаторного газа применяется гелий благодаря его малой молекулярной массе, химической инертности и низкому естественному фону в атмосфере. Фиксация утечек осуществляется гелиевым масс-спектрометрическим течеискателем, подключённым к вакуумной системе.
При испытаниях теплообменников используются два базовых режима:
1) внешний контроль герметичности, когда измеряется выход гелия из контролируемого контура в окружающую среду;
2) контроль внутренней (межконтурной) герметичности, когда оценивается переток гелия между разными потоками внутри аппарата.
Требования к оборудованию и подготовка к испытаниям
Для проведения испытаний на герметичность теплообменников гелием Ликлаб использует сертифицированные течеискатели и вспомогательное вакуумное оборудование, подобранное под объём полостей и требуемые уровни чувствительности.
| Элемент системы | Назначение при испытаниях теплообменника |
|---|---|
| Гелиевый масс-спектрометрический течеискатель | Измерение потока гелия через дефект; работа в режимах поиска внешних и внутренних утечек. Обязательно проведение калибровки и внутреннего самотестирования перед началом испытаний. |
| Вспомогательная вакуумная установка | Откачка контролируемых контуров теплообменника до давления, соответствующего рабочему диапазону течеискателя, стабилизация условий измерений. |
| Баллон с промышленным гелием или смесью гелий–азот | Подача индикаторного газа в контролируемый контур; при необходимости использование смеси гелий–азот для снижения расхода чистого гелия. |
| Соединительная арматура и запорно-регулирующие клапаны | Подключение контуров теплообменника к вакуумной системе, организация изолирования отдельно контролируемых потоков, безопасная работа с давлением и разрежением. |
| Герметизирующий кожух из плёнки (пластиковый колпак) | Формирование локальной «атмосферы гелия» вокруг теплообменника при внешних испытаниях; позволяет равномерно обдувать поверхность аппарата гелием. |
Все измерительные средства проходят калибровку и поверку в установленном порядке. Перед началом испытаний фиксируются параметры калибровочной течи и фоновые значения гелия в системе.
Внешняя проверка герметичности (утечки в атмосферу)
Схема испытаний
При внешней проверке герметичности контролируемый контур теплообменника подключается к вакуумной системе течеискателя, а сам аппарат накрывается герметичным плёночным кожухом. Внутрь кожуха подаётся гелий или смесь гелий–азот, создавая вокруг корпуса теплообменника газовую среду с повышенным содержанием гелия.
| Этап | Содержание операции |
|---|---|
| 1. Откачка контролируемого контура | Вспомогательная вакуумная установка откачивает выбранный контур теплообменника до давления, соответствующего режиму работы течеискателя. Контролируется давление на входе прибора. |
| 2. Определение фонового значения | Включается течеискатель, выполняется выход на рабочий режим. После стабилизации показаний фиксируется фоновое значение (местное содержание гелия) и при необходимости выполняется установка нуля (функция ZERO). |
| 3. Создание гелиевой атмосферы | На теплообменник устанавливается плёночный кожух, в нижнюю часть вводится гелий или смесь гелий–азот до лёгкого «поддувания» плёнки. Время выдержки выбирается с запасом для равномерного распределения газа. Вентили, заглушки и элементы, не относящиеся к контролируемому контуру, выводятся за пределы кожуха для исключения ложных сигналов. |
| 4. Измерение утечки | Течеискатель фиксирует проникновение гелия из внешней среды через возможные дефекты в контролируемый контур. Оператор наблюдает изменение показаний, при необходимости проводит поэтапное сканирование отдельных участков или узлов. |
| 5. Оценка результатов | Утечка считается удовлетворяющей требованиям, если измеренный поток гелия стабилен и не превышает допустимое значение по конструкторской документации. Практически ориентируются на отсутствие роста показаний течеискателя в течение не менее 10 минут. |
| 6. Документирование | Для каждого контура теплообменника фиксируются фактические значения утечки, условия испытаний (давление, температура, состав газа) и делается заключение о соответствии требованиям чертежей и ТЗ. |
Такой метод позволяет выявлять даже малые внешние дефекты корпуса, патрубков, сварных швов и фланцевых соединений, недоступные для выявления простыми пузырьковыми или манометрическими методами.
Проверка межконтурной герметичности (внутренние перетечки между потоками)
Назначение метода
Для теплообменников с несколькими потоками (газ–газ, газ–жидкость, криогенные среды и т. п.) критически важно исключить переток одного теплоносителя в другой. Межконтурные утечки приводят к загрязнению продукта, ухудшению теплопередачи и могут создавать опасные технологические режимы (например, попадание кислорода в горючий газ или наоборот).
Последовательность испытаний
| Этап | Содержание операции |
|---|---|
| 1. Общая откачка системы | Все доступные потоки теплообменника объединяются в вакуумный коллектор и откачиваются вспомогательной вакуумной установкой до требуемого давления. Течеискатель подключается к этому коллектору и выводится на рабочий режим, фиксируются фоновые значения. |
| 2. Выделение контролируемого потока | Из общего вакуумного объёма изолируется один из потоков: закрывается вентиль или устанавливается заглушка на его соединение с коллектором. Этот контур в дальнейшем используется как источник гелия. |
| 3. Подача гелия в выделенный контур | В изолированный поток подаётся гелий или смесь гелий–азот до близкого к атмосферному давления. Остальные потоки остаются подключёнными к течеискателю и находятся под разрежением. |
| 4. Измерение межконтурной утечки | Течеискатель регистрирует проникновение гелия из контролируемого потока в остальные контуры. Стабилизированное показание утечки соответствует величине межконтурного перетока между выбранным потоком и остальной системой. |
| 5. Циклический контроль всех потоков | После завершения измерений для одного потока он возвращается в вакуумную систему, а следующий поток изолируется и заполняется гелием. Последовательно контролируются все необходимые комбинации контуров до полного охвата схемы теплообменника. |
| 6. Оценка соответствия чертежам | Для каждой пары «контролируемый поток – остальные контуры» измеренная утечка сравнивается с допустимыми значениями по конструкторской документации. Если по схеме потоков заведомо исключено их физическое сообщение, межконтурные испытания между такими потоками не выполняются. |
Критерием приемки является стабильное показание течеискателя, не превышающее нормируемый уровень в течение заданного времени наблюдения (как правило, не менее 10 минут), с последующей фиксацией результатов в протоколе испытаний.
Требования к конструкторской и эксплуатационной документации
Для корректной организации проверки герметичности теплообменников Ликлаб запрашивает у заказчика:
– конструкторские чертежи с указанием количества и назначения потоков, а также схемы их соединения;
– допустимые уровни внешних и межконтурных утечек по каждой группе каналов;
– сведения о расчётном давлении, рабочих средах и допустимых режимах вакуумирования;
– требования отраслевых или корпоративных стандартов, если они устанавливают особый порядок проведения гелиевых испытаний.
На основании этих данных подбирается режим работы течеискателя, определяется необходимая чувствительность, выбираются методика и последовательность испытаний, а также составляется программа проверки для конкретного типа теплообменника.
Услуги Ликлаб по гелиевому контролю теплообменников
Лаборатория Ликлаб выполняет выездные и стендовые испытания теплообменных аппаратов:
– гелиевый контроль герметичности корпусов и сварных швов в режиме внешних утечек;
– испытания межконтурной герметичности между потоками (газ–газ, газ–жидкость, криогенные среды);
– разработку и согласование программ и методик испытаний под конкретные изделия заказчика;
– оформление протоколов испытаний и технических заключений для ввода теплообменников в эксплуатацию.
При необходимости специалисты Ликлаб помогают не только обнаружить утечку, но и локализовать её на уровне конкретного пучка труб или узла, а также дают рекомендации по дальнейшему ремонту и повторной проверке герметичности.
