Стенды контроля герметичности микроэлектромеханических устройств методом накопления гелия с пороговой чувствительностью до 10^-15 м³·Па/с

Лаборатория ЛИКЛАБ разрабатывает, поставляет и внедряет стенды контроля герметичности микроэлектромеханических устройств, вакуумных корпусов, миниатюрных датчиков, резонансных сенсоров и других особо ответственных изделий, для которых обычные методы контроля уже не обеспечивают требуемого запаса чувствительности. Для таких объектов применяют накопительный режим с измерением гелия, выходящего из микродефектов изделия, внутри малой вакуумной камеры. После заданного времени накопления камера кратковременно соединяется с масс-спектрометрическим течеискателем через быстродействующий клапан, а измерение выполняют не по стационарному уровню сигнала, а по переходному процессу.

Такой подход позволяет перейти от прямого измерения чрезвычайно малого мгновенного потока к измерению накопленной дозы гелия. Именно это дает возможность заметно повысить отношение сигнал-шум, точно выделить полезный вклад на фоне остаточных газов и получить измерительную чувствительность, недостижимую для обычного непрерывного режима. Для микроэлектромеханических устройств это особенно важно, поскольку малая внутренняя полость, длительный срок службы и крайне жесткие требования к стабильности внутреннего давления приводят к необходимости контроля потоков течи на уровне, близком к пределам современной практики.

ЛИКЛАБ использует методику измерения накопленного гелия за заданный интервал времени с последующей интегральной обработкой переходной кривой. В зависимости от объема изделия, объема накопительной камеры, требуемой достоверности, уровня фонового газовыделения и принятой программы испытаний цикл быстродействующего анализа может быть организован в диапазоне порядка 20-140 секунд на одно изделие, а при необходимости дополняться более длительным накоплением для достижения требуемого порога обнаружения.

Когда накопительный метод действительно необходим

Для вакуумно-герметичных MEMS-изделий основная проблема состоит в том, что эксплуатационный риск определяется не только фактом наличия негерметичности, но и скоростью деградации внутренней среды изделия на длительном интервале времени. Даже очень малый поток проникновения или утечки способен за годы эксплуатации привести к росту давления внутри корпуса, изменению добротности резонатора, повышению вязкого демпфирования, дрейфу нуля, ухудшению чувствительности и срыву заданных метрологических характеристик.

Если контролировать такой объект обычным методом в реальном времени, то сигнал от гелия, выходящего через микроканал, может оказаться ниже уровня надежного различения. Однако при накоплении в малом изолированном объеме суммарная доза гелия растет во времени линейно, а затем высвобождается в течеискатель коротким импульсом. В результате площадь под переходной кривой становится информативным измеряемым параметром. Именно площадь, а не только пик, определяет количество накопленного гелия и, следовательно, реальный поток течи.

Такой режим особенно эффективен для следующих категорий изделий:

• MEMS-гироскопы и акселерометры в вакуумных корпусах
• резонансные датчики давления и частотные сенсоры
• герметичные микросборки и гибридные модули
• миниатюрные вакуумные пакеты с рабочими полостями порядка единиц кубических сантиметров и меньше
• изделия длительного срока службы, где критична суммарная утечка за годы эксплуатации
• объекты, для которых требуется не просто обнаружение дефекта, а достоверное количественное определение сверхмалой течи

Принцип работы стенда ЛИКЛАБ

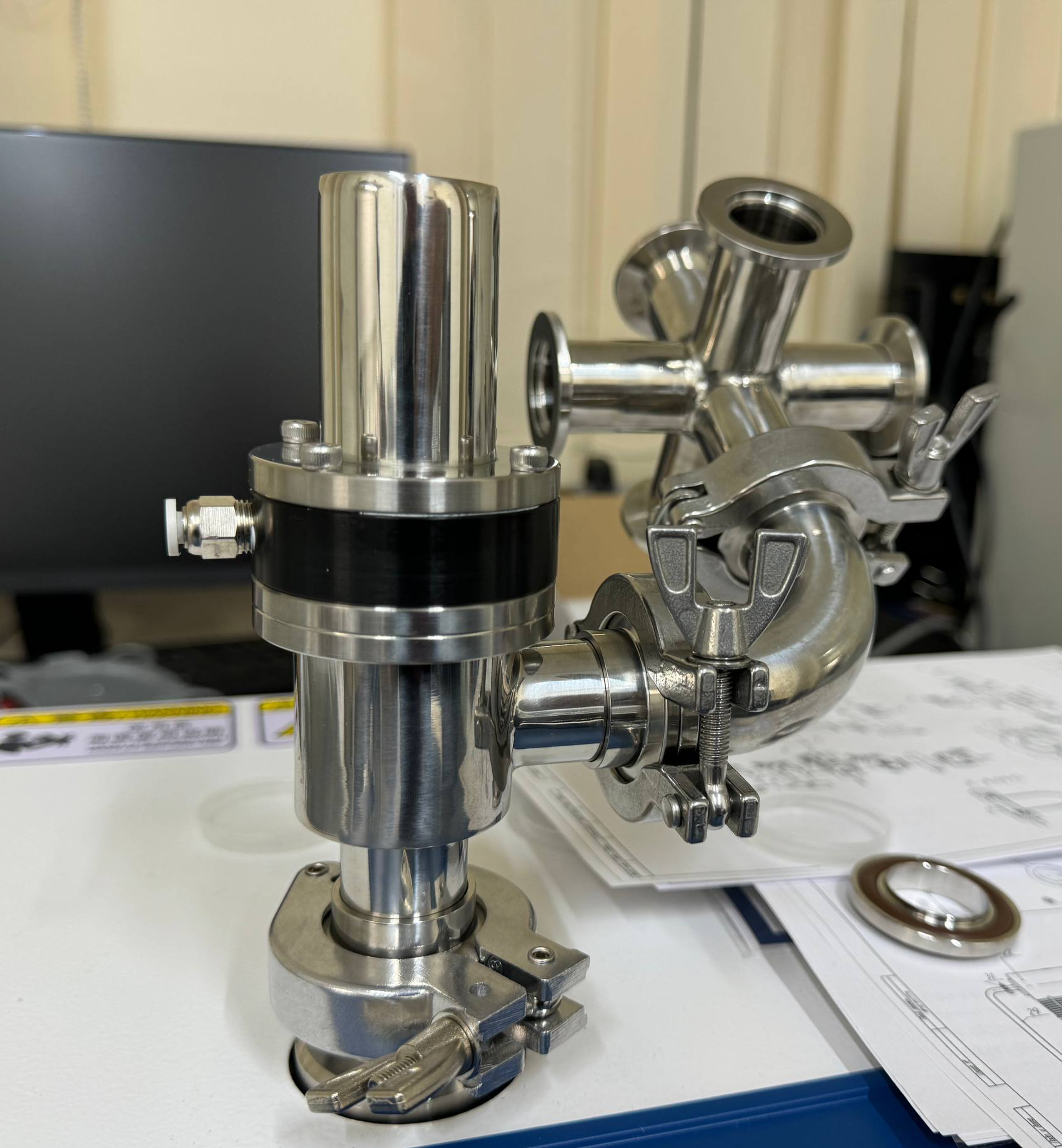

Основой стенда является миниатюрная вакуумная камера накопления, выполненная из металла с минимальным собственным газовыделением. Внутрь помещают изделие, предварительно содержащее гелий в объеме корпуса, либо изделие, прошедшее специальную стадию насыщения гелием согласно технологической методике. Камера откачивается, после чего изолируется от вакуумной системы клапаном. В течение заданного времени гелий, выходящий из микродефектов изделия, накапливается внутри камеры. Затем клапан быстро открывается на тракт масс-спектрометрического течеискателя, и весь накопленный за период изоляции гелий поступает в анализатор в виде короткого переходного процесса.

С практической точки зрения стенд включает следующие узлы:

• накопительную вакуумную камеру малого объема
• быстродействующий клапан с воспроизводимым временем срабатывания и стабильной проводимостью
• тракт связи с масс-спектрометрическим течеискателем
• систему предварительной откачки и подготовки камеры
• систему регистрации переходного сигнала с высоким временным разрешением
• программный модуль интегральной обработки и пересчета площади под кривой в поток течи
• канал калибровки по эталонной гелиевой течи, работающей в том же накопительном режиме
• средства фонового контроля, холостого прогона и коррекции нулевой линии

Для задач микроэлектромеханики накопительный объем делают минимально достаточным. Чем меньше объем камеры при прочих равных условиях, тем быстрее растет концентрация гелия внутри накопительного пространства и тем выше сигнал после открытия клапана. При этом камера должна оставаться технологичной, удобной для загрузки изделий и устойчивой к циклической работе.

Почему малая камера повышает чувствительность

Смысл метода состоит не только в накоплении по времени, но и в накоплении в ограниченном объеме. Если тот же самый поток гелия выпускать в большой объем, концентрация нарастает медленно, а переходный сигнал после открытия клапана получается слабым. Если же накопление идет в камере малого объема, то парциальное давление гелия возрастает заметно быстрее, а значит, после открытия клапана в течеискатель попадает более концентрированная порция измеряемого газа.

Именно поэтому для высокочувствительных стендов применяют миниатюрные камеры, минимизируют мертвые объемы, сокращают длину внутренних каналов, избегают лишних полостей и выполняют весь накопительный тракт из материалов с малой сорбцией и низким фоновым газовыделением. Для соединений, находящихся внутри накопительной зоны, целесообразно использовать металлические уплотнения или иные решения, обеспечивающие минимальный собственный фон по гелию и стабильную геометрию после термоциклирования.

Базовые расчетные соотношения

Для накопительного режима ключевым параметром является не мгновенный сигнал течеискателя, а суммарное количество гелия, накопленного в камере за время изоляции. В инженерных расчетах используют следующие базовые зависимости.

Здесь S - накопленная доза гелия в накопительной камере, Па·м³, Q - искомый поток течи изделия, Па·м³/с, t_н - время накопления, с, P - давление гелия внутри изделия или эффективное давление тестового газа в полости изделия, Па, P₀ - нормирующее давление, обычно атмосферное, Па.

Из этой формулы следует важнейший практический вывод. При неизменных условиях изделия накопленная доза гелия растет пропорционально времени накопления. Это означает, что удлинение периода накопления прямо увеличивает измеряемую площадь переходного сигнала и тем самым расширяет возможности по регистрации сверхмалых течей.

Если изделие содержит гелий при давлении, близком к атмосферному, то множитель P / P₀ близок к единице, и поток течи практически равен накопленной дозе, деленной на время накопления. Если же давление гелия в изделии отличается от атмосферного, этот коэффициент обязательно учитывают.

Здесь y(t) - зарегистрированный сигнал течеискателя после открытия клапана, выраженный в единицах потока, а y₀(t) - линия нуля, или базовая линия, аппроксимированная по участкам до и после основного пика. Интервал интегрирования от t1 до t2 выбирают от момента открытия клапана до точки завершения основного переходного процесса. Интеграл имеет размерность Па·м³ и численно соответствует количеству гелия, накопленному в камере.

Эта зависимость и является основой количественного накопительного метода. Она показывает, как время накопления влияет на результат. Чем больше t_н, тем больше накопленный сигнал при одном и том же дефекте. Следовательно, накопление позволяет искусственно перевести практически неизмеримый в реальном времени поток в уверенно измеряемую накопленную дозу.

Как связать реальную течь и накопительный режим

Для инженерной практики важно понимать, что накопительный режим не создает течь заново и не искажает физику дефекта. Он только меняет способ регистрации. Реальная течь существует во времени непрерывно, но измеряется не мгновенным показанием, а суммарным количеством гелия, собранным за заданный интервал. Поэтому корректный пересчет от течи, измеряемой в реальном времени, к течи, измеряемой в режиме накопления, выглядит так:

Если поток течи постоянен во времени, то q(t) = Q, и интеграл переходит в линейную форму S = Q · t_н · (P / P₀). Если же поток нестационарен, например при релаксации материала, температурном дрейфе или сорбционных процессах, то накопительный режим дает среднюю по времени дозу, а результат интерпретируют уже через интеграл от текущего потока.

На практике это означает следующее. При удвоении времени накопления полезная площадь под переходной кривой в первом приближении также удваивается, если фон и режим изделия остаются неизменными. Поэтому время накопления является одним из главных инструментов настройки чувствительности стенда.

Интегрирование площади под кривой после открытия клапана

После открытия клапана, соединяющего накопительную камеру с течеискателем, регистрируется переходная кривая. Она имеет характерный вид. Сначала наблюдается быстрый рост сигнала, затем пик, после чего следует спад по мере того, как накопленный гелий выводится из камеры и проходит через анализатор. Важнейшее условие достоверного расчета состоит в правильном определении нулевой линии и конечной точки интегрирования.

В методике ЛИКЛАБ используют несколько последовательных операций обработки:

1. До открытия клапана записывают участок сигнала, необходимый для оценки текущего дрейфа нулевой линии.
2. После открытия клапана регистрируют весь переходный процесс до момента, когда сигнал возвращается к базовому уровню.
3. По участкам записи до пика и после окончания переходного процесса строят аппроксимированную базовую линию. Для этого обычно применяют линейную аппроксимацию или иной устойчивый метод оценки нуля.
4. Определяют конечную точку интегрирования как момент завершения переходного процесса, когда измеренная кривая пересекает аппроксимированную нулевую линию либо входит в установленный коридор фона.
5. Вычисляют площадь между кривой переходного сигнала и базовой линией. Эта площадь и есть эквивалент накопленной дозы гелия.

Такой подход принципиально лучше простого анализа высоты пика. Один и тот же объем гелия может давать разные максимумы при различной проводимости клапана, динамике тракта, времени отклика течеискателя и форме разрядки накопительной камеры. Площадь под кривой значительно устойчивее к подобным факторам, поэтому именно она используется для количественного расчета.

Для ряда стендов дополнительно применяют модель экспоненциального спада. В упрощенном виде переходный сигнал можно представить выражением:

Здесь A - начальная амплитуда перехода, τ - эффективная постоянная времени тракта. В такой модели площадь над базовой линией равна A · τ. Это удобно для быстрой оценки и контроля повторяемости стенда, однако в окончательных расчетах для ответственных изделий ЛИКЛАБ использует именно численное интегрирование реальной кривой.

Калибровка по эталонной гелиевой течи в накопительном режиме

Ключевой элемент методики - калибровка не только течеискателя как такового, но всей накопительной измерительной системы целиком. Если эталонную течь калибровать в одном режиме, а изделие измерять в другом, возникает систематическая ошибка. Поэтому ЛИКЛАБ применяет принципиально правильный подход. Эталонная гелиевая течь пропускается через тот же накопительный цикл, что и реальное изделие.

Пусть эталонная течь имеет известный поток Q_эт. При накоплении в течение времени t_эт в камере накапливается доза:

После открытия клапана получают переходную кривую эталона и вычисляют ее площадь:

Тогда коэффициент пересчета измерительной системы:

Для неизвестного изделия с площадью переходной кривой A_x поток течи вычисляют по формуле:

Такой порядок калибровки учитывает реальную динамику клапана, проводимость тракта, конечную скорость отклика течеискателя и фактическую форму переходного сигнала. Для особо малых потоков именно это обеспечивает метрологическую состоятельность метода.

Дегазация накопительной камеры и поддержание ее в чистом состоянии

При работе на уровнях порядка 10^-15 м³·Па/с и ниже фон камеры становится не менее важным фактором, чем собственно чувствительность течеискателя. Если внутренние поверхности камеры сорбировали влагу, углеводороды или остаточный гелий, то переходный сигнал после открытия клапана может включать вклад не только от изделия, но и от самой камеры. Поэтому подготовка накопительной камеры в стендах ЛИКЛАБ является обязательной частью методики.

Для снижения фонового сигнала применяют следующие меры:

• изготовление накопительной камеры и основного тракта из нержавеющей стали или других вакуумно-совместимых материалов с низким газовыделением
• минимизация применения эластомерных уплотнений внутри накопительной зоны
• использование металлических прокладок и соединений там, где критичен фон по гелию
• термическая дегазация камеры, или бейкаут, перед серией особо чувствительных измерений
• удлиненная предварительная откачка перед началом накопления
• холостые циклы без изделия для оценки собственного вклада системы
• запрет на загрязнение камеры маслами, герметиками, смазками и частицами упаковочных материалов
• регламентированная очистка внутреннего объема с последующей сушкой и контролем фонового сигнала

С инженерной точки зрения дегазация должна решать две задачи. Первая задача - удалить адсорбированные газы и пары с внутренних поверхностей. Вторая задача - обеспечить повторяемость стенда от цикла к циклу. Если фон камеры меняется непредсказуемо, то даже формально высокочувствительный течеискатель не даст надежного количественного результата.

Для малых накопительных камер особенно важно исключить эффект памяти по гелию. После испытаний с высокими концентрациями тестового газа камера должна пройти цикл продувки и откачки до восстановления исходного фонового уровня. ЛИКЛАБ закладывает в методику критерии готовности камеры к следующему измерению, а не ограничивается только фиксированным временем ожидания.

Фоновый сигнал, остаточные дозы и предел чувствительности

Когда речь идет о регистрации малых доз гелия, критическим становится не только абсолютный уровень фона, но и его скорость накопления во времени. Даже при пустой камере, без изделия, внутри накопительного объема может нарастать сигнал, связанный с газовыделением поверхностей, обратной диффузией, микронегерметичностью самой системы или остаточным гелием после предыдущих циклов. Поэтому корректный предел чувствительности определяют не по рекламной надписи на течеискателе, а по результату реального холостого накопительного цикла.

Если при пустой камере за время накопления t_н возникает фоновая эквивалентная доза S_фон, то условием обнаружения сигнала от изделия является превышение его накопленной дозы над этим фоном и над выбранным статистическим критерием различимости. В инженерной оценке минимально обнаруживаемый поток можно записать в виде:

Из этой оценки видно, что борьба за чувствительность идет по двум направлениям. Первое направление - уменьшение S_фон путем дегазации, сокращения мертвых объемов, чистоты камеры и правильной компоновки тракта. Второе направление - увеличение t_н, то есть времени накопления. Для особо ответственных объектов именно сочетание этих двух мер позволяет выйти на уникально малые эквивалентные потоки.

В опубликованной реализации накопительного интегрального метода была показана измерительная область порядка 10^-15 м³·Па/с при высокой точности сравнения со стандартной течью. Для задач ЛИКЛАБ по особо чувствительным микроэлектромеханическим устройствам стенды проектируются с ориентацией на предельную область до порядка 10^-16 м³·Па/с за счет более глубокой оптимизации фона, тракта, алгоритма интегрирования и времени накопления. При этом для каждого конкретного изделия достижимый порог должен подтверждаться настройкой метода, холостыми прогонами и калибровкой в реальном рабочем цикле.

Типовая методика испытаний в ЛИКЛАБ

Методика испытаний подбирается под конкретное изделие, однако ее логика остается неизменной и включает последовательные этапы.

1. Подготовка изделия. Изделие герметизируют с гелием внутри либо подвергают специальной процедуре насыщения тестовым газом. Определяют рабочее давление гелия и время выдержки перед началом анализа.
2. Подготовка накопительной камеры. Камеру очищают, при необходимости дегазируют, откачивают и проверяют по холостому циклу.
3. Загрузка изделия. Изделие помещают в малую накопительную камеру. Контролируют правильность посадки, отсутствие контактного загрязнения и корректность объема свободного пространства.
4. Предварительная откачка. Камеру соединяют с вакуумной системой и выдерживают до достижения требуемого остаточного давления и стабилизации фона.
5. Изоляция камеры. Быстродействующий клапан закрывают, начиная интервал накопления.
6. Накопление гелия. В течение заданного времени гелий, выходящий из микродефекта, собирается внутри накопительного объема.
7. Открытие клапана и запись перехода. После окончания интервала накопления клапан открывают, а система регистрации записывает переходную кривую.
8. Математическая обработка. Выделяют нулевую линию, интегрируют площадь под кривой и пересчитывают ее в поток течи.
9. Калибровка и подтверждение. В том же режиме проверяют чувствительность стенда по эталонной гелиевой течи.
10. Выдача результата. Формируют количественный протокол с указанием времени накопления, фонового цикла, коэффициента калибровки и рассчитанного потока течи.

Для изделий серийного потока отдельные шаги могут быть автоматизированы. Это включает автоматический цикл загрузки, программируемое время накопления, автоматическое открытие клапана, онлайн интегрирование кривой и сортировку изделий по допуску. Для НИОКР и квалификационных испытаний стенд может работать в экспертном режиме с расширенной аналитикой каждой кривой.

Быстродействие 20-140 секунд на изделие

Для производственных задач важна не только чувствительность, но и производительность. Метод накопления гелия часто воспринимается как медленный, однако при грамотной компоновке стенда это не так. ЛИКЛАБ применяет режимы быстродействующего анализа, в которых цикл измерения одного изделия может занимать порядка 20-140 секунд. Конкретное время зависит от выбранного рецепта.

На длительность цикла влияют:

• объем накопительной камеры
• ожидаемый уровень течи и требуемый предел обнаружения
• время предварительной откачки
• скорость срабатывания клапана и динамика масс-спектрометра
• требуемая длина участков записи до и после пика для уверенной аппроксимации нуля
• необходимость выполнения холостого цикла между изделиями

Если задача состоит в разделении заведомо годных и негодных изделий по заранее известному порогу, цикл можно минимизировать. Если же требуется максимально низкий предел чувствительности, количественная оценка остаточной дозы и документирование результата для особо ответственных изделий, время накопления увеличивают и производительность осознанно обменивают на чувствительность.

Чем такие стенды отличаются от обычного течеискания

Обычное гелиевое течеискание в непрерывном режиме хорошо работает там, где поток через дефект достаточно велик и сигнал можно надежно измерять непосредственно в процессе натекания. Для сверхгерметичных MEMS-изделий этот подход часто упирается в фон, дрейф нуля и ограничение по отношению сигнал-шум. В накопительном стенде измеряемым параметром становится уже не мгновенная величина сигнала, а интеграл переходного процесса. Это дает принципиально иной уровень информативности.

Именно поэтому накопительный метод особенно эффективен, когда:

• изделие имеет крайне малый внутренний объем
• необходимо оценивать сверхмалые течи в вакуумных корпусах
• решается задача долговременной герметичности, а не только входного производственного контроля
• требуется уверенное количественное подтверждение результата, а не просто индикация наличия течи
• цена отказа высока и необходимо опираться на калиброванный интегральный расчет

Поставка оборудования, адаптация методики и обучение персонала

ЛИКЛАБ поставляет не просто комплект вакуумных узлов, а готовое технологическое решение. Это особенно важно для накопительных систем, где реальная чувствительность определяется не отдельным течеискателем, а всей совокупностью факторов - объемом камеры, чистотой тракта, стабильностью клапана, алгоритмом интегрирования и корректностью калибровки.

В рамках проекта ЛИКЛАБ выполняет:

• разработку технической концепции стенда под конкретные изделия заказчика
• расчет накопительного объема, времени накопления и ожидаемого предела обнаружения
• подбор масс-спектрометрического течеискателя, клапанов, вакуумной арматуры и системы откачки
• проектирование камеры накопления с учетом фонового газовыделения и требований к чистоте
• внедрение алгоритма интегральной обработки переходной кривой
• настройку калибровки по эталонной гелиевой течи в накопительном режиме
• пуско-наладку и валидацию рабочих рецептов
• разработку эксплуатационной документации и инструкции оператора
• обучение персонала работе со стендом, интерпретации кривых и контролю фона

Обучение персонала включает не только порядок нажатия кнопок, но и понимание физики процесса. Оператор должен уметь отличать полезный переходный сигнал от артефакта, оценивать корректность нулевой линии, контролировать состояние камеры и принимать решение о повторном измерении. Для инженерного персонала дополнительно проводится обучение расчетам, пересчету накопленного сигнала в поток течи, выбору времени накопления и организации калибровки.

Преимущества стендов ЛИКЛАБ для особо ответственных объектов

• высокая чувствительность за счет накопления гелия в малом объеме и последующего интегрального анализа
• количественное определение потока течи, а не только качественная индикация дефекта
• калибровка по эталонной гелиевой течи в том же режиме, в котором измеряют изделие
• учет фона, дрейфа нуля и остаточных доз гелия за счет холостых циклов и коррекции базовой линии
• возможность адаптации под производственный цикл либо под экспертные исследования
• высокая достоверность при контроле вакуумных MEMS-корпусов и других миниатюрных герметичных изделий
• возможность выхода в предельно малую область измеряемых течей для специальных задач

Стенды контроля герметичности микроэлектромеханических устройств методом накопления гелия являются специализированным инструментом для тех задач, где обычные методы течеискания уже недостаточны. Их реальная сила состоит в правильном сочетании малой накопительной камеры, чистого вакуумного тракта, воспроизводимого клапанного узла, масс-спектрометрического анализатора и математически корректной обработки переходного сигнала. При таком подходе измеряется не случайный пик, а реальная накопленная доза гелия, связанная с физическим потоком через микродефект изделия.

ЛИКЛАБ располагает методикой построения таких систем, методикой измерения накопленного гелия за заданный интервал времени, методикой калибровки по эталонной гелиевой течи в накопительном режиме и практикой подготовки накопительных камер для работы на предельно малых уровнях сигналов. Это делает возможным создание стендов для изделий, к которым предъявляются самые жесткие требования по долговременной герметичности, стабильности внутренней среды и достоверности количественного контроля.

Для заказчиков это означает возможность получить не абстрактную высокочувствительную установку, а законченный технологический инструмент. Такой инструмент позволяет измерять сверхмалые потоки гелия, контролировать остаточные дозы, работать с особо ответственными объектами, обучать персонал и внедрять на предприятии воспроизводимую методику контроля герметичности на уровне современной микроэлектромеханики.
