Испытания на герметичность: от физики утечек до производственного цикла контроля
В инженерной практике герметичность никогда не является абстрактным понятием. Это измеряемая характеристика, определяющая безопасность, ресурс и экономику эксплуатации оборудования. Важно принять базовый факт: абсолютно герметичных изделий не существует, и потому задача контроля заключается не в доказательстве «нулевой утечки», а в подтверждении допустимого уровня потерь, соответствующего назначению изделия и рискам его эксплуатации. Именно этим определяется логика испытаний: сначала формулируется допустимая скорость утечки, затем подбирается метод контроля и организуется измерительный цикл, обеспечивающий воспроизводимость результата.

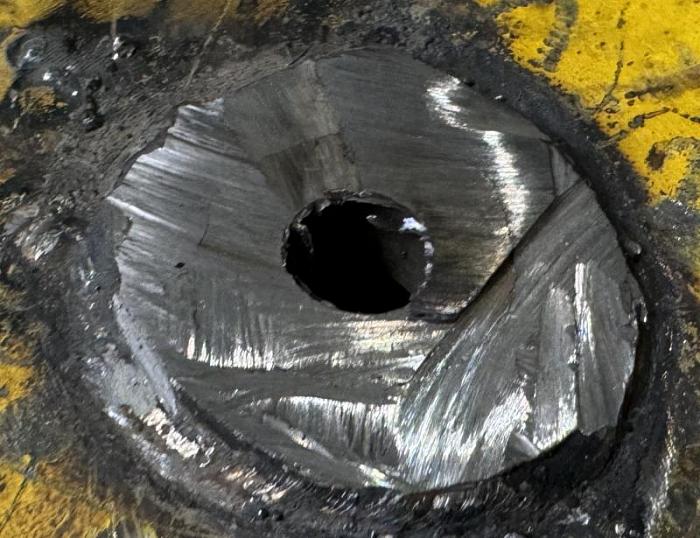

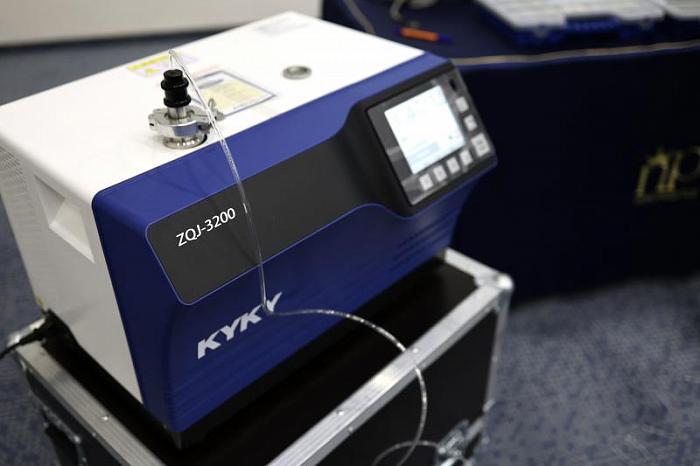

Критические зоны утечек в большинстве закрытых систем повторяются от отрасли к отрасли: соединения, уплотнения, сварные и паяные швы, дефекты материала, технологические поры, зоны термического влияния. В зависимости от требований производства контроль отвечает на три ключевых вопроса: есть ли утечка, какова её величина и где расположен дефект. Универсального метода, одинаково эффективного во всех задачах, не существует; каждый способ применим в определённом диапазоне чувствительности и при определённых конструктивных ограничениях.
Скорость утечки как критерий годности
В техническом смысле утечка описывается потоком вещества через дефект при заданной разности давлений. Для газов промышленная практика оперирует приведёнными единицами, позволяющими сравнивать результаты разных испытаний и разных изделий. Как следствие, «утечка» — это не геометрический размер отверстия и не субъективный признак «свистит/не свистит», а количественная величина, которая может быть положена в основу критериев браковки. Такой подход принципиален для серийного производства, где требуется не разовое обнаружение дефекта, а стабильная метрологически корректная процедура контроля партии.
Отдельное внимание необходимо уделять тому, что измеряемая величина всегда зависит от условий испытания: давления, температуры, времени стабилизации, объёма испытательного контура, качества подводящих соединений и стабильности источника давления. На практике именно воспроизводимость условий чаще определяет достоверность результата, чем номинальная чувствительность прибора.
Почему «аквариумный» метод не исчез, но перестал быть достаточным
Пузырьковый метод исторически стал первым массовым инструментом течеискания: изделие погружают в жидкость и наблюдают пузырьки. Он нагляден, прост и дешёв, но плохо пригоден для количественной оценки малых утечек и практически не даёт метрологически корректного значения скорости утечки. Кроме того, при малых дефектах пузырьки образуются редко, а время наблюдения становится непропорционально большим. Именно поэтому промышленность ушла к методам, позволяющим автоматизировать цикл, резко сократить время теста и получить измеряемый параметр утечки.
Эволюция контроля герметичности в производстве связана с переходом от «наблюдения признака» к «измерению величины». Воздушные методы испытаний с датчиками давления и расхода стали переломным моментом: их можно программировать, встраивать в линии, получать быстрый результат и резко снижать долю брака, связанную с субъективностью оператора.

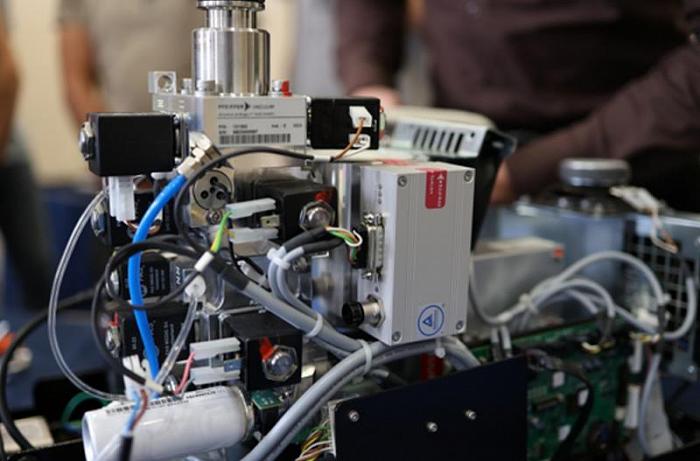

Общий цикл автоматизированного испытания: заполнение, стабилизация, измерение
В автоматизированных установках контроля герметичности (пневмоиспытания на утечки) цикл теста почти всегда строится вокруг трёх базовых стадий. Первая стадия — заполнение: изделие или испытательный объём нагнетается воздухом (или инертным газом) до заданного давления. Заполнение может выполняться как при положительном давлении, так и при разрежении; давление может прикладываться изнутри изделия или снаружи — в зависимости от конструкции и требований испытания. Вторая стадия — стабилизация: давление и температура в контуре выравниваются, устраняются переходные процессы деформации изделия и термодинамические эффекты после сжатия газа. Третья стадия — измерение: фиксируется либо спад давления во времени, либо расход газа, компенсирующий утечку.
Наличие стадии стабилизации — принципиальное требование для точных измерений. Давление в замкнутом объёме зависит от температуры, а температура меняется при сжатии газа во время наполнения. Если измерение начать слишком рано, то в показания «утечки» будет неизбежно подмешан тепловой дрейф, релаксация материала изделия и деформация уплотнений. На практике корректная стабилизация часто позволяет получить лучший итоговый результат, чем попытка «увеличить чувствительность датчика».
Метод абсолютного падения давления: простота, экономичность, ограничения
Наиболее распространённая схема — испытание по абсолютному падению давления. В простейшем исполнении используется один датчик давления, который измеряет тестовое давление и его уменьшение за заданный интервал времени. При известном объёме изделия утечка пересчитывается в эквивалентный поток. Этот метод является самым очевидным и экономичным, однако точность ограничена разрешением датчика и электрическими/механическими шумами измерительного тракта. Датчик должен иметь диапазон измерения не меньше тестового давления, что накладывает ограничение: чем выше диапазон, тем труднее получить высокое разрешение по малым изменениям давления на фоне высокого абсолютного значения.
Практический смысл ограничения прост. Метод работает надёжно, когда ожидаемое падение давления за время измерения существенно превышает собственную погрешность датчика. Если же падение давления соизмеримо с точностью сенсора, то требуется либо увеличивать время измерения, либо снижать испытательный объём, либо переходить к другой схеме. В производственной постановке это всегда компромисс между требуемой чувствительностью и временем цикла.
Метод измерения расхода: быстрый тест и непрерывная индикация
Другой подход — прямое измерение расхода газа, уходящего через утечку. После заполнения и стабилизации система измеряет расход, необходимый для поддержания давления или балансировки потерь. В отличие от метода падения давления, расходный подход даёт непрерывный сигнал утечки и может иметь очень короткую стадию измерения, поскольку расход стабилизируется быстро — вплоть до долей секунды при правильно спроектированной пневмосхеме.
Классическая реализация расходного метода часто использует измерение перепада давления на ламинарном элементе, который частично линеаризует зависимость «перепад–расход». Дополнительно в промышленности широко применяются массовые расходомеры, в том числе теплового (hot-wire) типа, благодаря их стабильности во времени, доступности и меньшей чувствительности к тепловым колебаниям по сравнению с чисто объёмными схемами.
Однако расходный метод предъявляет повышенные требования к чистоте и сухости воздуха, поскольку массовые расходомеры зависят от теплофизических свойств газа. Влага и загрязнения изменяют эффективную теплоёмкость и приводят к дрейфу показаний. Дополнительной проблемой является чувствительность ламинарного элемента к загрязнению: фактически это «капилляр» в пневмосхеме, и любая частица или деформация изменяет его характеристику. Поэтому расходные системы требуют регулярной проверки по эталонным калибровочным соплам и дисциплины обслуживания измерительного тракта.
Массовый расход как критерий годности: пороговые окна и быстрый вердикт
В массовом расходном тесте изделие подключается к тестовому порту, нагнетается до заданного давления, давление сравнивается с допуском, затем на стадии измерения фиксируется массовый расход. Система сопоставляет показание с верхним и нижним порогами, формируя решение «годен/не годен». Важное инженерное достоинство схемы заключается в том, что решение может приниматься быстро, а результат хорошо масштабируется в автоматизированной линии.
Но и здесь критически важны стабильность давления питания и качественная стабилизация. В реальных цеховых условиях давление заводской сети может колебаться циклически и случайно, что непосредственно влияет на повторяемость измерений. Для повышения стабильности применяются накопительные ресиверы и каскады прецизионных регуляторов, которые «сглаживают» турбулентность и создают практически постоянное опорное давление на период цикла теста.
Дифференциальные схемы: чувствительность при разных давлениях и их цена
Дифференциальные схемы исторически возникли как инженерный ответ на недостаточную точность датчиков и электроники прошлых поколений. Идея состоит в том, что измеряется не абсолютное падение давления в тестовом изделии, а разность между тестовым объёмом и эталонным объёмом или эталонным изделием. При заполнении и стабилизации давления выравниваются по обе стороны дифференциального датчика, затем объёмы развязываются, и дифференциальный сигнал фиксирует малое расхождение, связанное с утечкой. Такой принцип позволяет усилить «малую разницу» и получить высокую чувствительность при разных уровнях заполнения.
Но за чувствительность приходится платить пневматической сложностью, более длительным временем цикла, повышенной стоимостью измерительных каналов и проблемами повторяемости. Существенный практический риск связан с самим эталоном: если эталонный образец имеет утечку или деградирует механически при многократных циклах, он начинает «маскировать» реальные дефекты контролируемых изделий. Это требует регулярной проверки «хорошим» образцом, корректировки нуля и отдельной дисциплины обслуживания эталонной ветви.
Практика Leaklab: как инженерная дисциплина превращает метод в результат
Описанные методы дают лишь основу. Реальная достоверность контроля определяется тем, как организован процесс: как выполнено подключение изделия, какие паразитные утечки присутствуют в оснастке, насколько стабильно давление питания, как реализована стабилизация, как учитывается температурный дрейф и деформация изделия под давлением. На практике большая доля «ошибок измерения» оказывается не ошибками прибора, а следствием неправильной постановки испытания.
В лабораторной и производственной практике Leaklab ключевой принцип формулируется просто: метод выбирается по требуемой скорости утечки и ограничениям изделия, а оснастка и цикл теста проектируются так, чтобы исключить ложные влияния. Если изделие имеет переменный объём или высокую податливость (мягкие упаковки, гибкие ёмкости), предпочтение получают расходные и массовые методы. Если объём стабильный и требуется простая экономичная постановка, применяется абсолютное падение давления. Если диапазон испытательных давлений широк, а утечки малы, рассматриваются дифференциальные схемы, но только при обеспечении контроля эталонной ветви и калибровочной дисциплины.
Отдельная задача — обеспечение качества воздуха: фильтрация, осушка, стабилизация давления. Для массовых расходомеров это не «желательная опция», а обязательное условие воспроизводимости. В условиях производственных линий Leaklab рекомендует рассматривать питание установки как часть измерительной системы, а не как внешний ресурс: без ресивера и каскада регуляторов добиться стабильности на уровне, необходимом для малых утечек, практически невозможно.
Испытания на герметичность — это не один прибор и не одна «процедура». Это система, в которой физика утечки соединяется с метрологией, пневмосхемой, технологией оснастки и организацией цикла. Понимание базовых стадий теста, ограничений абсолютного падения давления, преимуществ и рисков расходных и массовых методов, а также особенностей дифференциальных схем позволяет проектировать контроль так, чтобы он был одновременно быстрым, экономичным и достоверным. В конечном итоге промышленная герметичность определяется не громкими заявлениями о «нулевой утечке», а корректно выбранным методом и стабильным, воспроизводимым измерительным циклом, который можно повторить завтра, через месяц и через год на той же производственной линии.
