Стандарты KF-соединений в вакуумной технике

Стандарты KF-соединений в вакуумной технике: размеры фланцев, уплотнительных колец и центрирующих колец

Быстроразъемные соединения KF применяются в вакуумной технике для сборки насосных линий, измерительных узлов, течеискательных стендов, вакуумных камер, форвакуумных трактов, газовых линий и технологической арматуры. Их главное назначение заключается в создании герметичного соединения, которое можно многократно собирать и разбирать без сложного инструмента.

В российской нормативной базе размеры таких соединений установлены стандартом ГОСТ Р 72106-2025, модифицированным по отношению к ISO 2861:2020. Стандарт относится к вакуумной технологии и устанавливает размеры быстроразъемных соединений зажимного типа. В инженерной практике эти соединения обычно называют KF, ISO-KF, NW или DN KF. Наиболее часто применяются типоразмеры KF10, KF16, KF20, KF25, KF32, KF40 и KF50.

Лаборатория Ликлаб применяет KF-соединения при разработке вакуумных установок, течеискательных стендов, коллекторов для гелиевых течеискателей, систем вакуумирования, испытательных камер и сервисных приспособлений для настройки вакуумных приборов. Правильный выбор KF-фланца, центрирующего кольца, уплотнительного кольца и хомута напрямую влияет на герметичность, механическую надежность и удобство обслуживания вакуумной системы.

Что такое KF-соединение

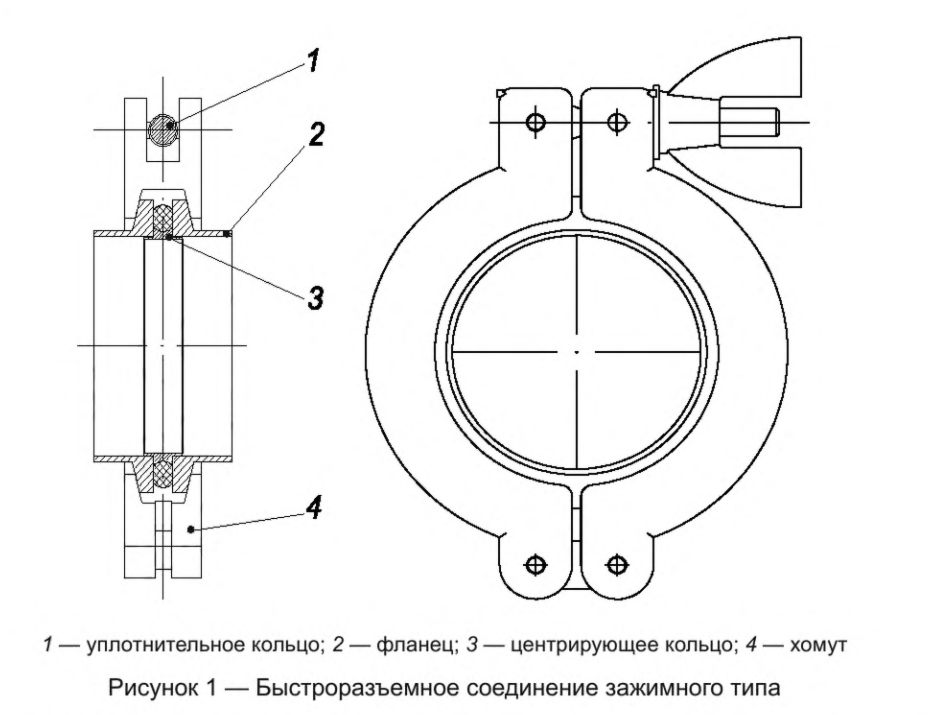

KF-соединение представляет собой быстроразъемный вакуумный узел зажимного типа. В типовую сборку входят два фланца, центрирующее кольцо, эластомерное уплотнительное кольцо и хомут. Уплотнительное кольцо создает вакуумную герметичность, центрирующее кольцо задает правильное положение уплотнения относительно оси трубопровода, а хомут стягивает два фланца по коническим поверхностям.

Такое соединение удобно для вакуумных линий, которые требуется часто разбирать для очистки, диагностики, замены датчиков, установки клапанов или подключения гелиевого течеискателя. В отличие от фланцев с болтовым креплением, KF-соединение не требует равномерной затяжки группы болтов. В отличие от фланцев CF с медной прокладкой, KF-соединение рассчитано на эластомерное уплотнение и более быстрое обслуживание.

Нормативная основа для KF-соединений

Размеры KF-соединений в российской системе стандартизации установлены ГОСТ Р 72106-2025. Стандарт введен для вакуумной арматуры и задает размеры быстроразъемных соединений зажимного типа, применяемых в вакуумной технике. В документе также приведены размеры уплотнительных колец, центрирующих колец и фланцев, которые совместно обеспечивают герметичность вакуумного соединения.

Стандарт связан с ГОСТ 34983, который соответствует ISO 1609:2020 и относится к размерам вакуумных фланцев без ножевидной кромки. Это важно для совместимости арматуры, датчиков, насосов, переходников и технологических модулей разных производителей.

В практической конструкторской документации на патрубки и переходники обычно указывают: «Присоединительный профиль KF по ГОСТ Р 72106-2025». Для международной поставки или закупки импортных компонентов дополнительно применяют обозначение ISO-KF или ISO 2861.

Рабочие условия KF-соединений

Стандарт задает требования для соединений с номинальным диаметром от 10 до 50 мм. Быстроразъемные вакуумные соединения зажимного типа должны работать в диапазоне давления от 1,33·10^-6 Па до атмосферного давления. Это означает, что геометрия соединения пригодна для высоковакуумных и форвакуумных систем при условии правильного выбора материала, качества обработки, чистоты поверхностей и типа эластомерного уплотнения.

Для таких соединений предусмотрена эксплуатация при нагреве до 150 °C. На практике предельная температура зависит от материала уплотнительного кольца. Фторкаучуковые уплотнения обычно применяют для более высоких температур и лучшей химической стойкости, чем нитрильные уплотнения. При выборе уплотнения для вакуумной печи, камеры с нагревом, системы вакуумной сушки или течеискательного стенда следует проверять совместимость эластомера с температурой, средой и требованиями по газовыделению.

Соединение должно иметь защиту от чрезмерного сдавливания и разрушения. Эту функцию выполняет конструкция центрирующего кольца и геометрия фланцев. Правильная сборка не должна превращать эластомерное кольцо в сильно выдавленную прокладку. Если уплотнение чрезмерно деформируется, оно быстрее стареет, дает повышенное газовыделение и может стать источником нестабильного натекания.

Обозначения размеров KF-соединения

Для чтения чертежей KF-соединений применяются следующие обозначения. D обозначает внутренний диаметр уплотнительного кольца. d1 относится к размеру присоединительной части фланца по рисунку фланца. d2 задает посадочный диаметр под центрирующее кольцо. d3 задает наружный диаметр фланца под хомут. d4 обозначает внутренний диаметр центрирующего кольца. d5 обозначает внешний диаметр центрирующего кольца. d6 обозначает внешний диаметр под установку уплотнительного кольца. R обозначает радиус под уплотнительное кольцо.

При изготовлении переходников и патрубков важно не смешивать номинальный диаметр KF с фактическими размерами фланцевого профиля. Например, KF25 не означает, что все элементы имеют диаметр 25 мм. Для KF25 номинальный размер связан с проходом и типоразмером соединения, но наружный диаметр фланца d3 равен 40 мм, а диаметр посадки центрирующего кольца d2 равен 26,2 мм.

Размеры фланцев KF по ГОСТ Р 72106-2025

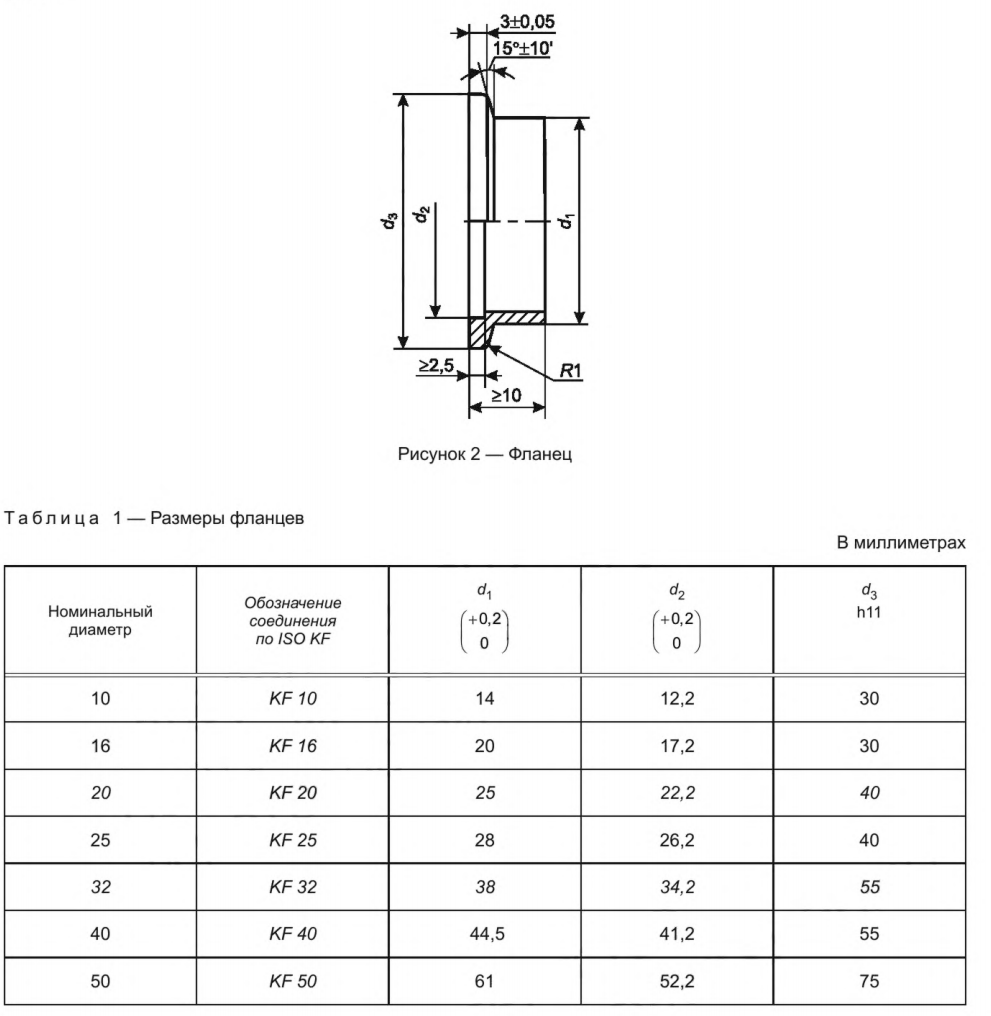

Фланец является переходным элементом, через который компоненты вакуумной системы соединяются и разъединяются. В KF-соединении два фланца стягиваются хомутом, а герметичность обеспечивает эластомерное кольцо, установленное на центрирующем кольце.

Для фланцев стандарт задает три основных диаметра: d1, d2 и d3. Размер d1 указан с допуском +0,2 мм и нижним отклонением 0. Размер d2 также указан с допуском +0,2 мм и нижним отклонением 0. Размер d3 выполняется по полю допуска h11. На эскизе фланца также указаны профильные размеры: толщина кромки 3 мм с положительным отклонением +0,05 мм, угол конической поверхности 15°±10′, радиус R1, размер уступа не менее 2,5 мм и осевой размер присоединительной части не менее 10 мм.

Для практического изготовления KF25 следует учитывать следующие контрольные размеры: d1 равен 28 мм, d2 равен 26,2 мм, d3 равен 40 мм. Угол конической поверхности составляет 15°±10′. Именно эта коническая поверхность работает с хомутом и обеспечивает осевое стягивание фланцев. Нарушение угла приводит к неправильному контакту хомута, перекосу соединения и снижению надежности уплотнения.

При изготовлении фланца на токарном станке необходимо контролировать не только диаметры, но и шероховатость поверхностей, перпендикулярность торца к оси патрубка, отсутствие заусенцев и состояние фасок. На вакуумной арматуре заусенец в зоне уплотнения может повредить O-ring, а дефект на торце может создать локальный канал натекания.

Размеры уплотнительных колец KF

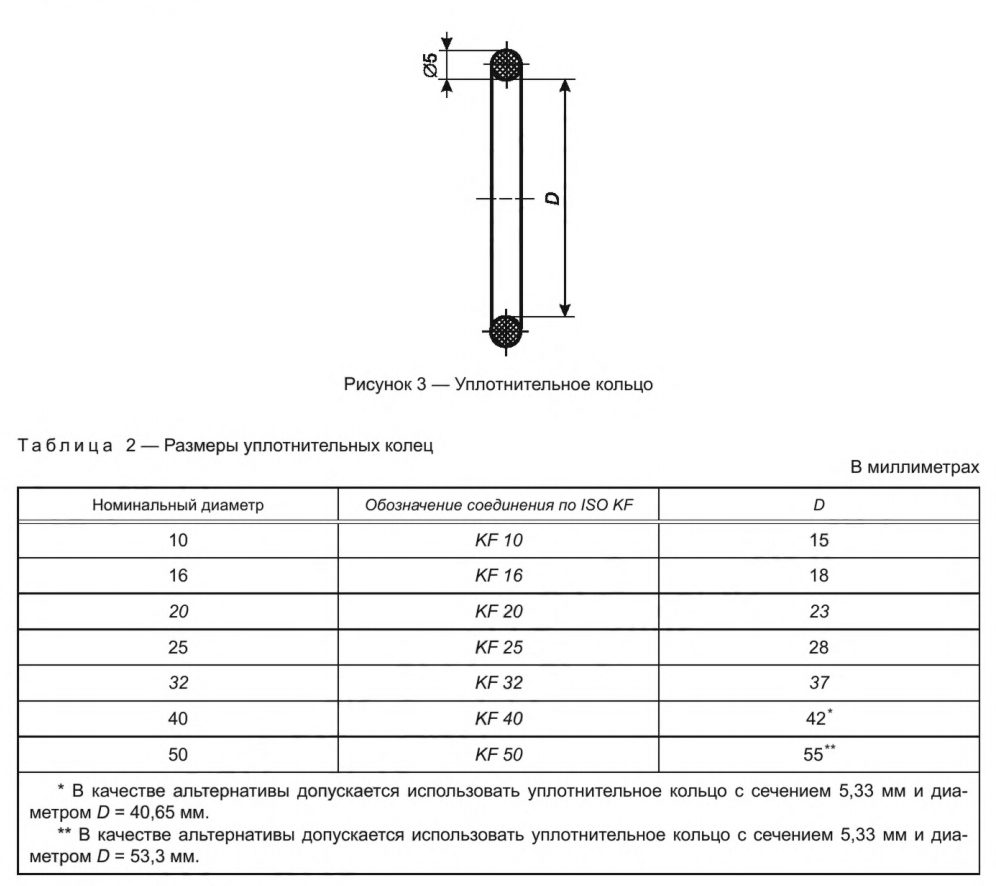

Уплотнительное кольцо в KF-соединении выполняется из эластомера. Оно устанавливается на центрирующее кольцо и при стягивании фланцев образует герметичный барьер между атмосферой и вакуумным объемом. В большинстве вакуумных систем применяют фторкаучуковые уплотнения, часто называемые FKM или Viton. Для менее нагруженных задач иногда применяют NBR, EPDM или другие эластомеры, если они совместимы с рабочей средой и температурой.

Стандарт задает внутренний диаметр D для уплотнительных колец. На эскизе также указан диаметр сечения 5 мм. Для типоразмеров KF40 и KF50 предусмотрены альтернативные варианты с сечением 5,33 мм и другими внутренними диаметрами.

Для KF25 применяется уплотнительное кольцо с внутренним диаметром D = 28 мм. При подборе уплотнения нужно учитывать, что фактическая герметичность зависит не только от номинального размера, но и от твердости резины, остаточной деформации после сжатия, чистоты поверхности, газовыделения и совместимости с рабочей средой.

Для гелиевого течеискания предпочтительно использовать качественные уплотнения без трещин, следов старения и загрязнений. Старое фторкаучуковое кольцо может визуально выглядеть пригодным, но давать повышенный фон по гелию из-за микроповреждений, сорбированных газов или загрязнения маслами. Для испытательных стендов и вакуумных камер Ликлаб рекомендует хранить отдельный комплект чистых колец для контрольных измерений и калибровочных операций.

Размеры центрирующих колец KF

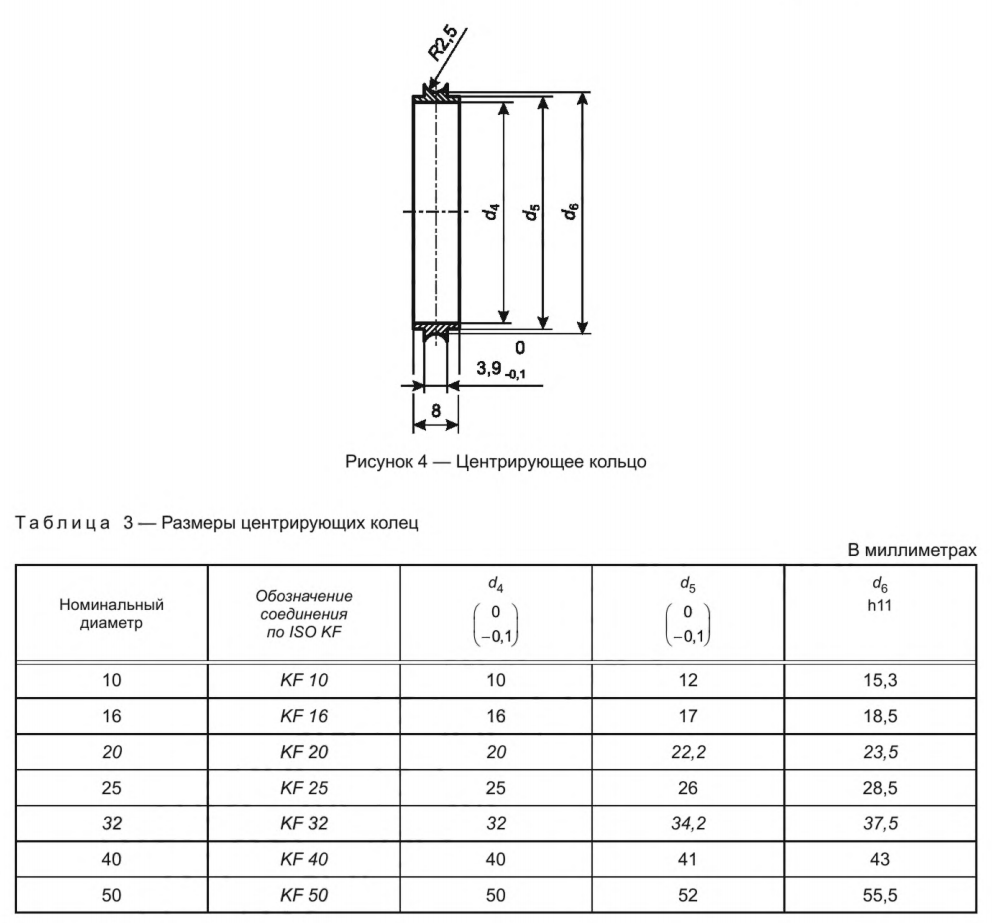

Центрирующее кольцо задает положение уплотнительного кольца внутри соединения и предотвращает его чрезмерное смещение в проходное сечение. Оно также ограничивает сдавливание эластомера и повышает повторяемость герметизации при многократной сборке соединения.

Стандарт задает размеры d4, d5 и d6. Размеры d4 и d5 указаны с верхним отклонением 0 и нижним отклонением -0,1 мм. Размер d6 выполняется по полю допуска h11. На эскизе центрирующего кольца указаны также радиус R2,5, ширина 8 мм и размер 3,9 мм с отклонением 0/-0,1 мм.

Для KF25 центрирующее кольцо имеет d4 = 25 мм, d5 = 26 мм и d6 = 28,5 мм. Эти размеры нужно учитывать при проверке взаимозаменяемости центрирующих колец разных производителей. Если d5 или d6 выполнены с отклонением за пределами допуска, кольцо может плохо садиться во фланец, создавать перекос уплотнения или затруднять сборку хомутом.

Хомуты для KF-соединений

Хомут служит для механического стягивания двух фланцев KF. Он воздействует на конические поверхности фланцев и преобразует усилие затяжки в осевое сжатие уплотнения. Стандарт указывает требования к выбору хомутов, но не приводит их типы и размерные таблицы. Это означает, что при проектировании необходимо использовать хомут, совместимый с выбранным типоразмером KF и геометрией фланцевого профиля.

На практике применяют алюминиевые и стальные хомуты. Алюминиевые хомуты удобны для обычных лабораторных и производственных вакуумных линий. Нержавеющие хомуты применяют при повышенных требованиях к механической прочности, температуре, химической стойкости или долговечности. Для нагреваемых систем и ответственных узлов следует проверять, сохраняет ли хомут усилие зажима после термоциклов.

При течеискании нельзя компенсировать дефект фланца чрезмерной затяжкой хомута. Если соединение течет, нужно проверить чистоту торцев, состояние уплотнительного кольца, правильность установки центрирующего кольца, отсутствие перекоса и соответствие размеров фланца стандарту.

Практическое чтение размеров на примере KF25

KF25 является одним из наиболее распространенных типоразмеров для вакуумных постов, течеискателей, насосных линий, клапанов, датчиков Пирани, компактных коллекторов и переходников. Для изготовления фланца KF25 по стандартному профилю необходимо задать следующие размеры: d1 = 28 мм, d2 = 26,2 мм, d3 = 40 мм, угол конической поверхности 15°±10′, размер профильной кромки 3 мм с положительным отклонением +0,05 мм, радиус R1, уступ не менее 2,5 мм и осевой участок не менее 10 мм.

Для уплотнения KF25 применяется кольцо с внутренним диаметром D = 28 мм и основным сечением 5 мм. Для центрирующего кольца KF25 применяются размеры d4 = 25 мм, d5 = 26 мм и d6 = 28,5 мм. Такая совокупность размеров обеспечивает правильную посадку уплотнения, центрирование и совместимость соединения с хомутом KF25.

При разработке коллектора под вакууметр, клапан, гелиевый течеискатель или насосную линию нельзя ориентироваться только на внешний диаметр трубы. Стандарт задает геометрию фланцевого соединения, а длина приварного патрубка, толщина стенки трубы и конструкция переходника определяются отдельной конструкторской документацией. Для сварных деталей нужно дополнительно задавать материал, толщину стенки, требования к сварному шву, внутреннюю зачистку, допустимую овальность и требования к контролю герметичности после изготовления.

Материалы фланцев, колец и хомутов

Для фланцев и центрирующих колец обычно применяют аустенитную нержавеющую сталь. Такой материал хорошо подходит для вакуумных систем, потому что обладает коррозионной стойкостью, приемлемой технологичностью при токарной обработке и сварке, а также совместим с большинством лабораторных и промышленных вакуумных процессов.

При выборе материала нужно учитывать температуру эксплуатации, газовыделение, магнитную проницаемость, коррозионную стойкость и требования к чистоте. Для установок, работающих с электронно-лучевыми процессами, масс-спектрометрией, чувствительными датчиками и магнитными узлами, магнитная проницаемость может иметь практическое значение.

Уплотнительные кольца обычно выбирают по температуре, химической стойкости и уровню допустимого газовыделения. Для форвакуумных систем допустимы более простые эластомеры, если нет агрессивных сред и повышенной температуры. Для высоковакуумных линий, течеискательных стендов и вакуумных камер предпочтительны качественные фторкаучуковые кольца.

Типовые ошибки при применении KF-соединений

Первая распространенная ошибка состоит в установке загрязненного уплотнительного кольца. Масляная пленка, пыль, металлическая стружка или остатки герметика могут создать канал натекания. При гелиевом течеискании такой дефект часто проявляется как нестабильный сигнал, который сложно отличить от реальной микротечи в изделии.

Вторая ошибка связана с перекосом центрирующего кольца. Если кольцо не село в посадочное место, хомут может стянуть фланцы с небольшим угловым смещением. Визуально соединение может выглядеть собранным, но при откачке появится повышенное натекание или резкий рост сигнала при обдуве гелием.

Третья ошибка заключается в смешении типоразмеров. Например, KF20 и KF25 имеют одинаковый наружный диаметр фланца d3 = 40 мм, но отличаются другими посадочными размерами. Это особенно важно при изготовлении нестандартных переходников и ремонтных деталей. Совпадение наружного диаметра не означает полную взаимозаменяемость соединения.

Четвертая ошибка связана с некачественной токарной обработкой конической поверхности. Хомут работает именно по этой поверхности, поэтому отклонение угла, овальность, риски и заусенцы ухудшают стягивание. Для вакуумных узлов малый дефект обработки может иметь такое же значение, как неправильно выбранное уплотнение.

Пятая ошибка возникает при применении KF-соединений в условиях, где требуются фланцы другого типа. Для сверхвысокого вакуума, высоких температур, прогрева выше предела эластомера или агрессивных процессов часто применяют CF-соединения с металлическим уплотнением. KF-соединение удобно и технологично, но его область применения ограничивается возможностями эластомерного уплотнения и хомута.

Рекомендации для конструкторской документации

При выпуске чертежа патрубка KF рекомендуется указывать типоразмер соединения, стандарт профиля, материал, шероховатость рабочих поверхностей, требования к конической поверхности, требования к сварному шву и необходимость последующего контроля герметичности. Для серийных деталей следует отдельно указать контроль d1, d2, d3, угла 15°±10′ и состояния зоны контакта с уплотнительным кольцом.

Пример технической записи для чертежа: «Профиль присоединения KF25 выполнить по ГОСТ Р 72106-2025. Материал: нержавеющая сталь. Рабочие поверхности очистить от заусенцев. После сварки выполнить контроль герметичности гелиевым масс-спектрометрическим методом».

Для вакуумных коллекторов и переходников желательно минимизировать плечо массы от фланца до тяжелого датчика или клапана. Длинный консольный участок повышает нагрузку на фланец, хомут и сварной шов. В компактных системах Ликлаб применяет короткие коллекторы, рациональное расположение датчиков и жесткую компоновку, чтобы снизить риск механического перекоса и утечек при эксплуатации.

Применение KF-соединений в течеискательных системах Ликлаб

Лаборатория Ликлаб использует KF-соединения при разработке и внедрении вакуумных систем для контроля герметичности. Такие соединения применяются в линиях подключения гелиевых течеискателей, вакуумных насосов, клапанных блоков, эталонных течей, вакуумметров и испытательных камер.

При разработке стендов Ликлаб учитывает не только номинальный диаметр KF, но и полную инженерную задачу. В расчет принимаются скорость откачки, проводимость линии, объем камеры, диапазон измерения вакуумметра, допустимое натекание, материал уплотнений, удобство демонтажа и возможность проверки соединений гелием.

Для промышленных заказчиков Ликлаб выполняет интеграцию вакуумных узлов, подбор насосов, подбор вакуумметров, разработку коллекторов, изготовление переходников и контроль герметичности готовых изделий. После сборки вакуумной системы целесообразно выполнить проверку всех KF-соединений масс-спектрометрическим методом с использованием гелия. Такой контроль позволяет выявить дефекты уплотнений, сварных швов, переходников, клапанов и резьбовых адаптеров до ввода установки в эксплуатацию.

Практическая таблица для быстрого выбора KF-компонентов

Эта сводная таблица удобна для предварительного подбора фланцев, уплотнений и центрирующих колец. Для выпуска рабочей конструкторской документации дополнительно следует проверять все допуски и профильные размеры по действующему стандарту.

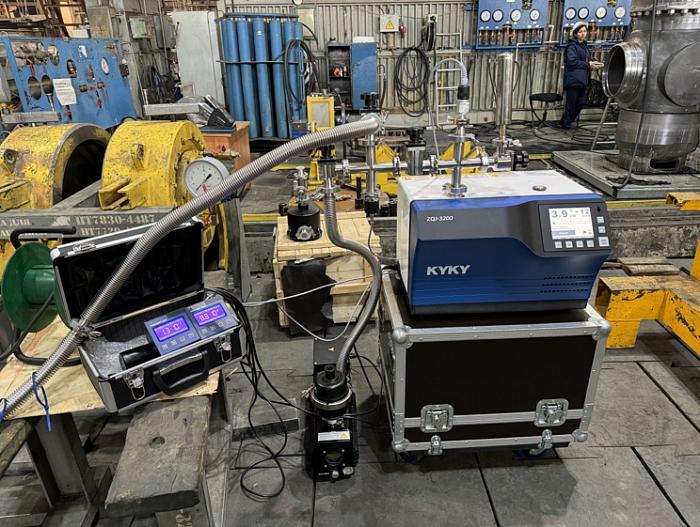

Контроль герметичности KF-соединений

После сборки вакуумной системы с KF-соединениями необходимо выполнить проверку натекания. Для грубой оценки применяют наблюдение за скоростью роста давления после изоляции объема от насоса. Для точной проверки применяют гелиевый масс-спектрометрический метод. При вакуумном способе течеискатель подключают к откачиваемому объему, а наружные соединения обдувают гелием. Если соединение негерметично, гелий проходит через дефект и регистрируется течеискателем.

При проверке KF-соединений нужно обдувать не только линию стыка фланцев, но и зоны сварки патрубков, резьбовые переходники, корпуса клапанов, штуцеры датчиков и места установки заглушек. В реальной вакуумной системе течь часто возникает не в самом стандартном соединении, а в соседнем нестандартном переходнике или сварном шве.

Для стабильного результата соединение должно быть чистым, сухим и правильно собраным. Перед испытанием рекомендуется удалить загрязнения, заменить сомнительные уплотнительные кольца, проверить посадку центрирующих колец и исключить механическую нагрузку от тяжелых датчиков или гибких шлангов.

Выводы

KF-соединения являются одним из основных стандартных решений для вакуумной техники. Они обеспечивают быструю сборку, удобное обслуживание и достаточную герметичность для широкого диапазона задач. Правильное применение таких соединений требует соблюдения геометрии фланцев, корректного выбора уплотнительных и центрирующих колец, а также внимательного отношения к чистоте и механической сборке.

Для типоразмеров KF10, KF16, KF20, KF25, KF32, KF40 и KF50 стандарт задает конкретные размеры фланцев, уплотнительных колец и центрирующих колец. Эти данные следует использовать при проектировании вакуумных патрубков, переходников, коллекторов, камер, насосных линий и течеискательных стендов.

Лаборатория Ликлаб разрабатывает и внедряет вакуумные системы, испытательные стенды и установки контроля герметичности с применением стандартных KF-соединений. При необходимости специалисты Ликлаб выполняют подбор вакуумной арматуры, проектирование коллекторов, изготовление переходников, настройку вакуумных линий и проверку герметичности готовых систем гелиевым масс-спектрометрическим методом.
