Инструкция по эксплуатации вакуумного безмасляного насоса CBVAC SSH20

Вакуумный безмасляный насос CBVAC SSH20 предназначен для получения чистого технического вакуума в лабораторных, измерительных и промышленных системах, где необходимо исключить загрязнение рабочей среды масляными парами. Насос выполнен по двухвинтовой схеме, обеспечивает производительность 21,6 м³/ч, предельное остаточное давление до 1 Па, имеет массу около 15 кг и отличается компактным исполнением 381 × 273 × 227 мм. Высокая частота вращения 6800 об/мин, низкий уровень шума менее 60 дБ(А), вибрация не более 1 мм/с и воздушное охлаждение делают модель удобной для длительной эксплуатации в лабораторных и технологических установках. Насос устойчив к парам воды и подходит для вакуумной сушки, научно-исследовательских приборов, аналитических комплексов, форвакуумной поддержки молекулярных насосов, а также для новых направлений применения, включая откачку области изоляции криогенных резервуаров, полупроводниковые и медицинские процессы. Лаборатория ЛИКЛАБ выполняет поставку, внедрение, сервисное обслуживание и демонстрацию насоса CBVAC SSH20 в России.

Инструкция по эксплуатации вакуумного безмасляного насоса CBVAC SSH20

Настоящая инструкция предназначена для размещения на сайте лаборатории ЛИКЛАБ и содержит основные сведения по устройству, эксплуатации, техническому обслуживанию и сервисному сопровождению вакуумного безмасляного насоса CBVAC SSH20.

Лаборатория ЛИКЛАБ выполняет поставку, внедрение, пусконаладку, сервисное обслуживание и техническое сопровождение насосов CBVAC SSH20 на территории России. Мы помогаем подобрать насос под конкретную вакуумную задачу, проверить совместимость с существующей системой, организовать ввод в эксплуатацию и обеспечить дальнейшее обслуживание оборудования.

В России доступен демонстрационный образец насоса CBVAC SSH20. Это позволяет показать насос в реальной работе, оценить его шум, вибрацию, производительность, особенности подключения и порядок сервисного обслуживания до принятия решения о закупке.

1. Назначение изделия

CBVAC SSH20 представляет собой сухой винтовой вакуумный насос для получения чистого технического вакуума без загрязнения рабочей зоны парами масла. Насос предназначен для лабораторных систем, измерительных комплексов, научно-исследовательских приборов, процессов вакуумной сушки и работы в качестве форвакуумной ступени молекулярных насосов.

Насос может применяться в системах, где требуется:

стабильный вакуум при компактных габаритах оборудования;
чистый вакуум без масляного загрязнения рабочего объема;
устойчивая работа с парами воды и сложными газовыми нагрузками;
низкий уровень шума и вибрации;
удобство эксплуатации и снижение затрат на обслуживание.

2. Основные области применения

лабораторные вакуумные системы;
аналитические и измерительные установки;
научно-исследовательские приборы;
вакуумная сушка материалов;
предварительная откачка молекулярных насосов;
откачка области изоляции криогенных резервуаров;
полупроводниковые технологические процессы;
медицинские вакуумные системы и чистые технологические применения.

3. Общие указания для пользователя

Перед вводом насоса в эксплуатацию необходимо полностью ознакомиться с настоящей инструкцией. Документ следует хранить в доступном месте и передавать вместе с насосом в случае передачи изделия другому пользователю.

Все работы по подключению, запуску, диагностике, обслуживанию и ремонту должны выполняться обученным персоналом. При возникновении дополнительных вопросов рекомендуется обращаться в ЛИКЛАБ как к поставщику и сервисной организации.

4. Основные предупреждения по безопасности

Требование	Пояснение
Используйте питание, соответствующее маркировке изделия	Подключение должно выполняться квалифицированным электриком в соответствии с действующими нормами
Перед проверкой, ремонтом и обслуживанием отключайте питание	Это исключает риск поражения электрическим током и внезапного запуска насоса
До запуска проверьте соответствие питания, кабеля и защитного автомата	Номинальные параметры должны соответствовать требованиям электродвигателя
Не допускайте работы с токсичными, взрывоопасными, легковоспламеняющимися и сильно коррозионными газами без согласования	При необходимости работы с такими средами требуется предварительное техническое согласование
Не перекрывайте выпускной тракт	Выпуск должен оставаться свободным, без засоров и ограничений потока
Контролируйте рабочую температуру среды	Допустимая температура окружающей среды от -10 до +40 °C
Проверяйте уровень масла в редукторе перед запуском	Насос нельзя эксплуатировать при отсутствии масла или при недостаточном уровне в редукторе
Соблюдайте правильный уровень масла	Нормальный уровень масла находится примерно на уровне одной трети смотрового стекла
Устанавливайте насос на ровной и жесткой поверхности	Отклонение от горизонтали не должно превышать 10°
Не касайтесь корпуса насоса во время работы и в течение часа после остановки	Поверхности насоса и редуктора могут быть горячими
При работе с пылью используйте согласованные дополнительные элементы	Без соответствующей защиты возможно быстрое снижение ресурса и производительности
Не разбирайте насос без специальной подготовки	Самостоятельный демонтаж нештатным персоналом может привести к поломке и потере гарантии

5. Условные обозначения и сокращения

Сокращение	Расшифровка
ATM	Атмосферное давление
DN	Номинальный диаметр
IN	Вход, вакуумный порт
OUT	Выход
RTU	Удаленный терминальный блок
Modbus RTU	Протокол связи с вакуумным насосом

6. Термины

Термин	Определение
Вакуум	Состояние разреженного газа при давлении ниже атмосферного
Низкий вакуум	Диапазон от 10⁵ Па до 10² Па
Средний вакуум	Диапазон от 10² Па до 10^-1 Па
Высокий вакуум	Диапазон от 10^-1 Па до 10^-5 Па
Неконденсируемый газ	Газ, который не конденсируется только за счет повышения давления при данной температуре
Давление насыщенного пара	Давление пара при термодинамическом равновесии с конденсированной фазой
Сухой вакуумный насос	Объемный вакуумный насос без масляного или жидкостного уплотнения в рабочей полости

7. Общее описание насоса

Насос CBVAC SSH20 выполнен по двухвинтовой схеме. Такая конструкция обеспечивает короткий путь прохождения газа, уменьшает вероятность конденсации внутри рабочей части, облегчает удаление паров воды и частиц, а также обеспечивает стабильную работу при высоких оборотах. Насос отличается компактным корпусом, малой массой, воздушным охлаждением и низким уровнем вибрации.

Вакуумная рабочая зона насоса не содержит масла, что делает его подходящим для процессов, где требуется чистая откачка и исключение загрязнения вакуумной среды. При этом редуктор насоса требует контроля и обслуживания масла согласно регламенту.

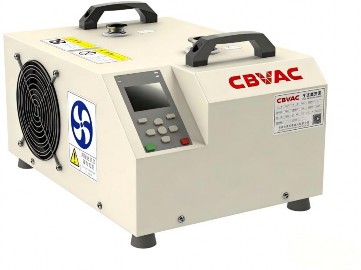

Вакуумный насос CBVAC SSH20

8. Основные достоинства конструкции

предельное остаточное давление до 1 Па;
производительность 21,6 м³/ч;
высокая стабильность откачки в широком диапазоне входных давлений;
компактность и малая масса;
низкий уровень шума и вибрации;
устойчивость к парам воды и ряду сложных газовых нагрузок;
удобство интеграции в лабораторные и промышленные установки;
простота сервисного обслуживания при сопровождении со стороны ЛИКЛАБ.

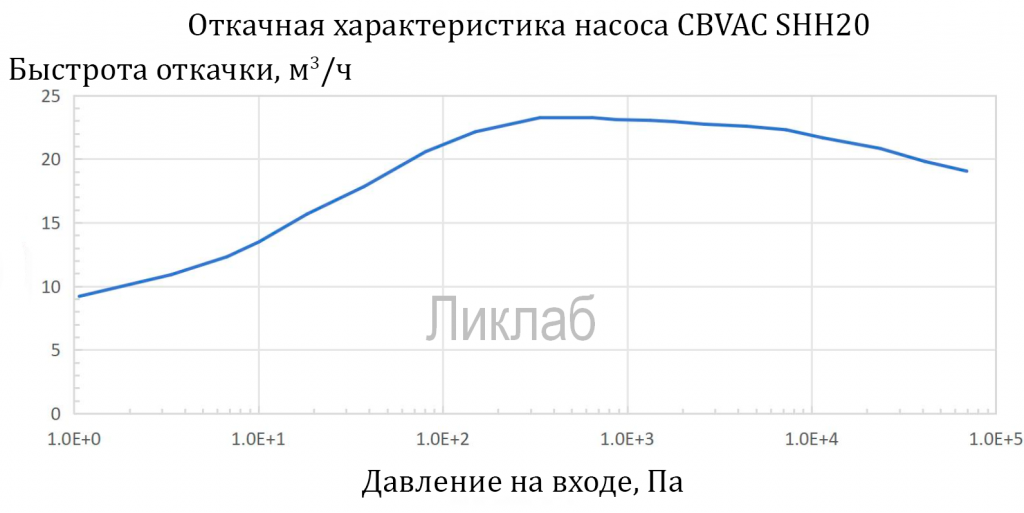

9. График зависимости объемной производительности от входного давления

Ниже приведен график зависимости объемной производительности от входного давления. Насос сохраняет высокую скорость откачки в широком рабочем диапазоне, что особенно важно для процессов предварительной откачки и лабораторных приложений.

10. Габаритные размеры

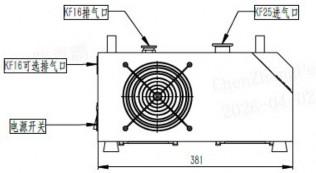

Габариты насоса CBVAC SSH20 Габариты и монтажные размеры насоса CBVAC SSH20

11. Технические характеристики

Параметр	Единица	Значение
Модель	-	CBVAC SSH20
Вакуумные параметры
Пиковая скорость откачки	л/с	6
	л/мин	360
	м³/ч	21,6
Предельное остаточное давление	Torr	≤ 7,5×10^-3
	mbar	≤ 1,0×10^-2
	Па	≤ 1
Максимально допустимое входное давление	-	Стандартное атмосферное давление
Физические параметры
Входной фланец	-	DN25 ISO-KF
Выходной фланец	-	DN16 ISO-KF
Масса	кг	≈ 15
Габаритные размеры	мм	381 × 273 × 227
Уровень шума	дБ(А)	< 60
Скорость утечки по корпусу	Па·м³/с	< 1,0×10^-8
Уровень вибрации	мм/с	< 1
Способ установки	-	Горизонтальный
Температура эксплуатации	°C	от -10 до +40
Относительная влажность воздуха	% RH	не более 80
Охлаждение	-	Принудительное воздушное
Электрические параметры
Интерфейс управления	-	15-контактный разъем D-sub
Напряжение питания	В	Однофазное 220 ±10%
Частота сети	Гц	50/60
Способ пуска и останова	-	Локальный, через ввод-вывод, удаленный
Номинальная мощность	Вт	750
Мощность при предельном давлении	Вт	510
Ток при предельном давлении	А	2,5
Время разгона	с	20
Время торможения	с	30

12. Внешний вид и обозначение элементов

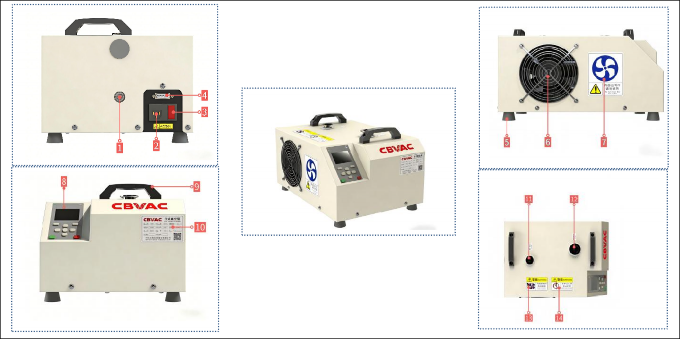

Внешний вид насоса CBVAC SSH20

№	Элемент
1	Смотровое стекло уровня масла
2	Сетевой разъем питания AC 200-220 В
3	Сетевой выключатель
4	Разъем DB15
5	Опоры насоса
6	Вентилятор
7	Маркировка 1
8	Панель управления
9	Рукоятка
10	Заводская табличка
11	Выходной порт
12	Входной порт
13	Маркировка 2
14	Маркировка 3

13. Распиновка разъема DB15

Разъем DB15 предназначен для подключения линий управления и связи. Ниже приведены обозначения, присутствующие в исходной инструкции.

Контакт DB15	Обозначение	Назначение
1	D+	Линия связи RS-485+
2	D-	Линия связи RS-485-
3	-	Не используется
4	-	Не используется
5	-	Не используется
6	-	Не используется
7	-	Не используется
8	-	Не используется
9	SN	Многофункциональный вход, общий контакт
10	S1	Многофункциональный вход, команда прямого пуска и останова
11	S6	Многофункциональный вход, команда многоскоростного режима 2
12	MA	Многофункциональный вход, нормально разомкнутый контакт
13	MC	Многофункциональный вход, общий контакт
14	-	Не используется
15	-	Не используется

14. Панель управления

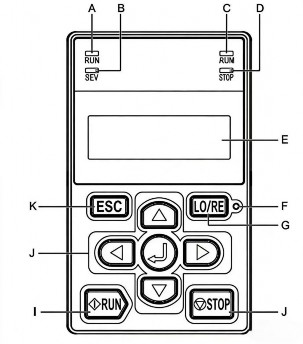

Панель управления насоса CBVAC SSH20

Обозначение	Элемент панели	Функция
A	Индикатор RUN	Загорается при управлении электродвигателем со стороны контроллера насоса
B	Индикатор REV	Показывает подачу команды обратного вращения
C	Индикатор ALM	Сигнализирует о наличии ошибки или аварийного состояния
D	Индикатор DRV	Показывает активный режим привода
E	Светодиодный дисплей	Отображает параметры, коды, значения и ошибки
F	Индикатор LOCAL/REMOTE	Показывает источник команд пуска
G	Клавиша LOCAL/REMOTE	Выбор локального или удаленного управления
H	Клавиша STOP	Остановка электродвигателя
I	Клавиша RUN	Запуск электродвигателя
J	Клавиши ← ↑ ↓ →	Навигация по меню, изменение параметров и перемещение курсора
-	Клавиша ENTER	Подтверждение параметров, переход на следующую страницу
K	Клавиша ESC	Возврат на предыдущую страницу, длительное нажатие возвращает к экрану задания частоты

15. Светодиодная индикация

Дисплей и светодиодные индикаторы панели позволяют контролировать текущее состояние насоса, видеть параметры, предупреждения и сообщения об ошибках.

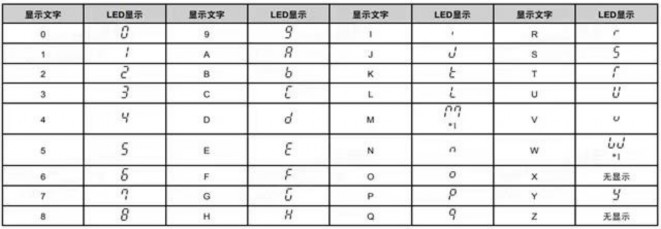

Соответствие цифровой индикации и текстовых обозначений

Индикатор	Состояние	Значение
RUN	Горит	Контроллер управляет вращением электродвигателя
RUN	Мигает	Насос замедляется и останавливается
RUN	Короткие вспышки	Аварийный останов, внешний сигнал при неготовности системы или конфликт режима LOCAL/REMOTE
RUN	Не горит	Электродвигатель остановлен
ALM	Горит	Контроллер обнаружил неисправность
ALM	Мигает	Предупреждение, операционная ошибка, автоподстройка или мигающее сообщение на дисплее
ALM	Не горит	Работа насоса в нормальном режиме
REV	Горит	Активна команда обратного вращения
REV	Не горит	Активна команда прямого вращения

16. Подготовка к работе и монтаж

Операция	Требование
Место установки	Жесткая, ровная, прочная горизонтальная поверхность
Отклонение от горизонта	Не более 10°
Вентиляция	Не закрывать вентилятор и воздухозаборные зоны
Подключение питания	Только к сети 220 В, 50/60 Гц, с соответствующей защитой
Подключение к системе	Вход DN25 ISO-KF, выход DN16 ISO-KF
Проверка перед запуском	Контроль уровня масла в редукторе, свободного выпуска и состояния кабелей

17. Порядок запуска

Убедиться в правильности механического монтажа и электрического подключения.
Проверить уровень масла в редукторе.
Проверить, что входной и выходной тракты не заблокированы.
Убедиться, что температура окружающей среды находится в допустимом диапазоне.
Подать питание на насос.
Выбрать локальный или удаленный режим управления.
Запустить насос клавишей RUN или внешней командой.
Проконтролировать индикацию RUN и отсутствие аварий ALM.

18. Остановка насоса

Остановить насос клавишей STOP или внешней командой останова.
Дождаться полного торможения электродвигателя.
При необходимости отключить питание после полной остановки.
Не касаться корпуса и редуктора до охлаждения насоса.

19. Транспортировка и хранение

Насос следует перевозить в устойчивом положении с защитой от ударов и загрязнений. При длительном хранении или простое более 3 месяцев рекомендуется перед остановкой открыть входной и выходной порты, дать насосу поработать около 10 минут для удаления посторонних включений, затем остановить насос и заглушить вход и выход для предотвращения попадания загрязнений внутрь.

20. Проверка и техническое обслуживание

Все работы по проверке и обслуживанию необходимо выполнять обученным персоналом с соблюдением требований безопасности. При работе с потенциально опасными веществами насос должен быть предварительно очищен и обезврежен.

20.1 Регламент ежедневного обслуживания

Работа	Периодичность	Примечание
Замена масла	После 20000 часов работы или при потемнении масла	Редуктор
Проверка шума насоса	Во время работы	Отклонения требуют диагностики
Первая замена масла	После 12000 часов работы	Уточняется по фактическим условиям эксплуатации
Очистка кожуха вентилятора	Перед работой	Обязательно при пыльной среде
Проверка электрических соединений	Перед работой	Контроль надежности контактов

20.2 Методы обслуживания

Операция	Порядок выполнения
Замена масла	После остановки дождаться охлаждения насоса, открыть заливную и сливную пробки, слить отработанное масло в подготовленную емкость, залить новое масло до требуемого уровня, герметично закрыть пробки
Утилизация отработанного масла	Собирать масло в отдельную емкость и утилизировать по действующим экологическим требованиям
Очистка кожуха вентилятора	Перед началом работы убедиться в отсутствии значительного слоя пыли на решетке и воздухозаборе
Проверка электрических цепей	Проверять целостность кабелей, надежность разъемов и отсутствие перегрева контактов

21. Анализ неисправностей

Неисправность	Возможная причина	Способ устранения
Насос не запускается	Нет питания	Проверить линию питания и соединения
	Не подана команда запуска	Проверить входной сигнал пуска и режим управления
	Отклонение напряжения питания	Обеспечить напряжение в пределах ±10% от номинала
	Неисправность электродвигателя	Направить насос в сервис
	Сработала защита от перегрузки	Проверить температуру окружающей среды и откачиваемого газа
	Слишком низкая температура окружающей среды	Повысить температуру до -10 °C и выше
	Посторонний предмет внутри насоса	Удалить посторонний предмет или направить насос в сервис
	Слишком длительный простой	Провести сервисную проверку
	Засорен выпуск	Очистить выпускной тракт и глушитель
	Повреждение внутренних деталей	Направить насос в сервис
Недостаточная производительность или плохой вакуум	Неправильно подобрана конфигурация системы	Подобрать подходящий насос и схему откачки
	Утечка в вакуумной системе	Проверить систему на герметичность
	Неправильная методика измерения	Использовать корректный вакуумметр и схему измерения
	Засорение входного тракта	Очистить входной трубопровод
	Слишком длинный или узкий входной трубопровод	Использовать короткий и более широкий тракт
	Нарушение пропускной способности выпускного тракта	Обеспечить свободный выпуск
	Засорение выпускного глушителя	Очистить выпускной глушитель
	Снижена скорость вращения двигателя	Проверить параметры электропитания
	Повторное засорение выпуска	Очистить выпускной тракт
	Повреждение внутренних деталей	Направить насос в сервис
Быстрое падение вакуума после остановки	Утечка в вакуумной системе	Проверить систему на герметичность
Быстрое падение вакуума после остановки	Отсутствует антивозвратный клапан	Установить вакуумный клапан или антивозвратный клапан
Посторонний шум	Отклонение напряжения питания	Проверить питание, кабели и выключатели
	Попадание постороннего предмета внутрь	Направить насос в сервис
	Слишком низкий уровень масла в редукторе	Долить масло до требуемого уровня
	Повреждение внутренних деталей	Направить насос в сервис
Попадание масла в систему	Источник масла находится в самой системе	Проверить вакуумную систему
Попадание масла в систему	Слишком высокий уровень масла в редукторе	Удалить излишки масла
Повышенный нагрев насоса	Недостаточная вентиляция места установки	Улучшить вентиляцию
	Неисправен вентилятор	Заменить вентилятор
	Слишком высокая температура откачиваемого газа	Установить охлаждающий узел или ловушку на входе
	Засорение выпускного трубопровода	Очистить выпускной тракт
	Неподходящее или старое масло	Заменить масло на соответствующее
	Высокая температура окружающей среды	Снизить температуру окружающей среды

22. Гарантийные обязательства

Гарантийный срок на насос составляет 1 год с даты приобретения. В течение гарантийного срока при нормальной эксплуатации и соблюдении требований инструкции неисправности устраняются бесплатно.

Гарантия не распространяется на случаи:

повреждения вследствие стихийных бедствий или внешнего механического воздействия;
работы в специальных или нештатных условиях, не согласованных заранее;
неправильной эксплуатации, нарушения порядка подключения или обслуживания;
самостоятельного неквалифицированного ремонта;
возврата загрязненного оборудования без описания характера загрязнения.

23. Сервисная поддержка от ЛИКЛАБ

Лаборатория ЛИКЛАБ выполняет поставку и внедрение насоса CBVAC SSH20 на территории России, а также обеспечивает:

помощь в подборе насоса под конкретную задачу;
демонстрацию оборудования в работе;
ввод в эксплуатацию и наладку;
консультации по подключению и режимам работы;
сервисное обслуживание и диагностику;
обучение персонала по эксплуатации и техническому обслуживанию.

Для проектов, связанных с криогенной техникой, вакуумной сушкой, аналитическими системами, полупроводниковыми и медицинскими применениями, специалисты ЛИКЛАБ готовы предложить инженерную поддержку по интеграции насоса в технологическую схему.

Вакуумный безмасляный насос CBVAC SSH20 является компактным и высокопроизводительным решением для задач, где требуется чистый вакуум, низкий уровень шума, устойчивость к парам воды и возможность длительной эксплуатации. При правильной установке и соблюдении правил обслуживания насос обеспечивает стабильную и воспроизводимую работу в широком круге лабораторных и промышленных применений.

Ключевые слова: вакуумный безмасляный насос, сухой вакуумный насос, CBVAC SSH20, винтовой вакуумный насос, двухвинтовой вакуумный насос, вакуумный насос 21,6 м3/ч, насос с предельным давлением 1 Па, компактный вакуумный насос, лабораторный вакуумный насос, насос для вакуумной сушки, насос для молекулярного насоса, форвакуумный насос, насос для аналитических систем, насос для научных приборов, насос для полупроводниковой промышленности, медицинский вакуумный насос, насос для криогенных резервуаров, насос для области изоляции, насос для паров воды, насос для сложных газов, чистый вакуум, вакуум без масляных паров, малошумный вакуумный насос, маловибрационный насос, насос 6800 об мин, насос KF25 KF16, поставка вакуумных насосов, сервис вакуумных насосов, ЛИКЛАБ, вакуумное оборудование CBVAC.

Фотогалерея

Назад к списку
