Испытания на герметичность: физика утечек, методы контроля и промышленная практика

М. Л. Виноградов

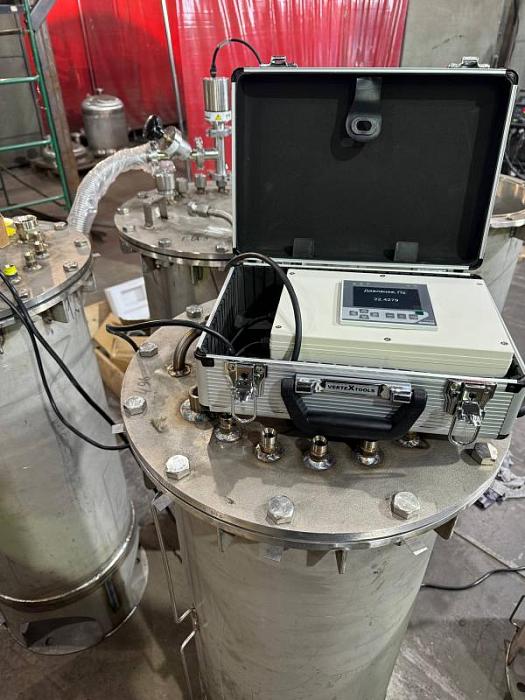

В инженерной реальности нет ничего абсолютно герметичного. Ни «толстостенная сталь», ни стеклянная колба, ни корпус электронного изделия не являются идеальной преградой для вещества. Любая конструкция в той или иной мере пропускает газы и жидкости, а разница между «надёжно герметичным» и «опасно негерметичным» определяется не фактом наличия поры, а величиной потока через неё — скоростью утечки. Именно это, казалось бы, простое утверждение меняет весь подход к испытаниям: мы не ищем мифическую абсолютную непроницаемость, мы измеряем и нормируем неизбежное, удерживая утечку в допустимых пределах.

Почему герметичность занимает четверть трудоёмкости изделия

Контроль герметичности редко воспринимается как «основная» часть производства — до тех пор, пока не начать считать последствия. В промышленности испытания и проверки могут составлять значительную долю трудоёмкости изготовления сложного изделия: по оценкам, на проверочные операции приходится порядка 15–25% общего объёма работ. Это не «лишняя бюрократия», а прямой ответ на цену ошибки. Утечка — это не только локальная неисправность. В инфраструктурных системах даже микротечи приводят к систематическим потерям продукта, деградации оборудования и росту аварийности. Для магистральных сетей, работающих годами в непрерывном режиме, суммарные потери от малых негерметичностей измеряются сотнями тысяч тонн сырья ежегодно.

Источники дефектов распределены по всей цепочке: прокат, механическая обработка, сварка, термообработка, сборка, эксплуатационные нагрузки. Даже если изделие покидает завод в состоянии, близком к идеальному, оно не сохраняет это состояние бесконечно. Коррозионные процессы и эрозия в агрессивных средах способны уменьшать толщину стенок на миллиметры в год, а в отдельных случаях — на сантиметр за срок службы. В узлах с трением (торцевые уплотнения, штоки, валы) износ неизбежен, и именно там чаще всего формируется прогрессирующая негерметичность.

Материалы не являются «абсолютной стеной»

На уровне атомной структуры любой материал проницаем. Металлы действительно являются хорошим барьером для многих газов, однако водород способен диффундировать через кристаллическую решётку стали. Стекло, которое визуально воспринимается как монолит, пропускает лёгкие газы (гелий, водород) заметно лучше, чем принято считать. Полимеры и эластомеры обладают ещё большей газопроницаемостью: их естественная проницаемость на порядки выше металлических материалов, и в технологическом смысле они «дышат». Следовательно, требования к герметичности всегда должны опираться на функциональную задачу изделия, рабочие среды, допустимые потери, срок службы и риск последствий.

Базовая физика: почему пузырёк не появляется «сразу»

Классический пузырьковый контроль знаком многим по бытовому примеру с камерой велосипеда. Однако промышленный пузырьковый метод — это не упрощённая «ванна с водой», а процесс, ограниченный физическими факторами. Чтобы пузырёк начал расти на устье микротечи, давление газа должно преодолеть атмосферное давление, гидростатическое давление столба жидкости и силы поверхностного натяжения. По мере роста пузырька увеличивается архимедова сила, и в момент, когда выталкивание превышает удерживающие силы у кромки дефекта, происходит отрыв. Именно здесь появляется практический предел: для слишком малых дефектов отрыв происходит редко, а размеры пузырьков становятся недостаточными для уверенной визуальной регистрации.

Минимальная течь, обнаруживаемая надёжно «простым» пузырьковым способом, находится примерно на уровне единиц микрометров. При этом для малых дефектов характерно большое время накопления газа перед отрывом: ожидание может достигать десятков секунд. В реальном контроле это приводит к ключевому ограничению — усталости наблюдателя и высокой вероятности пропуска редких пузырьков при длительном наблюдении.

Повышение чувствительности: выбор газа и изменение внешних условий

Инженерная практика давно разработала способы «обойти» ограничения визуального пузырькового контроля. Один из путей — применение более «лёгких» газов. Например, водород характеризуется меньшей вязкостью по сравнению с воздухом и способен быстрее проходить через микроканалы, формируя пузырьки там, где воздух даёт слабую индикацию. Второй путь — снижение внешнего давления в зоне контроля. Использование локальных вакуумных камер («вакуумных присосок») позволяет резко уменьшить противодавление над устьем дефекта. В результате чувствительность метода возрастает на порядки, а выявляемость малых течей существенно улучшается.

Отдельно следует отметить методы с применением вязких плёнкообразующих составов. В отличие от классического мыльного раствора, который быстро стекает и высыхает, специальные композиции на основе декстрина, глицерина и спирта формируют на поверхности устойчивую плёнку с низким поверхностным натяжением и высокой вязкостью. Газ, выходящий через микротечь, надувает пузырь, который не лопается мгновенно, а стабилизируется в виде «кокона», сохраняющегося часами или даже сутками. Это критично для протяжённых швов и крупногабаритных изделий: оператору не требуется непрерывно наблюдать участок, достаточно контролировать результат спустя заданное время.

Гидравлические испытания: почему для давления предпочтительнее вода

Для оборудования, работающего под давлением, ключевым элементом подтверждения прочности и герметичности является гидравлическая опрессовка. Жидкость (чаще всего вода) поднимают до давления, превышающего рабочее, чтобы выявить слабые места и обеспечить запас прочности. Принципиальная причина предпочтения жидкости перед газом — безопасность. Газ сжимается и аккумулирует большую потенциальную энергию; при разрушении сосуда высвобождение энергии приводит к взрывоподобному характеру аварии. Жидкости практически несжимаемы: при разрушении давление быстро падает, а энергия разрыва существенно ниже. Это делает гидравлические испытания базовым инструментом для многих классов оборудования.

Люминесцентно-гидравлический метод: визуализация микротечей

Когда обычная вода выходит слишком медленно или след утечки трудно различим, применяют люминесцентно-гидравлический метод. В воду вводят малую концентрацию флуоресцентного индикатора на основе динатриевой соли флуоресцеина (уранина). Изделие опрессовывают таким раствором, выдерживают заданное время, а затем проводят осмотр в условиях низкой освещённости. При испарении воды на поверхности остаётся индикатор, который под ультрафиолетовым излучением даёт яркую зелёную люминесценцию. В результате микропоры проявляются точками, а микротрещины — характерными линиями свечения. Это один из наиболее наглядных методов локализации течей в сварных соединениях и зонах концентрации напряжений.

Классическая капиллярная проба: керосин и проявитель

Наряду с высокотехнологичными методами, в практике сохраняются и простые капиллярные способы, применимые в полевых условиях. Типовой пример — керосиновая проба. С одной стороны шва наносят керосин, с другой — проявляющее покрытие (например, меловой раствор, образующий после высыхания белую корку). Благодаря высокой проникающей способности керосин втягивается в микроканалы, и спустя регламентированное время проявляется на противоположной стороне в виде тёмных жирных пятен. Метод уступает по скорости и чувствительности специализированным приборам, но отличается простотой, повторяемостью и независимостью от сложного оборудования.

Газовое течение через микротечь: число Кнудсена и выбор метода

Инженерный расчёт и корректный выбор технологии невозможны без понимания режимов течения газа. Ключевым параметром является число Кнудсена — отношение средней длины свободного пробега молекул к характерному размеру канала (диаметру течи). При малых значениях числа Кнудсена реализуется вязкостное течение: молекулы часто сталкиваются друг с другом, и газ ведёт себя как сплошная среда. При больших значениях наступает молекулярный режим: столкновения между молекулами редки, движение определяется взаимодействием со стенками канала. Эти различия напрямую влияют на «проводимость» течи и на выбор пробного газа. В молекулярном режиме предпочтительны лёгкие газы с высокой диффузионной подвижностью, в частности гелий.

Автоматизация контроля: от ручных методов к адаптивным системам

Промышленность с массовым выпуском изделий не может опираться на ручные методы, требующие времени наблюдения и высокой квалификации оператора. Поэтому сформировался класс автоматизированных установок контроля герметичности, где роботизированные механизмы совмещены с высокочувствительными датчиками и системой принятия решений. Для микроэлектроники применяют масс-спектрометрический контроль в вакуумных камерах: изделия предварительно содержат гелий, а анализатор фиксирует его выход при наличии дефекта. Для высокоскоростных линий, например контроля аэрозольных баллонов, реализуются роторно-конвейерные системы с кольцевыми щупами и газоанализаторами, работающими в режиме реального времени. При этом программная часть компенсирует фоновое загрязнение воздуха и выделяет только истинные течи, сохраняя достоверность при высокой производительности.

Практический вывод

Абсолютной герметичности не существует, но существует точное измерение утечки и технологическая возможность удерживать её в допустимых пределах. Эволюция методов контроля — от пузырьков и проявителей до люминесцентной визуализации и молекулярной диагностики — демонстрирует превращение течеискания в прикладную физику высокого уровня. Сегодня герметичность бытовых и промышленных изделий обеспечивается не «прочностью стенки», а системой контроля, где учитываются свойства материалов, режимы течения, сорбционные эффекты, особенности технологии изготовления и возможности автоматизированного измерения.

Понимание этих принципов позволяет проектировать испытания правильно: выбирать метод по требуемой чувствительности и геометрии объекта, устранять ложные признаки, закладывать достаточное время экспозиции, формировать корректные критерии браковки и обеспечивать воспроизводимость измерений в условиях производства. Это и есть инженерный смысл испытаний на герметичность — не поиск невозможного идеала, а управление измеряемой реальностью микромира.

Текст подготовлен для публикации на сайте Leaklab.ru на основе материалов по физике утечек и промышленным методам контроля герметичности.
