Лабораторная практика в фотографиях

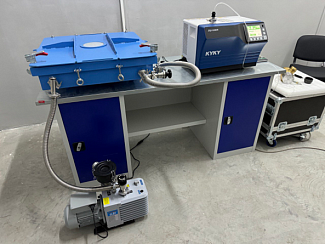

Испытательная система становится понятнее, когда видны её реальные элементы: течеискатель, камера, арматура, контрольная течь и средства регистрации. Фотографии Ликлаб дополняют технический разбор последовательностью от подготовки рабочего места до наблюдения за измерением.
Сначала определяют границы измерения
До пуска системы выделяют проверяемую полость, соединения оснастки и путь пробного газа. Эта схема определяет, что именно можно заключить по сигналу. Проверка прибора контрольной течью у входа и проверка всей системы через оснастку дают информацию о разных участках тракта.
Наблюдают фон и отклик

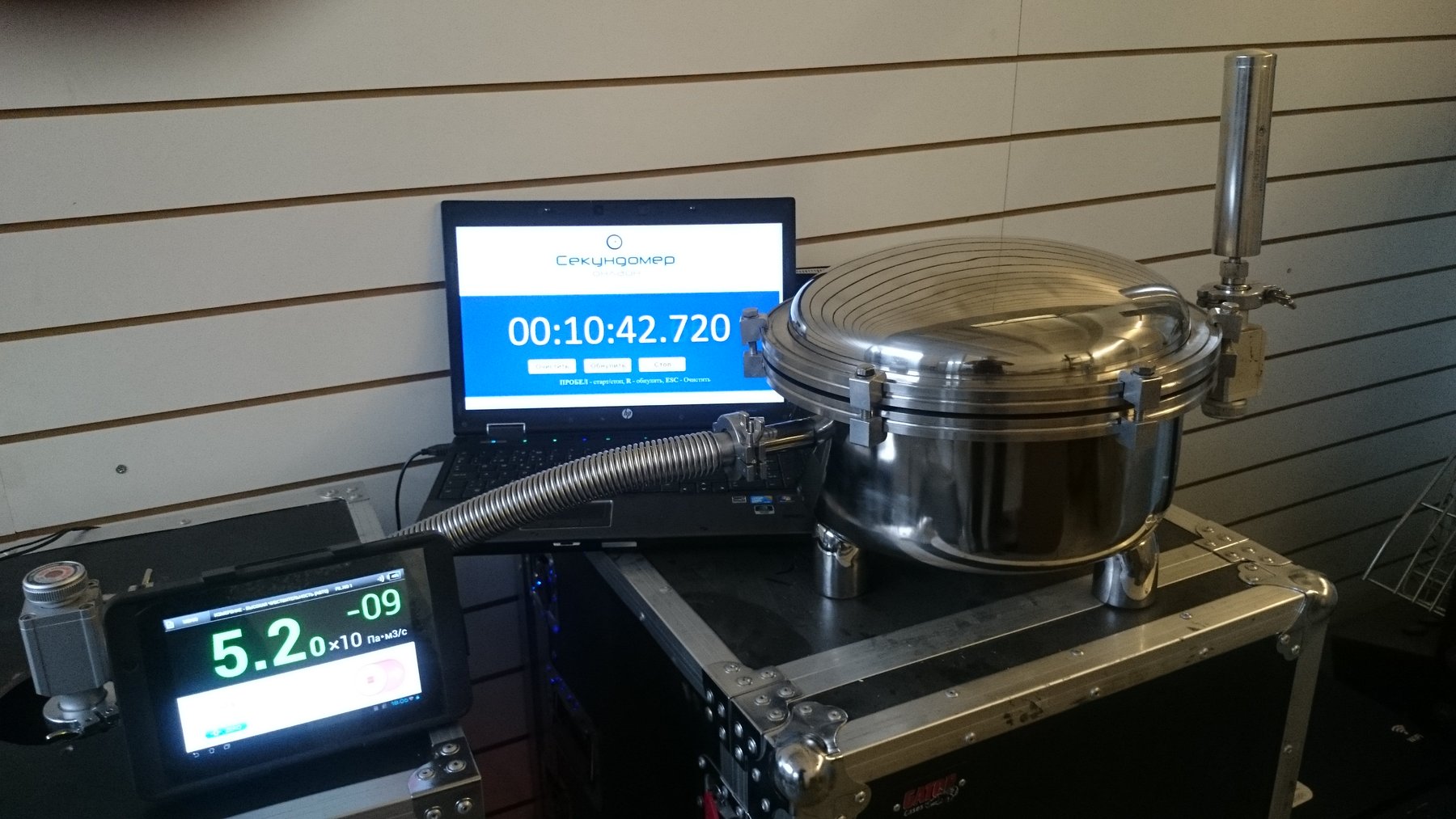

На практическом занятии полезно сравнить состояние до подачи пробного газа, появление отклика и возвращение к фону. Время отклика зависит от объёма и проводимости линий, поэтому скорость обследования соединений выбирают для собранной системы. Снимок экрана показывает отдельный момент; для заключения нужна запись условий и результатов за установленный интервал.
Измеряют и объясняют изменение давления
При изолированной от насоса полости и приблизительно постоянной температуре суммарную газовую нагрузку можно оценить как Q ≈ V · Δp / Δt. Здесь V — объём в м³, Δp — изменение давления в Па, Δt — время в секундах; результат выражается в Па·м³/с. Это оценка совокупного поступления газа, включая газовыделение поверхностей, а не автоматическое измерение единственной течи. Принцип и ограничения метода рассматриваются также в материале Leybold об испытаниях по изменению давления.
В рабочей записи сохраняют схему, применённые приборы, единицы, время выдержки, состояние клапанов и температурные условия. Такая запись позволяет повторить испытание и сопоставить результаты после изменения оснастки или устранения дефекта.
Вопрос абсолютной герметичности в инженерной практике давно утратил философскую окраску и приобрёл строгий метрологический смысл. Как следует из фундаментальных работ в области контроля проникающими веществами, абсолютная герметичность недостижима и непроверяема в принципе
Любой конструкционный материал обладает микропористостью, внутренними напряжениями, зонами термического влияния и структурной неоднородностью. Задача инженера заключается не в поиске идеального монолита, а в количественном измерении и нормировании неизбежной утечки.
Именно на этом принципе построена деятельность специализированных лабораторий контроля герметичности. Практическая реализация изложенных в теории методов на современном производстве требует не только оборудования, но и выстроенной технологической дисциплины. В качестве примера можно привести лабораторию контроля герметичности «Ликлаб», деятельность которой ориентирована на промышленное применение газовых и капиллярных методов в соответствии с отраслевыми и международными требованиями.
В основе работы лаборатории лежит принцип дифференцированного выбора метода контроля. Для поверхностных дефектов применяются капиллярные методы с использованием люминесцентных пенетрантов. Как известно, эффективность такого контроля определяется качеством подготовки поверхности. Любая остаточная шероховатость или загрязнение способно исказить картину индикации. Поэтому в лабораторной практике «Ликлаб» особое внимание уделяется очистке, обезжириванию и регламентированному освещению. Ультрафиолетовая облучённость и фоновая освещённость контролируются измерительными приборами, что исключает субъективный фактор при визуальной оценке.
Капиллярная дефектоскопия остаётся одним из наиболее наглядных методов, однако её чувствительность ограничена выявлением дефектов, выходящих на поверхность. Для сквозных каналов и микротечей лаборатория применяет методы течеискания, основанные на измерении потока газа. Поток определяется как произведение изменения давления на объём, отнесённое к времени, и имеет размерность м³·Па/с. Физически это эквивалентно мощности утечки — передаче энергии через дефект. Такой подход принципиально отличает профессиональное течеискание от примитивной оценки «есть течь — нет течи».
Наиболее чувствительным инструментом лаборатории является гелиевая масс-спектрометрия. Используемые установки включают вакуумные системы с турбомолекулярными насосами, обеспечивающими глубокий вакуум и селективную регистрацию атомов гелия. Принцип работы основан на ионизации газовой смеси и разделении ионов в магнитном поле по отношению массы к заряду. Лёгкие ионы гелия имеют характерную траекторию и регистрируются детектором при практически полном подавлении фоновых газов.
В лабораторной практике широко применяется режим противотока, при котором анализатор подключается к форвакуумной линии турбомолекулярного насоса. Тяжёлые молекулы остаточных газов эффективно отбрасываются насосом, тогда как атомы гелия благодаря высокой диффузионной подвижности способны проникать навстречу потоку. Такой режим существенно повышает чувствительность и устойчивость измерений.
Помимо масс-спектрометрии, в зависимости от задач применяются галогенные, катарометрические и химические методы. Галогенный метод используется при необходимости локализации дефектов средней величины, однако строго регламентируется с точки зрения фоновой концентрации и промышленной безопасности. Химические индикаторные методы целесообразны для крупногабаритных объектов, где применение вакуумных технологий затруднено.
Особое направление деятельности лаборатории «Ликлаб» — разработка и внедрение собственных методик и оборудования, включая портативные течеискатели и участки контроля «под ключ». Практика показывает, что эффективность контроля определяется не только чувствительностью прибора, но и корректной организацией процесса: предварительной осушкой изделий, выбором пробного газа, стабилизацией температуры, исключением паразитных потоков воздуха и учётом конструктивных особенностей объекта.
Важнейшим элементом работы лаборатории является обучение персонала заказчика. Современное течеискание — это область, где пересекаются термодинамика, вакуумная техника, физика ионизации и химия поверхностных явлений. Без понимания физических процессов невозможно обеспечить воспроизводимость результатов.
Практический опыт «Ликлаб» подтверждает фундаментальный вывод теории: граница между «годным» и «дефектным» объектом определяется не наличием или отсутствием микропор, а величиной контролируемого потока утечки и его соответствием нормативам. Инженерное мастерство заключается в умении измерять это несовершенство с высокой точностью и удерживать его в допустимых пределах. Именно в этом состоит реальное содержание современной промышленной безопасности.
