Гелиевые масс-спектрометрические течеискатели LeakLab

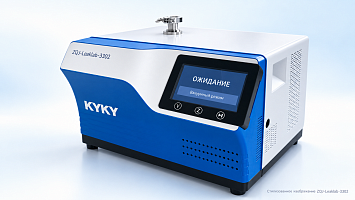

Модельный ряд течеискателей ZQJ-LeakLabТечеискатели ZQJ-LeakLab предназначены для вакуумного контроля герметичности, локализации течей способом обдува гелием, количественного измерения потока гелия и интеграции в промышленные испытательные стенды. Лаборатория LeakLab поставляет линейку течеискателей в нескольких исполнениях. Модификации отличаются типом молекулярного насоса и типом форвакуумного насоса, что позволяет выбрать прибор под требования производства, чистоты, метрологического оформления, сервиса и бюджета. |
|
Техническое предложение LeakLab
Лаборатория LeakLab предлагает поставку, внедрение, обучение персонала, сервисное обслуживание и метрологическое сопровождение гелиевых масс-спектрометрических течеискателей ZQJ-LeakLab. Приборы применяются для контроля вакуумных систем, трубопроводной арматуры, теплообменников, герметичных корпусов, криогенного оборудования, технологических сборок, приборных блоков и изделий ответственного назначения.
Все исполнения серии могут поставляться с русскоязычной технической документацией, обучением операторов, методической поддержкой и комплектом вакуумной оснастки под конкретную задачу заказчика.
1. Модельный ряд ZQJ-LeakLab
| Модель | Молекулярный насос | Форвакуумный насос | Основное назначение |
|---|---|---|---|
| ZQJ-LeakLab-3300 | KYKY molecular pump | Oil foreline pump | Базовое производственное исполнение с молекулярным насосом KYKY и масляным пластинчато-роторным форвакуумным насосом. |
| ZQJ-LeakLab-3301 | KYKY molecular pump | Dry foreline pump | Исполнение с сухим форвакуумным насосом для чистых производственных зон и задач, где нежелательно применение масла в насосной системе. |
| ZQJ-LeakLab-3700 | Pfeiffer molecular pump | KYKY oil foreline pump | Исполнение с молекулярным насосом Pfeiffer и масляным форвакуумным насосом KYKY для предприятий, где требуется насосный узел европейского класса. |
| ZQJ-LeakLab-3701 | Pfeiffer molecular pump | Chinese brand dry foreline pump | Исполнение с молекулярным насосом Pfeiffer и сухим форвакуумным насосом китайского производства для чистого технологического применения. |
2. Назначение течеискателей серии ZQJ-LeakLab
Течеискатели ZQJ-LeakLab применяются для обнаружения и количественного измерения малых течей с использованием гелия в качестве индикаторного газа. Основной метод работы приборов - вакуумный метод контроля герметичности. Проверяемое изделие подключают к входному фланцу течеискателя, вакуумируют до заданного давления, после чего наружные поверхности, сварные швы, фланцы, вводы, клапаны и другие потенциальные зоны негерметичности обдувают гелием.
При наличии дефекта гелий проходит через течь во внутренний вакуумированный объем и поступает в масс-спектрометрическую систему. Прибор регистрирует поток гелия, отображает значение течи и позволяет сравнить результат с установленной нормой герметичности.
| Область применения | Типовые объекты контроля |
|---|---|
| Вакуумная техника | Вакуумные камеры, насосные посты, клапаны, вводы, фланцы, сильфоны, сварные соединения и технологические линии. |
| Атомная и энергетическая промышленность | Оборудование и трубопроводы, теплообменники, арматура, герметичные узлы и изделия ответственного назначения. |
| Приборостроение и электроника | Герметичные корпуса, датчики, приборные блоки, модули, малые объемы и изделия с высокими требованиями к герметичности. |
| Промышленная арматура | Корпуса клапанов, затворы, сальниковые узлы, сварные зоны, присоединительные фланцы и испытательные стенды арматуры. |
| Криогенное оборудование | Вакуумная изоляция, межстенные пространства, трубопроводы, коллекторы, патрубки и арматура криогенных систем. |
3. Выбор исполнения по типу насосной системы
При выборе течеискателя важно учитывать не только чувствительность, но и состав насосной системы. Масляный форвакуумный насос дает хорошую скорость предварительной откачки, устойчивость к производственной эксплуатации и простое обслуживание. Сухой форвакуумный насос применяют там, где важны чистота, отсутствие масляного тумана и снижение риска загрязнения технологической зоны.
| Исполнение | Преимущества | Когда выбирать |
|---|---|---|
| Масляный форвакуумный насос | Хорошая производительность, понятное обслуживание, доступность масла и расходных материалов, рациональная стоимость владения. | Производственные участки, ремонтные службы, сервисные задачи, контроль изделий среднего объема и лабораторные испытания. |
| Сухой форвакуумный насос | Отсутствие масла в рабочей части насоса, более чистая эксплуатация, снижение риска масляного загрязнения и отсутствие масляного тумана. | Чистые помещения, электронная промышленность, приборостроение, изделия с повышенными требованиями к чистоте и процессам без масла. |
| Молекулярный насос KYKY | Сбалансированное промышленное исполнение, хорошая совместимость с базовой конструкцией прибора, доступность сервисной поддержки. | Большинство задач контроля герметичности, где требуется надежный прибор с рациональной стоимостью. |
| Молекулярный насос Pfeiffer | Исполнение для заказчиков, которые предъявляют особые требования к происхождению и классу высоковакуумного насосного узла. | Ответственные участки, специальные закупочные требования, предприятия с унифицированным парком насосного оборудования Pfeiffer. |
4. Полностью русифицированный интерфейс LeakLab
Приборы серии ZQJ-LeakLab имеют полностью русифицированный интерфейс. Перевод выполнен специалистами Лаборатории LeakLab с учетом корректной технической терминологии, применяемой в вакуумной технике, гелиевом масс-спектрометрическом течеискании и промышленном контроле герметичности.
Русскоязычное меню адаптировано для операторов, инженеров ОТК, специалистов лабораторий контроля герметичности, метрологических служб и сервисных инженеров. В интерфейсе технически корректно переведены режимы течеискания, параметры калибровки, единицы измерения, предупреждения, аварийные сообщения, настройки клапанов, настройки фильтрации и функции регистрации данных.
Нормативная ориентация интерфейса. Русификация учитывает практику применения ГОСТ Р 50.05.01-2018 для контроля герметичности оборудования и трубопроводов атомной промышленности, а также терминологию современных нормативных документов по испытаниям на герметичность.
| Раздел интерфейса | Что русифицировано | Практическое значение |
|---|---|---|
| Главный экран | Течь, давление на входе, форвакуумное давление, состояние прибора, напуск, зуммер, предупреждения. | Оператор быстро понимает состояние прибора и готовность к контролю. |
| Настройки течеискания | Вакуумный режим, режим щупа, коэффициенты, контрольные течи, пороги переключения и параметры капилляра. | Настройка прибора выполняется на языке производственной методики контроля. |
| Калибровка | Внутренняя калибровка, проверка калибровки, значение калиброванной течи и запрос калибровки. | Снижается риск ошибки при подготовке прибора к измерениям. |
| Ошибки и предупреждения | Коды неисправностей, причины и рекомендации по действиям оператора. | Персонал быстрее принимает решение о продолжении работы, остановке прибора или обращении в сервис. |
5. Технические характеристики
| Параметр | Значение |
|---|---|
| Тип прибора | Гелиевый масс-спектрометрический течеискатель |
| Индикаторный газ | Гелий 4He |
| Основной метод контроля | Вакуумный метод с обдувом изделия гелием |
| Минимально обнаруживаемая течь по 4He | Менее 5 × 10-13 Па·м3/с |
| Максимально измеряемая течь по 4He | 1 × 10-1 Па·м3/с |
| Максимальное давление начала течеискания | 1200 Па |
| Время отклика | Не более 1 секунды |
| Единица отображения по умолчанию | Па·м3/с |
| Режимы чувствительности | Грубый контроль, точный контроль, сверхточный контроль |
| Входной фланец | KF25 |
| Выхлоп форвакуумного насоса | KF25 |
| Габаритные размеры | 757 × 482 × 944 мм |
| Масса | Около 82 кг |
6. Режимы работы и принцип контроля
Рабочий цикл течеискателя построен на автоматическом переключении вакуумных линий и режимов чувствительности. После подключения изделия прибор выполняет предварительную откачку. По мере снижения давления на входе течеискатель переходит в грубый, точный или сверхточный режим. Такая логика защищает масс-спектрометрическую систему от перегрузки по давлению и последовательно повышает чувствительность контроля.
| Режим | Условие перехода | Назначение |
|---|---|---|
| Предварительная откачка | После запуска контроля | Снижение давления в проверяемом изделии до диапазона безопасного течеискания. |
| Грубый контроль | Давление ниже 1000 Па | Первичное обнаружение крупных и средних течей без перегрузки масс-спектрометрической системы. |
| Точный контроль | Давление ниже 100 Па | Увеличение чувствительности и уверенная регистрация малых потоков гелия. |
| Сверхточный контроль | Давление ниже 10 Па | Максимальная чувствительность при поиске малых и сверхмалых течей. |
7. Интерфейсы, управление и удаленное наблюдение
Течеискатели ZQJ-LeakLab могут применяться как самостоятельные приборы или как измерительные модули в составе автоматизированных установок контроля герметичности. Для интеграции предусмотрены дискретные, аналоговые и цифровые интерфейсы.
| Интерфейс | Назначение | Применение |
|---|---|---|
| I/O | Дискретные входы и выходы управления | Старт контроля, состояние готовности, сигнал тревоги, блокировки и управление от ПЛК. |
| RS232 | Проводная связь с компьютером | Настройка, передача данных и подключение к рабочему месту оператора. |
| RS485 | Промышленная линия связи | Интеграция в стенд, шкаф управления или систему регистрации параметров. |
| Аналоговый выход | Передача измерительного сигнала | Регистрация значения течи на внешнем модуле, самописце или ПЛК. |
| Wi-Fi, опция | Удаленное наблюдение экрана и сигнала течи | Контроль крупногабаритных изделий, когда оператор находится возле зоны обдува. |
Проводное подключение сохраняется как базовый вариант. Для задач с повышенными требованиями к помехоустойчивости, непрерывности связи и промышленной надежности прибор может использовать стандартное проводное подключение к дисплею, компьютеру или системе управления.
8. Калибровка и проверка чувствительности
Для достоверного измерения течи течеискатель должен регулярно проходить внутреннюю калибровку и проверку чувствительности. Внутренняя калибровка выполняется по встроенной контрольной течи. При необходимости применяют внешнюю контрольную течь с известным потоком гелия. Это особенно важно при вводе прибора в эксплуатацию, после ремонта, после замены значимых узлов и при настройке производственной методики контроля.
| Операция | Когда выполняется | Назначение |
|---|---|---|
| Прогрев прибора | Перед ответственной калибровкой и точным измерением | Стабилизация вакуумной системы, источника ионов и предварительного усилителя. |
| Внутренняя калибровка | Перед серией испытаний или по запросу прибора | Настройка показаний по встроенной контрольной течи. |
| Проверка внешней контрольной течью | При вводе в эксплуатацию, аттестации методики или контроле работоспособности | Независимое подтверждение чувствительности и корректности измерительного тракта. |
| Поверка средства измерений | После утверждения типа и в установленные сроки | Официальное подтверждение метрологических характеристик конкретного экземпляра прибора. |
9. Внесение течеискателей ZQJ-LeakLab в Государственный реестр средств измерений
Для применения течеискателя как средства измерений в регулируемых сферах модель прибора должна пройти процедуру утверждения типа средства измерений и быть внесена в Государственный реестр средств измерений. Это особенно важно для предприятий атомной промышленности, энергетики, оборонного комплекса, метрологических служб и производств, где результаты измерения течи должны иметь документально подтвержденный метрологический статус.
Лаборатория LeakLab сопровождает процесс подготовки течеискателей ZQJ-LeakLab к внесению в реестр средств измерений. Такая работа включает подготовку технической документации, описание вариантов исполнения, идентификацию программного обеспечения, подбор образцов, взаимодействие с испытательной организацией и подготовку материалов для утверждения типа.
Важно. Утверждение типа средства измерений и поверка конкретного экземпляра являются разными процедурами. Утверждение типа закрепляет метрологическую модель прибора. Поверка подтверждает пригодность конкретного течеискателя к применению в пределах утвержденного типа.
9.1 Этапы утверждения типа
| Этап | Содержание работ |
|---|---|
| 1 | Формирование метрологической концепции. Определяются измеряемая величина, диапазон измерений, единицы, режимы работы, варианты исполнения и условия эксплуатации. |
| 2 | Подготовка документации. Формируются руководство по эксплуатации, техническое описание, паспортные данные, сведения о программном обеспечении и комплектности. |
| 3 | Подготовка образцов. На испытания передаются экземпляры течеискателя в заявленных исполнениях с согласованной насосной системой и программной версией. |
| 4 | Испытания в целях утверждения типа. Проверяются метрологические характеристики, стабильность показаний, влияние условий эксплуатации, идентификация прибора и соответствие документации. |
| 5 | Описание типа и методика поверки. Закрепляются назначение, принцип действия, метрологические характеристики, программное обеспечение, комплектность и порядок поверки. |
| 6 | Внесение в реестр. После положительного завершения процедуры сведения о типе средства измерений вносятся в Государственный реестр. |
| 7 | Поверка экземпляров. После утверждения типа конкретные приборы могут проходить первичную и периодическую поверку. |
9.2 Что получает заказчик после утверждения типа
| Документ или результат | Практическое значение |
|---|---|
| Утвержденный тип средства измерений | Модель прибора может применяться как средство измерений в рамках установленных характеристик и условий эксплуатации. |
| Описание типа | Фиксирует метрологические характеристики, состав, принцип действия, варианты исполнения и идентификационные признаки прибора. |
| Методика поверки | Устанавливает порядок подтверждения метрологической пригодности конкретного экземпляра течеискателя. |
| Первичная поверка | Подтверждает пригодность поставляемого экземпляра к применению по назначению. |
| Периодическая поверка | Позволяет поддерживать метрологический статус прибора в процессе эксплуатации. |
10. Соответствие российской практике контроля герметичности
Приборы ZQJ-LeakLab ориентированы на применение в российской инженерной практике контроля герметичности. Они позволяют выполнять вакуумный метод с обдувом гелием, регистрировать величину течи в Па·м3/с, работать с порогами годности, выполнять калибровку и документировать результаты контроля.
При подготовке русскоязычного интерфейса и методических материалов LeakLab учитывает терминологию и требования нормативных документов, применяемых в сфере испытаний на герметичность, включая ГОСТ Р 50.05.01-2018, ГОСТ 28517-90, ГОСТ Р 59286-2020, ГОСТ 9544-2015, ПНАЭ Г-7-019-89 и другие документы, если они применимы к конкретному объекту контроля.
11. Комплект поставки
Комплект поставки формируется под задачу заказчика. Базовая поставка может быть расширена вакуумной оснасткой, калиброванными течами, щуповой линией, программным обеспечением, запасными частями, документами для метрологического оформления и учебно-методическими материалами.
| Позиция | Возможное включение в комплект |
|---|---|
| Течеискатель ZQJ-LeakLab | Одна из моделей серии: ZQJ-LeakLab-3300, ZQJ-LeakLab-3301, ZQJ-LeakLab-3700 или ZQJ-LeakLab-3701. |
| Руководство по эксплуатации | Русская редакция LeakLab с технически корректной терминологией. |
| Вакуумная оснастка KF | Переходники, заглушки, центрирующие кольца, хомуты, сильфоны и шланги под задачу заказчика. |
| Контрольная течь | Внешняя контрольная течь для проверки чувствительности и настройки методики контроля. |
| Щуповая линия | Поставляется при необходимости выполнения щупового метода или специальных сервисных задач. |
| Опция Wi-Fi и удаленного дисплея | Поставляется по согласованию, если требуется дистанционное наблюдение сигнала течи. |
| Метрологические документы | Предоставляются в зависимости от статуса модели в реестре средств измерений и условий поставки. |
12. Ввод в эксплуатацию, обучение и сервис
LeakLab выполняет ввод течеискателя в эксплуатацию, обучение операторов, настройку режимов контроля и разработку практических рекомендаций под конкретные изделия. Обучение может включать основы вакуумной техники, выбор режима откачки, работу с гелием, внутреннюю калибровку, проверку чувствительности, подготовку изделий, поиск течей способом обдува и оформление результатов.
| Направление | Содержание работ |
|---|---|
| Пусконаладка | Проверка питания, заземления, вакуумной линии, запуска насосов, фона, калибровки и сигнала. |
| Обучение операторов | Включение, прогрев, подключение изделия, запуск контроля, обдув гелием, запись результата, напуск и выключение. |
| Сервисная диагностика | Проверка насосов, клапанов, катодов, датчиков давления, интерфейсов, фонового сигнала и герметичности внутренних линий. |
| Методическая поддержка | Подбор режима, порога, времени выдержки, контрольной течи, схемы обдува и формы протокола. |
13. Рекомендации по выбору модели
| Задача заказчика | Рекомендуемое исполнение |
|---|---|
| Стандартный производственный контроль и сервисная диагностика | ZQJ-LeakLab-3300 с молекулярным насосом KYKY и масляным форвакуумным насосом. |
| Чистые зоны, электронные изделия и процессы без масла | ZQJ-LeakLab-3301 с молекулярным насосом KYKY и сухим форвакуумным насосом. |
| Требование к применению молекулярного насоса Pfeiffer при масляной форвакуумной откачке | ZQJ-LeakLab-3700 с молекулярным насосом Pfeiffer и масляным форвакуумным насосом KYKY. |
| Требование к молекулярному насосу Pfeiffer и сухой форвакуумной откачке | ZQJ-LeakLab-3701 с молекулярным насосом Pfeiffer и сухим форвакуумным насосом китайского производства. |
Поставка течеискателей ZQJ-LeakLab от Лаборатории LeakLab
Лаборатория LeakLab поставляет течеискатели ZQJ-LeakLab-3300, ZQJ-LeakLab-3301, ZQJ-LeakLab-3700 и ZQJ-LeakLab-3701, выполняет ввод в эксплуатацию, обучение персонала, настройку режимов контроля, сервисное обслуживание, методическую поддержку и сопровождение работ по внесению приборов в Государственный реестр средств измерений.
При необходимости течеискатель может быть поставлен как самостоятельный прибор или как часть комплексной установки контроля герметичности с вакуумной оснасткой, системой подачи гелия, промышленной автоматикой и регистрацией результатов испытаний.
Контакты LeakLab: mail@leaklab.ru, +7 (812) 715-00-17
