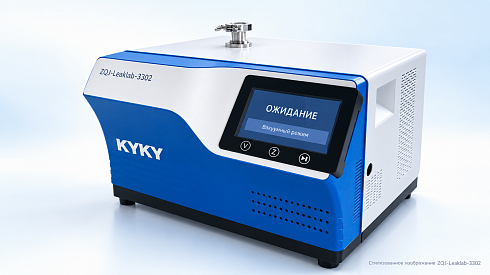

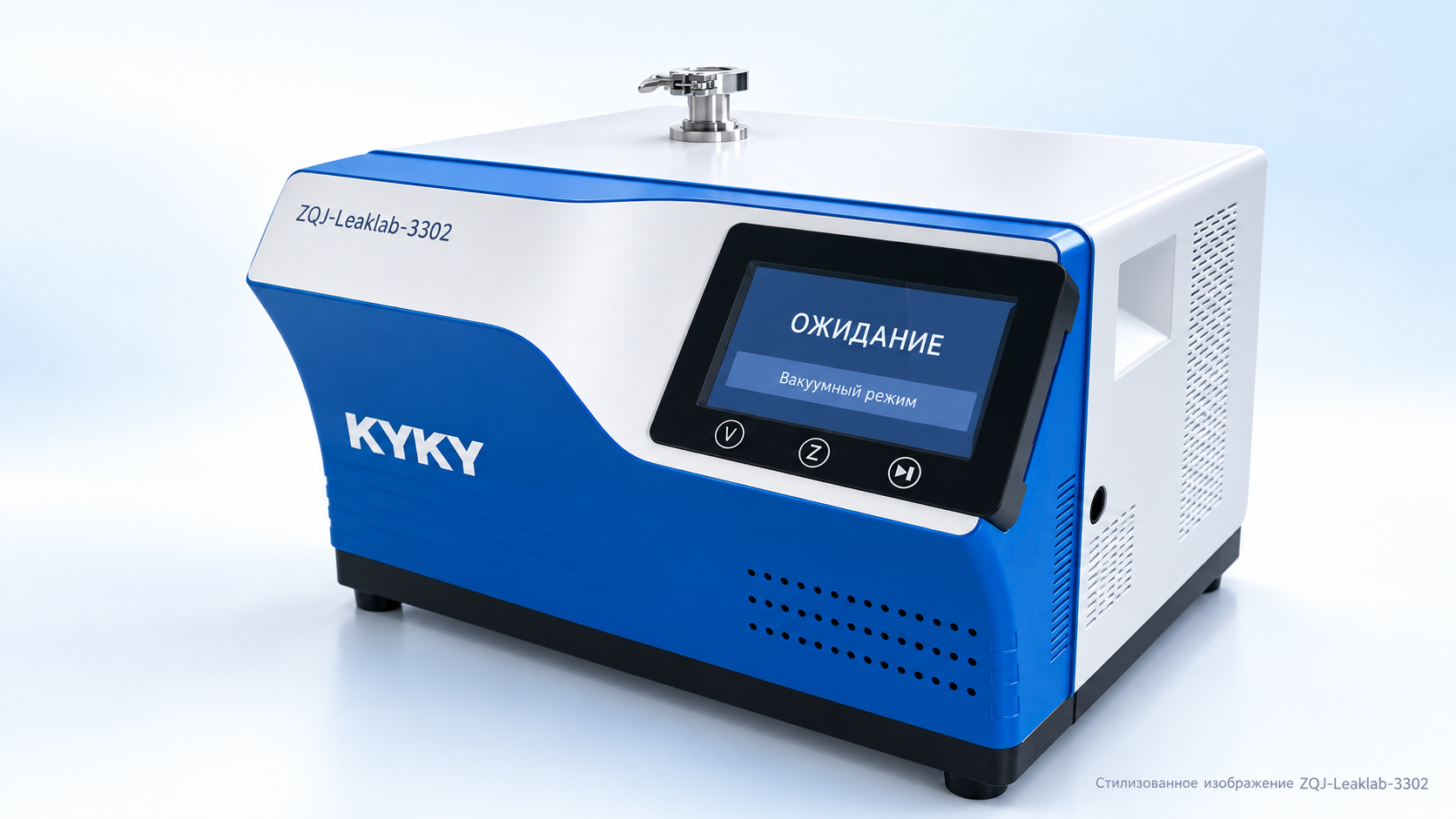

ZQJ-Leaklab-3302 предназначен для обнаружения и локализации негерметичности по потоку гелия. Настольный гелиевый масс-спектрометрический течеискатель с форвакуумным насосом ULVAC GHD-031. При массе 55 кг и габаритах 543 × 421 × 359 мм он занимает меньше места, чем напольные модели серии, и подходит для лабораторного рабочего поста или интеграции в испытательный стенд.
Как работает гелиевое течеискание
При вакуумном методе изделие подключают к входу прибора и откачивают. Гелий подают снаружи к предполагаемому месту течи: газ, прошедший через дефект, регистрируется масс-спектрометрическим анализатором. В щуповом методе изделие заполняют гелием или согласованной газовой смесью, а выходящий газ отбирают щупом. Метод, давление испытания и допустимый поток выбирают с учётом прочности изделия и технического задания.
Прибор применяют для контроля вакуумных узлов, теплообменников, арматуры, сварных соединений и герметичных сборок. Минимальный обнаруживаемый поток характеризует предел обнаружения прибора и не является погрешностью измерения или автоматически достижимым пределом контроля любого изделия.
Технические характеристики ZQJ-Leaklab-3302
| Параметр | Значение |
|---|---|
| Модель | ZQJ-Leaklab-3302 |
| Габариты Д × Ш × В | 543 × 421 × 359 мм |
| Масса | 55 кг |
| Форвакуумный насос | ULVAC GHD-031; быстрота в сравнительной таблице не приведена |
| Методы контроля | Вакуумный VAC и щуповый SNIF |
| Пробный газ | Гелий ⁴He |
| Минимальный обнаруживаемый поток, VAC | 5 × 10⁻¹³ Па·м³/с |
| Максимальный обнаруживаемый поток, VAC | 1 × 10⁻² Па·м³/с |
| Диапазоны индикации VAC | Грубые течи: 10⁻²…10⁻⁷; нормальный: 10⁻⁷…10⁻¹⁰; высокая чувствительность: 10⁻¹⁰…10⁻¹³ Па·м³/с |
| Отклик VAC | Не более 1 с |
| Минимальный обнаруживаемый поток, SNIF | 5 × 10⁻⁸ Па·м³/с |
| Максимальный обнаруживаемый поток, SNIF | 1 × 10⁻² Па·м³/с |
| Диапазон индикации SNIF | 10⁻⁸…10⁻² Па·м³/с |
| Отклик SNIF | Не более 3 с при длине линии щупа 3 м |
| Максимальное давление на входе | 2200 Па (±10 %) |
| Запуск ТМН | Менее 3 минут; это не время полного метрологического прогрева |
| Нити ионного источника | 2 иридиевые нити с покрытием оксидом иттрия |
| Единицы потока | Па·м³/с, мбар·л/с, Торр·л/с, атм·см³/с, sccm, sccs, мТорр·л/с |
| Вход и выхлоп форвакуумного насоса | KF25 / KF25 — патрубки прибора |
| Максимальное давление на порту напуска | 1,1 × 10⁵ Па |
| Турбомолекулярный насос | SplitFlow80; быстрота действия по N₂ — 60 л/с |
| Интерфейсы | I/O: DB37-M; RS485: DB9-F; RS232: DB9-F |
| Электропитание | 220 В переменного тока ±10 %, 50 Гц |
| Номинальная мощность | 2000 Вт по сравнительной таблице поставщика |
| Защита / категория перенапряжения | IP30 / II |
| Рабочая температура | +5…+45 °C |
| Температура хранения | −10…+55 °C |
| Относительная влажность | Менее 80 % |
| Место эксплуатации | В помещении, высота менее 2000 м |
| Шум | Менее 70 дБ |
Общие параметры приведены по предоставленной сравнительной таблице трёх исполнений. Значение 10⁻¹³ Па·м³/с в диапазоне индикации не следует подменять паспортным пределом обнаружения 5 × 10⁻¹³ Па·м³/с. Быстрота ТМН 60 л/с относится к азоту, а не к эффективной откачке гелия через вход прибора. Время полного цикла зависит от объёма, проводимости соединений, газовыделения и выбранной методики.
Сравнение трёх исполнений
| Параметр | ZQJ-Leaklab-3300 | ZQJ-Leaklab-3301 | ZQJ-Leaklab-3302 |
|---|---|---|---|
| Исполнение | Напольное, на колёсах | Напольное | Настольное |
| Форвакуумный насос | Масляный пластинчато-роторный | VSPL15 | ULVAC GHD-031 |
| Быстрота форвакуумного насоса | 4 л/с | 4 л/с | В сравнительной таблице не указана |
| Размеры Д × Ш × В, мм | 872 × 490 × 1032 | 872 × 490 × 1032 | 543 × 421 × 359 |
| Масса, кг | 140 | 140 | 55 |
Подготовка, калибровка и проверка результата
Проверяют питание и защитное заземление, чистоту соединений, свободный выхлоп и герметичность тракта. Для 3300 руководство устанавливает прогрев не менее 20 минут перед точными измерениями и калибровкой. Калибровку выполняют по фактическому значению встроенной или внешней калиброванной течи. Перед контролем оценивают фон гелия, корректность установки нуля и устойчивость отклика. Для других исполнений последовательность подтверждают по их документации и конфигурации.
Для интеграции 3300 предусмотрены последовательные интерфейсы с командами ASCII, 19200 бит/с, 8 бит данных, 1 стоп-бит, без чётности. Одновременное управление по RS232 и RS485 не допускается. Совместимость команд и распиновку остальных моделей подтверждают до подключения к ПЛК. Наличие RS485 само по себе не означает поддержку Modbus.
Русская документация и сервис LeakLab
Лаборатория контроля герметичности Ликлаб выполняет поставку и сервис в России, помогает подобрать метод контроля, комплект принадлежностей и подключение к стенду. В запросе укажите объём изделия, пробный газ, давление испытания, допустимый поток, требуемый цикл и требования к чистоте. Наличие конкретного исполнения, комплектность и срок отгрузки согласуются при заказе.
Обновлённое русское руководство ZQJ-Leaklab-3300: полная веб-версия, PDF и DOCX. Оно описывает 3300; применение процедур к 3301/3302 требует проверки соответствия конфигурации. Текст и пояснительные иллюстрации переведены на русский язык. Русская редакция документа не подтверждает наличие русской прошивки в конкретном приборе.
