Металлическая прокладка для уплотнения соединения CF. В таблице приведены отдельные артикулы и типоразмеры из перечня CBVAC. Вариантов: 10.
Описание
Металлическая прокладка для уплотнения соединения CF. В таблице приведены отдельные артикулы и типоразмеры из перечня CBVAC.

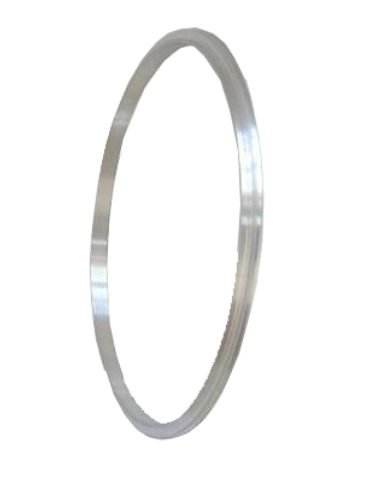

Каталожное изображение семейства CBVAC. На изображении показан представитель серии, конкретная поставка определяется артикулом.
Технические данные и исполнения
| Артикул CBVAC | Размер / исполнение | Материал / ответная часть | Масса нетто |
|---|---|---|---|
| 7355 | DN 16, A = 21,3, B = 16,2 мм | Бескислородная медь | 0,01 кг |
| 7356 | DN 25, A = 34,9, B = 25,6 мм | Бескислородная медь | 0,01 кг |
| 7357 | DN 35, A = 48,1, B = 36,8 мм | Бескислородная медь | 0,02 кг |
| 7358 | DN 50, A = 61,6, B = 52 мм | Бескислородная медь | 0,02 кг |
| 7359 | DN 63, A = 82,4, B = 63,6 мм | Бескислородная медь | 0,05 кг |
| 7360 | DN 80, A = 99, B = 82 мм | Бескислородная медь | 0,07 кг |
| 7361 | DN 100, A = 120,5 мм; B уточнить по чертежу | Бескислородная медь | 0,07 кг |
| 7362 | DN 150, A = 171,3, B = 152,5 мм | Бескислородная медь | 0,1 кг |
| 7363 | DN 200, A = 222,1, B = 203,3 мм | Бескислородная медь | 0,14 кг |
| 7364 | DN 250, A = 273,1, B = 254 мм | Бескислородная медь | 0,2 кг |
Подбор и комплектация
Подбирайте прокладку по геометрии ответных фланцев CF. После разборки обычно устанавливают новую прокладку. Чистоту, состояние ножевых кромок, последовательность затяжки и режим прогрева проверяют по документации фланца; одного обозначения DN для оценки всего узла недостаточно. В исходном перечне для артикула 7361 размер B напечатан неоднозначно; его необходимо подтвердить по чертежу перед заказом.
Наличие, срок и комплектность поставки подтверждаются в предложении. Для подбора приложите схему вакуумного тракта, чертёж присоединений и требования к рабочей среде.
Перечень вакуумных компонентов CBVAC, строки 113–122. Общий технический каталог Ликлаб.
Смежные компоненты
Центрирующее кольцо KF CBVAC
Центрирующее кольцо ISO-K (LF) CBVAC

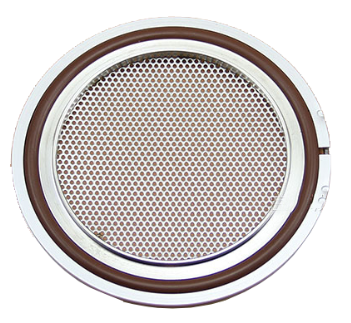

Центрирующее кольцо KF с сетчатым фильтром CBVACПодобрать исполнение
