Центрирование и уплотнение разъёмного вакуумного соединения. Исполнения с сеткой дополнительно ограничивают перенос крупных частиц по магистрали. Вариантов: 20.
Описание
Центрирование и уплотнение разъёмного вакуумного соединения. Исполнения с сеткой дополнительно ограничивают перенос крупных частиц по магистрали.

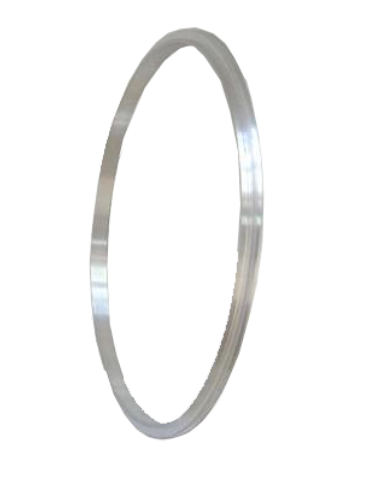

Каталожное изображение семейства CBVAC. На изображении показан представитель серии, конкретная поставка определяется артикулом.
Технические данные и исполнения
| Артикул CBVAC | Размер / исполнение | Материал / ответная часть | Масса нетто |
|---|---|---|---|
| 7637 | DN 63 | Алюминиевый сплав | 0,02 кг |
| 7647 | DN 63 | Нержавеющая сталь 304 | 0,06 кг |
| 7638 | DN 80 | Алюминиевый сплав | 0,03 кг |
| 7648 | DN 80 | Нержавеющая сталь 304 | 0,09 кг |
| 7639 | DN 100 | Алюминиевый сплав | 0,03 кг |
| 7649 | DN 100 | Нержавеющая сталь 304 | 0,09 кг |
| 7640 | DN 160 | Алюминиевый сплав | 0,04 кг |
| 7650 | DN 160 | Нержавеющая сталь 304 | 0,12 кг |
| 7641 | DN 200 | Алюминиевый сплав | 0,05 кг |
| 7651 | DN 200 | Нержавеющая сталь 304 | 0,15 кг |
| 7642 | DN 250 | Алюминиевый сплав | 0,08 кг |
| 7652 | DN 250 | Нержавеющая сталь 304 | 0,23 кг |
| 7643 | DN 320 | Алюминиевый сплав | 0,2 кг |
| 7653 | DN 320 | Нержавеющая сталь 304 | 0,58 кг |
| 7644 | DN 400 | Алюминиевый сплав | 0,25 кг |
| 7654 | DN 400 | Нержавеющая сталь 304 | 0,72 кг |
| 7645 | DN 500 | Алюминиевый сплав | 0,36 кг |
| 7655 | DN 500 | Нержавеющая сталь 304 | 1,04 кг |
| 7646 | DN 630 | Алюминиевый сплав | 0,45 кг |
| 7656 | DN 630 | Нержавеющая сталь 304 | 1,3 кг |
Подбор и комплектация
Проверьте стандарт фланца, DN, материал кольца и наличие эластомерного уплотнения в комплекте. Совместимость NBR или фторэластомера с газом, температурой и способом очистки согласуют отдельно. Центрирующее кольцо, уплотнение и зажим образуют один согласованный узел.
Наличие, срок и комплектность поставки подтверждаются в предложении. Для подбора приложите схему вакуумного тракта, чертёж присоединений и требования к рабочей среде.
Перечень вакуумных компонентов CBVAC, строки 134–153. Общий технический каталог Ликлаб.
