CBVAC: комплектация вакуумного тракта

Фотографии и практика Ликлаб

CBVAC в реальной вакуумной системе

Комплектацию удобно начинать с задачи камеры, затем переходить к насосам и обвязке. Реальная фотография CBVAC SSH20 показывает компактную безмасляную ступень, а снимки вакуумных узлов — требования к соединениям и измерению. Производитель отдельных деталей на общих иллюстрациях обвязки не устанавливается по внешнему виду.

Что указать для подбора насосной группы

В исходные данные включают объём камеры, целевое давление, газовую нагрузку, состав среды и требуемый цикл. Отдельно описывают ограничения по маслу, наличие конденсируемых паров и частиц. Для турбомолекулярной ступени проверяют допустимое давление форвакуума, питание, охлаждение и алгоритм пуска по документации выбранной модели.

От фланца насоса до рабочего объёма

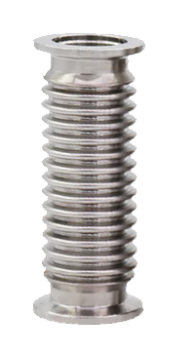

Переходники, сильфоны и клапаны образуют общий тракт. У каждого соединения должны совпадать стандарт, размер и тип уплотнения; внешне близкие фланцы не гарантируют совместимость. Для тяжёлого агрегата предусматривают собственную опору и сервисный доступ. Гибкая линия может облегчить монтаж, но её длину и проход выбирают с учётом требуемой откачки.

Измерение и проверка после сборки

Работу собранной системы оценивают у камеры и, при необходимости, в промежуточных точках. Записывают ход откачки, положения клапанов и условия измерения. Если результат отличается от расчётного, последовательно проверяют насосы, проводимость, газовую нагрузку и герметичность. Для подбора конкретных компонентов CBVAC используйте карточки каталога с обозначениями моделей и техническими документами.
