Вакуумные затворы KYKY CC / UC: ручной привод
CC: DN35–400, CF / ISO-F, до 10⁻⁶ Па. UC: CF, до 10⁻⁷ Па.
Шиберный затвор CC разобщает камеру и откачную линию. Открытая пластина освобождает проход. Исполнение выбирают по DN, фланцу, монтажному положению и способу управления. Для более глубокого вакуума предусмотрена серия UC с металлическим наружным уплотнением и уплотнением пластины FKM.
Технические характеристики
| Параметр | Значение |
|---|---|
| Привод | Ручной |
| Фланцы серии CC | CF / ISO-F |
| Диапазон давления | 10⁻⁶–10⁵ Па |
| Натекание | ≤1,3×10⁻¹⁰ Па·м³/с |
| Прогрев: открыт / закрыт | 150 / 120 °C |
| Индикация положения | Механическая |
Модели и исполнения
| Модель | DN | Масса, кг | Монтаж | Питание / воздух |
|---|---|---|---|---|
| CC-35B | 35 | 5 | Любой | Не требуется |
| CC-50B | 50 | 7 | Любой | Не требуется |
| CC-63B | 63 | 9 | Любой | Не требуется |
| CC-80A | 80 | 10 | Любой | Не требуется |
| CC-100A | 100 | 14 | Любой | Не требуется |
| CC-150A | 150 | 24 | Любой | Не требуется |
| CC-200A | 200 | 38 | Любой | Не требуется |
| CC-250A | 250 | 52 | Любой | Не требуется |
| CC-320B | 320 | 108 | Горизонтально | Не требуется |
| CC-400B | 400 | 165 | Горизонтально | Не требуется |
Сверхвысоковакуумная серия UC
Фланцы CF. Диапазон 10⁻⁷–10⁵ Па; натекание ≤1×10⁻¹¹ Па·м³/с. Наружное уплотнение — металлическое; уплотнение пластины — FKM. Прогрев: 200 °C в открытом и 180 °C в закрытом положении. Ресурс по каталогу — более 100 000 циклов; перепад при открытии — менее 1000 Па.
| Модель | DN по таблице | Масса, кг | Питание / воздух |
|---|---|---|---|
| UC-35B | 35 | 6 | Не требуется |
| UC-50B | 50 | 8 | Не требуется |
| UC-63B | 63 | 10 | Не требуется |
| UC-80A / UC-80B¹ | 80 | 12 | Не требуется |
| UC-100A | 100 | 14 | Не требуется |
| UC-150A | 150 | 26 | Не требуется |
| UC-200A | 200 | 42 | Не требуется |
| UC-250A | 250 | 56 | Не требуется |
| UC-320B | 300¹ | 115 | Не требуется |
| UC-400B | 400 | 170 | Не требуется |

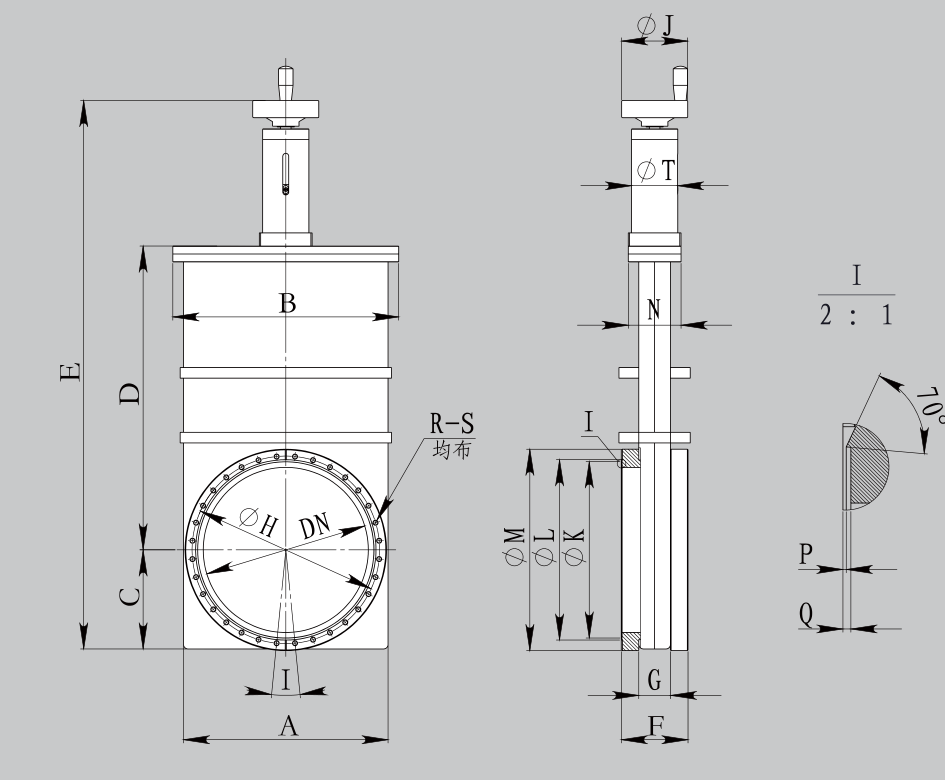

Габариты CC — CF
Габариты CC — CF
Обозначения размеров соответствуют чертежу изготовителя. Размеры в миллиметрах. Перед изготовлением ответных деталей требуется согласованный чертёж конкретного исполнения.
| Модель | Фланец | A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | Q | R-S | T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CC-35B | CF35 | 82 | 95 | 37 | 95 | 315 | 62.5 | 34.5 | 58.7 | 60 | 25 | 42 | 48.3 | 70 | 62 | 0.5 | 1.2 | 6-M6 | 45 |
| CC-50B | CF50 | 92 | 124 | 42 | 142 | 331.5 | 71.5 | 34.5 | 72.4 | 45 | 80 | 55.6 | 61.6 | 86 | 65 | 0.5 | 1.2 | 8-M8 | 60 |
| CC-63B | CF63 | 105 | 130 | 48.5 | 166 | 362 | 71.5 | 34.5 | 92.2 | 45 | 80 | 77 | 82.4 | 114 | 65 | 0.5 | 1.2 | 8-M8 | 60 |
| CC-80A | CF80 | 136 | 158 | 64 | 191 | 409.5 | 70 | 34 | 110 | 22.5 | 80 | 93 | 99 | 130 | 64 | 0.5 | 1.2 | 16-M8 | 60 |
| CC-100A | CF100 | 152 | 178 | 75 | 226 | 468 | 76 | 36 | 130.3 | 22.5 | 80 | 115 | 120.6 | 160 | 64 | 0.5 | 1.2 | 16-M8 | 60 |
| CC-150A | CF150 | 200 | 228 | 96 | 300 | 614.5 | 80 | 40 | 181 | 18 | 80 | 166 | 171.4 | 210 | 75 | 0.5 | 1.2 | 20-M8 | 70 |
| CC-200A | CF200 | 248 | 276 | 123 | 385 | 728.5 | 94 | 42 | 231.8 | 15 | 100 | 217 | 222.1 | 259 | 75 | 0.5 | 1.2 | 24-M8 | 70 |
| CC-250A | CF250 | 310 | 342 | 150 | 460 | 830.5 | 101 | 48 | 284 | 11.25 | 100 | 267 | 273.1 | 319 | 80 | 0.5 | 1.2 | 32-M8 | 70 |
| CC-320B | CF320 | 391 | 415 | 195.5 | 592.5 | 1033 | 124 | 60 | 338.1 | 11.25 | 125 | 320 | 326.4 | 425 | 85 | 0.5 | 1.2 | 32-M10 | 75 |
| CC-400B | CF400 | 480 | 509 | 240 | 738 | 1236 | 140 | 62 | 437.9 | 9 | 125 | 419 | 424.4 | 510 | 91 | 0.5 | 1.2 | 40-M10 | 75 |

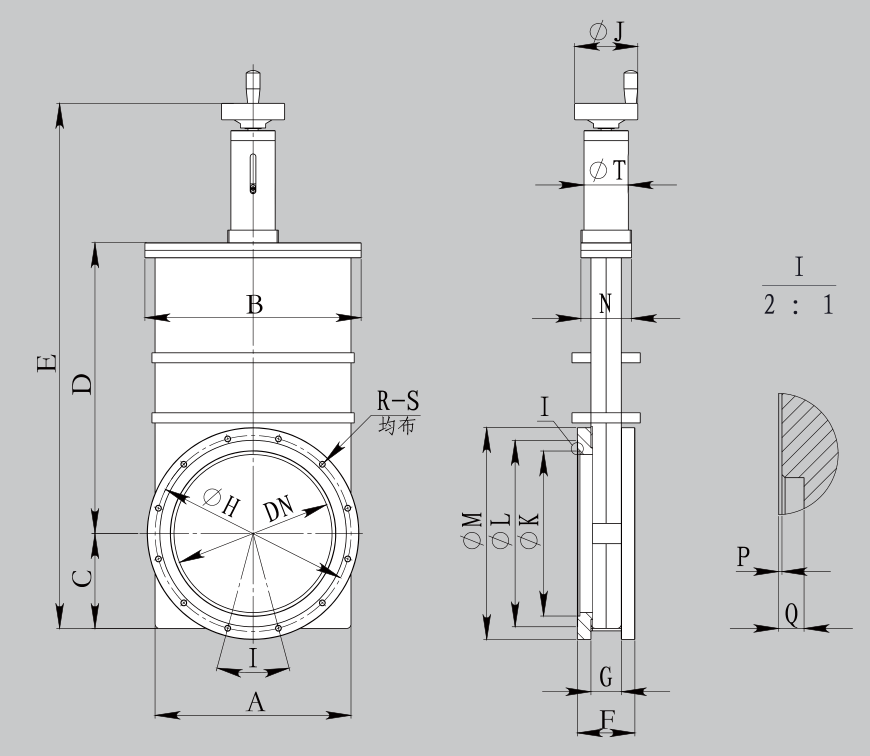

Габариты CC — ISO-F
Габариты CC — ISO-F
Обозначения размеров соответствуют чертежу изготовителя. Размеры в миллиметрах. Перед изготовлением ответных деталей требуется согласованный чертёж конкретного исполнения.
| Модель | Фланец | A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | Q | R-S | T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CC-35B | ISO-F35 | 82 | 95 | 37 | 95 | 315 | 62.5 | 34.5 | 80 | 90 | 25 | 41.2 | 65 | 100 | 62 | 0.2 | 3 | 4-M8 | 45 |
| CC-50B | ISO-F50 | 92 | 124 | 42 | 142 | 331.5 | 71.5 | 34.5 | 90 | 90 | 80 | 52.2 | 75 | 110 | 65 | 0.5 | 4 | 4-M8 | 60 |
| CC-63B | ISO-F63 | 105 | 130 | 48.5 | 166 | 362 | 71.5 | 34.5 | 110 | 90 | 80 | 70 | 95 | 130 | 65 | 0.5 | 4 | 4-M8 | 60 |
| CC-80A | ISO-F80 | 136 | 158 | 64 | 191 | 409.5 | 70 | 34 | 125 | 45 | 80 | 83 | 110 | 145 | 64 | 0.5 | 4 | 8-M8 | 60 |
| CC-100A | ISO-F100 | 152 | 178 | 75 | 226 | 468 | 76 | 34 | 145 | 45 | 80 | 102 | 125 | 165 | 64 | 0.5 | 4 | 8-M8 | 60 |
| CC-150A | ISO-F150 | 200 | 228 | 96 | 300 | 614.5 | 80 | 40 | 200 | 45 | 80 | 153 | 185 | 225 | 75 | 0.5 | 4 | 8-M10 | 70 |
| CC-200A | ISO-F200 | 248 | 276 | 123 | 385 | 728.5 | 86 | 42 | 260 | 30 | 100 | 213 | 245 | 285 | 75 | 0.5 | 4 | 12-M10 | 70 |
| CC-250A | ISO-F250 | 310 | 342 | 150 | 460 | 830.5 | 91 | 48 | 310 | 30 | 100 | 261 | 295 | 335 | 80 | 0.5 | 4 | 12-M10 | 70 |
| CC-320B | ISO-F320 | 391 | 415 | 195.5 | 592.5 | 1033 | 124 | 60 | 395 | 30 | 125 | 318.2 | 370 | 425 | 85 | 0.5 | 5 | 12-M12 | 75 |
| CC-400B | ISO-F400 | 480 | 509 | 240 | 738 | 1236 | 140 | 62 | 480 | 22.5 | 125 | 400.5 | 450 | 510 | 91 | 0.5 | 5 | 16-M12 | 75 |
¹ Для U-серий с индексом 320B в таблице указан DN300. Для UC-80 встречаются обозначения A и B. Перед заказом необходимо согласовать точную модель и чертёж.
Подбор и ввод в эксплуатацию
Передайте Ликлаб схему вакуумного тракта, давление с обеих сторон затвора, состав газа, температуру, DN и стандарт фланцев. Для автоматизации укажите питание, управляющий интерфейс, сигналы положения и требуемое состояние при потере питания или воздуха.
- Согласовать модель, материалы уплотнений, монтажный чертёж и комплектность.
- Проверить чистоту соединений, ориентацию затвора, опоры и доступ для обслуживания.
- Проверить пневматику или питание, концевые сигналы и блокировки установки.
- Выполнить контроль герметичности и пробные циклы в согласованных режимах; для APC — настройку контура с выбранным вакуумметром.
Периодичность обслуживания определяют по руководству изготовителя, числу циклов и загрязнению процесса. Калибровка относится к измерительной цепи давления и вакуумметру; для затвора проверяют ход, положение, герметичность и работу автоматики. Конкретный состав работ и критерии приёмки фиксируют в техническом задании.
Источник: каталог KYKY «Vacuum accessory (valve, gauges)», декабрь 2025, печатные страницы 8–11; 20–26. Русская техническая редакция: 30.09.2026. Карточка не заменяет паспорт и согласованную спецификацию. Наличие конкретного исполнения подтверждается отдельно.
