Круглые высоковакуумные затворы KYKY GCQ DN100–1250
Пневматические затворы до 10⁻⁵ Па: стандартные DN100–400 и крупные DN500–1250.
GCQ с круглым проходом перекрывает высоковакуумную магистраль. Серия включает компактные модели DN100–400 и крупногабаритные модели ISO-F. Эти исполнения следует отличать от прямоугольного GCQ, который изготавливают под размеры технологического окна.
Технические характеристики
| Параметр | Значение |
|---|---|
| Привод | Пневматический |
| Диапазон давления | 10⁻⁵–10⁵ Па |
| Натекание | ≤6,7×10⁻¹⁰ Па·м³/с |
| Индикация | Магнитные выключатели |
| Прогрев: открыт / закрыт | 150 / 120 °C |
Модели и исполнения
| Модель | DN | Масса, кг | Воздух, МПа |
|---|---|---|---|
| GCQ-100A | 100 | 14 | 0,4–0,5 |
| GCQ-150A | 150 | 23 | 0,4–0,5 |
| GCQ-200A | 200 | 38 | 0,4–0,5 |
| GCQ-250A | 250 | 55 | 0,4–0,5 |
| GCQ-320B | 320 | 116 | 0,5–0,6 |
| GCQ-400B | 400 | 176 | 0,5–0,6 |
| GCQ-500B | 500 | 286 | 0,6–0,7 |
| GCQ-630B | 630 | 552 | 0,6–0,7 |
| GCQ-800B | 800 | 720 | 0,6–0,7 |
| GCQ-1000B | 1000 | 1421 | 0,6–0,7 |
| GCQ-1250B | 1250 | 2200 | 0,6–0,7 |

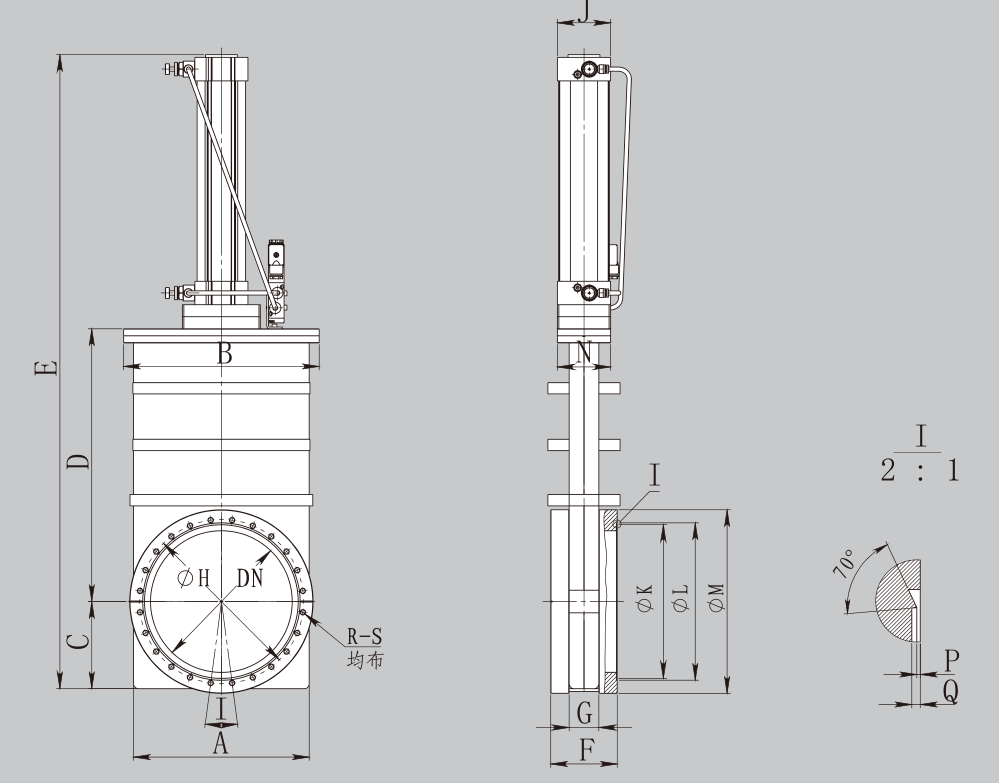

Габариты GCQ DN100–400 — CF
Габариты GCQ DN100–400 — CF
Обозначения размеров соответствуют чертежу изготовителя. Размеры в миллиметрах. Перед изготовлением ответных деталей требуется согласованный чертёж конкретного исполнения.
| Модель | Фланец | A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | Q | R-S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GCQ-100A | CF100 | 152 | 178 | 75 | 226 | 562.5 | 76 | 36 | 130.3 | 22.5 | 53 | 115 | 120 | 160 | 64 | 0.5 | 1.2 | 16-M8 |
| GCQ-150A | CF150 | 200 | 228 | 96 | 300 | 713.5 | 80 | 40 | 181 | 18 | 65 | 166 | 171.4 | 210 | 75 | 0.5 | 1.2 | 20-M8 |
| GCQ-200A | CF200 | 248 | 276 | 123 | 385 | 895 | 94 | 42 | 231.8 | 15 | 75 | 217 | 222.1 | 253 | 75 | 0.5 | 1.2 | 24-M8 |
| GCQ-250A | CF250 | 310 | 342 | 150 | 460 | 1062 | 101 | 48 | 284 | 11.25 | 95 | 267 | 273.1 | 305 | 80 | 0.5 | 1.2 | 32-M8 |
| GCQ-320B | CF320 | 391 | 415 | 195.5 | 592.5 | 1309 | 124 | 60 | 338.1 | 11.25 | 95 | 320 | 326.4 | 425 | 104 | 0.5 | 1.2 | 32-M10 |
| GCQ-400B | CF400 | 480 | 509 | 240 | 738 | 1600 | 140 | 62 | 437.9 | 22.5 | 115 | 419 | 424.4 | 510 | 110 | 0.5 | 1.2 | 40-M10 |

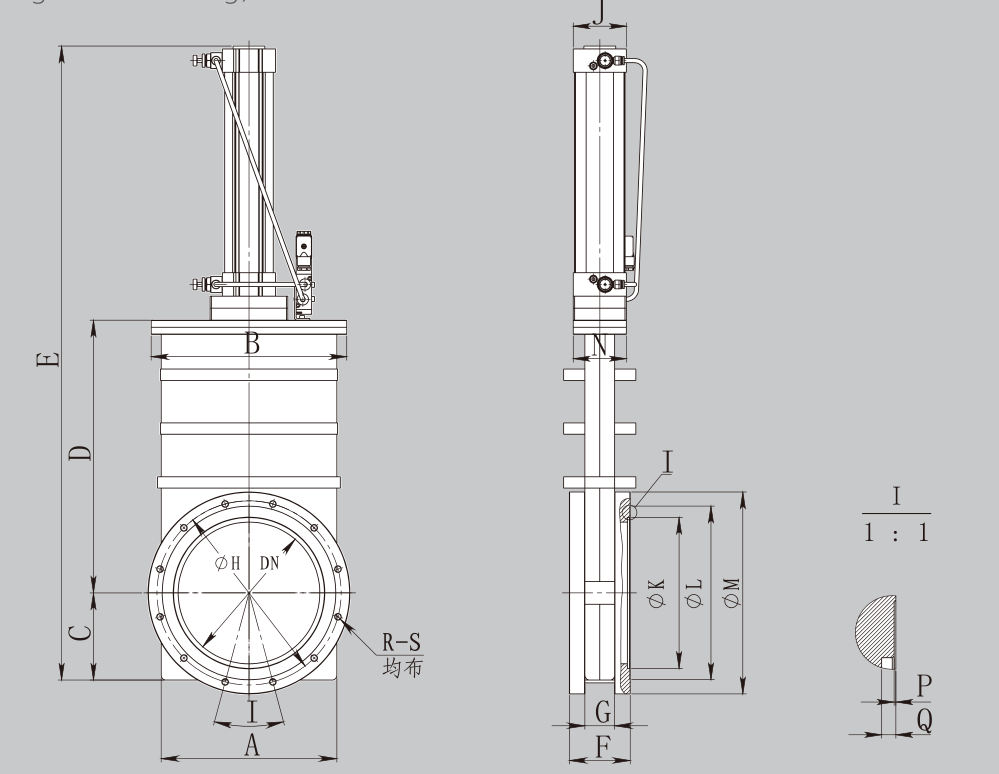

Габариты GCQ DN100–400 — ISO-F
Габариты GCQ DN100–400 — ISO-F
Обозначения размеров соответствуют чертежу изготовителя. Размеры в миллиметрах. Перед изготовлением ответных деталей требуется согласованный чертёж конкретного исполнения.
| Модель | Фланец | A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | Q | R-S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GCQ-100A | ISO-F100 | 152 | 178 | 75 | 226 | 562.5 | 76 | 36 | 145 | 45 | 53 | 102 | 125 | 165 | 64 | 0.5 | 4 | 8-M8 |
| GCQ-150A | ISO-F150 | 200 | 228 | 96 | 300 | 713.5 | 80 | 40 | 200 | 45 | 65 | 153 | 185 | 225 | 75 | 0.5 | 4 | 8-M10 |
| GCQ-200A | ISO-F200 | 248 | 276 | 123 | 385 | 895 | 86 | 42 | 260 | 30 | 75 | 213 | 245 | 285 | 75 | 0.5 | 4 | 12-M10 |
| GCQ-250A | ISO-F250 | 310 | 342 | 150 | 460 | 1062 | 91 | 48 | 310 | 30 | 95 | 261 | 295 | 335 | 80 | 0.5 | 4 | 12-M10 |
| GCQ-320B | ISO-F320 | 391 | 415 | 195.5 | 592.5 | 1309 | 124 | 60 | 395 | 30 | 95 | 318.2 | 370 | 425 | 104 | 0.5 | 5 | 12-M12 |
| GCQ-400B | ISO-F400 | 480 | 509 | 240 | 738 | 1600 | 140 | 62 | 480 | 22.5 | 115 | 400.5 | 450 | 510 | 110 | 0.5 | 5 | 16-M12 |
GCQ: обозначения размеров CF
GCQ: обозначения размеров ISO-F
DN100–400: в основной таблице указаны ISO-F и заказное присоединение; каталог также содержит чертежи CF. Стандарт фланца согласуют отдельно. Монтаж — в любом положении по таблице серии.
DN500–1250: ISO-F; горизонтально либо вертикально затвором вверх. Стандартные крупные затворы не допускают обратного перепада давления.
Подбор и ввод в эксплуатацию
Передайте Ликлаб схему вакуумного тракта, давление с обеих сторон затвора, состав газа, температуру, DN и стандарт фланцев. Для автоматизации укажите питание, управляющий интерфейс, сигналы положения и требуемое состояние при потере питания или воздуха.
- Согласовать модель, материалы уплотнений, монтажный чертёж и комплектность.
- Проверить чистоту соединений, ориентацию затвора, опоры и доступ для обслуживания.
- Проверить пневматику или питание, концевые сигналы и блокировки установки.
- Выполнить контроль герметичности и пробные циклы в согласованных режимах; для APC — настройку контура с выбранным вакуумметром.
Периодичность обслуживания определяют по руководству изготовителя, числу циклов и загрязнению процесса. Калибровка относится к измерительной цепи давления и вакуумметру; для затвора проверяют ход, положение, герметичность и работу автоматики. Конкретный состав работ и критерии приёмки фиксируют в техническом задании.
Источник: каталог KYKY «Vacuum accessory (valve, gauges)», декабрь 2025, печатные страницы 28–33. Русская техническая редакция: 30.09.2026. Карточка не заменяет паспорт и согласованную спецификацию. Наличие конкретного исполнения подтверждается отдельно.
