Комплект для обдува гелием КОГ

Комплект предназначен для обдува гелием контролируемого объекта при контроле герметичности масс-спектрометрическим методом. Комплект применяется при испытаниях на герметичность по ГОСТ Р 50.05.01-2018, ГОСТ 33257-2015, ОСТ 5.0170-81, ПНАЭ Г-7-019-89 и другим отраслевым нормативным документам.

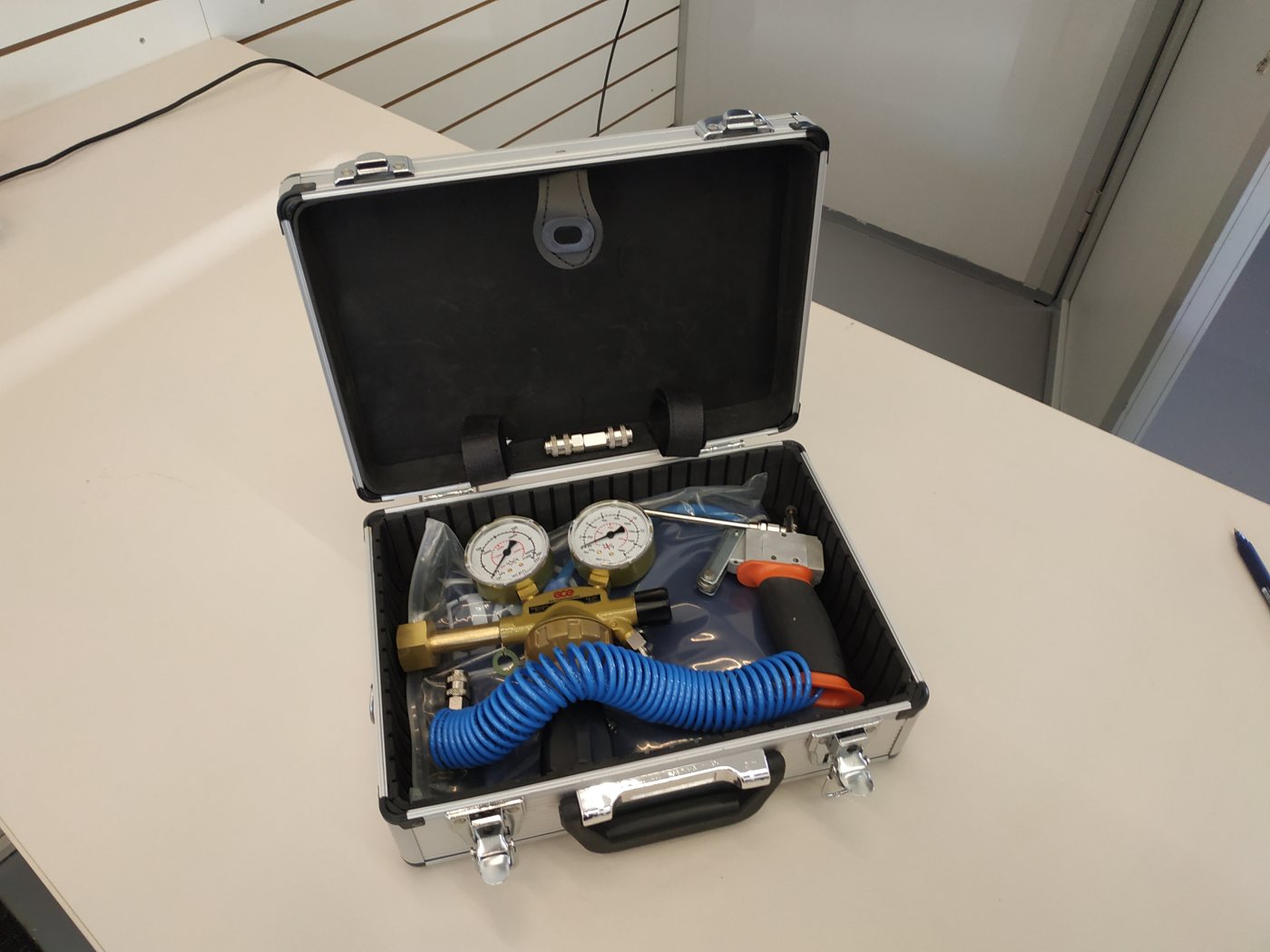

Комплект для обдува гелием включает: пистолет обдувочный с ручным регулятором расхода, редуктор гелиевый с переходом на быстросъемное цанговое соединение, витая трубка для подачи гелия, кейс для хранения комплекта, заключение о герметичности изделия, паспорт технический.

Комплект для обдува проверен на отсутствие течей по гелию в пределах чувствительности масс-спектрометрического течеискателя.

Порядок работы с комплектом

1)    Установить гелиевый редуктор на баллон с гелием, соблюдая технику безопасности и инструкцию по охране труда при работах по безопасной эксплуатации, хранению и транспортировке баллонов с газами.

2)    Проверить, что нижний вентиль редуктора закрыт (свободно вращается) и выходной кран редуктора закрыт. Открыть вентиль баллона. На левом манометре баллона должно отобразится давление в баллоне.

3)    Подключить быстросъемный штуцер обдувателя к выходу редуктора баллона. Открыть выходной кран редуктора. Медленно вращать нижний вентиль редуктора до достижения минимального давления 1 атм. на правом манометре редуктора. Распылять гелий на контролируемый объект нажатием на спусковой крючок пистолета обдувателя. По окончании работы – перекрыть выходной кран редуктора, закрыть нижний вентиль редуктора (свободно вращается), закрыть вентиль баллона. Отсоединить быстросъёмный штуцер обдувателя от редуктора.

Реализация способа обдува

Сущность способа обдува заключается в том, что изделие, подвергаемое контролю, подключается к течеискателю, вакуумируется до давления, позволяющего полностью открыть входной клапан течеискателя, после чего наружная поверхность изделия обдувается струей гелия. При наличии течи в изделии гелий попадает в его полость и фиксируется течеискателем. Контроль должен проводиться в такой последовательности:

• подготовленное изделие вакуумируется до давления 7 - 8 Па [(5 - 6) •10 -2 мм рт. ст.];
• при открытом на изделие входном клапане течеискателя отключается система вспомогательной откачки и проводится обдувание гелием наружной поверхности изделия.
• обдув следует начинать с мест подсоединения системы вспомогательной откачки к течеискателю; затем обдувается само изделие, начиная с верхних его участков с постепенным переходом к нижним;
• на первой стадии испытаний рекомендуется установить сильную струю гелия, охватывающую при обдуве сразу большую площадь. При обнаружении течи уменьшить струю гелия так, чтобы она слегка чувствовалась при поднесении пистолета - обдувателя к губам, и точно определить место сквозного дефекта.
• скорость перемещения обдувателя по контролируемой поверхности составляет 0,10-0,15 м/мин; при контроле изделий большого объема и протяженности следует, учитывая время запаздывания сигнала, уменьшить скорость обдува;
• при наличии больших сквозных дефектов и невозможности достижения требуемого вакуума в изделии для полного открытия входного клапана течеискателя при отключенной системе вспомогательной откачки сквозные дефекты отыскивать при включенной системе вспомогательной откачки. После обнаружения больших сквозных дефектов и их устранения проводится повторный контроль с целью нахождения дефектов с малой величиной натекания.

Способ обдува допускается применять для контроля незамкнутых элементов конструкций. Для его осуществления следует использовать вакуумные камеры-присоски, накладываемые или закрепляемые на контролируемой поверхности со стороны, противоположной обдуваемой.
