KYKY EM-8000: автоэмиссионная СЭМ с катодом Шоттки

KYKY EM-8000 — автоэмиссионный сканирующий электронный микроскоп с катодом Шоттки для задач, где недостаточно увидеть рельеф: требуется связать морфологию, фазовый контраст, геометрию образца и аналитические данные в воспроизводимом исследовании.

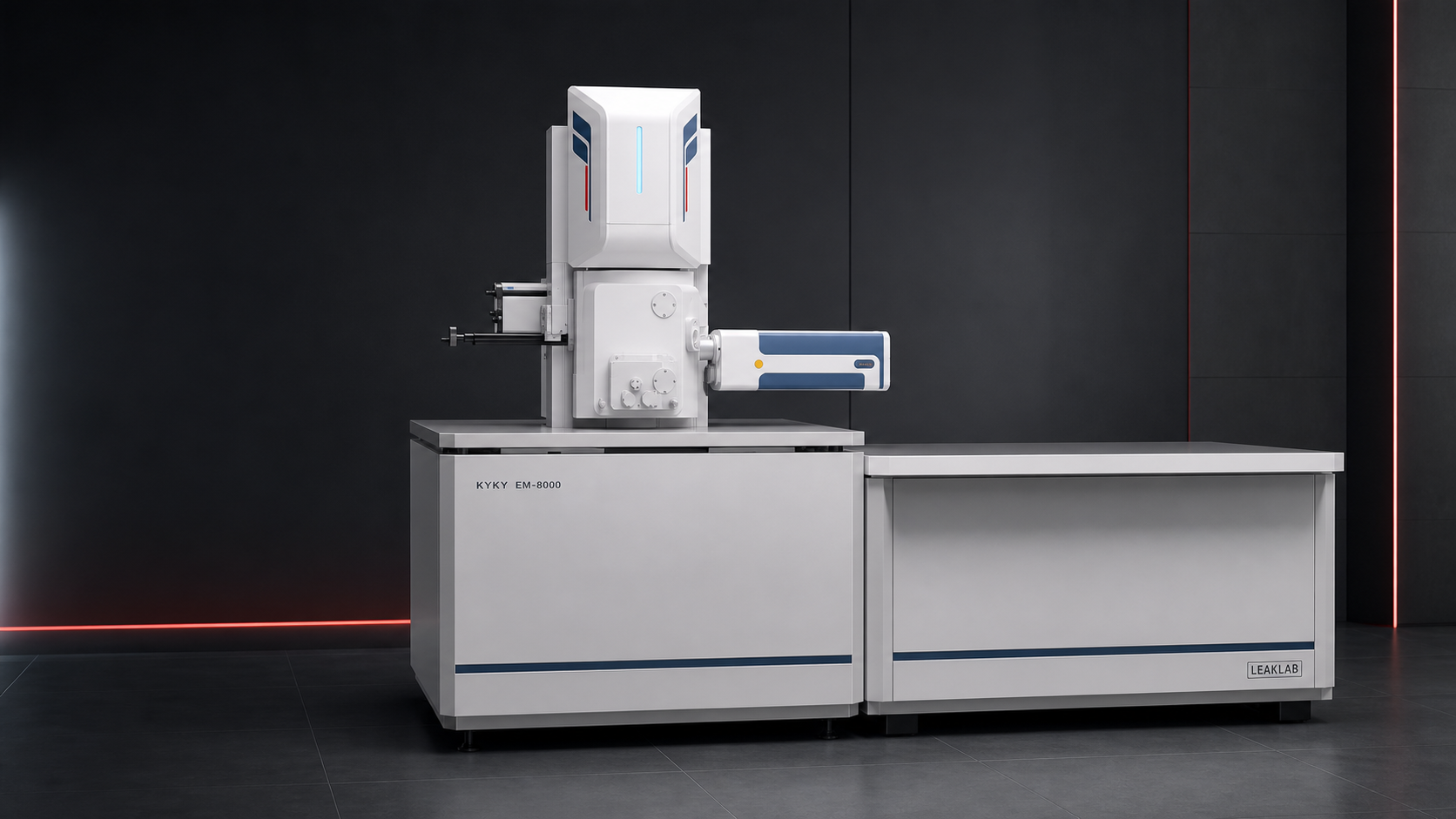

Автоэмиссионный сканирующий электронный микроскоп KYKY EM-8000

Редакционный визуал KYKY EM-8000. Фактическая компоновка, маркировка и набор аналитических модулей уточняются в согласованной поставочной спецификации.

1,5 нмзаявленное разрешение в режиме SE при 15 кВ

0,2–30 кВдиапазон ускоряющего напряжения

8×–800 000×указанный диапазон увеличений

до 175 мммаксимальный диаметр образца

Граница применимости характеристик. Значения приведены по продуктовой карточке KYKY EM-8000. Достижимое качество изображения зависит от режима пучка, рабочего расстояния, вакуума, проводимости и подготовки образца. Опции EDS, EBSD, CL, WDS и специализированные столики не считаются базовой комплектацией без прямого указания в договоре.

Зачем катоду Шоттки стабильный вакуум

В автоэмиссионной пушке яркий электронный пучок формируется источником с малой эффективной областью эмиссии. Это создаёт предпосылки для малого диаметра зонда и высокой детализации, но одновременно повышает требования к чистоте колонны, стабильности вакуума и юстировке электронно-оптического тракта. Поэтому EM-8000 следует рассматривать не как отдельную «камеру», а как систему из источника, линз, апертур, детекторов, вакуумного оборудования, столика и программного управления.

Указанный диапазон тока пучка 10 пА–0,3 мкА позволяет выбирать компромисс между пространственным разрешением, отношением сигнал/шум и скоростью накопления аналитического сигнала. Для чувствительных к электронному пучку материалов максимальный ток не является целью: режим задают исходя из допустимой дозы и требуемой информации.

SE и BSE отвечают на разные вопросы

Вторичные электроны

SE-сигнал особенно полезен для анализа топографии и мелкого рельефа поверхности. Контраст чувствителен к геометрии, рабочему расстоянию, наклону и локальному заряду.

Обратно отражённые электроны

Четырёхсегментный BSE-детектор помогает разделять композиционный и топографический вклад, исследовать фазы, включения и ориентацию поверхности.

Аналитические приставки

EDS, EBSD, CL и WDS расширяют исследование, но требуют согласованной геометрии камеры, портов, рабочего расстояния и программной интеграции.

Подтверждённая базовая архитектура

Подсистема	Указанная конфигурация	Инженерный смысл
Источник	Автоэмиссионная пушка с катодом Шоттки	Высокая яркость и малый диаметр зонда при корректной юстировке
Детекторы	Высоковакуумный SE; четырёхсегментный полупроводниковый BSE	Топографический и композиционный контраст
Вакуум	Ионный, турбомолекулярный и ротационный насосы	Разные ступени откачки источника, колонны и камеры
Столик	Пятиосевой эуцентрический моторизованный	Позиционирование области интереса и работа с аналитической геометрией
Перемещения	X 0–80 мм; Y 0–50 мм; Z 0–30 мм; R 0–360°; T −5…+70°	Диапазон движения необходимо сопоставлять с формой и высотой образца

Воспроизводимый цикл исследования

1. ЗадачаФиксируют требуемый масштаб, тип контраста и необходимость химического или кристаллографического анализа.

2. ОбразецОчищают, закрепляют, обеспечивают электрический контакт и при необходимости наносят проводящее покрытие.

3. НавигацияНа малом увеличении выбирают репрезентативную область и безопасную геометрию столика.

4. РежимНастраивают напряжение, ток, апертуру, рабочее расстояние, фокус и стигмацию.

5. ДетекторВыбирают SE или BSE, затем согласуют режим с аналитической приставкой.

6. СерияПолучают сопоставимые изображения при документированных настройках.

7. ПроверкаКонтролируют дрейф, заряд, загрязнение, насыщение и иные артефакты.

8. ПротоколСохраняют параметры съёмки, масштаб, идентификатор образца и историю обработки.

Инженерная схема системы

Для наглядного разбора архитектуры подготовлена отдельная русскоязычная техническая презентация. В публикацию включены только слайды, прошедшие редакционную и фактическую проверку.

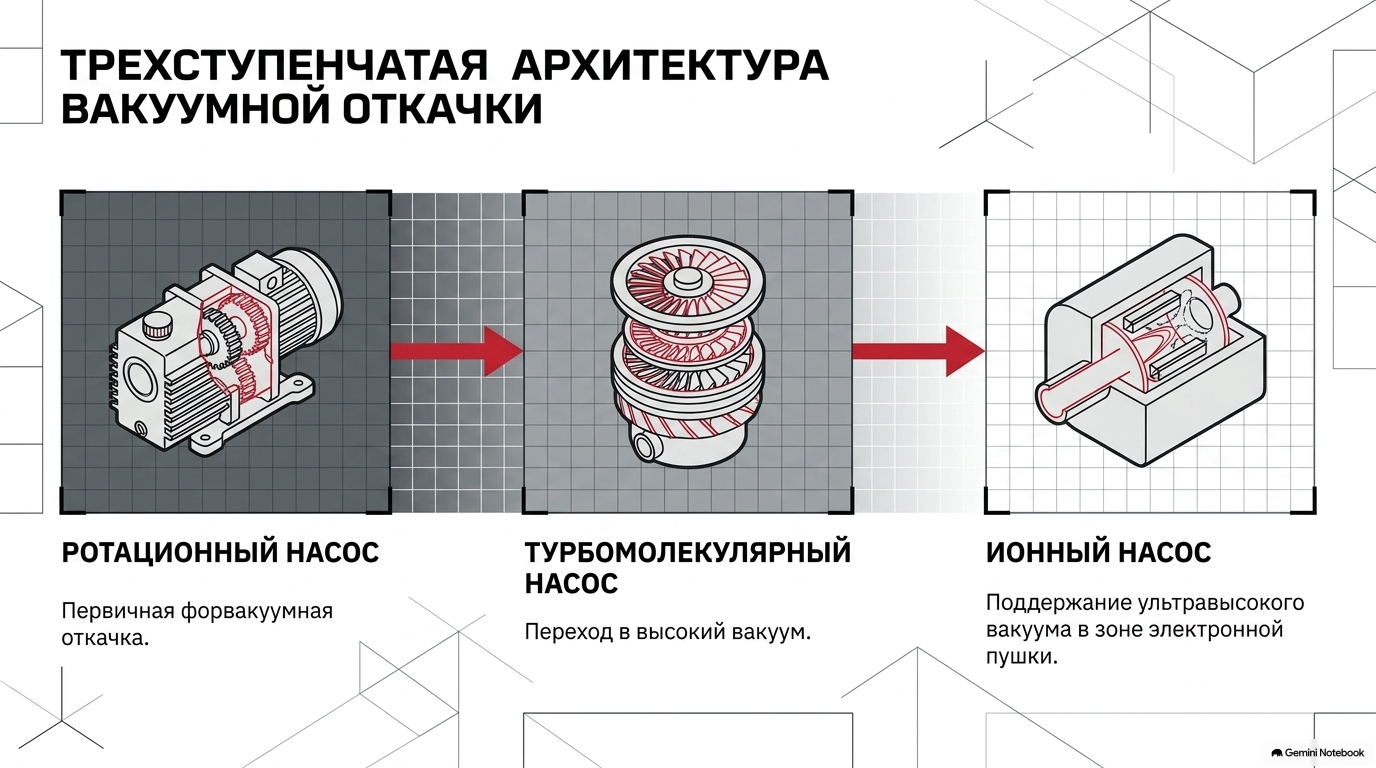

Трёхступенчатая вакуумная система KYKY EM-8000

Вакуумный тракт: разделение ступеней откачки помогает поддерживать условия, необходимые для стабильной работы электронной колонны.

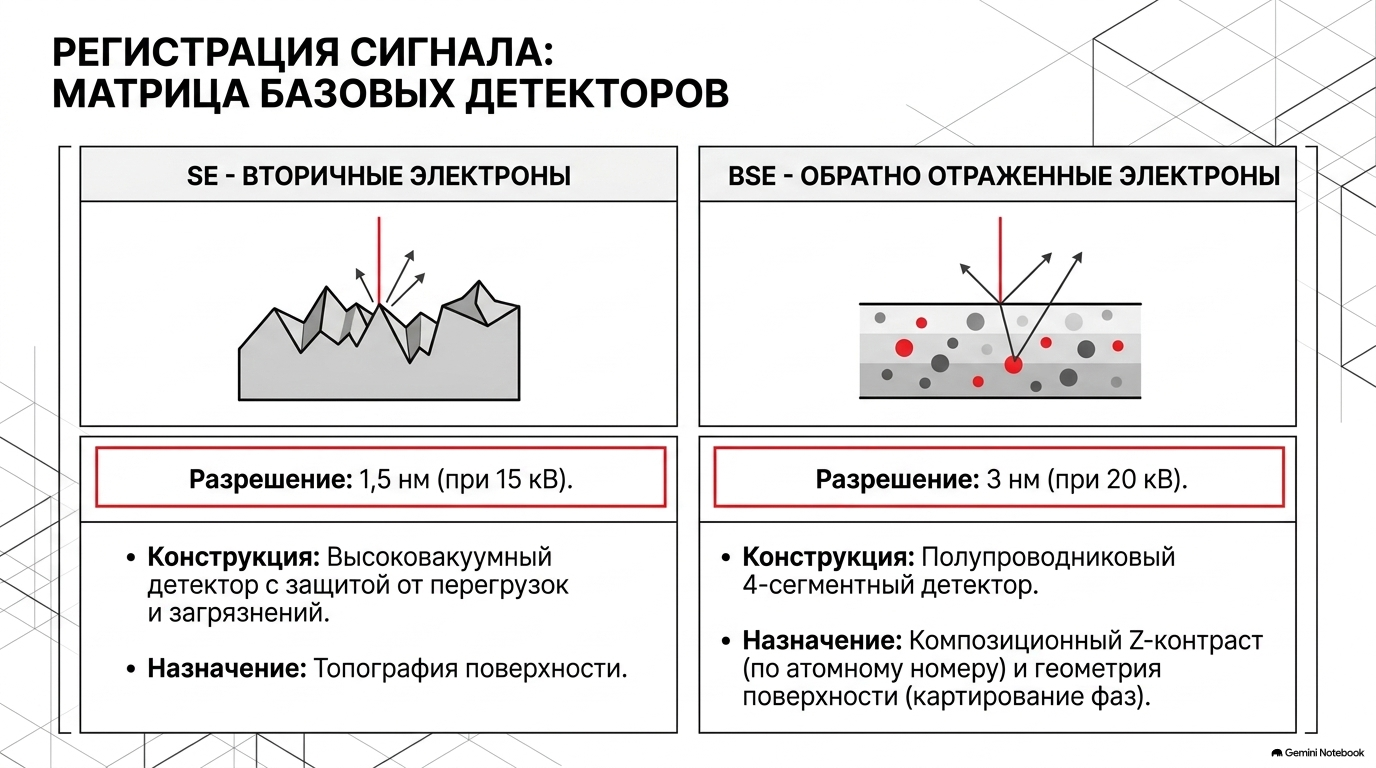

Сигналы вторичных и обратно отражённых электронов в KYKY EM-8000

SE и BSE отвечают на разные вопросы: топография поверхности и контраст, связанный с составом материала.

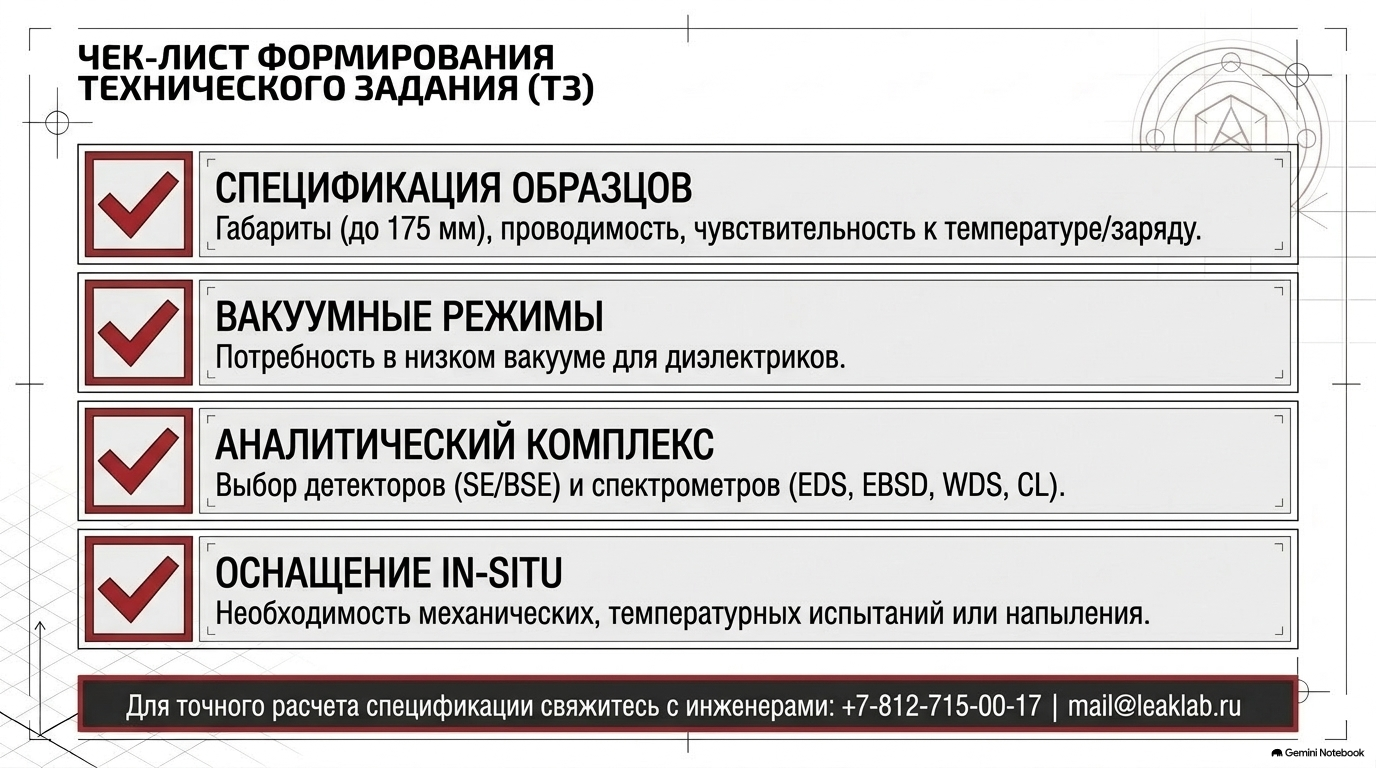

Чек-лист выбора конфигурации KYKY EM-8000

Конфигурацию микроскопа следует определять через задачи, типы образцов, требования к аналитике и условия размещения.

Что включить в техническое задание

материалы, размеры, масса и проводимость типовых образцов;
минимальный размер структуры и требуемый тип контраста;
необходимость низковакуумного режима и работы с зарядом;
потребность в EDS, EBSD, CL, WDS или специальных столиках;
геометрию детекторов, рабочее расстояние и требуемые держатели;
условия помещения: вибрации, температура, электромагнитные помехи и электропитание;
требования к обучению, приёмочным испытаниям, сервису и архиву данных.

Сформировать конфигурацию KYKY EM-8000

LEAKLAB сопоставит исследовательские задачи, образцы, инфраструктуру лаборатории и аналитические методы с составом микроскопа и планом ввода в эксплуатацию.

Обсудить техническое задание
