Видеообзор ZQJ‑LeakLab
Видеоматериал последовательно показывает назначение серии, устройство вакуумного тракта, режимы течеискания, практику подготовки изделия и варианты включения прибора в производственный стенд.
Технический подкаст: эксплуатация ZQJ‑LeakLab‑3300 и 3301
Развёрнутый аудиоразбор длительностью около 22 минут посвящён выбору конфигурации, фоновому сигналу, калибровке, локализации течи, чистоте вакуумного тракта и обслуживанию прибора.

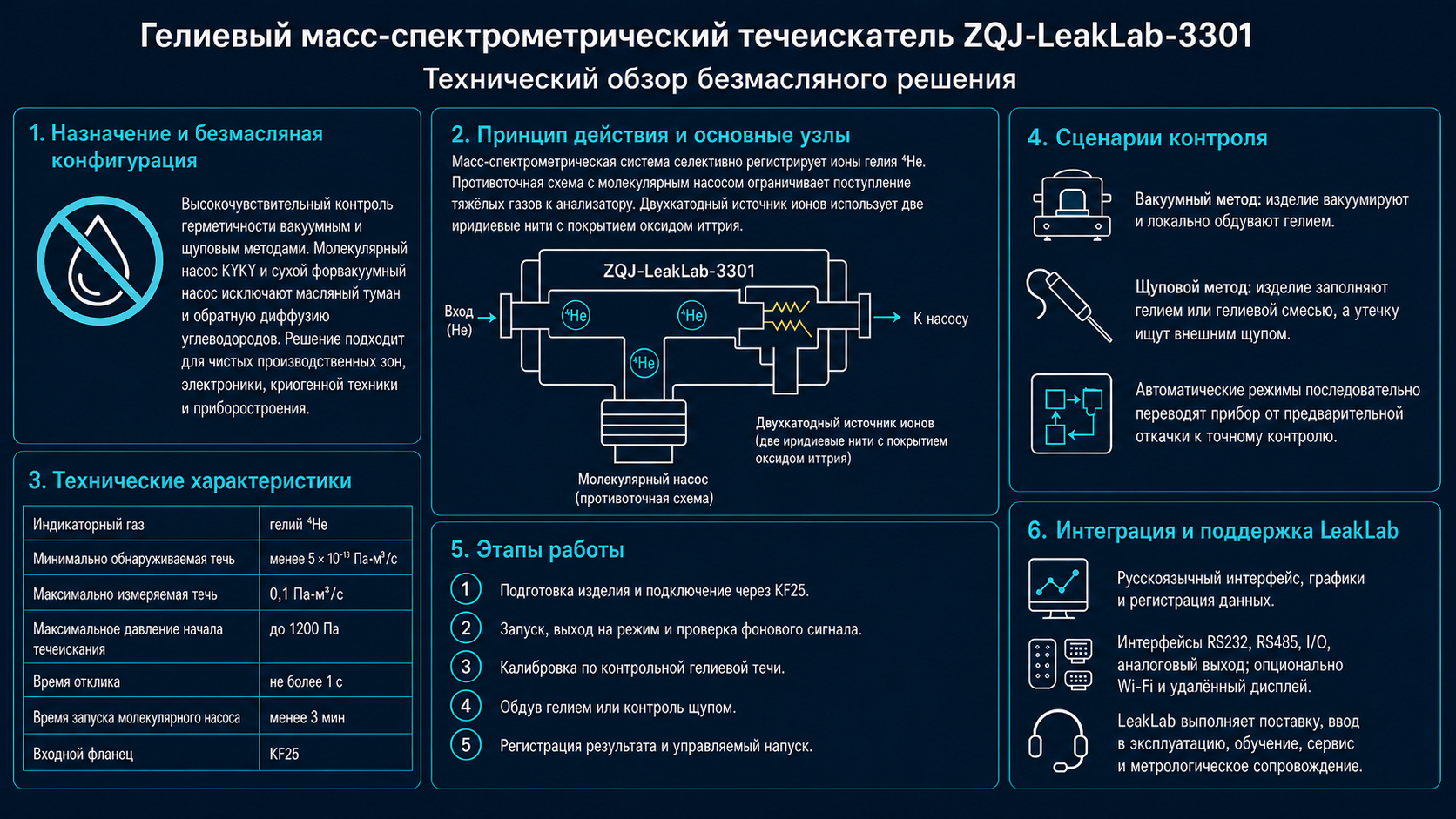

ZQJ‑LeakLab‑3301 — высокочувствительный гелиевый масс-спектрометрический течеискатель с молекулярным насосом KYKY и сухим форвакуумным насосом. Такая конфигурация рассчитана на задачи, где важно исключить масляный туман, снизить риск обратной диффузии углеводородов и сохранить чистоту контролируемого изделия. Прибор применяют в производственном контроле, лабораториях, вакуумной и криогенной технике, электронике, приборостроении и при проверке ответственных герметичных сборок.
Материал подготовлен по исходным документам и техническим ответам исследовательского ноутбука, затем сверен с действующей карточкой изделия и разделами LeakLab. Численные параметры ниже относятся к типовой конфигурации серии, опубликованной производителем решения; окончательный состав поставки, насос, оснастку, метрологические требования и методику испытаний согласуют под конкретное техническое задание.
Почему исполнение ZQJ‑3301 называют безмасляным

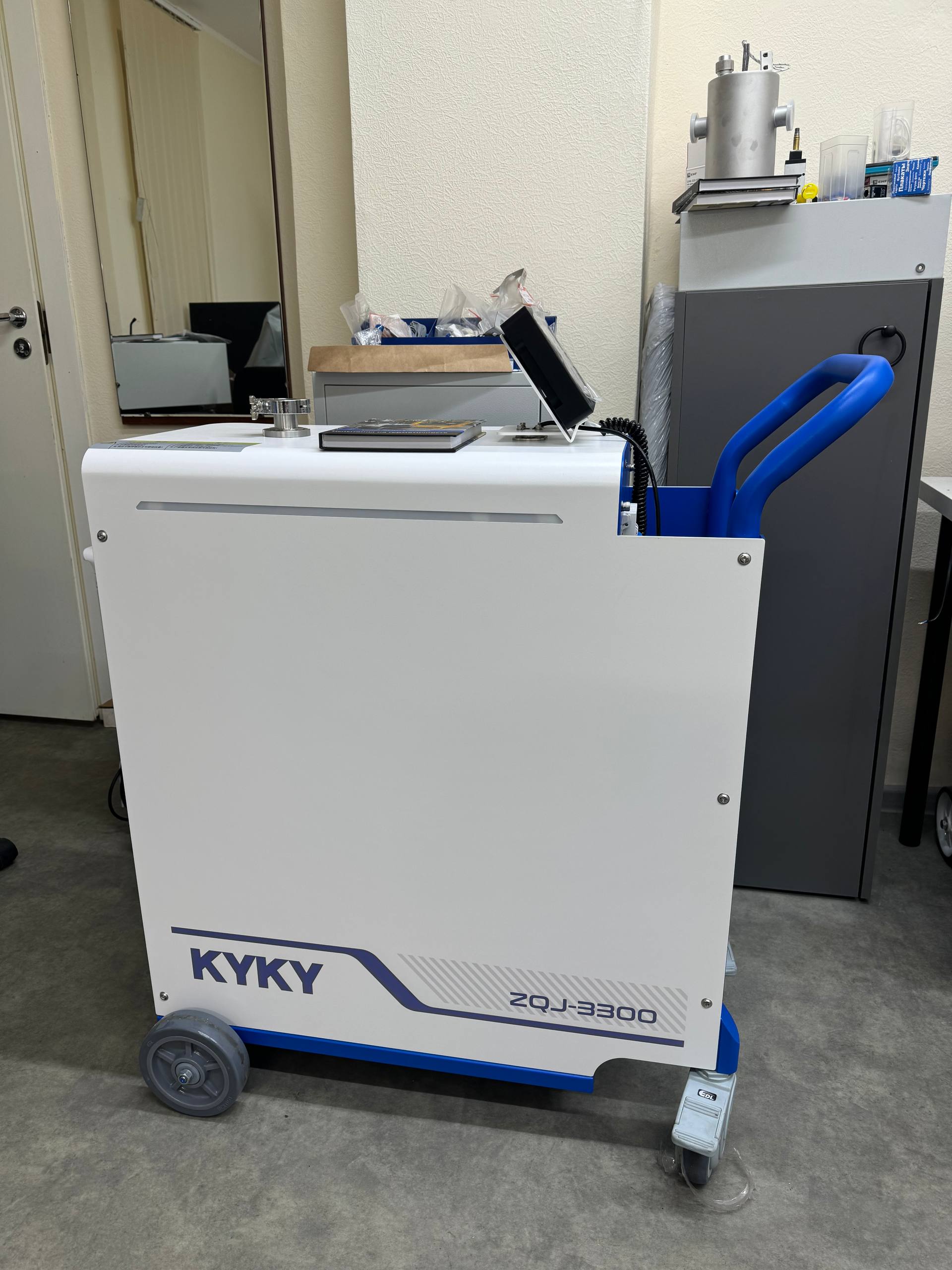

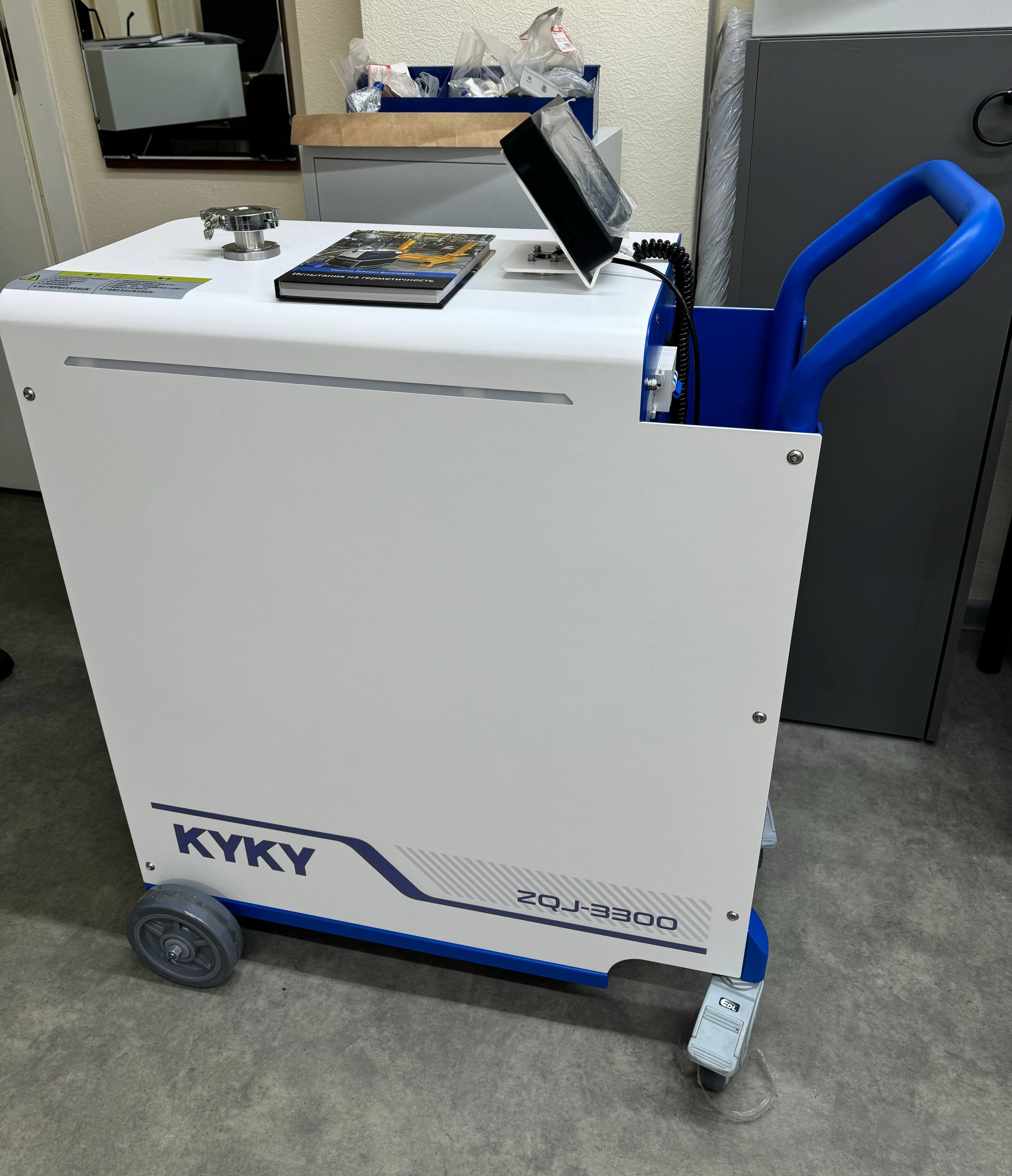

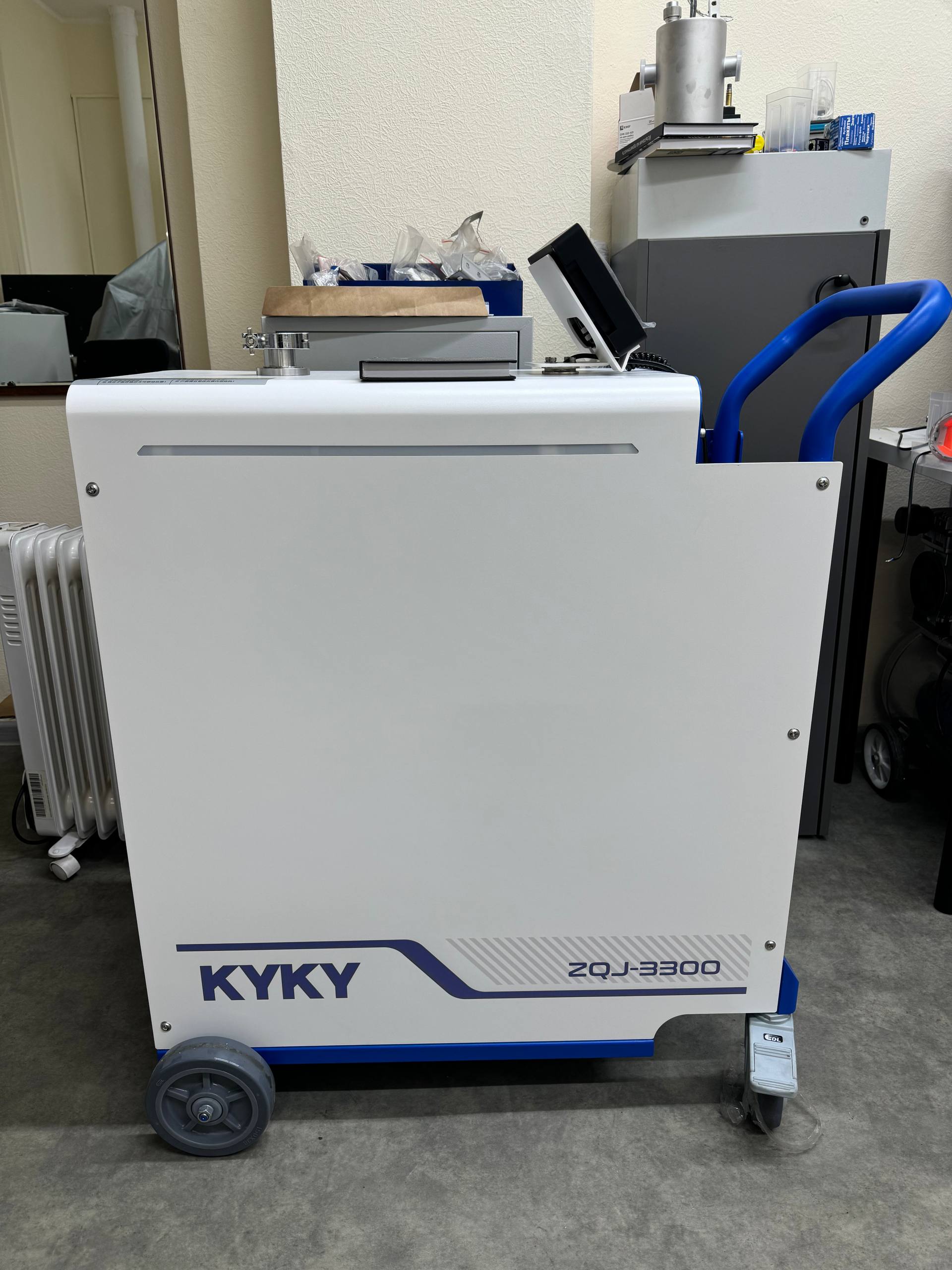

В стандартной модели ZQJ‑LeakLab‑3300 форвакуум создаёт масляный пластинчато-роторный насос. В ZQJ‑LeakLab‑3301 эту ступень заменяет сухой форвакуумный насос. Молекулярный насос KYKY в обоих случаях формирует рабочий вакуум в масс-спектрометрической системе, однако именно сухая предварительная откачка определяет чистоту газового тракта со стороны форвакуума.
| Модель | Молекулярный насос | Форвакуумный насос | Рекомендуемая область |
|---|---|---|---|
| ZQJ‑LeakLab‑3300 | KYKY | Масляный | Универсальный производственный контроль и сервисные задачи. |
| ZQJ‑LeakLab‑3301 | KYKY | Сухой | Чистые зоны, электронные и оптические изделия, процессы, где нежелательно масло. |
Сухая схема не отменяет требований к чистоте изделия. Влага, растворители, пыль, технологическая стружка и продукты дегазации могут увеличить фон, загрязнить клапаны и замедлить достижение рабочего режима. Перед подключением изделие очищают и сушат по допустимой для него технологии, а между объектом и течеискателем при необходимости устанавливают фильтр, ловушку или дополнительную откачную линию.
Как работает гелиевый масс-спектрометрический течеискатель
Изделие соединяют со входом KF25 и откачивают. Наружную поверхность, сварные швы, фланцы, вводы, клапаны и другие потенциальные зоны негерметичности локально обдувают гелием. Если дефект соединяет внешнюю среду с вакуумированным объёмом, гелий проходит через него, попадает во входной тракт и затем в масс-спектрометрическую систему.
Источник ионов формирует ионный поток, а анализатор выделяет составляющую, соответствующую гелию 4He с массовым числом m/z = 4. Противоточная схема с молекулярным насосом помогает ограничивать поступление тяжёлых газов к анализатору. Электронная система преобразует ионный ток в значение потока течи и отображает его в выбранных единицах. Две иридиевые нити с покрытием оксидом иттрия образуют двухкатодный источник ионов: при исчерпании ресурса рабочего катода можно перейти на резервный в рамках предусмотренной процедуры обслуживания.
Гелий — индикаторный, а не рабочий газ изделия. Его применяют из-за малого содержания в атмосфере, химической инертности и способности проходить через малые дефекты. Результат зависит не только от чувствительности прибора, но и от подготовки объекта, фонового сигнала, калибровки, расхода гелия и дисциплины обдува.
Технические характеристики ZQJ‑LeakLab‑3301
| Параметр | Значение | Практическое значение |
|---|---|---|
| Тип прибора | Гелиевый масс-спектрометрический течеискатель | Обнаружение, локализация и количественная оценка течей по гелию. |
| Индикаторный газ | 4He | Селективная регистрация массового числа m/z = 4. |
| Основной метод | Вакуумный, с обдувом гелием | Изделие откачивают, а подозрительные участки обдувают снаружи. |
| Щуповой метод | В зависимости от комплектации | Изделие заполняют гелием или смесью, утечку ищут внешним щупом. |
| Минимально обнаруживаемая течь | Менее 5 × 10−13 Па·м³/с | Предельная чувствительность в вакуумном режиме. |
| Максимально измеряемая течь | 1 × 10−1 Па·м³/с | Верхняя область измерения выраженных течей. |
| Максимальное давление начала течеискания | До 1200 Па | Допустимое давление входа для начала измерительного цикла в типовой конфигурации. |
| Время отклика | Не более 1 с | Позволяет быстро локализовать дефект при ручном обдуве. |
| Время запуска молекулярного насоса | Менее 3 мин | Время выхода насосной ступени на рабочий режим после запуска. |
| Источник ионов | 2 иридиевые нити с покрытием оксидом иттрия | Резервирование катода повышает эксплуатационную устойчивость. |
| Входной фланец | KF25 | Совместимость со стандартной вакуумной арматурой и переходниками. |
Чувствительность прибора не следует автоматически переносить в норму герметичности изделия. Допустимую течь задают конструкторские документы, условия эксплуатации, рабочая среда, назначение объекта и применимый стандарт. До начала испытаний необходимо определить критерий годности, единицы измерения, схему подачи гелия, время выдержки, порядок калибровки и форму протокола.
Вакуумный и щуповой методы
| Метод | Подготовка объекта | Как локализуют дефект | Когда удобен |
|---|---|---|---|
| Вакуумный, обдув гелием | Внутренний объём изделия вакуумируют через течеискатель или внешнюю систему. | Гелий подают малыми порциями на конкретные швы, фланцы и вводы. | Для высокой чувствительности и точной локализации небольших течей. |
| Щуповой | Изделие заполняют гелием либо гелиевой смесью под контролируемым избыточным давлением. | Внешним щупом последовательно обследуют поверхность и соединения. | Для объектов, которые нельзя вакуумировать, и поиска наружного выхода газа. |
При вакуумном обдуве важно двигаться от наиболее удалённых от входа участков к ближайшим, подавать гелий короткими дозами и выдерживать время транспортировки сигнала. Избыточная подача гелия насыщает рабочую зону, повышает фон и затрудняет установление источника сигнала. При щуповом контроле, напротив, критичны скорость перемещения щупа, расстояние до поверхности, расход пробы и отсутствие сквозняков.
Последовательность подготовки и измерения
- Проверить изделие и оснастку. Поверхности должны быть чистыми и сухими, уплотнения — исправными, а фланцы KF — собранными без перекоса.
- Подключить объект. Сечение линии выбирают достаточным, длину и число переходников минимизируют. Тяжёлое изделие не должно нагружать вход прибора.
- Запустить течеискатель. Прибор выполняет самодиагностику, запускает насосы и переводит клапаны в безопасной последовательности.
- Оценить давление и фон. Перед обдувом убеждаются, что давление допускает измерение, а фоновый сигнал устойчив и не маскирует критерий браковки.
- Проверить калибровку. Контрольная гелиевая течь должна иметь действительное значение и применяться в условиях, соответствующих методике.
- Выполнить поиск. Гелий подают локально и последовательно, наблюдая численное значение и график. Подозрительный участок перепроверяют повторным циклом.
- Зафиксировать результат. В протокол записывают объект, метод, режим, фон, контрольную течь, критерий, максимальный сигнал, дату и оператора.
- Завершить цикл. Напуск выполняют штатной командой; изделие отсоединяют только после выравнивания давления и разрешения системы.
Эксплуатационное ограничение. Нельзя открывать высоковакуумный тракт на атмосферу в обход штатной последовательности, подавать во вход жидкость или поток загрязнённого газа, а также использовать течеискатель как насос для удаления большого количества паров. Такие режимы увеличивают фон и могут повредить анализатор, клапаны и насосы.
Интеграция в автоматизированный стенд
ZQJ‑LeakLab поддерживает проводные интерфейсы RS232 и RS485, дискретные входы и выходы I/O, а также аналоговый выход. В зависимости от комплектации доступны Wi‑Fi и удалённый дисплей. Это позволяет передавать измерения в рабочее место оператора, связывать прибор с ПЛК, выдавать сигналы готовности и аварии, запускать разрешённые команды и регистрировать результаты в производственной системе.
| Интерфейс | Назначение | Пример применения |
|---|---|---|
| RS232 | Проводная связь с компьютером | Сервисная настройка и локальная регистрация данных. |
| RS485 | Промышленная линия связи | Обмен со шкафом управления или ПЛК испытательного стенда. |
| I/O | Дискретные сигналы | Готовность, цикл, тревога, блокировки и межмашинные разрешения. |
| Аналоговый выход | Передача измерительного сигнала | Регистрация на внешнем модуле сбора данных или самописце. |
Автоматизация не должна обходить защитные алгоритмы течеискателя. В проекте стенда отдельно задают безопасное положение клапанов при потере питания и связи, контроль давления перед открытием измерительного тракта, ограничение времени цикла, обработку сигнала превышения порога и порядок аварийного напуска. LeakLab может поставить прибор как отдельное средство измерения либо включить его в комплексную установку с камерой, подачей гелия, вакуумной арматурой и регистрацией результатов.
Русский интерфейс, метрология и сервис
Русифицированный интерфейс предназначен для инженеров, операторов ОТК, лабораторий и сервисных специалистов. На экране доступны значение течи, давление на входе, график изменения сигнала, параметры калибровки и диагностические сообщения. Технически корректная терминология снижает риск неверной трактовки режима или предупреждения, но не заменяет обучение и утверждённую инструкцию предприятия.
Если результат должен использоваться как метрологически значимый, требования согласуют до поставки: утверждение типа, поверка или калибровка, прослеживаемость контрольной течи, диапазон, погрешность, условия среды и форма протокола. LeakLab заявляет сопровождение работ по внесению приборов в Государственный реестр средств измерений; это не означает автоматического наличия такого статуса у каждого экземпляра без проверки его документов и комплектации.
Сервисная программа может включать входную диагностику, проверку насосов, клапанов, катодов, датчиков давления, внутренних линий и интерфейсов, очистку вакуумного тракта, настройку, контроль чувствительности и обучение персонала. Для производственного участка полезно заранее определить запас критичных уплотнений, фильтров и контрольных течей, а также периодичность профилактики с учётом реальной газовой нагрузки.
Фоновый сигнал и типовые диагностические ситуации
Фон — это показание прибора при отсутствии целенаправленной подачи гелия в проверяемую точку. Его величина зависит от остаточного гелия в помещении и вакуумном тракте, газовыделения материалов, загрязнения, негерметичности оснастки и состояния самого течеискателя. Измерение можно считать устойчивым, когда фон ниже приёмочного порога с достаточным запасом и не имеет выраженного дрейфа. Если после обдува сигнал долго не возвращается к исходному уровню, рабочую зону проветривают, прекращают подачу гелия и дают системе откачать накопившийся индикаторный газ.
| Наблюдение | Вероятная причина | Безопасная проверка |
|---|---|---|
| Прибор долго не достигает давления начала контроля | Крупная течь, загрязнённое уплотнение, открытый клапан объекта, слишком большой объём или недостаточная проводимость линии. | Изолировать участки, проверить сборку KF, выполнить грубую проверку герметичности и оценить необходимость внешней откачки. |
| Высокий и медленно снижающийся фон | Накопление гелия, влага, растворитель, газовыделение или загрязнение входного тракта. | Остановить обдув, проветрить зону, продолжить штатную откачку и сравнить показание с закрытым чистым входом. |
| Сигнал появляется во многих точках | Слишком большой расход гелия, сквозняк или насыщение помещения. | Уменьшить подачу, использовать локальную насадку, выдерживать транспортное время и повторять контроль от удалённых зон. |
| Контрольная течь не даёт ожидаемого значения | Неверный режим, истёкший документ, неправильное подключение, температурное отклонение или загрязнение. | Проверить идентификацию течи, условия применения, соединения, режим и действительность её метрологических данных. |
| Нестабильное показание при постоянных условиях | Вибрация, нестабильное питание, проблема катода, клапана, датчика давления или связи. | Сохранить журнал событий, проверить питание и заземление, затем передать данные сервисному специалисту. |
Диагностику начинают с простых внешних причин и не разбирают вакуумный тракт без сервисной процедуры. Для повторяемости полезно иметь эталонную конфигурацию: чистую заглушку KF25, исправную контрольную течь, стабильный источник питания и журнал фоновых значений. Тренд по времени часто показывает загрязнение или снижение производительности раньше, чем возникает аварийное сообщение.
Плановое обслуживание и сохранение чистоты
Безмасляный форвакуумный насос снижает риск углеводородного загрязнения, но остаётся механическим агрегатом с собственным регламентом. Периодически проверяют шум, температуру, производительность, состояние фильтров и отсутствие посторонних частиц. В молекулярной ступени контролируют время разгона, рабочую скорость, температуру и сообщения контроллера. Для анализатора отслеживают наработку катодов, устойчивость калибровки и динамику фонового сигнала.
После контроля сильно газовыделяющих или потенциально загрязнённых изделий состояние прибора оценивают до следующей ответственной серии. Не следует смешивать чистые и грязные технологические маршруты без оценки риска. Если один течеискатель обслуживает разные участки, применяют сменные входные фильтры и оснастку, маркируют комплекты и устанавливают процедуру проверки чистоты перед переходом к чувствительному изделию.
Как выбрать между ZQJ‑3300 и ZQJ‑3301
ZQJ‑3300 рационален для большинства общепромышленных задач, когда применение масляного форвакуумного насоса допустимо и требуется универсальная конфигурация. ZQJ‑3301 выбирают, когда изделие должно оставаться свободным от следов масла, высоки требования к чистоте зоны или обратная диффузия углеводородов может повлиять на процесс. К таким задачам относятся электронные модули, оптика, вакуумные камеры чистых процессов, криогенная аппаратура и исследовательские установки.
Окончательный выбор делают не только по предельной чувствительности. В техническом задании учитывают объём объекта, требуемое время цикла, минимальный и максимальный допустимый поток течи, возможность предварительной откачки, метод подачи гелия, наличие камеры, ограничения по загрязнению, интерфейсы, требования к поверке и квалификацию персонала. При больших объёмах может потребоваться внешняя откачная станция или бустерная схема, чтобы быстро достичь давления начала течеискания.
